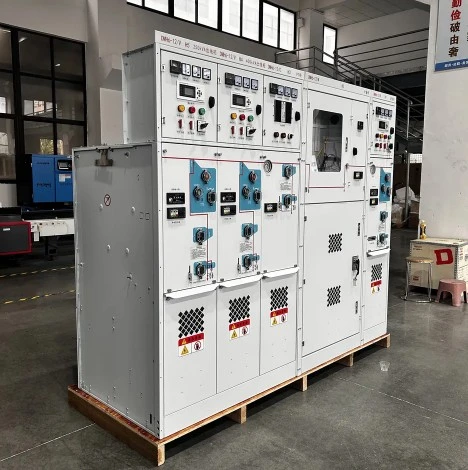

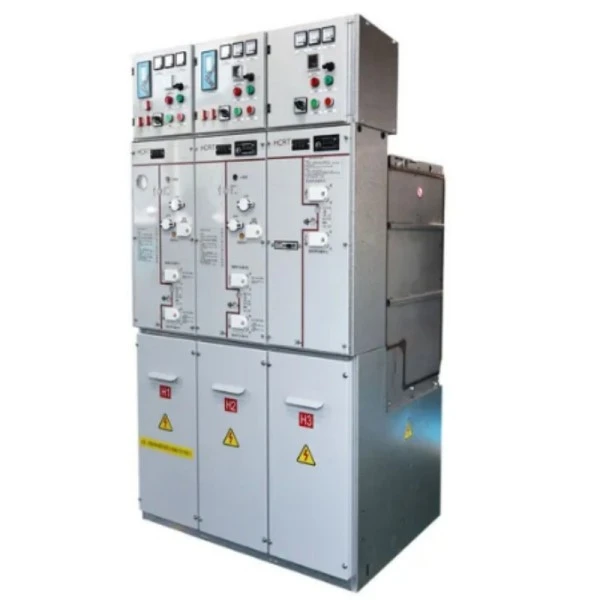

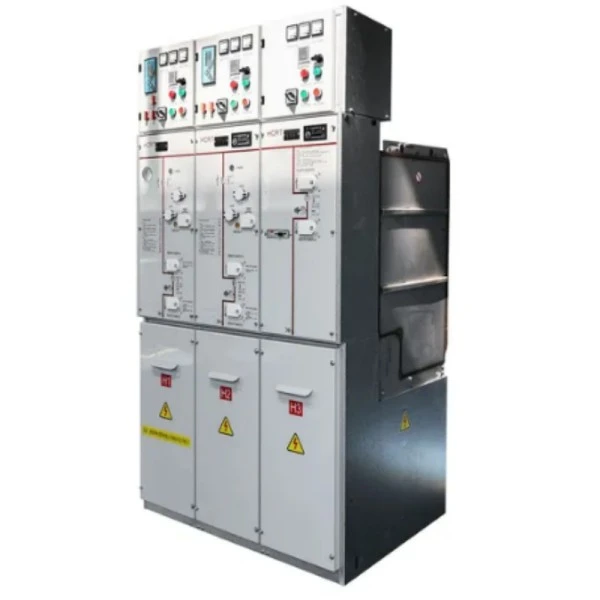

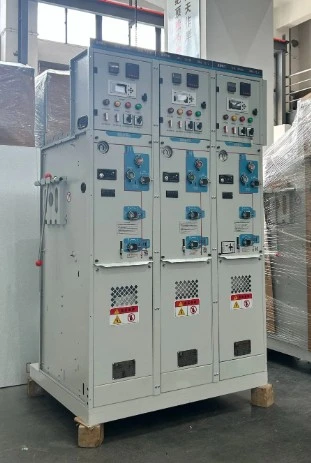

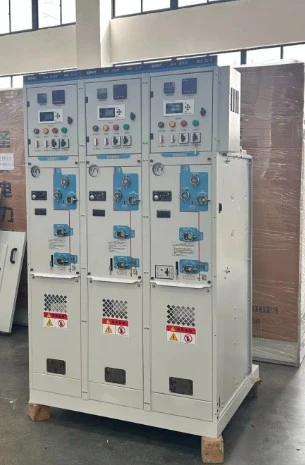

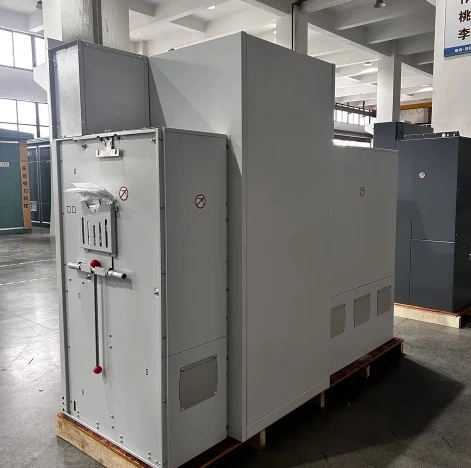

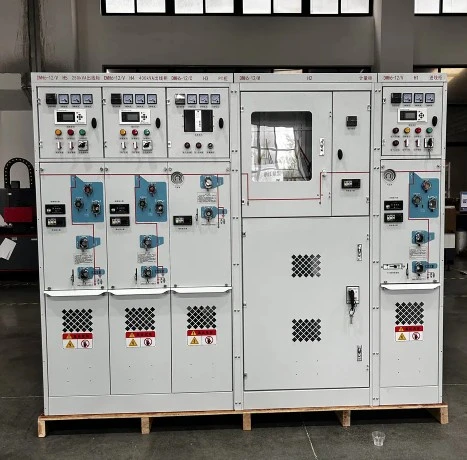

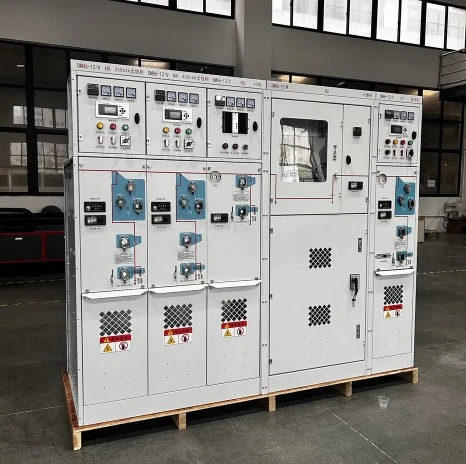

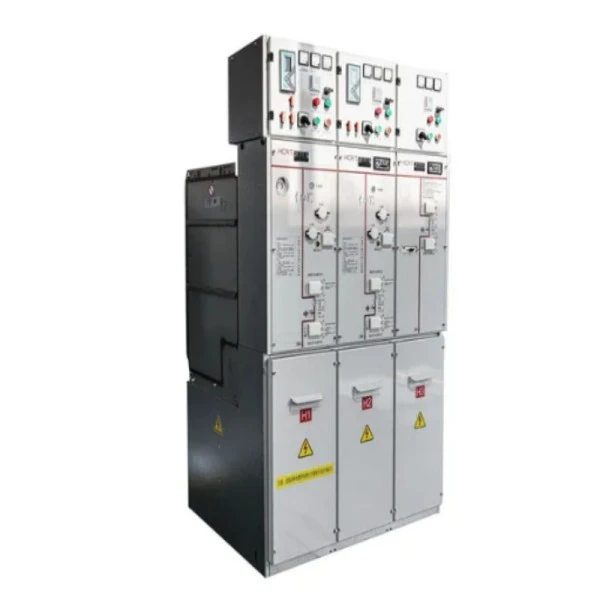

35kv 중간 전압 SF6 밀폐형 개폐 장치

35kV 중전압 SF6 밀폐형 스위치기어는 육불화황(SF6) 가스를 절연 및 아크 소호 매체로 사용하는 공장에서 조립된 금속 밀폐형 전기 장치입니다. 기존 개방형 배전반과 달리 회로 차단기, 단로기, 접지 스위치 등 모든 충전 부품은 제어된 압력에서 SF6 가스가 채워진 스테인리스 스틸 탱크 내부에 밀봉되어 있습니다.

그것은 무엇을 할 수 있습니까?

주로 이 35kV 중전압 SF6 밀폐형 배전반은 35kV 전력망에서 전기 에너지를 수신, 분배 및 제어하는 ​​역할을 담당합니다. 이는 과부하, 단락 및 일시적인 과전압으로부터 변압기, 모터 및 피더를 보호합니다. 오류가 발생하면 SF6 회로 차단기가 밀리초 내에 아크를 꺼서 다운스트림 장비의 손상을 최소화합니다. 또한 원격 스위칭 작동과 실시간 상태 모니터링이 가능해 현대 스마트 그리드의 핵심 구성 요소가 됩니다. 본질적으로 공간이 제한되어 있거나 환경 조건이 심각한 응용 분야에서 부피가 큰 공기 절연 개폐 장치(AIS)를 대체합니다.

제품 장점

35kV 중전압 SF6 밀폐형 스위치기어를 평가할 때 Lugao Power의 솔루션은 다음과 같은 5가지 주요 이점을 통해 두드러집니다.

1. 초고신뢰성: SF6 가스는 우수한 유전 강도(공기의 약 3배)를 제공하므로 내부 구성 요소는 먼지, 습기, 염분 및 오염으로부터 보호됩니다. 그 결과 고장률이 10년 동안 0.1% 미만으로 매우 낮습니다.

2. 컴팩트한 설치 공간: 밀봉된 설계로 위상 간 및 위상 간 간격이 크게 줄어듭니다. 일반적인 Lugao 35kV SF6 링 메인 유닛은 AIS의 3.5m²에 비해 피더당 1.2m²만 차지합니다. 이를 통해 유틸리티 및 산업 플랜트를 기존 건물 면적 내에서 개조하거나 확장할 수 있습니다.

3. 유지보수가 필요 없는 작동: 모든 움직이는 부품은 건조하고 밀봉된 SF6 환경에서 작동하므로 정기적인 청소, 접점 조정 또는 절연 저항 테스트가 필요하지 않습니다. 권장되는 유일한 점검은 6개월에 한 번씩 가스 압력 게이지를 읽는 것입니다. 20년 이상의 서비스 수명으로 운영 비용이 최대 70% 절감됩니다.

4. 작업자를 위한 향상된 안전: 금속으로 둘러싸인 용접 탱크는 최대 50kA/1s의 내부 아크 결함 방지(IAC) 등급을 받았습니다. 내부 결함이 있는 경우에도 압력 릴리프 밸브는 뜨거운 가스를 안전한 배기 덕트로 보냅니다. 절대 작업자 쪽으로 향하지 않습니다. 모든 인터록은 IEC 62271-200을 준수합니다.

5. 전천후 성능: 고산 변전소의 -40°C부터 사막 태양광 발전소의 +55°C까지 이 35kV 중전압 SF6 밀폐형 스위치기어는 정격 감소 없이 작동합니다. 인클로저 내부에는 트레이스 난방이나 에어컨이 필요하지 않습니다.

제품특징

● Lugao Power의 35kV 중전압 SF6 밀폐형 개폐 장치에는 다음과 같은 구체적인 기술적 특징이 통합되어 있습니다.

1. 용접된 스테인레스 스틸 탱크: 두께 3mm, 316L 등급, 연간 0.1% 미만으로 헬륨 누출 테스트를 거쳤습니다. 개스킷이나 O-링이 대기에 노출되지 않습니다.

2. 3위치 스위치: 부하 차단 스위치, 단로기, 접지 스위치가 하나의 메커니즘에 통합되어 있습니다. 기계적 인터록은 잘못된 시퀀스 작동을 방지합니다.

3. SF6 압력 게이지(온도 보상형): 주변 온도에 관계없이 실제 압력 판독값을 제공합니다. 녹색 영역 = 0.12–0.14MPa(절대). 원격 모니터링을 위해 저압 경보 접점을 사용할 수 있습니다.

4. 진공 회로 차단기 옵션: 피더 보호를 위해 SF6 외부 절연이 내장된 진공 차단기가 진공의 높은 차단 용량과 SF6의 절연 강도를 결합합니다. 정격 단락 차단 전류: 31.5kA.

5. 케이블 수납공간: 대형 탈착식 전면 덮개를 통해 케이블 러그 설치에 쉽게 접근할 수 있습니다. 최대 500mm²의 단일 코어 구리 또는 알루미늄 케이블에 적합합니다.

6. 자기 또는 스프링 액추에이터: 자기 액추에이터(100,000회 기계 작업용) 또는 저장된 에너지 스프링 메커니즘(비용에 민감한 프로젝트의 경우)으로 제공됩니다.

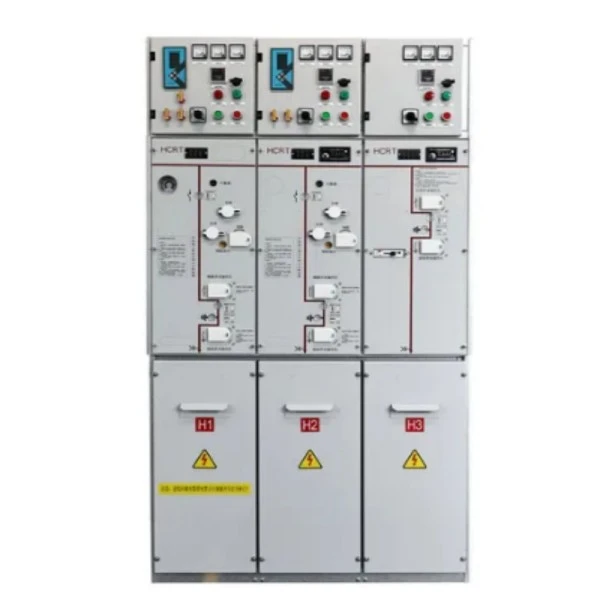

7. 전면 패널 모방 버스: 스위치 위치, 접지 상태 및 SF6 압력에 대한 LED 표시기가 있는 명확하고 새겨진 단선 다이어그램입니다.

8. 보조 접점: 6NO + 6NC, 정격 220V DC, 메인 샤프트에서 직접 구동(미끄러지는 캠 없음).

제품 응용

35kV 중전압 SF6 밀폐형 스위치기어의 다양성으로 인해 다음 애플리케이션에 적합합니다.

1. 풍력 발전소: 각 터빈의 타워 베이스 또는 해양 플랫폼 컬렉터 링에 사용됩니다. 진동, 염수 분무 및 밀폐된 공간을 견딥니다.

2. 태양광 발전소: 결합기 박스 출력 및 승압 변압기 1차측에 설치됩니다. 밀봉된 디자인은 사막 환경에서 먼지 유입을 방지합니다.

3. 산업용 변전소: 지속적인 생산이 높은 가동 시간을 요구하는 제철소, 시멘트 공장, 석유화학 시설. SF6 스위치기어는 대형 모터(3MW~10MW)와 아크로에 전원을 공급합니다.

4. 데이터 센터: 백업 발전기 및 UPS 시스템에 안정적인 35kV 수신 공급을 제공합니다. 컴팩트한 크기 덕분에 IT 랙을 위한 바닥 공간이 더 넓어졌습니다.

5. 철도 견인 변전소: 27.5kV 또는 35kV 시스템의 전기 철도용. 그만큼SF6 개폐기접점 마모 없이 빈번한 스위칭(연간 최대 5,000회 작동)을 처리합니다.

6. 지하 변전소: 토지 가격이 엄청나게 비싼 도심이나 상업 단지. 스위치기어는 2.5m 높이의 볼트 내부에 2단으로 쌓을 수 있습니다.

7. 유틸리티 2차 배전: 35kV 루프에서 주거용 블록이나 소규모 산업 단지에 전력을 공급하기 위한 링 메인 유닛(RMU)으로 사용됩니다.

우리가 준수하는 표준

Lugao Power의 35kV 중압 SF6 밀폐형 배전반은 안전성, 신뢰성 및 긴 서비스 수명을 보장하기 위해 국제 및 산업 표준에 따라 설계 및 제조되었습니다.

생산 세부사항

Lugao Power의 35kV 중전압 SF6 밀폐형 스위치기어의 모든 장치는 엄격한 제조 단계를 거칩니다.

● 탱크 제작: 레이저 절단된 316L 스테인리스 강판을 지그에서 로봇 용접합니다. 모든 용접 부위는 염료 침투제와 X선 검사를 통해 핀홀 여부를 검사합니다. 그런 다음 각 탱크는 24시간 동안 0.3MPa(2*작동 압력)에서 압력 테스트를 거칩니다.

● 표면 처리: 외부는 인산염 처리되고 RAL 7035 에폭시 폴리에스테르 분말(최소 80μm 두께)로 코팅됩니다. 염수 분무 저항성: 1,000시간.

● SF6 가스 처리: 모든 내부 구성요소(부싱, 접점, 액추에이터)를 조립한 후 탱크를 < 10 Pa로 비웁니다. 그런 다음 순도 >99.97%의 SF6 가스를 0.12 MPa 절대압으로 채웁니다. 이슬점은 < -50°C에서 확인됩니다.

● 기계적 내구성 테스트: 각 작동 메커니즘은 최종 조립 전에 테스트 벤치에서 500회(개방/폐쇄/접지) 순환됩니다.

● 고전압 테스트: 70kV/1min 상용 주파수 내전압(건식) 및 110kV/1.2/50μs 낙뢰 충격 테스트.

● 부분방전 측정 : 1.1× 정격전압(38.5kV)에서 5pC 이하. 광대역 PD 검출기로 측정되었습니다.

● 누출 감지: 스니퍼 프로브(할로겐 감지기)가 모든 용접 이음새와 부싱 플랜지를 스캔합니다. 누출율은 연간 0.1% 미만으로 보장됩니다.

● 추적성: 각 개폐 장치에는 고유한 QR 코드가 수신됩니다. QR 코드는 압력 테스트 곡선, PD 수준 및 가스 충전 날짜를 포함한 공장 테스트 보고서에 연결됩니다.

SF6 밀폐형 개폐 장치와 공기 절연 개폐 장치(AIS)

자주 묻는 질문(FAQ)

Q1: 35kV 중전압 SF6 밀폐형 스위치기어는 얼마나 자주 재충전해야 합니까?

A: 정상적인 조건에서 누출율은 연간 0.1% 미만입니다. 0.12MPa의 초기 충전 시 경보 임계값(0.10MPa)으로 떨어지려면 20년 이상이 걸립니다. 6개월마다 압력 게이지를 점검하는 것이 좋습니다. 밀봉에 문제가 없는 한 일반적으로 1년 보증 기간 내에 리필이 필요하지 않습니다.

Q2: SF6 가스는 환경에 유해합니까? 그리고 Lugao는 대안을 제공합니까?

A: SF6는 지구 온난화 지수가 높습니다(GWP = 23,500). 그러나 Lugao의 35kV 중전압 SF6 밀폐형 개폐 장치는 장치당 2kg 미만을 사용하며 당사의 밀폐형 탱크 설계는 사실상 배출을 제거합니다. 녹색 가스가 필요한 프로젝트의 경우 단열 등급은 약간 낮지만 GWP가 99% 더 낮은 옵션 "녹색 가스"(C5-FK) 충전재를 제공합니다.

Q3: 이럴 수 있나요?개폐 장치추가 인클로저 없이 야외에서 사용할 수 있습니까?

A: 예, 35kV 중전압 SF6 밀폐형 스위치기어 자체는 밀폐형 탱크의 경우 IP67 등급이고 저전압 구획의 경우 IP4X 등급입니다. 그러나 직접 옥외에 설치하는 경우에는 "내후성 후드" 옵션을 주문하는 것이 좋습니다(큐비클 전체에 IP54 등급 추가). 그렇지 않은 경우 기본 키오스크 또는 변전소 건물 내부에 설치하십시오.

Q4: SF6 가스 자체에도 1년 보증이 적용됩니까?

A: 예, 보증 기간 동안 누출이 확인되면(비눗방울 또는 감지기 테스트 사용) Lugao는 교체용 가스 실린더를 공급하고 피팅을 무료로 다시 밀봉합니다. 그러나 누출이 물리적 손상(예: 지게차가 탱크에 부딪치는 경우)으로 인해 발생하는 경우 수리 비용이 청구됩니다.

Q5: 이 스위치기어에 원격 SCADA 인터페이스를 개조할 수 있습니까?

A: 모든 장치에는 RTU 또는 PLC에 연결할 수 있는 표준 6NO+6NC 보조 접점이 함께 제공됩니다. 고급 모니터링을 위해 Modbus RTU(RS485) 또는 IEC 61850(이더넷) 출력이 있는 옵션 플러그인 모듈을 제공하여 실시간 SF6 압력, 스위치 위치 및 작동 카운터 데이터를 제공합니다.
