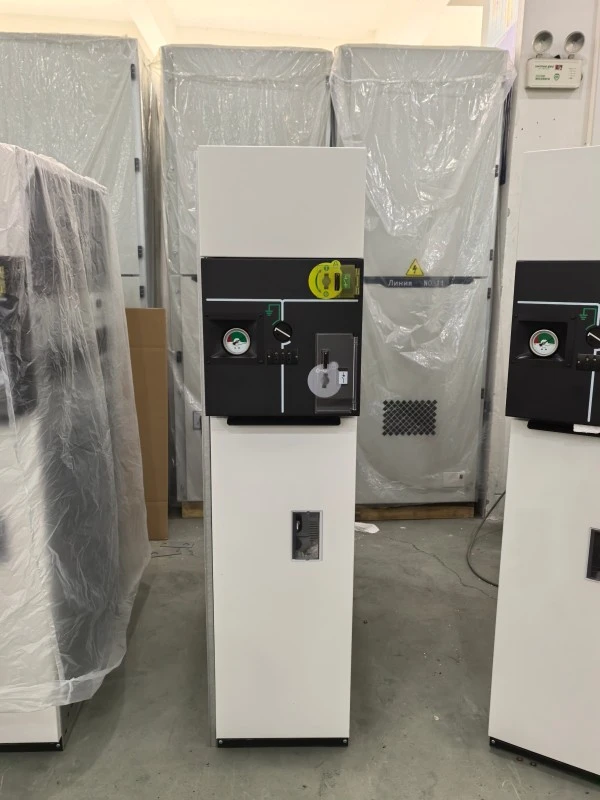

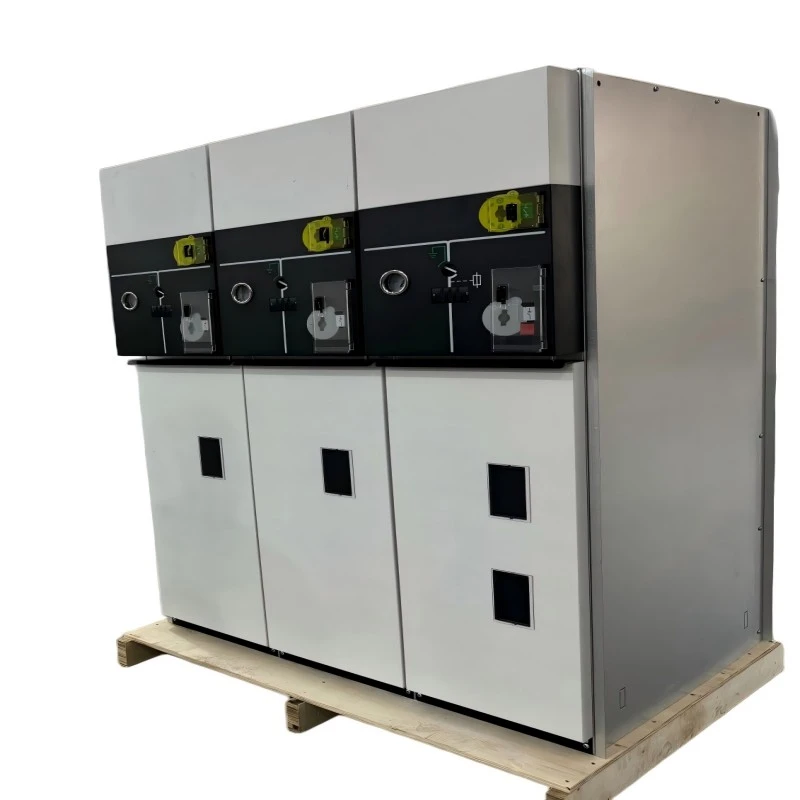

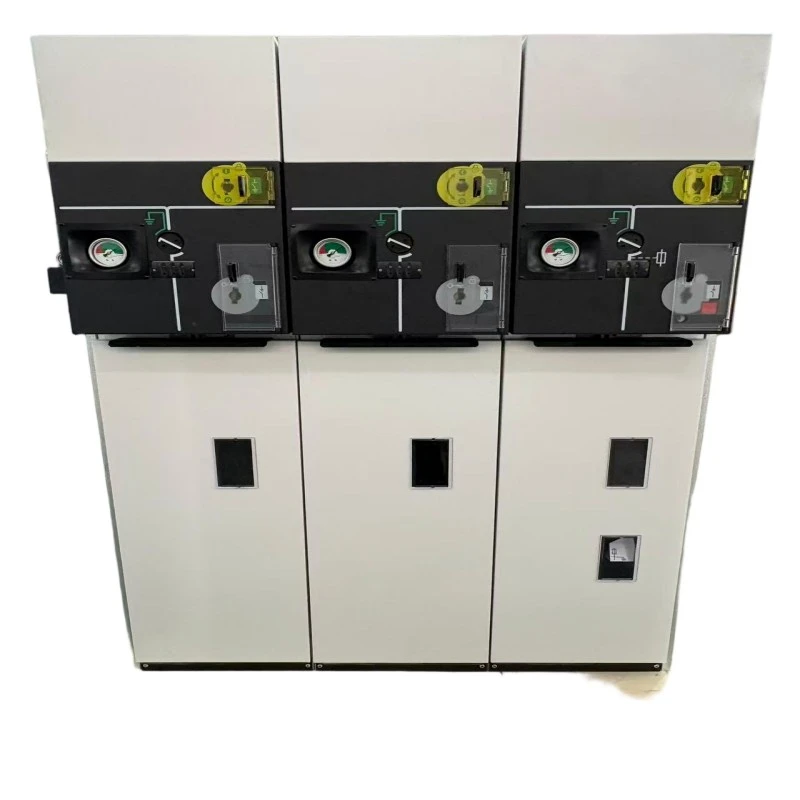

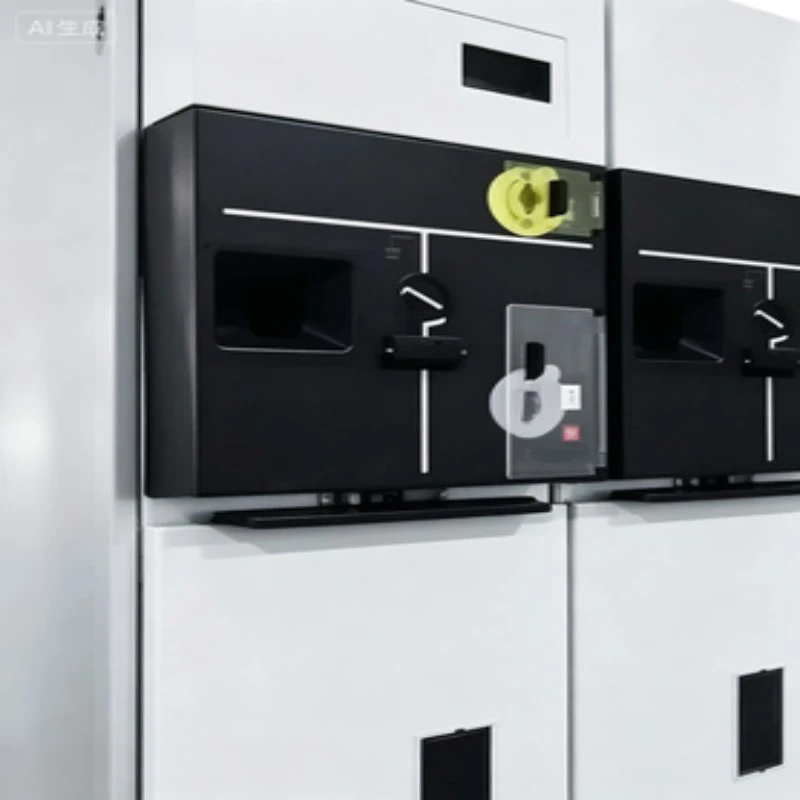

저가스 인터록 시스템 금속 밀폐형 RMU

저가스 인터록 시스템 금속 밀폐형 RMU(링 본체)는 중전압 배전망(최대 24kV)용으로 설계된 공장에서 조립되고 형식 테스트를 거친 스위치기어입니다. SF6 절연 또는 SF6 없는 가스 기술과 기계적 및 전기적 낮은 가스 압력 인터록 시스템을 결합합니다.

기능:

RMU는 링 네트워크의 변압기와 케이블 회로를 안전하게 연결, 분리 및 보호합니다. "저가스 인터록 시스템"은 내부 가스 압력이 안전 임계값 아래로 떨어지면 자동으로 작동(폐쇄 또는 접지)을 방지하여 절연 강도 부족으로 인한 내부 아크 위험을 제거합니다. 금속으로 둘러싸인 구조는 견고한 물리적 보호 및 전자파 차폐 기능을 제공합니다.

주요 기능:

● 부하 투입/파단

● 인터록을 이용한 접지 스위치 작동

● 오류 전류 보호(퓨즈 또는 릴레이 포함)

● 낮은 가스 압력 경보 및 잠금

● 금속 인클로저 아래에서 눈에 보이는 격리

Lugao Power의 모든 저가스 인터록 시스템 금속 밀폐형 RMU는 IEC 62271-200 및 GB/T 3906 표준을 준수하여 스마트 그리드에 원활한 통합을 보장합니다.

제품 매개변수(사양)

제품 기능 및 응용

핵심 기능(Q&A 섹션 포함)

특징 1: 낮은 가스압 연동 메커니즘

가스 밀도가 부족할 때 폐쇄 또는 접지를 방지합니다.

기계적 잠금 + RTU에 대한 보조 접점 피드백.

특징 2: 금속으로 둘러싸인 완전 밀봉된 탱크

레이저 용접이 적용된 스테인레스 스틸 탱크.

외부에 노출된 충전부가 없습니다.

특징 3: 통합된 기계/전기 인터록

●부하스위치 - 접지스위치 - 전면커버 인터록 체인입니다.

열쇠 잠금 장치 및 자물쇠 조항.

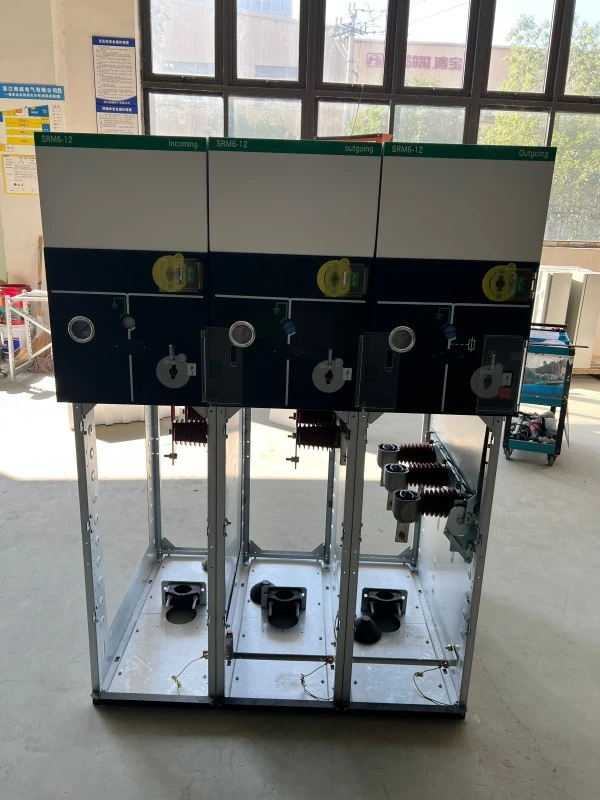

특징 4: 컴팩트 & 모듈형 디자인

단위당 너비가 375mm만큼 낮습니다.

양쪽으로 확장 가능합니다.

특징 5: 유지보수가 편리한 가스 시스템

자체 밀봉 밸브; 빨간색으로 표시된 저압 구역이 있는 가스 압력 게이지.

응용

1. 2차 유통망(주거·상업단지)

2. 풍력/태양광 발전소(환경적응성)

3. EV 충전허브 개폐실

4. 데이터 센터 백업 피더

5. 산업 플랜트 링 네트워크

Q&A---제품 기능 심층 분석

Q1: 낮은 가스 인터록이 정상 작동 속도에 영향을 줍니까?

A: 아니요. 정상 압력에서는 인터록이 투명합니다. 가스가 누출되는 경우(예: 씰 노후화로 인해)에만 잠금 장치가 작동합니다. 일반적으로 10년 이상 후에 잠금 장치가 작동합니다. 일상적인 전환 중에 지연이 전혀 발생하지 않습니다.

Q2: 일반적인 가스 재충전 간격은 얼마나 됩니까?

A: SF6 버전의 경우 정상적인 조건에서 20년 이상입니다. 낮은 가스 인터록은 임계 수준 이전에 경보를 발령하여 계획된 유지 관리를 가능하게 합니다.

Q3: 저가스 인터록 시스템 금속 밀폐식 RMU가 스마트 그리드 자동화에 적합합니까?

답: 물론이죠. 각 장치는 낮은 가스 경보, 잠금 상태 및 스위치 위치에 대한 보조 접점을 제공하며 RTU를 통해 IEC 61850과 호환됩니다.

생산 세부사항

제조공정

●Lugao Power Co., Ltd.는 각각의 Low Gas Interlock System 금속 밀폐형을 생산합니다.RMU가스 충전을 위한 클래스 100,000 클린룸에서. 주요 생산 단계:

1. 탱크 레이저 절단 및 로봇 용접---헬륨 누출 테스트(<1×10⁻⁶ mbar·L/s).

2. 진공 건조 및 탈기---수분 함량 ≤10ppm.

3. 기계적인 내부고정기 집합---5000 주기 내구성 시험.

4. 낮은 가스 인터록 교정---정밀 압력 스위치와 캠 메커니즘을 사용합니다.

5. 최종 전기 테스트---전력 주파수 내성(12kV 장치의 경우 42kV/1분).

6. 고유 일련 번호---원료 인증서로 추적 가능합니다.

품질 관리

모든 RMU는 IEC에 따라 100% 공장 승인 테스트(FAT)를 거칩니다.

● 세 가지 압력 지점(정상, 경보, 잠금)에서 검증된 흐름 가스 인터록 기능.

1.2Ur에서 부분 방전 측정 <5pC.

인증 및 품질 보증

왜 Lugao Power Co., Ltd.를 선택해야 합니까?

● 고압 개폐 장치 분야에서 15년 이상 근무.

● 수명주기 지원 – 예비 부품은 10년 동안 보증됩니다.

● 맞춤형 엔지니어링 – 원격 저가스 모니터링, 히터 또는 CT를 추가합니다.

"Lugao에서 금속으로 둘러싸인 저가스 인터록 시스템 RMU를 구매하면 제품뿐만 아니라 네트워크 안전의 파트너도 얻게 됩니다."

포장 및 배송

포장

1. 개별 RMU: 정전기 방지 PE 백 + 건조제에 밀봉되어 있습니다.

2. 쿠션: 나무 상자 내부에 30mm EPE 폼.

3. 외부 상자: 열처리 합판(수출용 ISPM-15 준수)

4. 표시: 깨지기 쉬움, 무게 중심, 가스 충전 라벨, 인터록 경고.

배달

1. 항구: 상하이/닝보.

2. 리드타임: 표준 630A 장치의 경우 근무일 기준 25일(샘플 주문 15일)

3. 배송 문서: 포장 목록, 상업 송장, 선하 증권, 테스트 보고서, 인터록 교정 인증서.

가스 운송 참고 사항

SF6 또는 친환경 가스 충전 장치는 UN 3166(가스 포함 기계류)에 따라 "비위험 물품"으로 배송됩니다. 모든 밸브는 밀봉되어 보호됩니다.

FAQ

Q1: 저가스 인터록 시스템 금속 밀폐형 RMU의 보증 기간은 어떻게 되나요?

A: Lugao Power는 시운전일로부터 12개월 또는 배송일로부터 18개월(둘 중 더 빠른 날짜)을 제공합니다. 저가스 인터록 메커니즘은 5년 동안 보장됩니다.

Q2: 비상시 저가스 인터록을 우회할 수 있나요?

A: 설계상 문제가 없습니다. 우회는 안전을 무너뜨릴 것입니다. 대신 30분 이내에 압력을 복원할 수 있도록 임시 가스 리필 키트를 제공합니다. 항상 잠금-태그아웃을 따르십시오.

Q3: 설치 교육을 제공합니까?

답: 그렇습니다. 우리는 무료로 원격 비디오 안내를 제공하며, 10개 이상의 주문에 대해서는 현장 교육을 제공합니다.

Q4: 설치 전 저가스 인터록 기능을 어떻게 확인하나요?

A: 가스 밀도 모니터의 테스트 포트를 사용하십시오. 천천히 가스 방출 - 경보 임계값(0.03MPa)에서 경보 릴레이가 들립니다. 잠금 임계값(0.02MPa)에서 스위치 작동축이 기계적으로 차단됩니다. 이는 공장 비디오에서 시연됩니다.

Q5: 이 RMU는 SF6가 없는 가스와 호환됩니까?

답: 그렇습니다. Lugao Power는 N2/SF6 혼합(70%/30%) 또는 C4-FN 기반 가스를 포함하는 저가스 인터록 시스템 금속 밀폐형 RMU를 제공합니다. (가스 매체 및 인터록 임계값은 선택한 절연 시스템에 따라 구성됩니다.) 인터록 압력 임계값은 각 가스 유형에 대해 다시 계산됩니다.
