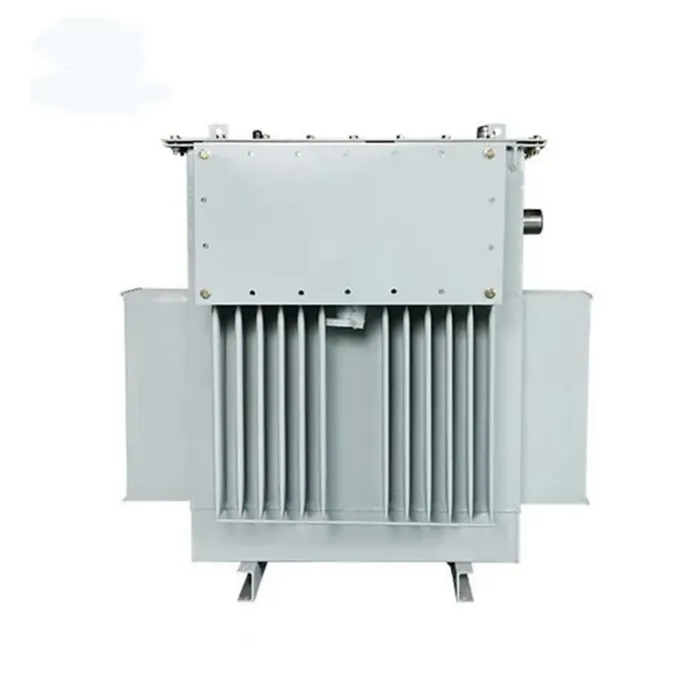

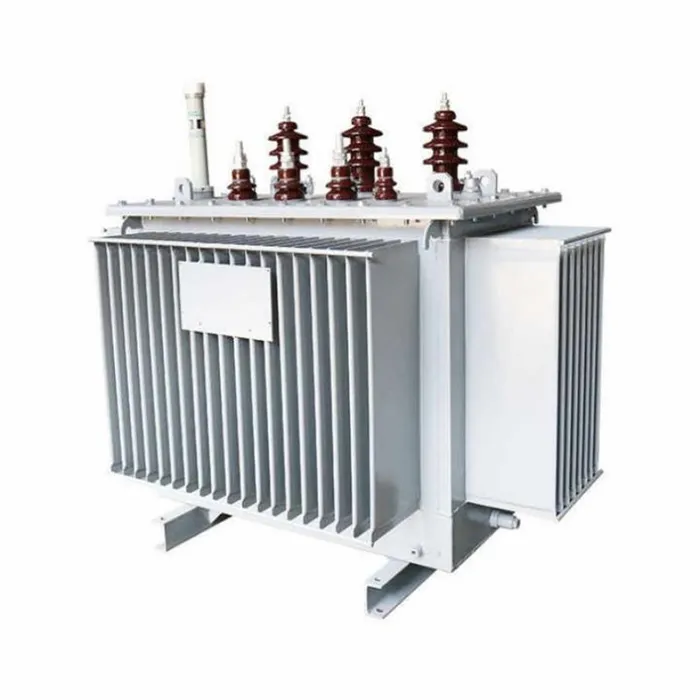

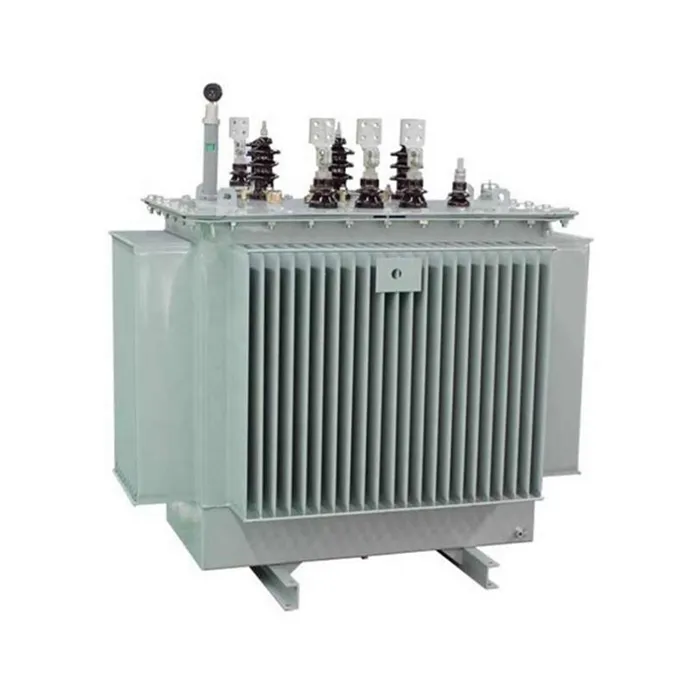

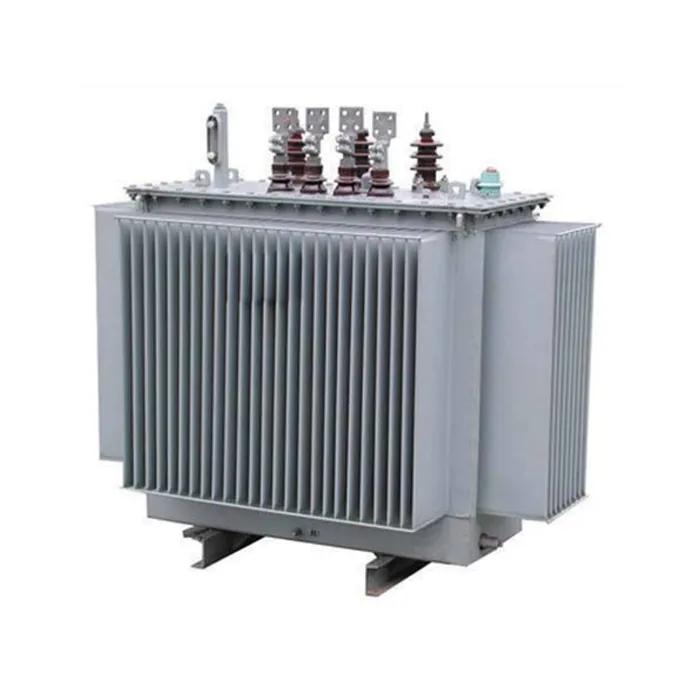

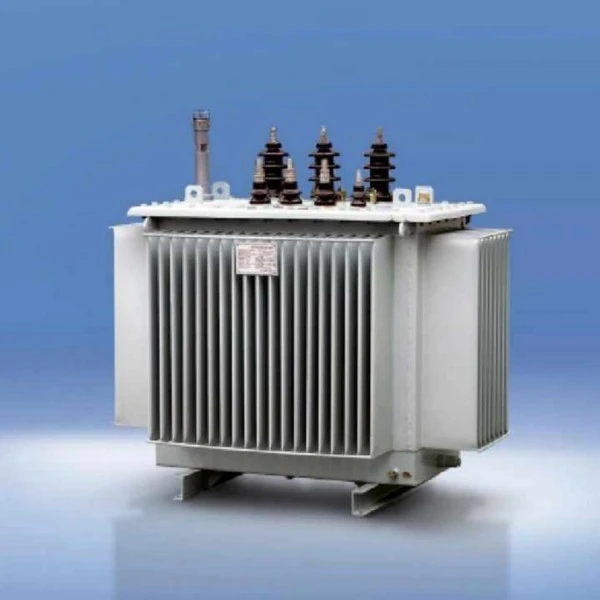

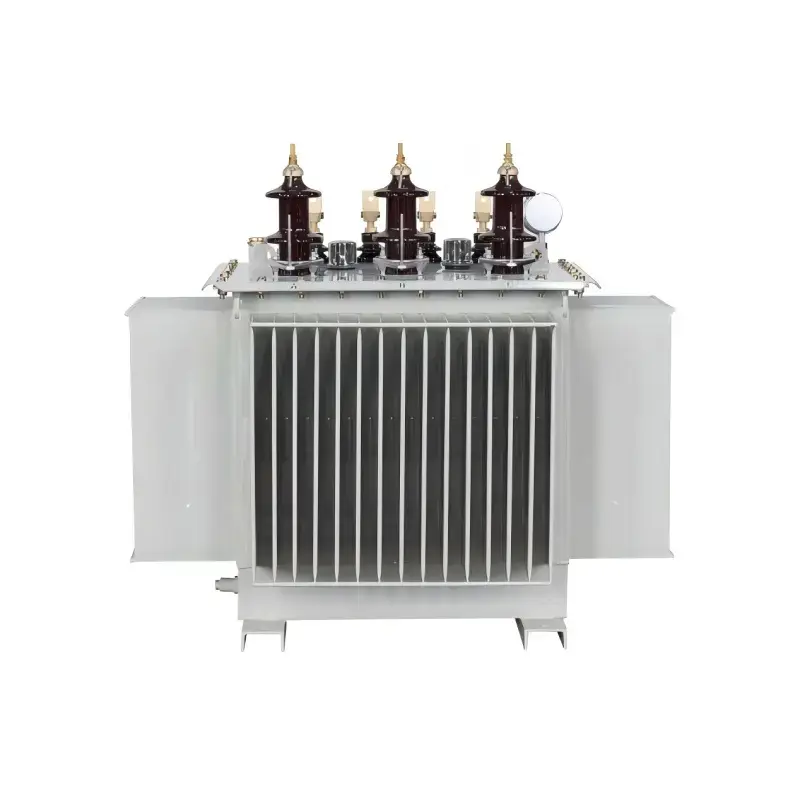

S9 삼상 오일 충전 저전압 변압기

우리 회사는 S9 삼상 오일 충전 저전압 변압기의 최고의 제조업체입니다. 저손실 설계로 운영 비용을 절감하고 탁월한 단락 방지 기능을 갖추고 있으며 유지 관리가 필요 없는 완전 밀봉 구조를 활용합니다. 높은 신뢰성과 뛰어난 비용 효율성을 결합한 이 제품은 배전 요구 사항에 이상적인 선택입니다.

브랜드 : 루가오전력(주)
인증 :ISO/CE/형식시험성적서

문의 보내기

제품 설명

당사의 S9 삼상 급유 저전압 변압기는 저전압 배전 시스템용으로 특별히 설계된 신뢰성이 높은 전력 장치입니다. 이 제품을 구입하면 안정적인 성능과 비용 효율성을 결합한 고품질 변압기를 제공하며 산업 플랜트, 상업용 건물 및 주거용 배전 시나리오에 널리 적용할 수 있습니다. 이 제품은 고품질 냉간 압연 실리콘 강판 및 고순도 구리 권선을 사용합니다. 최적화된 코어 구조는 히스테리시스 및 와전류 손실을 효과적으로 줄여 장기적으로 안정적이고 신뢰할 수 있는 작동을 보장합니다. 유침형 절연 냉각 시스템은 우수한 방열 성능과 과부하 용량을 제공하여 전압 변동이나 급격한 부하 변화 조건에서도 안정적인 출력 전압을 유지합니다. 완전 밀봉 구조로 외부 수분과 불순물을 효과적으로 차단하여 장비 수명을 연장하고 유지 관리 빈도를 줄입니다.

제품 매개변수(사양)

S9 시리즈 11kV 단상 주상 배전 변압기
등급 (KVA)	전압 그룹		벡터 그룹	임피던스 전압	손실		아니- 부하 현재 (%)	무게(kg)			(L×B×H)(mm) 외형 치수	게이지 수직/ 수평
등급 (KVA)	높음 전압	낮음 전압	벡터 그룹	임피던스 전압	무부하	짐	아니- 부하 현재 (%)	기계 무게	오일 무게	총 무게	(L×B×H)(mm) 외형 치수	게이지 수직/ 수평
5	13.8 13.2 11 10.5 10 6	0.4 0.415 0.433	이노 Dyn11 Dyn5	4	0.07	0.35	4	50	45	145	550×450×800	400/350
10					0.09	0.40	3.5	70	55	185	550×450×800	400/350
20					0.11	0.52	3.0	110	60	235	660×505×850	400/350
30					0.13	0.63/0.	2.3	130	65	265	660×530×870	450/340
50					0.17	0.91/0.87	2.0	195	80	365	740×600×930	450/380
63					0.20	1.09/1.04	1.9	230	80	400	720×620×100	450/380
80					0.25	1.31/1.25	1.9	260	95	460	770×640×1030	450/430
100					0.29	1.58/1.	1.8	300	95	510	820×710×970	550/450
125					0.34	1.89/1.	1.7	335	115	585	1040×680×1080	550/470
160					0.40	2.31/2.	1.6	405	130	685	1090×670×1130	550/520
200					0.48	2.73/2.	1.5	490	150	810	1160×760×1090	550/520
250					0.56	3.2/3.05	1.4	565	170	935	1215×775×1180	650/550
315					0.67	3.83/3.65	1.4	655	200	1095	1345×890×1205	650/550
400					0.B0	4.52/4.	1.3	840	250	1385	1450×935×1240	650/550
500					0.96	5.41/5.15	1.2	935	235	1505	1410×970×1290	750/600
630				4.5	1.20	6.2	1.1	1100	330	1830	595×1040×1315	850/660
800					1.40	7.5	1.0	1360	370	2225	1765×1170×1350	850/660
1000					1.70	10.3	1.0	1455	475	2555	1855×1255×1490	850/660
1250					1.95	12.0	0.9	1715	545	3140	1885×1270×1590	850/660
1600					2.40	14.5	0.8	2095	630	3680	950×1620×2020	850/700
2000					2.80	19.8	0.8	2340	715	4190	2060×1740×2050	820/820
2500					3.30	23.0	0.7	2920	830	5100	2250×1800×210	1070/1070
참고:고전압 태핑 범위: ±5%, ±2×2.5%, 주파수: 50Hz

제품 기능 및 응용

제품특징

에너지 효율 및 저손실:이전 S7 시리즈와 비교하여 S9 변압기는 무부하 손실이 평균 약 10% 감소하고, 부하 손실이 약 22% 감소하며, 무부하 전류가 약 46% 더 크게 감소한 것이 특징입니다. 당시에는 국가적으로 추진되는 에너지 절약형 제품이었습니다.

신뢰할 수 있는 구조 설계:

핵심:S9 오일 침지 변압기는 고품질 냉간 압연 방향성 실리콘 스틸로 제작되었으며 완전히 기울어진 3단 랩 조인트 코어 구조를 활용하여 손실과 소음을 효과적으로 줄입니다.

권선:고전압 권선은 다층 원통형 구조를 채택하고, 저압 권선은 원통형 또는 종방향 오일 덕트를 갖춘 개선된 나선형 구조를 사용하여 방열 및 기계적 강도를 향상시킵니다.

고정 과정:모든 패스너는 자동 잠금 풀림 방지 너트를 사용하고 코어 위치 결정 구조가 추가되어 운송 및 장기간 작동 중에 안정성을 보장하므로 코어 검사 및 리프팅 유지 관리가 필요하지 않습니다.

완전 밀봉 구조(S9-M 시리즈):S9 배전 변압기 탱크는 오일량 변화를 보상하는 호흡 기능을 제공하는 골판지 패널로 설계되어 기존 컨서베이터가 필요하지 않습니다. 이러한 완전 밀봉 구조는 변압기 오일을 외부 공기와 완전히 격리시켜 산소 및 습기 유입을 효과적으로 방지함으로써 절연유의 노화를 지연시킵니다.

포괄적인 안전 보호: S9 삼상 오일 충전 저전압 변압기압력 릴리프 밸브, 다이얼 온도계, 가스 릴레이 등 내부 압력이 너무 높아지면 즉시 압력을 방출하는 구성 요소가 장착되어 장비의 안전한 작동을 보장합니다.

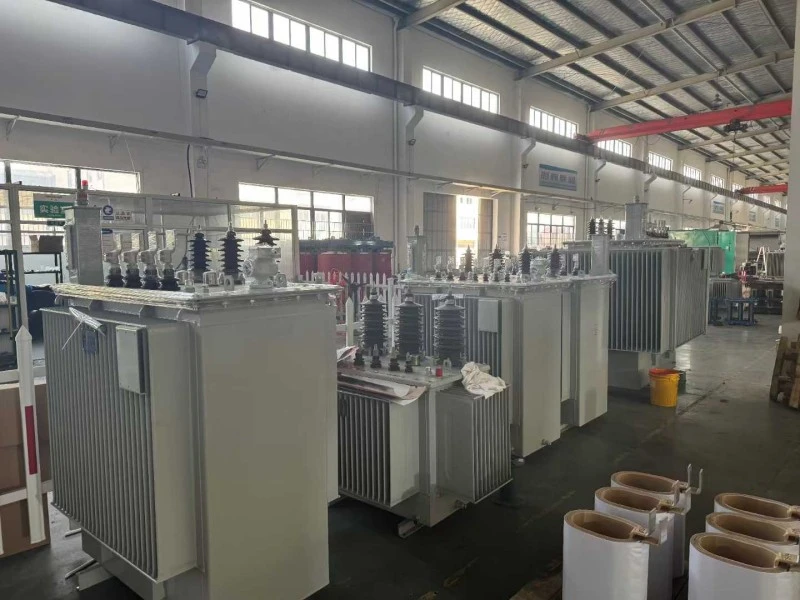

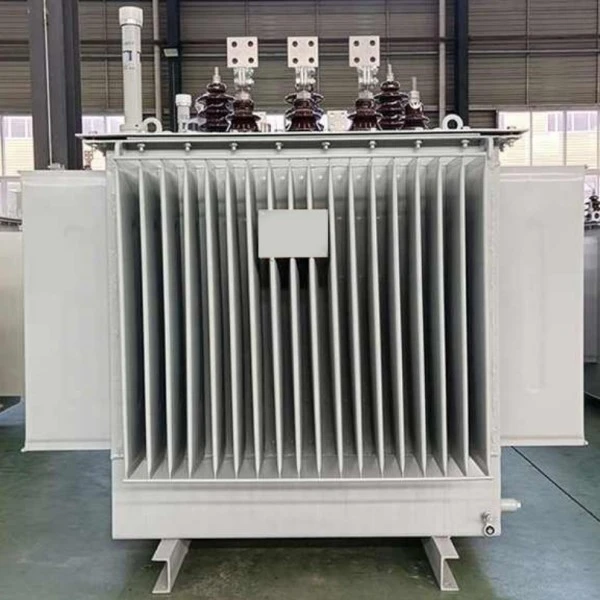

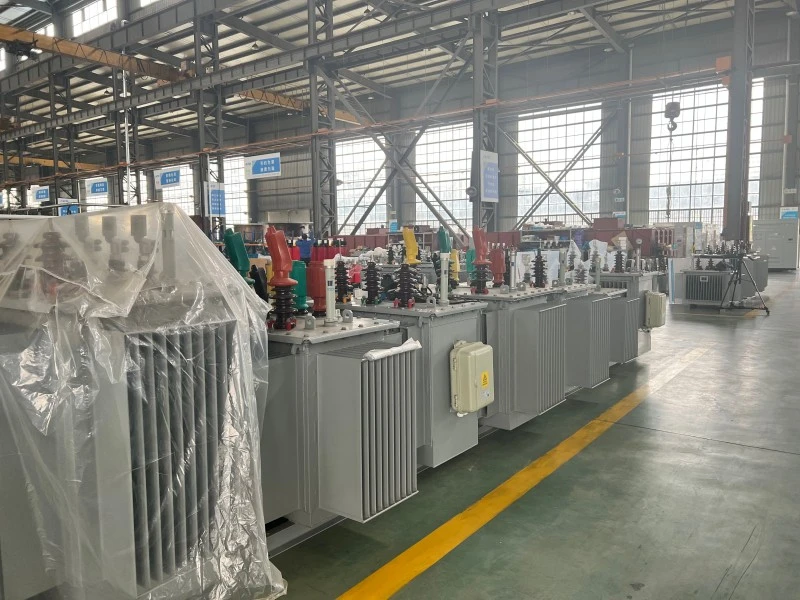

S9 Three Phase Oil Filled Low Voltage Transformer

기능의 장점

운영 비용 대폭 절감:핵심 장점은 에너지 효율성에 있습니다. S7 시리즈에 비해 S9 제품의 운영 비용은 약 19% 절감되어 장기간 운영 시 상당한 전력 절감 효과를 얻을 수 있습니다.

높은 운영 신뢰성:향상된 코일 엔드 지지대, 새로운 절연 구조 및 단락 방지 설계를 통해 갑작스러운 단락에 견딜 수 있는 능력이 크게 향상되었습니다. 국가 공인 테스트 센터의 갑작스런 단락 테스트를 통과하여 그리드 변동과 같은 악조건에서도 안정적인 작동을 보장합니다.

매우 낮은 유지 관리 비용:완전 밀봉 구조로 인해 정상적인 사용 수명 동안 변압기 오일을 교체할 필요가 없으므로 유지 관리 작업량과 비용이 크게 줄어듭니다.

높은 적응성 및 미적 디자인:골판형 탱크 설계는 열 방출 효율을 향상시킬 뿐만 아니라 제품을 더욱 컴팩트하고 심미적으로 좋게 만들어 설치 공간을 줄입니다.

환경에 적응하는 제품

고도	1000미터를 초과하지 않음
최대 주변 온도	+40℃
최소 주변 온도	-25℃
최대 월평균 상대습도	90% (20℃ 기준)
설치 장소 요구사항	화재나 폭발 위험이 없으며 심각한 오염, 화학적 부식 또는 격렬한 진동이 없습니다. 실내 및 실외 설치 모두에 적합합니다.

응용 시나리오

S9 3상 급유 저전압 변압기는 10kV 또는 35kV 고전압 전기를 400V 저전압 전기로 변환해야 하는 단자 배전 애플리케이션에 주로 사용됩니다. 특정 시나리오는 다음과 같습니다.

밀폐형(S9-M 시리즈): 석유, 화학 처리 등의 산업에 특히 적합합니다. 이러한 환경에는 일반적으로 다량의 석유와 화학 물질이 포함되어 있습니다. 완전 밀봉 구조로 부식성 가스를 효과적으로 차단하고 내부 부품을 보호하며 안전한 작동을 보장합니다.

비밀폐형(S9 시리즈):산업 및 광업 기업, 건설 현장, 주거 공동체, 상업 센터, 공항, 기차역 및 기타 일반 산업 및 민간 건물에서 배전 허브로 널리 사용됩니다.

인프라 및 농업:다양한 장비에 안정적인 전원 공급을 제공하기 위해 지하철, 시추 플랫폼, 석유 생산 플랫폼, 도시 및 농촌 농업 전력망에 일반적으로 사용됩니다.

생산 세부사항

3상 오일 충전 변압기는 제품 세부 사항에서 광범위한 최적화를 거쳤습니다. 코어, 코일, 오일탱크, 패스너 등 핵심 부품의 세련된 디자인을 통해 저손실, 고신뢰성, 무보수 특성을 구현합니다.

핵심 구성 요소 구조 및 프로세스

핵심 구성요소	구조적 세부 사항 및 제조 공정	설계 목적
핵심	고품질의 냉간 압연 방향성 규소 강판으로 제작된 S9 유침 변압기는 45° 완전 경사 3단 조인트 적층 구조로 펀칭이나 바인딩이 없으며 코어 포스트는 반건식 유리 테이프로 바인딩하거나 경화 페인트를 적용하여 고정됩니다.	자기 저항과 와전류 손실을 줄이고, 무부하 손실과 무부하 전류를 줄이고, 작동 소음을 줄입니다.
코일(권선)	고전압 권선과 저전압 권선 모두 고품질 무산소 구리선으로 만들어졌습니다. 고전압 권선은 다층 원통형 구조를 갖고 있는 반면, 저전압 권선은 원통형 또는 개선된 나선형 구조(세로 방향 오일 채널 포함)를 갖고 있습니다.	전도성을 보장하고 방열 효율을 최적화합니다. 특수 코일 구조는 단락 전류 서지를 견딜 수 있도록 기계적 강도를 향상시킵니다.
연료 탱크 및 씰	S9-M 시리즈는 완전히 밀봉된 골판지 오일 탱크 구조를 갖추고 있습니다. 주름진 플레이트는 열 방출 및 팽창 기능을 모두 수행하므로 오일 컨서베이터가 필요하지 않습니다. 산 세척 및 인산염 처리 후 오일 탱크는 프라이머 3회 코팅과 방청 페인트 1회 코팅됩니다.	변압기 오일을 공기로부터 완전히 격리하여 절연유의 습기 및 산화를 방지하고 유지 관리가 필요 없는 작동을 달성하며 실외 내식성을 향상시킵니다.
단열 및 고정 시스템	새로운 절연 구조를 채용하고, 코일 엔드 서포트를 개선했습니다. 모든 내부 패스너는 자동 잠금 잠금 너트를 사용하고 본체 위치 결정 구조가 추가됩니다.	향상된 전기적 강도와 단락 내량 성능으로 장치가 안정적으로 유지되고 운송 및 작동 중 장기간의 진동에도 느슨해지지 않아 코어 리프팅 없이 유지 관리가 가능합니다.

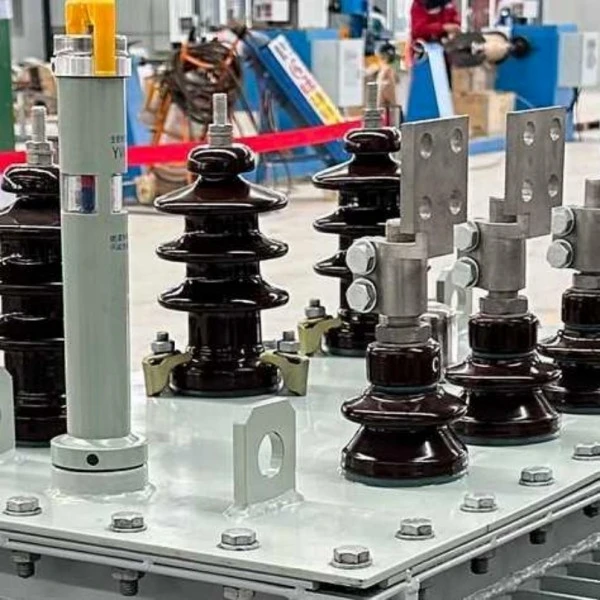

보안 보호 구성 요소	압력 릴리프 밸브, 신호 온도계 및 가스 릴레이가 장착되어 있습니다. 새로운 유형의 이중 밀봉 수직 탭 체인저를 채택했습니다.	압력 릴리프 밸브는 내부 결함 압력이 과도한 경우 신속하게 압력을 방출하여 오일 탱크의 변형이나 파열을 방지합니다. 탭 절환기의 이중 씰 설계는 압력 조절 위치에서 오일 누출을 제거합니다.

FAQ

S9 3상 유침 배전 변압기란 무엇입니까?

S9 삼상 유침 배전 변압기는 6kV, 10kV, 11kV 또는 13.8kV와 같은 중압 전력을 0.4kV, 0.415kV 또는 0.433kV와 같은 저압 전력으로 강압하는 데 사용되는 배전 장치입니다. 이는 산업 플랜트, 상업용 건물, 주거 지역 사회, 광산 현장, 농업용 전력망 및 유틸리티 분배 시스템에 널리 사용됩니다.

S9 유침 변압기의 전압 비율을 맞춤 설정할 수 있나요?

예. Lugao는 현지 전력망 및 프로젝트 요구 사항에 따라 전압 비율을 맞춤 설정할 수 있습니다. 일반적인 옵션에는 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV 및 기타 맞춤형 전압 조합이 포함됩니다. 벡터 그룹, 태핑 범위, 주파수 및 액세서리도 사용자 정의할 수 있습니다.

이 변압기에 사용할 수 있는 용량 범위는 무엇입니까?

S9 유침 배전 변압기는 프로젝트 요구 사항에 따라 다양한 정격 용량으로 공급될 수 있습니다. 일반적인 용량에는 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA 및 2500kVA가 포함됩니다. 귀하의 부하 수요에 따라 적합한 모델을 선택하려면 Lugao에 문의하십시오.

S9와 S11 유침 변압기의 차이점은 무엇입니까?

S9 시리즈에 비해S11 시리즈일반적으로 무부하 손실이 낮고 에너지 절약 성능이 우수합니다. S9 변압기는 안정적인 작동, 성숙한 설계 및 비용 효율성으로 인해 여전히 많은 배전 프로젝트에서 널리 사용되고 있습니다. 최종 선택은 프로젝트 예산, 효율성 요구 사항, 현지 표준 및 운영 조건에 따라 달라집니다.

S9 오일 충전 변압기는 실외 설치에 적합합니까?

예. S9 오일 충전 변압기는 실외 설치용으로 설계될 수 있습니다. 프로젝트 요구 사항에 따라 밀봉된 오일 탱크, 부식 방지 코팅, 압력 릴리프 밸브, 온도계, 오일 레벨 표시기 및 기타 보호 액세서리를 장착할 수 있습니다. 열악한 환경의 경우 견적 전에 고도, 주변 온도, 습도 및 오염 수준을 알려주십시오.
