박스형 변압기 변전소에서 부분 방전 제어가 중요한 이유는 무엇입니까?

주거 지역에 설치된 소형 박스형 변전소의 경우 고압실 근처에서 희미한 딱딱거리는 소리가 들리는 경우가 있습니다. 대부분의 지나가는 사람들은 그것을 눈치 채지 못할 것입니다. 그러나 숙련된 유지보수 엔지니어에게 이 소리는 부분 방전이라는 경고 신호입니다. 부분 방전은 도체 사이의 절연체를 완전히 연결하지 않는 국부적인 전기 방전입니다. 이는 절연 열화의 증상으로, 그대로 방치할 경우 완전파괴가 발생할 때까지 절연체가 점차 침식됩니다. 에서박스형 변전소, 장비가 컴팩트하고 밀봉된 인클로저에 들어 있는 경우 부분 방전이 특히 위험합니다. 밀폐된 공간으로 인해 점검이 어렵고, 실패 시 화재, 폭발, 동네 전체의 정전 등 결과가 심각합니다.

이 기사에서는 박스형 변전소에서 부분 방전 제어가 중요한 이유를 설명합니다. 부분방전의 원인, 박스형 변전소를 특히 취약하게 만드는 조건, 부분방전을 감지하고 모니터링하는 데 사용되는 방법, 이를 방지하는 설계 및 제조 관행을 검토합니다. 또한 당사 공장에서 박스형 변압기 변전소 제품에 대한 자세한 사양을 제공할 예정입니다.루가오전력(주)안정적인 단열 성능을 보장하는 기능을 강조합니다. 유틸리티 엔지니어, 시설 관리자 또는 조달 전문가인지 여부에 관계없이 이 기사에서는 소형 변전소 환경에서 부분 방전 문제를 이해하고 해결하는 데 필요한 기술 지식을 제공합니다.

목차

• 1. 부분방전이란 무엇이며 왜 발생하나요?
• 2. 박스형 변전소가 특히 취약한 이유는 무엇입니까?
• 3. 통제되지 않은 부분 방전의 결과는 무엇입니까?
• 4. 부분 방전은 어떻게 감지하고 모니터링합니까?
• 5. 부분 방전을 방지하는 설계 및 제조 방식은 무엇입니까?
• 6. 박스형 변전소의 주요 사양은 무엇입니까?
• 7. 자주 묻는 질문(FAQ)
• 8. 결론

1. 부분방전이란 무엇이며 왜 발생하나요?

부분 방전은 절연 시스템 내에서 발생하지만 두 도체 사이의 간격을 완전히 연결하지 않는 국부적인 전기 방전입니다. 이는 취약한 지점에서 발생하는 절연체의 부분적 파괴입니다. 방전은 일반적으로 빈 공간, 균열 또는 절연체 내의 표면을 따라 발생하는 작은 스파크 또는 일련의 스파크입니다. 고체 절연체, 액체 절연체, 가스 절연체에서는 부분 방전이 발생할 수 있습니다. 이는 절연 시스템의 결함이나 응력 집중의 증상입니다. 방전 자체는 즉시 고장을 일으키지는 않지만 열, 화학적 부산물, 기계적 부식을 발생시켜 절연 성능을 점차 저하시킵니다. 시간이 지남에 따라 절연체는 완전히 파손될 정도로 약해집니다.

부분방전의 원인은 절연재의 불량, 제조공정의 불량, 운전 중 발생하는 불량의 3가지로 분류할 수 있다. 절연 재료의 결함에는 공극, 오염 물질, 유전 특성의 불일치 등이 포함됩니다. 제조 공정상의 결함으로는 함침 불량, 경화 불완전, 조립 중 손상 등이 있습니다. 작동 중에 발생하는 결함에는 열 노화, 기계적 스트레스, 습기 유입 등이 있습니다. 박스형 변전소에서는 세 가지 범주의 결함이 모두 발생할 수 있습니다. 콤팩트한 디자인, 밀봉된 인클로저, 작은 공간에서의 높은 전기적 스트레스는 부분 방전에 유리한 조건을 만듭니다. 아래 표에는 부분 방전의 일반적인 원인과 이를 촉진하는 조건이 요약되어 있습니다.

Lugao Power Co.,Ltd.에서는 부분 방전의 원인을 이해하고 위험을 최소화하도록 Box형 변전소 제품을 설계합니다. 우리는 고품질 단열재를 사용하고, 엄격한 제조 공정을 따르고, 공장에서 출고되기 전에 모든 장치의 부분 방전을 테스트합니다.

2. 박스형 변전소가 특히 취약한 이유는 무엇입니까?

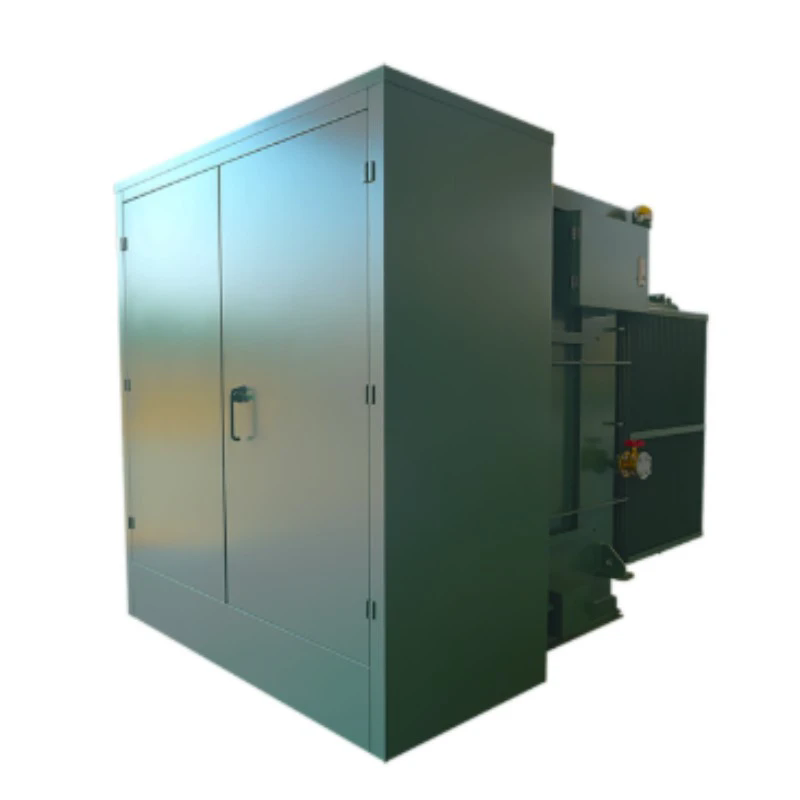

박스형 변전소는 단일 인클로저에 변압기, 고전압 개폐 장치, 저전압 배전 장비 및 제어 시스템을 수용하는 소형 조립식 장치입니다. 이 제품은 크기가 작고 설치가 용이하며 심미적으로 눈에 띄지 않기 때문에 주거 지역, 상업 개발 및 산업 단지에서 널리 사용됩니다. 그러나 컴팩트한 디자인과 밀폐형 구조로 인해 부분 방전 제어에 대한 특정 문제가 발생합니다. 첫 번째 과제는 높은 전기적 스트레스입니다. 소형 변전소에서는 도체와 접지 부품 사이의 거리가 줄어들어 전계 강도가 증가합니다. 전기장의 강도가 높을수록 특히 날카로운 모서리, 모서리 및 돌출부와 같은 기하학적 불연속 지점에서 부분 방전 가능성이 높아집니다. 두 번째 과제는 제한된 환경입니다. 밀봉된 인클로저는 열과 습기를 가두어 절연체 노화를 가속화하고 부분 방전을 촉진할 수 있습니다. 세 번째 과제는 점검 및 유지보수의 어려움이다. 장비가 밀폐되어 있기 때문에 절연체의 열화 징후를 육안으로 검사하기가 어렵습니다. 이는 부분 방전이 장기간 감지되지 않아 예상치 못한 고장이 발생할 수 있음을 의미합니다.

아래 표는 기존의 개방형 변전소와 비교하여 박스형 변전소의 특정 취약점을 요약합니다.

우리 공장에서는 세심한 설계를 통해 이러한 취약점을 해결합니다. 최적화된 전기장 분포, 효과적인 열 관리, 강력한 수분 제어 기능을 사용하여 부분 방전 위험을 최소화합니다. 또한 부분 방전 모니터링 시스템을 변전소에 통합하여 절연 성능 저하에 대한 조기 경고를 제공합니다.

3. 통제되지 않은 부분 방전의 결과는 무엇입니까?

박스형 변전소에서 통제되지 않은 부분 방전의 결과는 심각할 수 있습니다. 부분 방전은 점진적인 현상입니다. 이는 작고 국지적인 방전으로 시작하여 점차적으로 절연체를 부식시킵니다. 침식은 결국 플래시오버라고 알려진 완전한 고장으로 이어지는 전도성 경로를 생성합니다. 변전소의 플래시오버는 폭발, 화재 및 장비 전체 손실을 초래할 수 있습니다. 그 결과는 변전소 자체를 넘어 확장됩니다. 오류가 발생하면 변전소가 서비스를 제공하는 전체 지역에 정전이 발생하여 가정, 기업 및 중요 인프라에 영향을 미칠 수 있습니다. 수리 또는 교체 비용은 상당할 수 있으며 수익 및 생산성 손실 비용은 훨씬 더 높을 수 있습니다. 아래 표는 부분방전의 진행 과정과 각 단계에서의 결과를 요약한 것입니다.

Lugao Power Co.,Ltd.에서는 부분 방전의 위협을 심각하게 받아들입니다. 당사의 박스형 변압기 변전소 제품은 부분 방전 위험을 최소화하고 전체 서비스 수명 동안 안정적인 성능을 제공하도록 설계 및 테스트되었습니다. 또한 절연 성능 저하에 대한 조기 경고를 제공하는 부분 방전 모니터링 시스템을 제공하여 고장이 발생하기 전에 유지 관리 일정을 계획할 수 있습니다.

4. 부분 방전은 어떻게 감지하고 모니터링합니까?

부분 방전은 다양한 방법을 사용하여 감지할 수 있으며 각 방법에는 고유한 장점과 한계가 있습니다. 가장 일반적인 방법은 전기 감지, 음향 감지 및 화학 감지입니다. 전기 감지는 부분 방전에 의해 생성되는 고주파 전류 펄스를 측정합니다. 이 방법은 매우 민감하며 매우 작은 방전을 감지할 수 있습니다. 일반적으로 센서가 장비에 영구적으로 설치되는 온라인 모니터링에 사용됩니다. 음향 감지는 초음파 센서를 사용하여 부분 방전으로 인해 생성된 음파를 감지합니다. 이 방법은 방전 원인을 찾는 데 유용합니다. 화학 검출은 장비 주변 가스에서 오존이나 질소 산화물과 같은 부분 방전의 부산물을 분석합니다. 이 방법은 덜 민감하지만 방전 활동을 간단하게 표시할 수 있습니다. 아래 표에서는 다양한 감지 방법을 비교합니다.

우리 공장에서는 제조 과정에서 박스형 변압기 변전소 제품을 테스트하기 위해 전기 감지 방법을 사용합니다. 또한 변전소에 통합되어 지속적인 부분방전 모니터링을 제공할 수 있는 온라인 모니터링 시스템 옵션도 제공합니다. 이러한 시스템은 HFCT 센서를 사용하여 방전 활동을 감지하고 수준이 미리 설정된 임계값을 초과하는 경우 경보를 제공합니다. 이를 통해 운영자는 오류가 발생하기 전에 수정 조치를 취할 수 있습니다.

5. 부분 방전을 방지하는 설계 및 제조 방식은 무엇입니까?

박스형 변전소의 부분 방전을 방지하려면 신중한 설계, 고품질 재료, 엄격한 제조 공정이 결합되어야 합니다. 설계에서는 전기장이 고르게 분포되고 높은 응력이 발생하는 지점이 없도록 해야 합니다. 이는 둥근 도체를 사용하고, 날카로운 모서리를 피하고, 적절한 간격을 유지함으로써 달성됩니다. 단열재에는 공극과 오염 물질이 없어야 합니다. 제조 공정에서는 단열재가 적절하게 함침되고 경화되었는지 확인해야 합니다. 아래 표에는 부분 방전을 방지하는 주요 설계 및 제조 사례가 요약되어 있습니다.

우리 공장에서는 박스형 변압기 변전소 제품 생산에 이러한 모든 관행을 구현합니다. 우리는 에폭시 부품에 진공 주조를 사용하여 공극을 제거하고 균일한 절연 구조를 보장합니다. 우리는 습기가 단열재에 갇히는 것을 방지하기 위해 생산 영역의 습도를 조절합니다. 그리고 우리는 공장을 떠나기 전에 모든 변전소의 부분 방전을 테스트합니다. 우리의 테스트는 IEC 62271-200 및 기타 관련 표준에 따라 수행되며 모든 장치에 대한 테스트 보고서를 제공합니다.

6. 박스형 변전소의 주요 사양은 무엇입니까?

다음 표는 박스형 변전소 제품의 주요 사양을 제공합니다. 이러한 사양은 가장 까다로운 응용 분야에서 안정적인 성능과 최소한의 부분 방전 위험을 보장하도록 설계되었습니다.

Lugao Power Co.,Ltd.에서는 이러한 사양 등을 충족하는 Box형 변전소 제품을 생산합니다. 특수 전압, 특수 보호 수준 및 특수 모니터링 시스템을 포함한 특정 프로젝트 요구 사항에 맞게 변전소를 맞춤화할 수 있습니다. 우리 공장은 가장 까다로운 응용 분야에 적합한 고품질 변전소를 생산할 수 있는 전문 지식과 장비를 갖추고 있습니다.

7. 자주 묻는 질문(FAQ)

질문 1: 박스형 변전소에 허용되는 부분방전 수준은 얼마입니까?

답변: 허용되는 부분방전 수준은 전압 등급 및 해당 표준에 따라 다릅니다. 12kV 박스형 변전소의 경우 일반적인 요구 사항은 정격 전압의 1.1배에서 5pC 미만입니다. 더 높은 전압의 경우 요구 사항은 10pC 미만일 수 있습니다. Lugao Power Co.,Ltd.의 변전소는 이러한 요구 사항을 충족하거나 초과하도록 테스트되었으며 모든 장치에 대한 테스트 보고서를 제공합니다.

질문 2: 부분방전 테스트는 얼마나 자주 수행해야 합니까?

답변: 부분 방전 테스트는 제조 중, 시운전 중, 작동 중 주기적으로 수행해야 합니다. 온라인 모니터링의 경우 중요한 변전소에 대한 지속적인 모니터링이 권장됩니다. 정기적인 테스트의 경우 대부분의 응용 프로그램에 대해 연간 테스트를 권장합니다. 오래된 변전소나 부분방전 문제가 있었던 변전소의 경우 빈도가 높아질 수 있습니다.

질문 3: 박스형 변전소에서 부분방전이 발생하는 원인은 무엇입니까?

답변: 부분 방전은 보이드, 오염 물질 또는 손상과 같은 절연 시스템의 결함으로 인해 발생합니다. 이러한 결함은 제조 중에 발생하거나 열 노화, 기계적 응력 또는 습기 침투로 인해 작동 중에 발생할 수 있습니다. 박스형 변전소의 컴팩트한 디자인과 밀봉된 인클로저는 전기적 스트레스를 증가시키고 습기를 가두어 부분 방전의 위험을 증가시킬 수 있습니다.

질문 4: 부분 방전을 수리할 수 있습니까? 아니면 변전소를 교체해야 합니까?

답변: 일부 경우에는 영향을 받은 절연 부품을 교체하여 부분 방전을 복구할 수 있습니다. 그러나 방전으로 인해 심각한 성능 저하가 발생한 경우 변전소 전체를 교체해야 할 수도 있습니다. 가장 좋은 접근 방식은 심각한 손상이 발생하기 전에 부분 방전을 조기에 감지하고 시정 조치를 취하는 것입니다. 우리 공장에서는 박스형 변압기 변전소 제품에 대한 수리 및 교체 서비스를 제공합니다.

질문 5: 부분 방전과 코로나 방전의 차이점은 무엇입니까?

답변: 부분 방전과 코로나 방전은 관련 현상입니다. 코로나 방전은 가스나 액체의 도체 표면에서 발생하는 부분 방전의 일종입니다. 눈에 보이는 빛과 쉭쉭거리는 소리가 특징입니다. 부분 방전은 코로나 방전뿐만 아니라 빈 공간이나 고체 절연체의 표면을 따라 발생하는 방전도 포함하는 더 넓은 용어입니다. 박스형 변전소의 경우 부분 방전이 주요 관심사인 고체 절연체의 방전을 포함하기 때문에 더 관련성이 높은 용어입니다.

8. 결론

부분 방전 제어는 박스형 변전소에서 매우 중요합니다. 컴팩트한 설계와 밀봉된 인클로저가 절연 성능 저하에 유리한 조건을 만들기 때문입니다. 제어되지 않은 부분 방전은 완전 고장으로 이어져 화재, 폭발, 정전을 일으킬 수 있습니다. 부분방전을 방지하려면 세심한 설계, 고품질 소재, 엄격한 제조 공정이 결합되어야 합니다. 또한 성능 저하의 조기 징후를 식별하고 오류가 발생하기 전에 시정 조치를 취하려면 효과적인 감지 및 모니터링이 필요합니다. Lugao Power Co.,Ltd.의 공장에서는 최고 수준의 절연 신뢰성을 충족하는 Box형 변압기 변전소 제품을 생산하기 위해 최선을 다하고 있습니다. 우리는 진공 주조 에폭시 절연체, 최적화된 전기장 설계 및 엄격한 부분 방전 테스트를 사용하여 변전소가 전체 서비스 수명 동안 안정적인 성능을 제공하도록 보장합니다.

새로운 변전소를 설계하든, 기존 변전소를 업그레이드하든, 다음 프로젝트를 위한 신뢰할 수 있는 파트너를 찾고 있든, 당사 기술팀에 연락하여 요구 사항을 논의하시기 바랍니다. 자세한 제품 사양, 부분방전 테스트 보고서, 애플리케이션 지원을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 배전 프로젝트의 신뢰할 수 있는 파트너로 만들었습니다.

루가오전력(주)에 문의하세요. 오늘박스형 변압기 변전소 요구 사항에 대해 논의하고 당사 제품이 배전 시스템에 대해 안정적이고 부분 방전 없는 작동을 보장할 수 있는 방법을 알아보세요.
