건식 변압기는 오일 누출 위험을 어떻게 제거합니까?

싱가포르의 한 병원 지하에는 주 전기 배전반 옆에 변압기실이 있습니다. 방은 깨끗하고 건조하며 냄새가 없습니다. 표준 연기 탐지기 이상의 방벽, 유수 분리기 및 화재 진압 시스템이 없습니다. 이는 규제 감독이 아닙니다. 이는 건식 변압기를 사용함으로써 가능해진 의도적인 설계 선택입니다. 기존의 오일 충전 변압기에서 동일한 공간에는 누수를 막기 위한 방화 바닥, 오일 화재 위험을 완화하기 위한 내화 인클로저, 열과 연기를 관리하기 위한 환기 시스템이 필요합니다. 건식 변압기는 오일 자체를 제거하여 이러한 모든 요구 사항을 제거합니다. 이것은 단순한 편의가 아닙니다. 이는 전기 안전 설계 방식의 근본적인 변화입니다.

어떻게에 대한 질문건식 변압기오일 누출 위험을 제거하는 것은 본질적으로 오일을 대체하는 것이 무엇인지에 대한 문제입니다. 오일로 채워진 변압기에서 오일은 두 가지 중요한 기능을 수행합니다. 즉, 권선을 절연하고 냉각하는 것입니다. 오일이 누출되면 두 기능이 모두 손상되어 과열, 절연 불량 및 잠재적으로 치명적인 고장이 발생할 수 있습니다. 건식 변압기는 고체 물질과 공기를 통해 동일한 절연 및 냉각 기능을 달성합니다. 권선은 일반적으로 주조 에폭시 수지 또는 VPI(진공 압력 함침) 재료와 같은 고체 절연 시스템으로 캡슐화됩니다. 냉각은 자연 공기 순환 또는 강제 공기 냉각을 통해 이루어집니다. 누출될 액체가 없기 때문에 오일 누출 위험이 줄어드는 것만은 아닙니다. 완전히 제거됩니다. 이 기사에서는 건식 변압기를 오일 누출 위험이 허용되지 않는 응용 분야에 탁월한 선택으로 만드는 엔지니어링, 재료 및 설계 기능을 살펴보겠습니다.

목차

• 1. 오일 누출의 해부: 오일로 채워진 변압기는 어디에서 실패합니까?
• 2. 주조 수지 단열재: 오일을 대체하는 견고한 장벽
• 3. VPI 기술: 권선이 절연체가 되는 순간
• 4. 액체 없이 냉각하기: 공기가 석유 역할을 하는 방법
• 5. 건식 변압기의 안전 및 환경 사례
• 6. 자주 묻는 질문(FAQ)
• 7. 결론

1. 오일 누출의 해부: 오일로 채워진 변압기는 어디에서 실패합니까?

건식 변압기가 우수한 이유를 이해하려면 기존 변압기에서 오일 누출로 이어지는 특정 고장 지점을 이해하는 것이 유용합니다. 급유 변압기는 강철 탱크, 코어, 권선, 절연체, 부싱, 개스킷 및 밸브의 복잡한 조립체입니다. 이러한 각 구성 요소는 잠재적인 누출 경로를 나타냅니다. 변압기 수명 동안 오일은 열 순환을 겪게 되며 이로 인해 탱크와 구성 요소가 팽창 및 수축하게 됩니다. 이러한 주기적 움직임으로 인해 개스킷이 압축 및 이완되어 결국 밀봉력이 상실될 수 있습니다. 오일 자체가 분해되어 개스킷과 탱크를 공격하는 산과 슬러지를 형성할 수 있습니다. 용접 이음매에는 피로 균열이 발생할 수 있습니다. 밸브와 부싱이 느슨해질 수 있습니다. 특히 습하거나 부식성 환경에서는 탱크 자체가 부식될 수 있습니다. 아래 표에는 오일 충전 변압기에서 가장 일반적인 오일 누출 지점이 요약되어 있습니다.

오일 누출의 결과는 절연유 및 냉각유의 손실에만 국한되지 않습니다. 오일 누출로 인해 바닥에 미끄러짐 위험이 발생하고, 오일이 환경에 도달하면 토양과 지하수를 오염시키며, 오일이 점화원과 접촉하면 화재 위험이 높아집니다. 실내 설치에서는 오일 증기가 축적되어 직원의 건강에 위험을 초래할 수 있습니다. 기름 유출을 청소하고, 오염된 토양을 처리하고, 변압기를 수리하는 데 드는 비용은 상당할 수 있습니다. 일부 관할권에서는 오일 누출에 대한 규제 벌금이 엄격할 수 있습니다. 이것이 바로 많은 시설 관리자와 엔지니어가 이러한 위험을 완전히 제거하는 건식 변압기를 선택하는 이유입니다.

~에루가오전력(주), 우리는 20년 넘게 변압기를 제조해 왔으며 오일 누출과 관련된 비용과 위험을 직접 목격했습니다. 우리 공장에서는 급유식 변압기와 건식 변압기를 모두 생산하며, 고객이 특정 응용 분야에 적합한 기술을 선택할 수 있도록 돕기 위해 최선을 다하고 있습니다. 실내 설치, 민감한 환경 및 화재 안전이 가장 중요한 위치의 경우 건식 변압기가 탁월한 선택인 경우가 많습니다.

2. 주조 수지 단열재: 오일을 대체하는 견고한 장벽

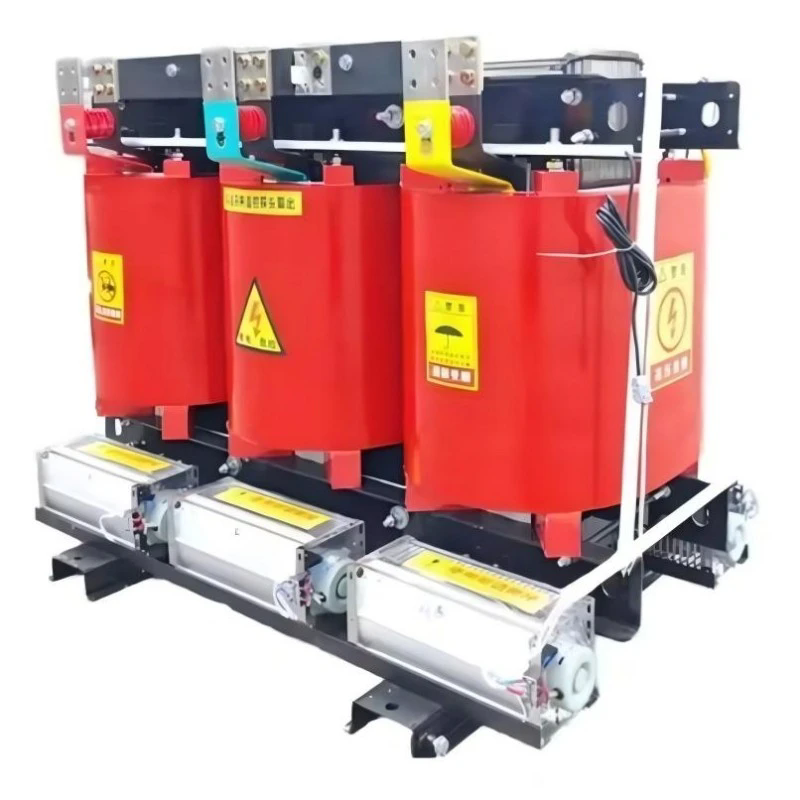

건식 변압기의 가장 일반적인 유형은 주조 수지 절연체를 사용합니다. 이 설계에서는 고전압 및 저전압 권선이 고체 주조 에폭시 수지로 캡슐화되어 있습니다. 수지를 실리카 가루와 같은 충전재와 혼합하여 권선 주위의 틀에 붓습니다. 그런 다음 수지가 경화되어 권선을 완전히 감싸는 단단하고 견고한 껍질이 형성됩니다. 이 쉘은 권선에 대한 전기 절연과 기계적 보호를 모두 제공합니다. 단열재가 단단하기 때문에 액체가 새는 일이 없습니다. 주조 수지 단열 시스템은 습기, 먼지, 부식성 화학물질에 대한 저항력도 뛰어나 열악한 환경에도 적합합니다.

주조 수지 단열 시스템은 단순히 오일을 대체하는 것이 아닙니다. 여러 면에서 우수한 단열 시스템입니다. 에폭시 수지는 유전 강도가 높아 파손되지 않고 고전압을 견딜 수 있습니다. 또한 열전도율이 높아 어떤 경우에는 오일보다 권선에서 열이 더 효율적으로 전도될 수 있습니다. 수지는 또한 자기 소화성이므로 화재가 지속되지 않습니다. 이는 가연성 오일에 비해 매우 중요한 안전상의 이점입니다. 아래 표는 주형 수지 단열재와 오일 단열재의 주요 특성을 비교합니다.

우리 공장에서는 진공 주조 공정을 사용하여 에폭시 수지가 금형을 완전히 채우고 빈 공간이나 에어 포켓 없이 권선을 캡슐화하는지 확인합니다. 공극은 부분 방전을 일으킬 수 있으며, 이는 시간이 지남에 따라 절연 실패로 이어질 수 있습니다. 당사의 진공 주조 공정은 수지의 밀도와 균질성을 보장하여 최고 수준의 단열 무결성을 제공합니다. 또한 우리는 수지가 완전한 기계적, 전기적 특성을 달성할 수 있도록 통제된 경화 공정을 사용합니다. 그 결과 오일이 전혀 없고 오일 누출과 관련된 위험이 없는 건식 변압기가 탄생했습니다.

3. VPI 기술: 권선이 절연체가 되는 순간

주조 수지가 건식 변압기의 가장 일반적인 유형이지만 더 큰 변압기에 사용되는 또 다른 기술인 VPI(진공 압력 함침)가 있습니다. VPI 변압기에서 권선은 견고한 수지 블록으로 캡슐화되지 않습니다. 대신 진공 및 압력 하에서 권선에 수지 바니시가 함침됩니다. 바니시는 절연지와 도체 사이의 공간을 관통하여 수지로 채웁니다. 함침 공정 후에 권선이 경화되고 수지가 경화되어 전체 권선이 견고하고 응집력 있는 구조로 결합됩니다. 그런 다음 이 구조를 실리콘 코팅과 같은 보호층으로 덮어 습기와 오염으로부터 추가적인 보호를 제공합니다.

VPI 프로세스는 매우 견고한 권선을 생성합니다. 수지는 도체를 함께 접착하여 절연체 마모를 유발할 수 있는 움직임과 진동을 방지합니다. 또한 수지는 습기와 오염 물질로부터 권선을 밀봉합니다. 주조 수지와 마찬가지로 VPI 변압기는 오일이 전혀 없어 오일 누출 위험이 없습니다. VPI 변압기는 주조 수지 변압기의 솔리드 블록이 너무 무겁거나 너무 비싼 경우 더 큰 전력 등급에 사용되는 경우가 많습니다. 아래 표는 주조 수지와 VPI 변압기의 주요 특성을 비교합니다.

Lugao에서는 주조 수지와 VPI 건식 변압기를 모두 제조합니다. 우리 공장에는 최첨단 진공 주조 및 VPI 장비가 갖추어져 있으며 엔지니어들은 각 응용 분야에 적합한 기술을 선택하는 데 있어 광범위한 경험을 가지고 있습니다. 요구사항이 실내 배전반용 소형 경량 변압기이든, 산업 시설용 대형 고전압 변압기이든, 당사는 오일 누출 위험을 제거하는 건식 변압기 솔루션을 제공할 수 있습니다.

4. 액체 없이 냉각하기: 공기가 석유 역할을 하는 방법

변압기에서 오일의 기능 중 하나는 권선을 냉각시키는 것입니다. 오일은 권선에서 열을 전도하여 탱크 표면으로 전달하고, 그곳에서 주변 공기로 소산됩니다. 건식 변압기에서는 냉각 기능이 공기에 의해 수행됩니다. 권선은 공기를 순환시키고 열을 배출할 수 있는 공기 덕트와 냉각 채널로 설계되었습니다. 소형 변압기에서는 자연 대류만으로도 필요한 냉각을 제공하기에 충분합니다. 대형 변압기에서는 팬을 사용하여 냉각 채널을 통해 공기를 강제로 통과시켜 냉각 용량을 늘립니다. 아래 표는 급유식 변압기와 건식 변압기에 사용되는 냉각 방법을 비교합니다.

우리 공장에서는 최적화된 공기 냉각 시스템을 갖춘 건식 변압기를 설계합니다. 권선은 정밀하게 감긴 도체와 균일한 냉각 채널을 생성하는 절연 재료로 구성됩니다. 더 큰 장치에서는 고효율 팬을 사용하여 모든 부하 조건에서 권선이 효과적으로 냉각되도록 합니다. 또한 온도 센서와 제어 시스템을 사용하여 권선 온도를 모니터링하고 팬을 제어합니다. 이를 통해 변압기가 최적의 온도에서 작동하여 효율성과 서비스 수명이 극대화됩니다. 냉각 시스템에 오일이 없기 때문에 누출 위험과 오일 봉쇄 및 폐기의 필요성이 제거되므로 건식 변압기가 더욱 환경 친화적이고 유지 관리가 적은 솔루션이 됩니다.

5. 건식 변압기의 안전 및 환경 사례

건식 변압기의 장점은 누유 방지만이 아닙니다. 기름이 없기 때문에 화재 위험, 기름 봉쇄의 필요성, 기름 유출과 관련된 환경 위험도 제거됩니다. 이러한 안전 및 환경적 이점은 시설 관리자, 보험사 및 규제 기관에 점점 더 중요해지고 있습니다. 많은 관할권에서는 실내 설치 및 병원, 학교, 쇼핑 센터와 같이 대중이 존재할 수 있는 장소에 건식 변압기를 사용해야 합니다. 아래 표에는 오일 충전 변압기와 비교하여 건식 변압기의 안전 및 환경적 이점이 요약되어 있습니다.

Lugao는 고객에게 안전하고 신뢰할 수 있으며 환경 친화적인 변압기 솔루션을 제공하기 위해 최선을 다하고 있습니다. 당사의 건식 변압기는 가장 엄격한 안전 및 환경 표준을 충족하도록 설계되었습니다. 우리는 주조 수지와 VPI 변압기에 고품질의 자기소화성 재료만을 사용합니다. 우리 공장은 ISO 9001 및 ISO 14001 인증을 받았으며, 우리 제품은 IEC 60076 및 기타 국제 표준에 따라 테스트되었습니다. 새로운 시설을 건설하든 기존 시설을 업그레이드하든 당사는 귀하의 응용 분야에 적합한 건식 변압기를 선택하는 데 도움을 드릴 수 있습니다.

6. 자주 묻는 질문(FAQ)

질문 1: 건식 변압기에는 오일이 전혀 포함되어 있지 않습니까?

답변: 예, 건식 변압기에는 오일이 전혀 없습니다. 주조 에폭시 수지 또는 수지 함침지와 같은 고체 절연재와 냉각용 공기를 사용합니다. 변압기에는 액체 유전체나 냉각수가 없습니다. 이것이 건식 변압기의 특징이자 오일 누출 위험을 제거하는 이유입니다.

질문 2: 건식 변압기의 주요 용도는 무엇입니까?

답변: 건식 변압기는 일반적으로 화재 안전과 환경 보호가 중요한 응용 분야에 사용됩니다. 일반적인 응용 분야에는 병원, 학교, 쇼핑 센터 및 사무실 건물의 실내 설치가 포함됩니다. 또한 오일 누출이나 화재 위험이 허용되지 않는 지하 광산, 터널 및 해양 플랫폼에도 사용됩니다. 또한 풍력 및 태양열 발전소와 같은 재생 에너지 응용 분야에도 선호됩니다.

질문 3: 효율성 측면에서 건식 변압기는 급유 변압기와 어떻게 비교됩니까?

답변: 건식 변압기는 일반적으로 동일한 정격 전력의 급유 변압기보다 효율성이 약간 낮습니다. 이는 공기가 오일보다 덜 효과적인 냉각 매체이기 때문입니다. 그러나 그 차이는 작으며 최적화된 냉각 시스템을 갖춘 최신 건식 변압기는 오일 충전 변압기와 매우 유사한 효율을 달성할 수 있습니다. 많은 응용 분야에서 건식 변압기의 안전 및 환경적 이점은 작은 효율 차이보다 더 큽니다.

질문 4: 건식 변압기에는 어떤 유지 관리가 필요합니까?

답변: 건식 변압기는 오일 충전 변압기보다 유지 관리가 덜 필요합니다. 테스트, 필터링 또는 교체할 오일이 없습니다. 주요 유지 관리 작업은 적절한 공기 흐름을 보장하기 위해 공기 덕트와 냉각 팬을 청소하고 권선에 먼지가 쌓이지 않았는지 정기적으로 점검하는 것입니다. 일부 환경에서는 진공청소기나 마른 천으로 권선을 청소해야 할 수도 있습니다. 유지 관리 간격은 환경에 따라 일반적으로 1년 또는 2년입니다.

질문 5: 건식 변압기는 급유 변압기보다 더 비쌉니까?

답변: 건식 변압기는 일반적으로 동일한 정격 전력의 급유 변압기보다 초기 구매 비용이 더 높습니다. 그러나 오일 억제, 화재 진압, 유지 관리 및 환경 준수 비용을 고려하면 총 소유 비용이 더 낮아질 수 있습니다. 실내 설치의 경우 건설 비용 절감(다층 바닥이나 방화 등급 공간 필요 없음)으로 높은 구매 가격을 상쇄할 수 있습니다. 우리 공장은 귀하의 특정 응용 분야에 대한 자세한 비용 비교를 제공할 수 있습니다.

7. 결론

건식 변압기는 오일 자체를 제거하여 오일 누출 위험을 제거합니다. 건식 변압기는 주조 에폭시 수지 또는 VPI 함침과 같은 고체 절연 시스템과 공기 냉각을 통해 기존 오일 충전 변압기에서는 불가능한 수준의 안전 및 환경 보호를 제공합니다. 이점은 분명합니다. 오일 누출이 없고, 화재 위험이 없고, 봉쇄 요구 사항이 없으며, 유지 관리가 최소화됩니다. 안전, 신뢰성 및 환경적 책임이 가장 중요한 응용 분야의 경우 건식 변압기가 탁월한 선택입니다.

루가오전력(주)는 10년 이상 건식 변압기를 설계 및 제조해 왔습니다. 우리 공장에서는 고급 진공 주조 및 VPI 기술을 사용하여 최고 수준의 품질과 성능을 충족하는 변압기를 생산합니다. 당사는 소형 배전 장치부터 대형 전력 변압기까지 다양한 건식 변압기를 제공합니다. 당사의 기술 팀은 귀하의 응용 분야에 적합한 변압기를 선택하는 데 도움을 드릴 수 있습니다. 오일 누출 위험, 화재 안전 또는 환경 준수에 대한 우려가 무엇이든 당사는 귀하의 요구 사항을 충족하는 솔루션을 제공할 수 있습니다.
