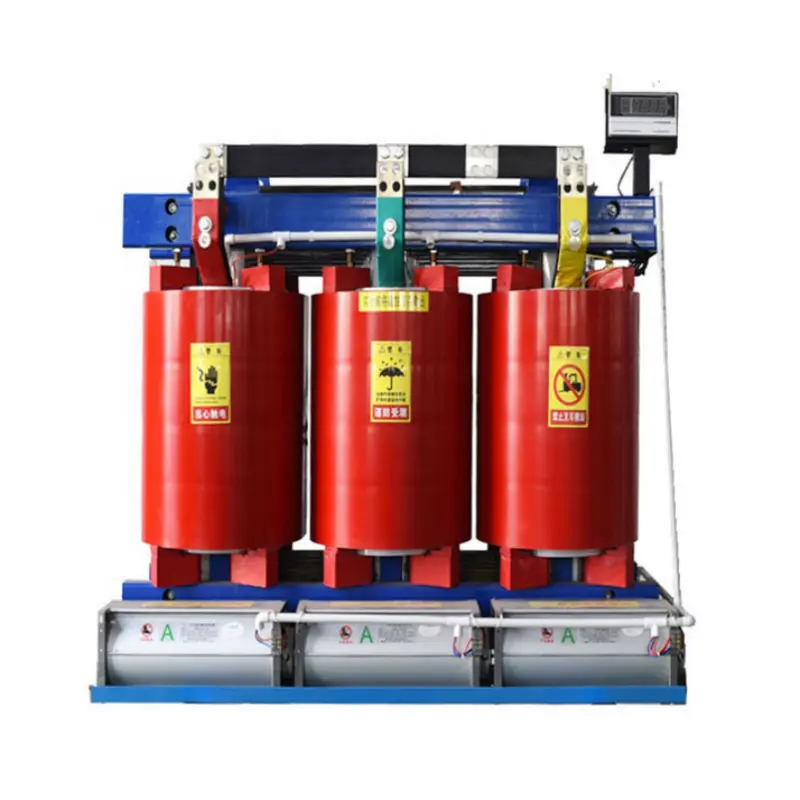

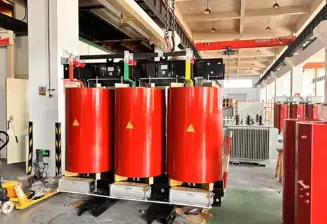

공기 냉각 옥외 절연 건식 변압기

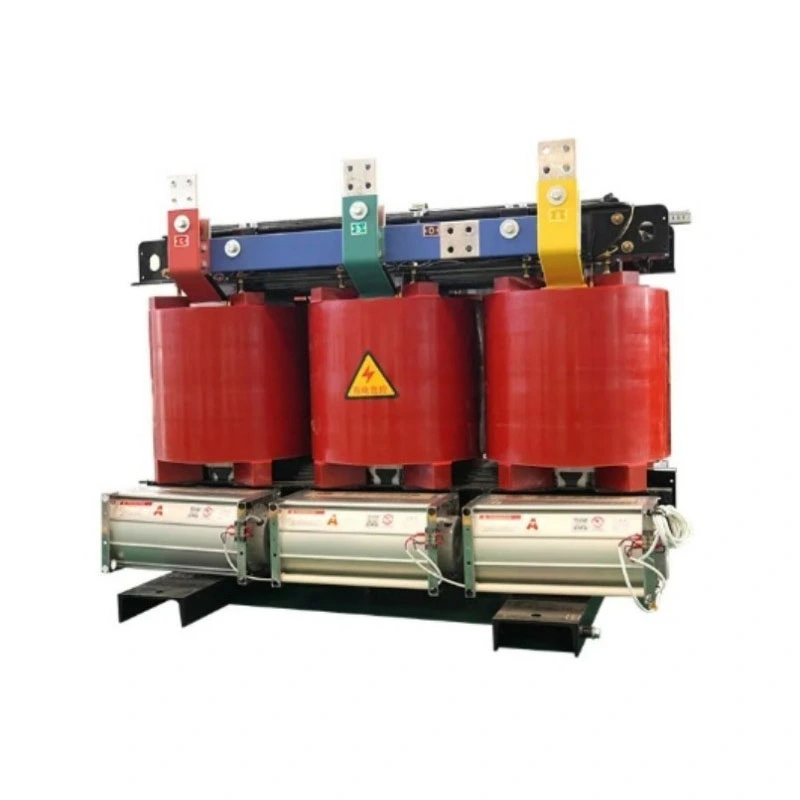

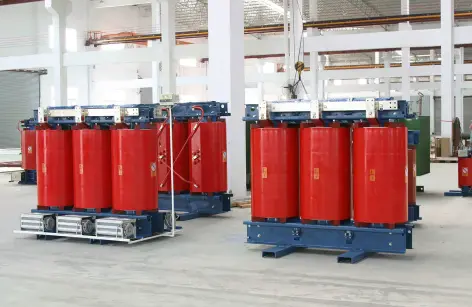

본 제품은 옥외형, 격리형,건식 변압기공기 냉각(ANAN)을 활용합니다. 단열 또는 열 방출을 위해 액체 매체에 의존하지 않고 대신 자연 대류 또는 강제 공기 냉각을 사용하여 온도 상승을 제어합니다.

그것은 무엇을 합니까?

1. 전기 절연: 1차 권선과 2차 권선 사이에 물리적 전기 장벽을 생성하여 접지 루프를 효과적으로 차단하고 고조파를 억제하며 그리드에서 고주파 간섭 및 서지를 필터링하여 민감한 부하에 "깨끗한" 전력을 제공합니다.

2. 전압 변환: 다양한 장비의 전원 공급 요구 사항에 맞춰 요구 사항에 따라 AC 전압을 높이거나 낮춥니다.

3. 안전 보호 : 절연 설계를 통해 고전압 측에 사람이 직접 접촉하는 것을 방지하여 감전 위험을 크게 줄입니다.

4. 실외 적응: IP54 이상의 보호 등급으로 설계된 견고한 인클로저를 사용하면 바람, 비, 먼지, 염수 분무 및 장기간 UV 노출을 견딜 수 있습니다.

즉, 열악한 실외 환경에서 안전하고 깨끗하며 유지 관리가 필요 없는 전원 절연 및 변환 솔루션이 필요한 경우 이 공기 냉각 실외 절연 건식 변압기가 핵심 솔루션입니다.

제품 장점

기존의 침지형 또는 표준 실내 건식 변압기와 비교하여 이 제품은 다음과 같은 5가지 핵심 이점을 제공합니다.

1. 무공해, 무유지보수 : 오일프리 설계로 누출로 인한 토양 또는 수질 오염 위험은 물론 연간 오일 테스트 및 교체와 관련된 유지보수 비용 및 가동 중지 시간도 완전히 제거됩니다. 엄격한 환경 규제가 적용되는 실외 프로젝트의 경우 이는 결정적인 이점입니다.

2. 탁월한 실외 환경 내성: VPI(진공 압력 함침) 공정 및 H급(180°C) 절연 시스템을 스테인리스 스틸 또는 알루아연 스틸로 제작된 완전 밀봉 용접 실외 인클로저와 결합하여 활용합니다. -25°C ~ 50°C의 주변 온도와 최대 95%의 상대 습도에서 안정적으로 작동합니다. 염수 분무, 곰팡이 및 부식에 강합니다.

3. 전기 절연을 통한 최고의 안전성: 1차 권선과 2차 권선 사이의 강화된 절연으로 3kV ~ 5kV(모델에 따라 다름)의 유전체 내전압을 달성합니다. DC 구성 요소, 3차 고조파 및 다양한 서지 영향을 그리드로부터 효과적으로 격리하여 다운스트림 정밀 기기를 보호합니다.

4. 자연 공기 냉각, 조용하고 신뢰성: 팬 없이 열 방출을 위해 공기 대류에 의존합니다(옵션). 작동 소음은 유침형 변압기보다 훨씬 낮습니다. 핵심 구성 요소에 회전하는 기계 부품이 없기 때문에 MTBF(평균 고장 간격)가 크게 향상됩니다.

5. 비상시 사용 가능한 높은 과부하 용량 : 비상 과부하 용량은 연속 운전 시 최대 120%, 단기 운전 시 150%까지 가능합니다. 예상치 못한 실외 부하 피크(예: 여러 모터가 동시에 시작하는 경우)에는 즉각적인 용량 증가가 필요하지 않으므로 사용자에게 귀중한 시간을 벌 수 있습니다.

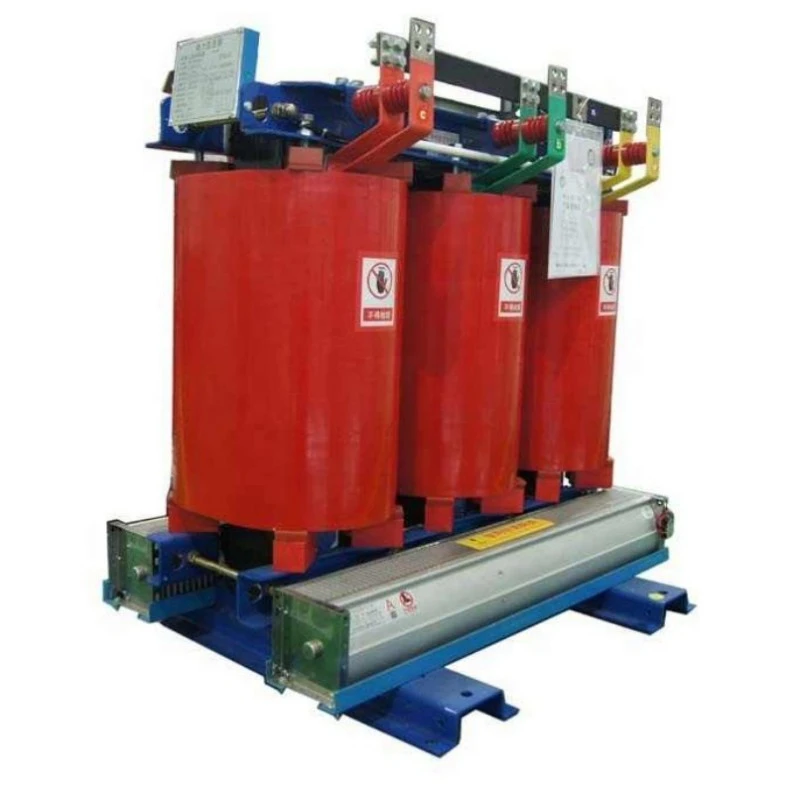

제품특징

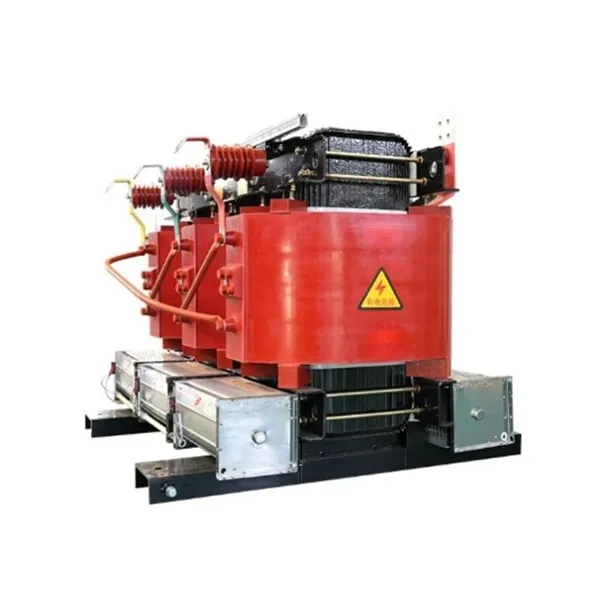

코어 : 고투과성 냉간압연 방향성 규소강판, 스텝 랩 조인트 공정으로 무부하 손실 및 여자 전류를 대폭 감소시켰습니다.

권선: 고전압 권선과 저전압 권선 모두 모두 구리(알루미늄 옵션) 도체를 사용하고 Nomex® 또는 유사한 아라미드 절연지로 포장하고 무용제 바니시로 VPI 진공 함침을 통해 처리하여 견고한 내습성, 고온 내성 고체 절연 구조를 형성합니다.

절연 구조: 1차 및 2차 권선은 별도의 보빈 또는 독립 코어 레그에 권선되어 있으며, 선택 사항인 정전기 차폐물 사이에 있어 커플링 커패시턴스를 최소화하고 우수한 고주파 간섭 억제 기능을 제공합니다.

보호 인클로저: 표준 IP54 보호(방진, 방적), IP65 옵션. 2.0mm 두께의 스테인레스 스틸 또는 갈바륨 스틸로 제작된 인클로저로 방수 지붕, 스테인레스 스틸 환기 루버 및 지레 방지 잠금 장치가 특징입니다.

온도 제어 시스템: PTC 또는 PT100 RTD 온도 센서가 내장되어 있으며 과열 경보, 트립 보호 및 자동 팬 활성화(옵션 팬이 설치된 경우)를 위해 스마트 온도 컨트롤러에 연결할 수 있습니다.

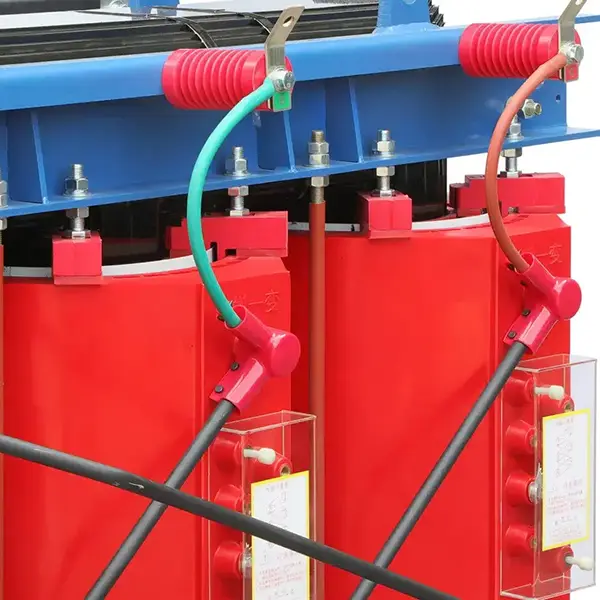

터미널: 실리콘 고무 씰과 케이블 글랜드 입구가 있는 실외 고전압 정션 박스. 저전압측은 주석도금 구리 버스바 또는 방수 커넥터를 사용합니다.

제품 응용

이 공기 냉각 실외 절연 건식 변압기는 다음 시나리오에서 널리 사용됩니다.

재생 가능 에너지 발전: PV 발전소 및 풍력 발전 단지 스키드 장착 변전소의 저전압 측 절연, 계통 연결 또는 로컬 전원 공급 전에 인버터 출력 전압을 절연합니다.

실외 산업 장비: 석유 시추 플랫폼, 노천 광산 분쇄기, 항만 전력 시스템, 터널 굴착 기계(실드 기계)용 전원 공급 장치를 분리하여 그리드 서지가 장비 손상을 방지합니다.

임시 및 비상 전원 : 야외 행사, 스포츠 대회, 재난 구호 현장을 위한 발전기 출력 절연으로 오디오, 비디오 및 제어 장비에 깨끗한 전력을 제공합니다.

충전 인프라: 실외 DC 고속 충전기용 입력 절연 변압기로, 충전 모듈을 보호하는 동시에 그리드로의 고조파 피드백을 방지합니다.

스마트 그리드 및 배전: 실외 링 메인 유닛 및 소형 변전소 내의 스테이션 서비스 또는 절연 변압기로, 자동화 터미널(DTU/FTU)에 안전하고 안정적인 전력을 제공합니다.

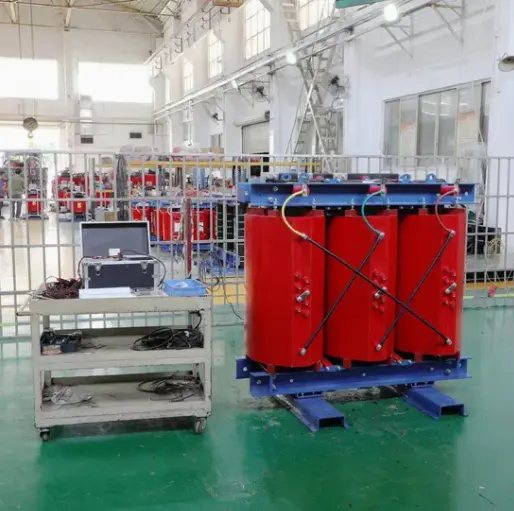

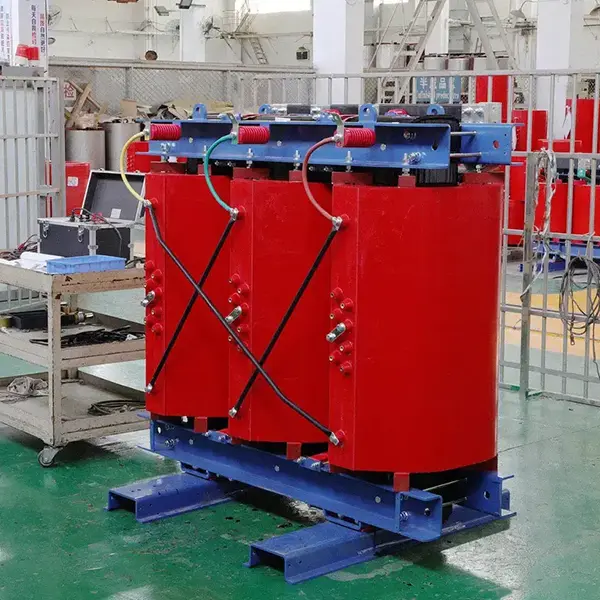

생산 세부사항

VPI 진공 가압 함침 공정

모든 권선에는 진공 상태에서 무용제 절연 바니시가 함침되어 내부 공기를 제거하고 바니시가 턴, 층 및 접지 사이에 완전히 침투할 수 있습니다. 경화 후에는 표준 함침 공정을 훨씬 능가하는 열 전도성, 기계적 강도 및 내습성을 갖춘 모놀리식 "고체" 구조를 형성합니다.

실외용 정션박스

저전압 콘센트 상자에는 구리 부스바 사이에 충분한 전기 간격(>20mm)이 있는 난연성 절연 지지 패널이 있습니다. 케이블 인입구는 다양한 외장 케이블이나 고무 외장 케이블과 호환되는 다중 씰 개스킷과 케이블 글랜드를 활용하여 케이블을 따라 상자 안으로 습기가 유입되는 것을 방지합니다.

견고한 스테인레스 스틸 인클로저

인클로저는 레이저 절단, CNC 굽힘 및 로봇 용접을 사용하여 제조되며 모든 이음새가 연속적으로 밀봉됩니다. 도어에는 3점 잠금 핸들과 내후성 밀봉 개스킷이 있습니다. 상단 커버는 경사진 레인 쉴드로 설계되었으며 편리한 야외 호이스팅을 위한 리프팅 아이 볼트가 포함되어 있습니다.

포장, 배송 및 애프터서비스

포장방법

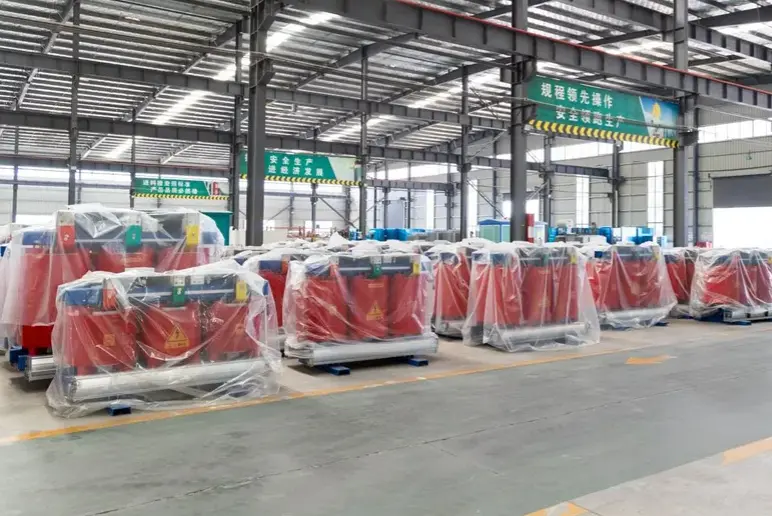

1. 방습 PE 필름으로 싸인 변압기 본체, 내부에 건조제 배치.

2. 튼튼한 나무 상자 또는 훈증이 없는 합판 상자(수출 표준 충족)로 포장하고 완충용 고밀도 폼이나 공기가 채워진 가방으로 둘러싸여 있습니다.

3. "Moisture Proof", "Fragile", "This Way Up"과 같은 라벨이 상자 외부에 부착되어 있습니다.

배송 방법

1. 국내 : 전용 물류트럭 (소용량은 Deppon/SF Express 중량물을 통해 발송 가능)

2. 수출: 세관 서류를 포함한 해상, 철도 또는 항공 화물 준비.

애프터 서비스

1. 보증 기간: 수령일로부터 12개월.

2. 보증기간 내 제조상의 결함에 대해서는 무상수리 또는 교환해 드립니다.

자주 묻는 질문(Q&A)

Q1: 이 공랭식 실외 절연 건식 변압기는 일반 유침식 변압기에 비해 과열 및 소손 가능성이 더 높지 않습니까?

답: 정반대입니다. 공기는 오일보다 열전도율이 낮지만 당사 제품은 Class H 단열재(180°C 정격)와 VPI 진공 함침 공정을 사용합니다. 권선에서 발생하는 열은 인클로저를 통해 효율적으로 전도되고 소산됩니다. 동일한 용량에 대해 우리의 설계는 온도 상승 여유가 더 크므로 기존 장치의 오일 누출 및 그에 따른 낮은 오일 수준으로 인한 소진 실패를 겪을 가능성이 줄어듭니다. 우리의공기 냉각 옥외 절연 건식 변압기40°C 실외 조건의 최대 부하에서도 절연 한계보다 훨씬 낮은 핫스팟 온도에서 작동합니다.

Q2: 비오는 날 야외에서 빗물이 냉각 루버를 통해 유입되어 내부에 단락이 발생하지 않습니까?

A: 아니요. 당사의 인클로저 보호 등급은 IP54입니다. 루버는 내부 미로 스타일의 채널과 금속 메쉬 스크린을 갖추고 있습니다. 테스트 결과 분당 10mm의 강수량으로 전면에서 직접 분사해도 내부가 완전히 건조한 상태로 유지되는 것으로 나타났습니다. 모든 케이블 엔트리 포트는 방폭 등급의 밀봉 글랜드를 사용하여 습기 유입 경로를 완전히 차단합니다.
