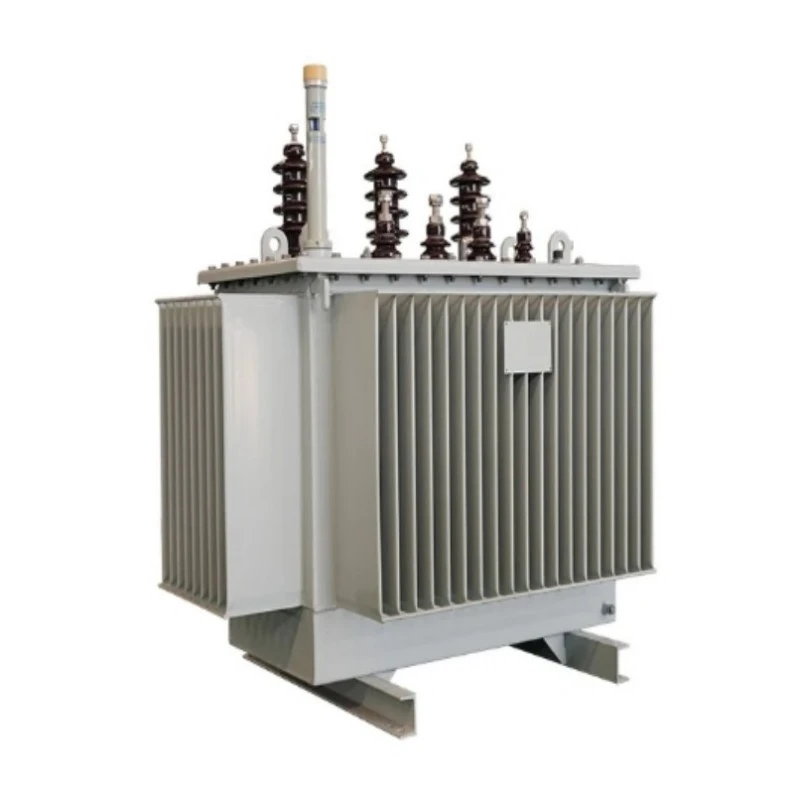

S13 단상 오일 침수 전기 변압기

당사는 단상 배전 네트워크용으로 설계된 차세대 에너지 효율적인 솔루션인 S13 단상 유침 변압기를 제조합니다. 전문 S13 변압기 제조업체로서 당사의 핵심 장점은 초저손실 비정질 합금 또는 고투과성 실리콘 강철 코어를 고급 완전 밀봉 오일 침지 구조와 결합하여 탁월한 에너지 절약, 가혹한 조건에서 안정적인 작동 및 연장된 서비스 수명을 보장한다는 점에 있습니다.

브랜드: Lugao Power Co., Ltd.
인증: ISO / CE / 형식 테스트 보고서

문의 보내기

제품 설명

S13 단상 유침 변압기는 농촌 전화, 주거용 전주 장착형 배전, 가벼운 상업용 등 단상 전원 공급 장치 애플리케이션을 위해 특별히 설계되었습니다. 이 제품을 구입하면 기존 변압기에 비해 무부하 손실을 크게 줄이는 고효율, 저손실 변압기를 얻을 수 있습니다.S9그리고S11 시리즈, 수명 기간 동안 측정 가능한 에너지 절감 효과를 제공합니다.

이 변압기는 계단형 랩 조인트 설계를 갖춘 고투과성 방향성 실리콘 강철 코어를 특징으로 하며 선택적으로 더 낮은 손실을 위한 비정질 합금 코어를 제공합니다. 오일 침지형 냉각 시스템은 뛰어난 열 관리를 보장하며, 완전히 밀봉된 골판지 탱크 구조는 오일 산화 및 습기 유입을 방지하여 유지 관리 요구 사항을 크게 줄여줍니다. 컴팩트하고 가벼운 디자인으로 폴 장착 및 운반이 용이합니다.

제품 기능 및 응용

특징

IEC, ANSI, GB 및 SANS 표준을 충족하거나 초과합니다.

초저 무부하 손실, S11 시리즈보다 최대 30% 낮음

콘서베이터가 없는 완전 밀봉 골판형 탱크 설계

높은 과부하 용량과 우수한 열 안정성

저소음 작동, 주거 지역에 이상적

탁월한 단락 내성 성능

기둥 장착형 또는 플랫폼 설치를 위한 작고 가벼운 제품

그리드 유연성을 위한 넓은 전압 태핑 범위

환경 친화적인 절연유 옵션 이용 가능

정상적인 서비스 조건에서 유지보수가 필요 없는 작동

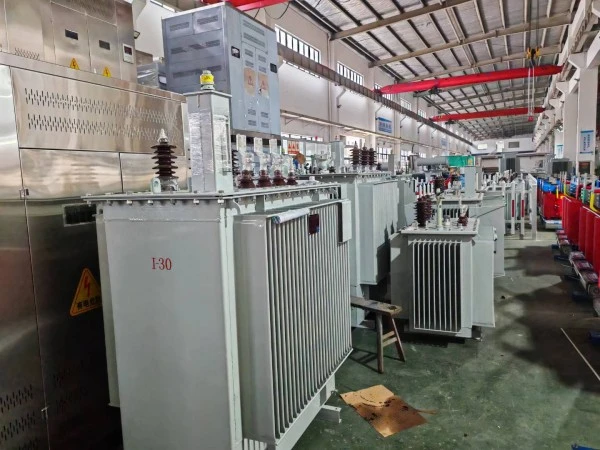

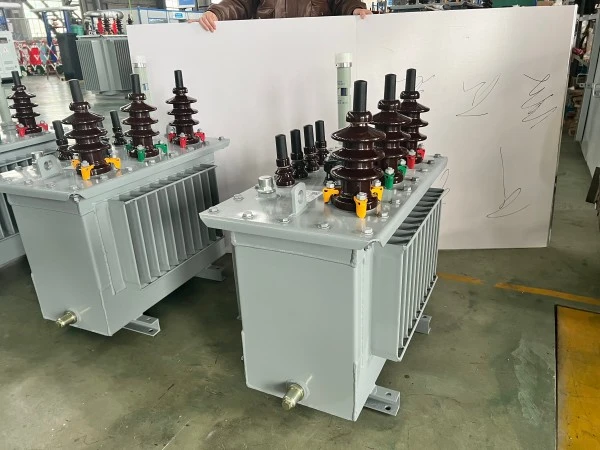

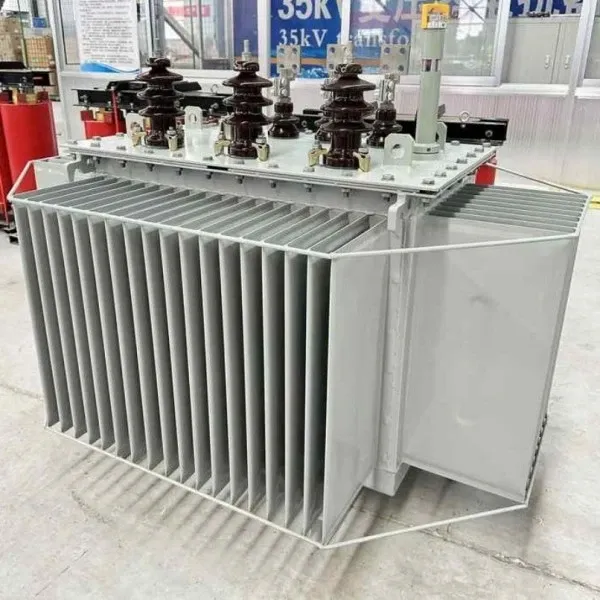

S13 Single Phase Oil Immersed Electrical Transformer

Q&A: 주요 제품 통찰력

Q: 단상 유침 변압기란 무엇입니까?

답변: A단상 오일 침지 변압기 냉각 및 절연을 위해 절연유를 사용하는 배전 변압기의 일종으로, 단상 전기 시스템에서 작동하도록 설계되었습니다. 이는 3상 전력이 필요하지 않은 주거 지역, 농촌 배전 및 경상업 애플리케이션에 일반적으로 사용됩니다. 오일 침지는 탁월한 열 방출을 제공하고 환경 요인으로부터 내부 구성 요소를 보호합니다.

Q: S13 시리즈는 어떻게 이전 모델보다 더 높은 에너지 효율을 달성합니까?

A: S13 시리즈는 두 가지 주요 발전을 통해 더 높은 효율성을 달성합니다. 첫째, 계단형 랩 조인트 코어 구조와 함께 고투과성 냉간 압연 방향성 실리콘강을 사용하여 히스테리시스 및 와전류 손실을 크게 줄입니다. 둘째, 옵션인 비정질 합금 코어는 기존 실리콘강에 비해 무부하 손실을 최대 50% 더 줄입니다. 이러한 개선으로 인해 무부하 손실 값은 S11 시리즈보다 30% 낮고 국가 에너지 표준보다 훨씬 낮습니다.

Q: 단상 변압기에 완전 밀봉 구조가 중요한 이유는 무엇입니까?

A: 단상 변압기는 기상 조건이 다양한 지역의 야외에 설치되는 경우가 많습니다. 완전히 밀봉된 골판형 탱크는 콘서베이터가 필요 없으며 절연유와 대기 사이의 직접적인 접촉을 방지합니다. 이는 단열재 열화의 주요 원인인 수분 흡수 및 오일 산화를 방지합니다. 결과적으로 변압기는 수명 기간 동안 오일 교체나 유지 관리가 필요하지 않아 운영 비용이 크게 절감됩니다.

Q: 이 변압기를 재생 에너지 애플리케이션에 사용할 수 있습니까?

답: 그렇습니다. S13 단상 유침 변압기는 옥상 태양광 설치, 마이크로 수력 프로젝트, 주거용 에너지 저장 시스템과 같은 소규모 재생 에너지 시스템에 매우 적합합니다. 높은 효율성과 전압 변동 처리 능력 덕분에 분산 발전 설정에서 전력을 높이거나 낮추는 데 이상적입니다.

주요 응용 시나리오

농촌 전력화:최소한의 손실로 외딴 마을, 농장 및 농업 운영에 안정적인 단상 전력을 제공합니다.

주거용 기둥 장착형 배전반:단상 공급이 표준인 주거 지역 사회에 이상적이며 컴팩트한 크기와 낮은 소음을 제공합니다.

가벼운 상업용 건물:효율적인 배전이 필요한 소규모 상점, 사무실, 농촌 상업 센터에 사용됩니다.

재생 에너지 통합:주거용 태양광 PV 시스템의 전압을 높이거나 미니 그리드에서 전압을 낮추는 데 적합합니다.

임시 건설 전력:경량 설계로 건설 현장의 임시 전력 수요에 맞춰 쉽게 배치할 수 있습니다.

제품 매개변수(사양)

표: S13 단상 오일 침수형 변압기 - 일반 사양(11kV / 0.23kV 또는 0.4kV)*

등급(kVA)	HV (kV)	LV (V)	임피던스(%)	무부하 손실(kW)	부하 손실(kW)	무부하 전류(%)	체중(kg)	크기(L×W×H)mm
10	11	230	3.5	0.07	0.38	2.0	160	620×520×780
20	11	230	3.5	0.10	0.62	1.8	210	680×550×850
30	11	230	3.5	0.13	0.85	1.6	280	740×600×920
50	11	400	4.0	0.18	1.25	1.4	380	860×670×1020
100	11	400	4.0	0.28	2.10	1.2	580	1040×780×1120
참고: 태핑 범위: ±5%, ±2×2.5%; 주파수: 50Hz / 60Hz 사용 가능; 추가 손실 감소를 위한 선택 사항인 비정질 합금 코어.

생산 세부사항

핵심 소재 및 공정

S13 단상 오일 침지형 전기 변압기 코어는 45° 계단식 랩 조인트 설계를 갖춘 고투과성 냉간 압연 방향성 실리콘 강철을 사용하여 구성됩니다. 최고 효율을 요구하는 응용 분야의 경우 비정질 합금 코어를 사용할 수 있으며 기존 실리콘강에 비해 무부하 손실을 최대 50% 줄입니다. 코어를 정밀하게 절단하고 반건식 유리 테이프 바인딩으로 적층하여 진동과 소음을 최소화합니다.

권선 구조

고전압 및 저전압 권선 모두 무산소 구리 도체로 감겨져 있어 높은 전도성과 최소 저항 손실을 보장합니다. 저전압 권선은 세로 방향 오일 덕트가 있는 포일 또는 나선형 구조를 채택하여 기계적 강도와 단락 저항 성능을 크게 향상시킵니다.

단열 및 냉각 시스템

고품질의 미네랄 절연 오일이 표준 냉각 및 유전체 매체로 사용됩니다. 요청 시 환경 친화적인 고화점 절연유를 사용할 수 있습니다. 오일-페이퍼 절연 시스템은 엄격한 진공 건조 및 오일 충전 공정을 거쳐 잔류 수분과 기포를 제거하고 표준 요구 사항보다 훨씬 높은 부분 방전 개시 전압을 보장합니다.

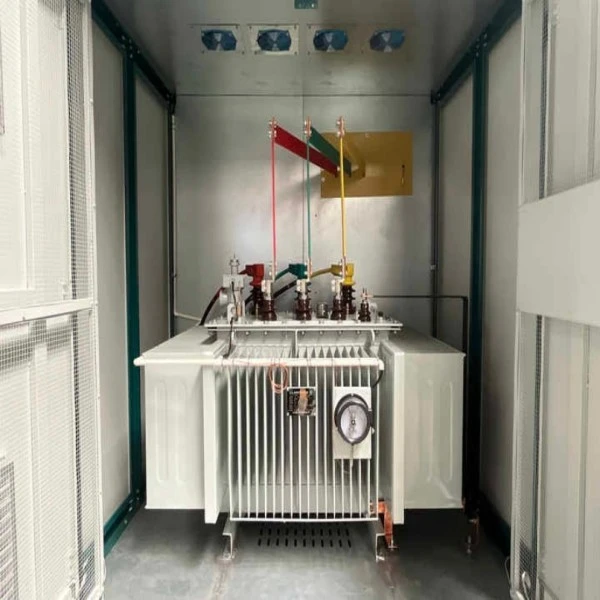

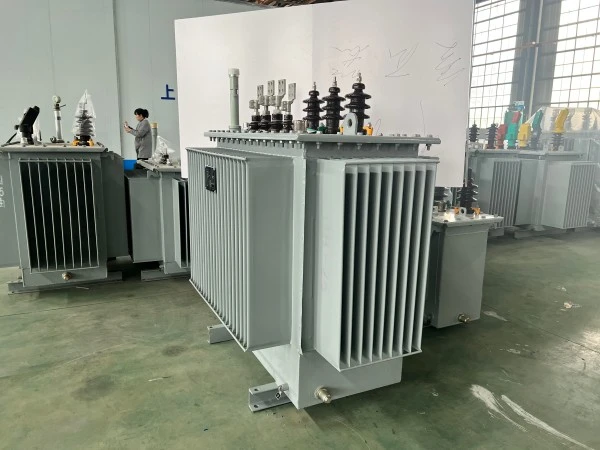

S13 Single Phase Oil Immersed Electrical Transformer

탱크 및 씰링

탱크는 열 방출과 열팽창 보상을 모두 제공하는 골판지 패널 설계를 갖추고 있어 외부 보호 장치가 필요하지 않습니다. 완전히 밀봉된 구조는 오일 산화 및 습기 유입을 방지하여 변압기의 사용 수명 동안 유지 관리가 필요 없는 작동을 보장합니다. 압력 릴리프 밸브와 오일 레벨 게이지가 표준 안전 기능으로 제공됩니다.

Q&A: 생산 및 품질

Q: 각 변압기에 대해 어떤 품질 테스트가 수행됩니까?

A: 각 S13 단상 변압기는 배송 전에 무부하 손실 및 부하 손실 측정, 단락 임피던스 테스트, 유도 과전압 내성 테스트, 부분 방전 테스트, 낙뢰 충격 테스트 등 포괄적인 루틴 및 유형 테스트를 거칩니다. 모든 테스트 결과는 문서화되고 추적 가능합니다.

Q: 골판지 탱크 설계는 신뢰성에 어떻게 기여합니까?

A: 골판지 탱크 설계는 세 가지 중요한 기능을 수행합니다. 효율적인 열 방출을 위해 표면적을 늘리고, 온도에 따른 오일 용량 변화를 수용할 수 있는 유연한 확장 용량을 제공하며, 외부 오염물질로부터 오일을 격리하는 완전히 밀봉된 환경을 조성합니다. 이를 통해 오일 보존 장치 및 브리더 시스템이 필요하지 않아 잠재적인 고장 지점이 줄어들고 유지 관리가 단순화됩니다.

Q: 이 변압기의 예상 사용 수명은 얼마나 됩니까?

A: 정상적인 작동 조건에서 S13 단상 유침 변압기는 30년 이상의 서비스 수명을 제공하도록 설계되었습니다. 완전히 밀봉된 구조와 고품질 소재는 오일 교체나 코어 유지 관리가 필요 없이 장기적인 신뢰성을 보장합니다.
