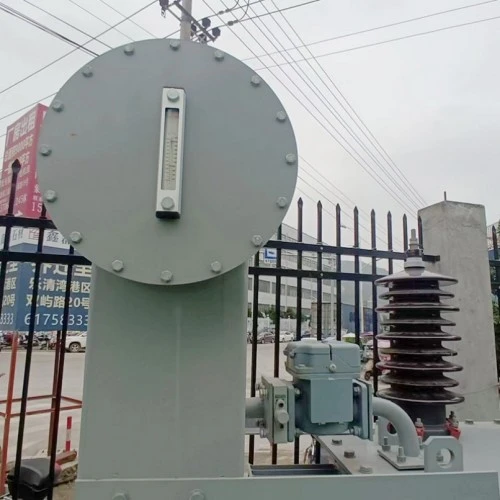

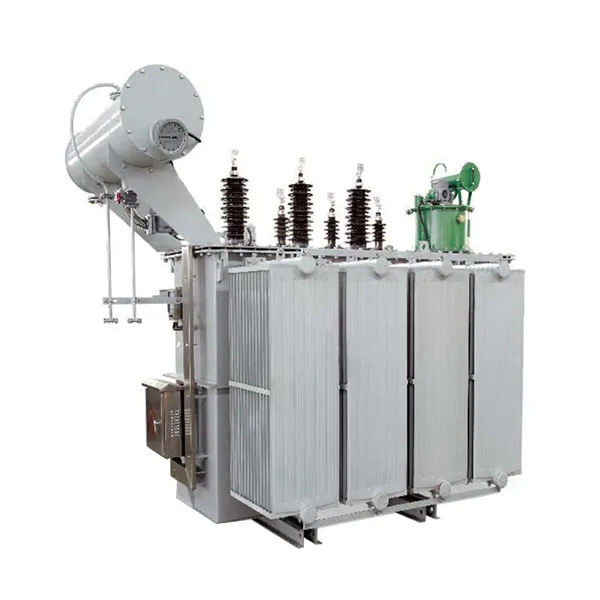

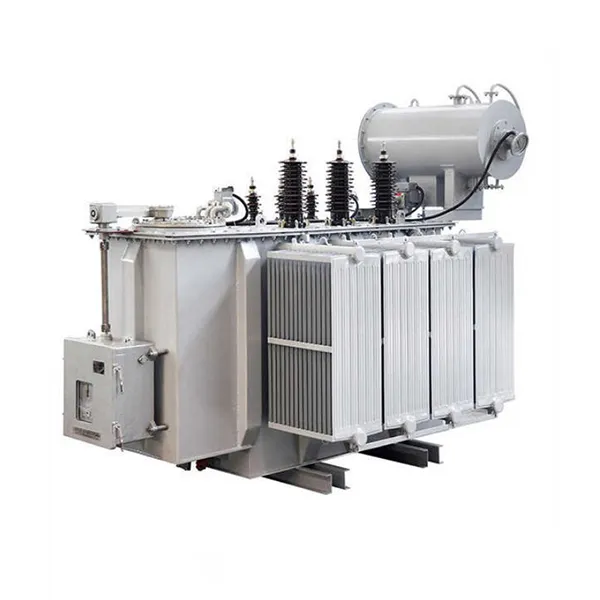

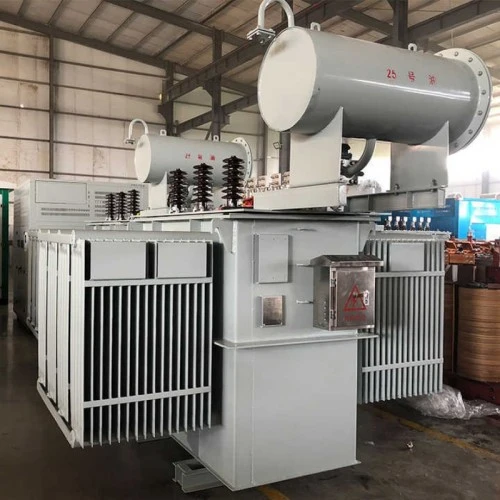

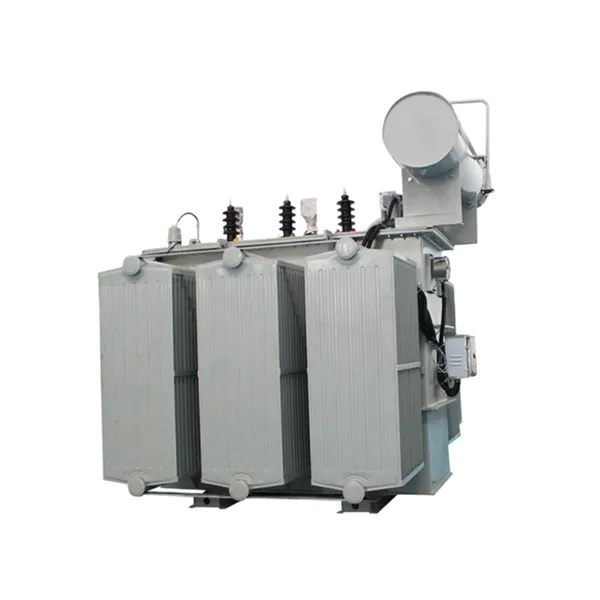

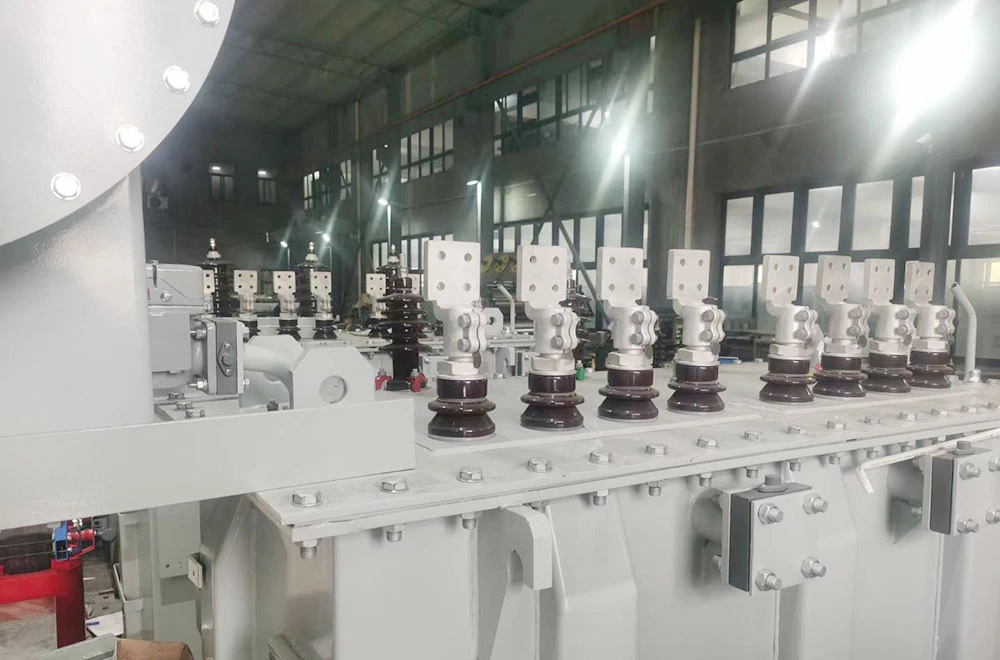

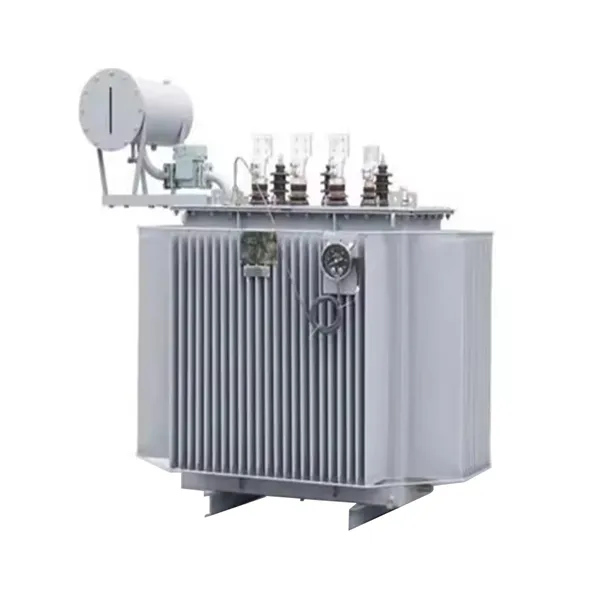

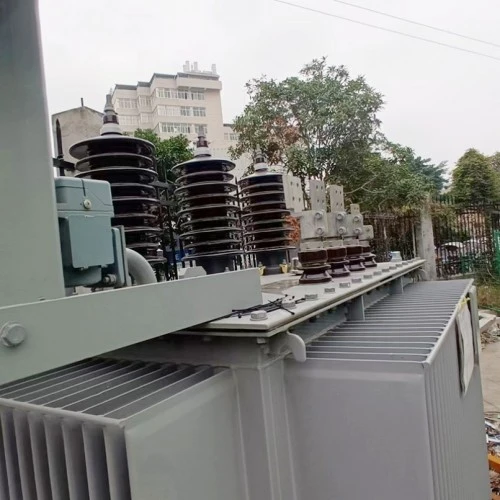

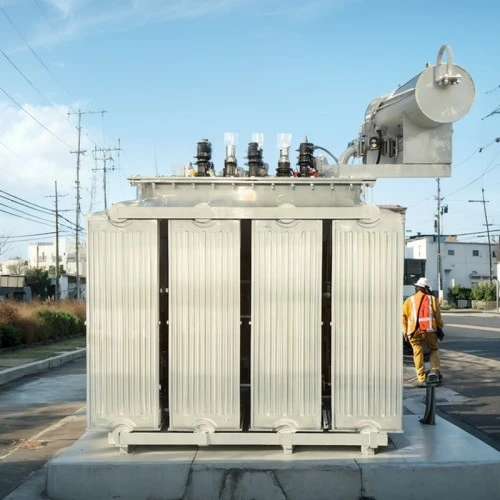

500kva 오일 침수형 야외 고전압 변압기

500kVA 정격의 이 3상 오일 침지형 실외 고전압 변압기는 10kV 또는 35kV와 같은 고전압을 0.4kV와 같은 저전압 레벨로 강압하도록 설계되어 단자 배전 시스템에 이상적입니다. 이 변압기는 계단형 랩 조인트 설계를 갖춘 고투과성 냉간 압연 방향성 규소강으로 구성된 코어를 갖추고 있어 히스테리시스 및 와전류 손실을 효과적으로 줄입니다. 무부하 손실 값은 국가 표준보다 훨씬 뛰어납니다.

고전압 권선과 저전압 권선은 모두 무산소 구리 도체로 만들어집니다. 저전압 권선은 세로 오일 덕트가 있는 포일 권선 구성을 채택하여 기계적 강도와 단락 저항 성능을 크게 향상시킵니다. 완전히 밀봉된 골판형 탱크 설계는 탁월한 열 방출을 제공하는 동시에 오일량 변화를 자동으로 보상합니다. 이 설계는 절연 오일과 주변 공기 사이의 접촉을 방지하고 오일 산화 및 습기 유입을 방지하여 서비스 수명을 연장합니다.

유침 변압기는 그리드 전압 변동을 수용하기 위해 다양한 태핑 범위(±5%, ±2×2.5%)를 지원합니다. 작고 견고한 구조는 기둥 장착형, 플랫폼 또는 지상 옥외 설치에 적합하여 다양한 기후 조건에서 안정적인 성능을 보장합니다.

제품 매개변수(사양)

제품 기능 및 응용

주요 특징

높은 에너지 효율성: 고투과성 실리콘강과 최적화된 코어 구조를 활용하여 무부하 손실을 기존 제품에 비해 15% 이상 줄이고 장비 수명 동안 측정 가능한 에너지 절감 효과를 제공합니다.

완전 밀봉 구조: 골판형 탱크 설계로 보호 장치가 필요 없으며 오일 산화 및 수분 흡수를 방지하고 유지 관리가 필요 없는 작동이 가능합니다.

우수한 내후성: -25°C ~ +40°C의 주변 온도와 최대 1000미터의 고도에서 안정적으로 작동합니다. IP54 보호는 먼지와 비에 대한 저항력을 보장합니다.

높은 단락 내성 기능: 권선은 견고한 클램핑 시스템으로 기계적으로 강화되었으며 단락 충격 테스트를 통과하여 그리드 오류 시 안전을 보장합니다.

유연한 설치: 컴팩트한 크기로 기둥 장착형, 플랫폼 또는 지상 설치를 지원하여 도시 및 시골 현장의 제약 조건에 모두 적응합니다.

주요 응용 시나리오

도시 배전 네트워크: 안정적인 터미널 배전이 필요한 주거 지역, 상업 지구 및 산업 단지에 적합합니다.

산업 시설: 제조 공장, 가공 라인, 중장비에 안정적인 저전압 전력을 공급하여 변동하는 부하를 쉽게 처리합니다.

재생 가능 에너지 프로젝트: 실외 환경에 대한 강력한 적응력으로 승압 또는 배전 응용 분야를 위한 광전지 및 풍력 발전 시스템에 널리 사용됩니다.

인프라 건설: 높은 전원 공급 장치 신뢰성이 중요한 공항, 지하철 시스템, 병원 및 데이터 센터에 배포됩니다.

임시 및 비상 전원 공급 장치: 컴팩트하고 이동 가능한 디자인으로 임시 변전소 또는 긴급 수리 시나리오에 이상적입니다.

생산 세부사항

핵심소재 및 제조공정

코어는 45° 계단식 랩 조인트 설계를 갖춘 고투과성 냉간 압연 방향성 규소강을 사용하여 제조됩니다. 코어 라미네이션은 정밀하게 절단되고 자동으로 적층되어 단단한 접합과 균일한 자기 경로를 보장합니다. 코어는 반건식 유리 테이프로 단단히 묶여 있어 진동과 소음을 최소화하는 동시에 무부하 손실을 줄입니다.

권선 구조

고전압 및 저전압 권선은 모두 무산소 구리 도체를 사용하여 감겨져 있어 높은 전기 전도성과 낮은 저항 손실을 제공합니다. 저전압 권선은 층간 절연이 균일하고 세로 방향 오일 덕트가 있는 포일 권선 구성을 채택하여 기계적 강도와 단락 저항 성능을 크게 향상시킵니다.

단열 및 냉각 시스템

고품질 미네랄 절연 오일은 유전 매질과 냉각제 역할을 하여 뛰어난 화학적 안정성과 유전 강도를 제공합니다. 오일-페이퍼 절연 시스템은 엄격한 진공 건조 및 오일 충전 공정을 거쳐 잔류 수분과 기포를 제거하고 표준 요구 사항보다 훨씬 높은 부분 방전 개시 전압을 보장합니다.

탱크 및 씰링 구조

탱크는 열 방출과 열팽창 보상을 모두 제공하는 골판지 패널 설계를 갖추고 있어 외부 보호 장치가 필요하지 않습니다. 완전히 밀봉된 구조는 오일 산화 및 습기 유입을 방지하여 변압기의 수명 기간 동안 유지 관리가 필요 없는 작동을 보장합니다. 압력 릴리프 밸브와 오일 레벨 게이지가 표준 안전 기능으로 제공됩니다.

품질 및 테스트 보증

각 기름에 잠긴 옥외 고전압 변압기 무부하 손실 및 부하 손실 측정, 단락 임피던스 테스트, 유도 과전압 내성 테스트, 부분 방전 테스트 및 낙뢰 충격 테스트를 포함하여 배송 전에 포괄적인 일상 및 유형 테스트를 거칩니다. 모든 핵심 성과 지표는 국가 표준과 IEC 사양의 요구 사항을 모두 초과하므로 복잡한 현장 조건에서도 장기적으로 안정적인 작동을 보장합니다.

Q&A: 주요 제품 통찰력

Q1: 500kVA 유침형 실외 고전압 변압기란 무엇이며 어디에 사용됩니까?

A: 이 변압기는 500kVA 용량으로 10kV 또는 35kV와 같은 고전압을 0.4kV와 같은 저전압 레벨로 강압합니다. 이는 옥외 설치와 장기적인 신뢰성이 필수적인 도시 배전 네트워크, 산업 단지, 재생 에너지 프로젝트 및 인프라 애플리케이션에 널리 사용됩니다.

Q2: 이 변압기를 에너지 효율적으로 만드는 이유는 무엇입니까?

A: 고투과성 방향성 규소강판 사용과 최적화된 코어 조인트 설계를 통해 에너지 효율을 달성합니다. 이러한 기능은 기존 제품에 비해 무부하 손실을 15% 이상 줄여 변압기의 작동 수명 동안 상당한 전력 절감 효과를 제공합니다.

Q3: 완전 밀봉 구조의 이점은 무엇입니까?

A: 완전히 밀봉된 골판형 탱크로 인해 컨서베이터 및 브리더 시스템이 필요하지 않습니다. 이는 절연유가 대기와 접촉하는 것을 방지하여 산화 및 수분 흡수를 방지합니다. 이는 유지 관리 요구 사항을 줄이고 오일과 변압기의 서비스 수명을 연장합니다.

Q4: 이 변압기는 단락 조건에서 어떻게 작동합니까?

A: 500kVA 오일 침지형 실외 고전압 변압기는 기계적으로 강화된 권선 구조와 견고한 클램핑 시스템으로 설계되었습니다. 전국적으로 인정받는 테스트 실험실에서 단락 충격 테스트를 성공적으로 통과하여 그리드 오류 시 안정적인 성능과 안전성을 보장합니다.

Q5: 어떤 보증 및 판매 후 지원이 제공됩니까?

A: 당사는 정상적인 사용 시 제조 결함에 대해 5년 보증을 제공합니다. 평생 기술 지원 및 예비 부품 가용성이 제공됩니다. 장애 발생 시 통보 후 1시간 이내에 대응하고, 국내에서는 24시간 이내에 기술인력을 파견합니다. 변압기는 30년 이상의 사용 수명을 갖도록 설계되었습니다.

루가오 파워를 선택하는 이유는 무엇입니까?

인증 및 품질 보증

ISO 9001:2008 품질경영시스템 인증

CE 마크

국립 변압기 품질 감독 및 테스트 센터의 유형 테스트 보고서

배송 전 100% 정기 테스트: 무부하 손실, 부하 손실, 단락 임피던스, 유도 과전압, 부분 방전, 낙뢰 충격 등

포장 및 배송

포장: 해상, 육상 또는 철도 운송에 적합한 나무 상자 또는 내후성 포장 포장

배송 조건: 오일 충전, 밀봉, 공장 테스트 보고서, 사용 설명서 및 설치 도면 포함

표준 액세서리: 오일 레벨 게이지, 압력 릴리프 밸브, 다이얼 온도계, 부싱, 접지 볼트 및 전체 하드웨어 세트

애프터 서비스 약속

5년 보증: 시운전 후 정상적인 사용 중에 발생하는 품질 문제에 대해 무료로 수리 또는 교체해 드립니다.

평생 서비스 지원: 제품 수명주기 전반에 걸쳐 기술 지원 및 예비 부품 가용성.

30년 설계 수명: 고급 소재로 제작되어 장기적인 신뢰성을 보장합니다.

비상 대응: 오류 알림 후 1시간 이내에 응답합니다. 24시간 이내 국내 현장 서비스.
