전압 변동, 낙뢰 서지 및 지속적인 과부하 조건으로 인해 배전망에서 권선 변형 및 조기 절연 오류가 발생하는 경우가 많습니다. 중국에 본사를 둔 전력 변압기 전문 공장으로 운영되는 Lugao Power Co., Ltd.는 정밀하게 감긴 구리 권선, 고급 코어 어닐링 기술 및 견고한 오일 침지 절연 시스템을 통해 이러한 전송 취약성을 제거합니다. 2016년부터 당사의 ISO9001 및 SGS 인증 제조 시설은 극한의 그리드 교란을 흡수하는 강력한 승압 및 강압 장치를 제공해 유틸리티 변전소와 산업 플랜트에 안정적인 전압 조절 및 장기적인 전기 신뢰성을 제공했습니다.
고전압 전력 변압기 성능을 좌우하는 전기적, 기계적 힘은 무엇입니까?
중간 전압 변환만 처리하는 표준 배전 변압기와 달리 전력 변압기 솔루션은 두 가지 상충되는 요구 사항을 해결해야 합니다. 즉, 발전기 출력 전압을 전송 수준까지 높이거나 고전압, 고용량 전력을 배전 수준으로 낮추는 동시에 그리드 오류 중에 생성되는 막대한 전자기력과 단락 전류 서지를 견뎌야 합니다.
기존의 권선 구조는 지속적인 방사형 전자기력 하에서 변형되거나 심지어 붕괴되기 쉬우며 잠재적으로 갑작스러운 회전 간 단락 및 치명적인 고장을 유발할 수 있습니다. 당사의 맞춤형 엔지니어링 장치는 최적화된 코어 클램핑 시스템, 고강도 절연 보드 및 견고한 탱크 구조를 갖추고 있습니다. 이 설계는 축방향 및 방사형 전자기력의 완전한 분리를 달성하여 권선 변위와 과도한 핫스팟 온도 상승을 효과적으로 방지합니다. 이러한 최적화된 기계 설계 덕분에루가오 전력 변압기장기간, 연속, 고부하 전송 조건에서 최대 28%의 서비스 수명 연장을 제공합니다.
핵심 야금 및 권선 기술은 어떻게 핫스팟 및 절연체 노화를 방지합니까?
자격을 갖춘 전력 변압기 공급업체를 감사할 때 유틸리티 엔지니어링 팀은 핵심 재료 선택, 권선 기술 및 통합 절연 조정에 중점을 두어야 합니다. 장거리 전송 중 반복적인 부하 변화는 코어 조인트와 권선 도체에 국부적인 과열을 쉽게 일으키고, 오일 품질 저하, 종이 절연 취성 및 돌이킬 수 없는 유전 파괴를 더욱 가속화합니다.
|
내부 구성 요소
|
기본 재료 선택
|
코어/권선 처리
|
성과 지표
|
1차 장애 예방
|
|
고투과성 코어 라미네이션
|
고급 냉간압연 방향성 규소강(27QG120)
|
스텝 랩 조인트 및 응력 완화 어닐링
|
무부하 손실 ≤ 표준 IEC 60076
|
코어 포화 및 자속 누출 핫스팟을 방지합니다.
|
|
정밀 상처 HV/LV 권선
|
무산소 구리 도체 + 프리미엄 크래프트 종이 절연
|
연속 나선형 권취 및 진공 건조
|
동적 단락 내성 ≥ 2.5% 리액턴스 편차
|
갑작스러운 고장 전류에서 권선 좌굴 제거
|
|
대형 탱크 구조
|
고강도 구조용강(Q345R)
|
로봇 용접 및 압력 기밀 테스트(0.3 MPa)
|
누출율 제로(24시간 침수 테스트)
|
내부 아크 압력으로 인한 오일 누출 및 탱크 파열 방지
|
|
고급 오일 절연 시스템
|
고급 미네랄 오일 또는 생분해성 천연 에스테르 유체
|
진공 오일 충전 및 열유 순환 건조
|
항복 전압 ≥ 60kV(IEC 60156)
|
부분방전 방지 및 방열 촉진
|
Lugao는 어떤 맞춤형 전압, 용량 및 냉각 스타일을 제공할 수 있습니까?
Lugao Power Co., Ltd.는 전문 코어 절단 라인, 와인딩 머신, 진공 건조 오븐 및 최대 출력 테스트 베이를 갖춘 ISO9001 및 SGS 인증 생산 작업장을 소유하고 있습니다. 모든 제품은 IEC, GB, CE 및 CCC 국제 표준을 엄격하게 준수하여 제조되어 원래 변전소 레이아웃을 수정하지 않고도 직접 플러그 앤 플레이 교체를 지원합니다.
전압 등급 및 용량 범위
Lugao는 다양한 전송 수준 및 배전 네트워크 요구 사항에 맞게 여러 전력 변압기 전압 등급을 개발합니다.
· 132kV / 110kV 승압/강압 전력 변압기:대규모 변전소, 발전소 계통 연결 시스템, 대량 전력 전송이 필요한 중공업 구역용으로 설계되었습니다. ONAN 또는 ONAF 냉각 기능을 갖춘 견고한 오일 침지형 탱크 구조를 채택하여 탁월한 단락 내구성과 극히 낮은 부분 방전 수준(5pC 이하)을 특징으로 하며 부싱 및 탭 절환기의 검사 및 유지 관리를 용이하게 합니다.
· 33kV / 35kV 전력 변압기:중규모 산업 플랜트, 풍력 발전 단지 수집 변전소 및 캠퍼스 배전 네트워크에 적합합니다. 이 제품은 작은 설치 공간과 높은 효율성의 균형을 유지하며 그리드 전압 변동을 수용할 수 있는 유연한 냉각 옵션과 사용자 정의 가능한 전압 탭을 제공합니다.
· 11kV 배전용 전력 변압기:상업 단지, 주거 공동체, 농촌 전기 프로젝트에 이상적입니다. 오일 컨서베이터가 필요 없는 골판형 오일 탱크 설계를 특징으로 하여 유지 관리 빈도를 줄이고 열악한 실외 환경에서도 안정적인 작동을 보장합니다.
냉각 방식 옵션
모든 Lugao Transformer 장치는 유연한 냉각 구성을 제공하여 현장 조건에 따라 열 성능을 최적화합니다.
· ONAN(오일 천연 공기 천연):냉각을 위해 자연 대류에 의존합니다. 주변 조건이 양호한 중간 부하 애플리케이션에 이상적입니다.
· ONAF(석유 천연 공기 강제):강제 공기 냉각 팬으로 자연적인 오일 순환을 강화하여 지속적인 과부하 용량을 약 30% 증가시킵니다.
· OFAF(석유공군):강제 공기 열 교환기를 통해 강제 오일 순환을 구현하여 까다로운 환경에서 대용량 전력 변압기 설치 시 열 방출을 최대화합니다.
공간이 제한된 변전소에 이상적인 전력 변압기 구성을 선택하는 방법은 무엇입니까?
전력 변압기선택 시 사이트 공간 제약, 부하 증가 예측 및 그리드 오류 수준 요구 사항을 종합적으로 고려해야 합니다. 바닥 공간이 풍부한 전통적인 대규모 변전소의 경우 외부 라디에이터가 있는 기존 3상 유침 장치가 선호되는 솔루션입니다. 균일한 전자기 응력 분포를 처리하며 유지 관리 담당자는 인접한 장비의 전원을 차단하지 않고도 부싱과 탭 절환기를 쉽게 검사할 수 있습니다.
도시 지하 변전소 및 소형 GIS(가스 절연 변전소) 설치의 경우 통합 라디에이터 패널을 갖춘 로우 프로파일 설계가 더 적합합니다. Lugao는 맞춤형 설치 공간 최적화를 제공하여 현대 도시 그리드 확장 요구 사항을 충족하기 위해 일관된 전력 처리 용량과 냉각 효율성을 유지하면서 전체 바닥 공간 요구 사항을 최대 15%까지 줄입니다.
장기간 운전 시 높은 오일 온도와 부분 방전 서지를 해결하는 방법은 무엇입니까?
Lugao 변압기에 사용되는 구성 요소는 과도한 오일 온도 상승과 제어되지 않는 부분 방전(PD)이라는 두 가지 일반적인 작동 문제를 효과적으로 해결합니다. 고전압 스트레스와 지속적인 부하 전류에 장기간 노출되면 상당한 구리 및 철 손실이 발생하여 절연유의 절연 강도가 저하되고 권선 간 절연이 저하됩니다. 이는 결국 부분 방전과 가스 축적을 유발하여 잠재적으로 치명적인 플래시오버 사고를 초래할 수 있습니다.
고효율 라디에이터 뱅크와 결합된 당사의 독점적인 내장형 핫 오일 순환 및 진공 건조 프로세스는 절연 오일을 지속적으로 순환하고 냉각시킵니다. 24시간 연속 완전 부하 작동(주위 온도 ≤ 40°C) 동안 상부 오일 온도를 75°C 미만으로 안정적으로 제어하고, 권취지 절연을 위한 완전한 유전체 보호를 유지하고, 내부 가스 평형을 안정화하며, 핫스팟 축적으로 인한 국부적인 방전 및 오일 분해를 방지합니다.
우리의 생산 라인을 지켜보세요동영상
Lugao의 Power Transformer 제조 우수성을 직접 경험해 보십시오.[YouTube에서 전체 생산 투어를 보려면 여기를 클릭하십시오.]
관련 제품 살펴보기

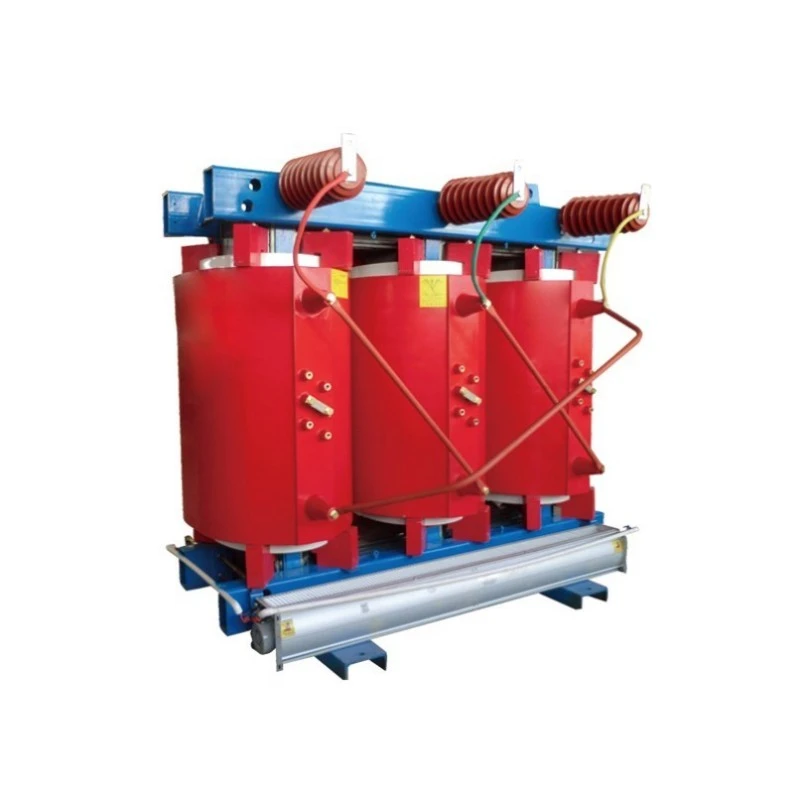

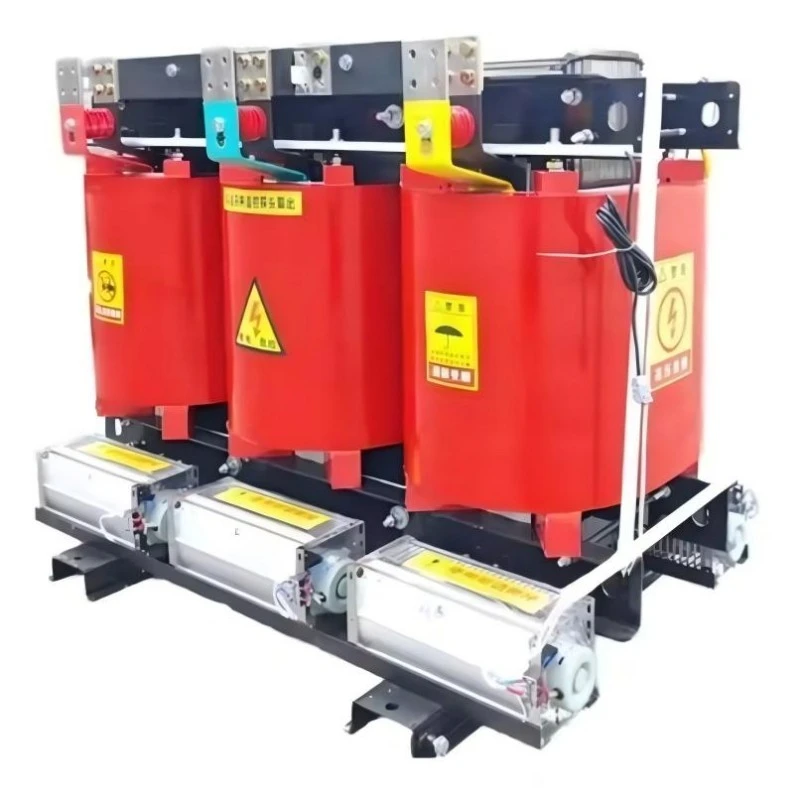

· [10KV 비정질 합금 건식 변압기] — 에너지 효율적인 실내 배전 애플리케이션에 이상적입니다.
· [33kV 35kV 유침 변압기] — 산업 및 재생 가능 프로젝트를 위한 견고한 중간 전압 솔루션입니다.
· [132kV 110kV 50MVA 125MVA 유입형 변압기] — 공공 송전 네트워크를 위한 고용량 백본입니다.

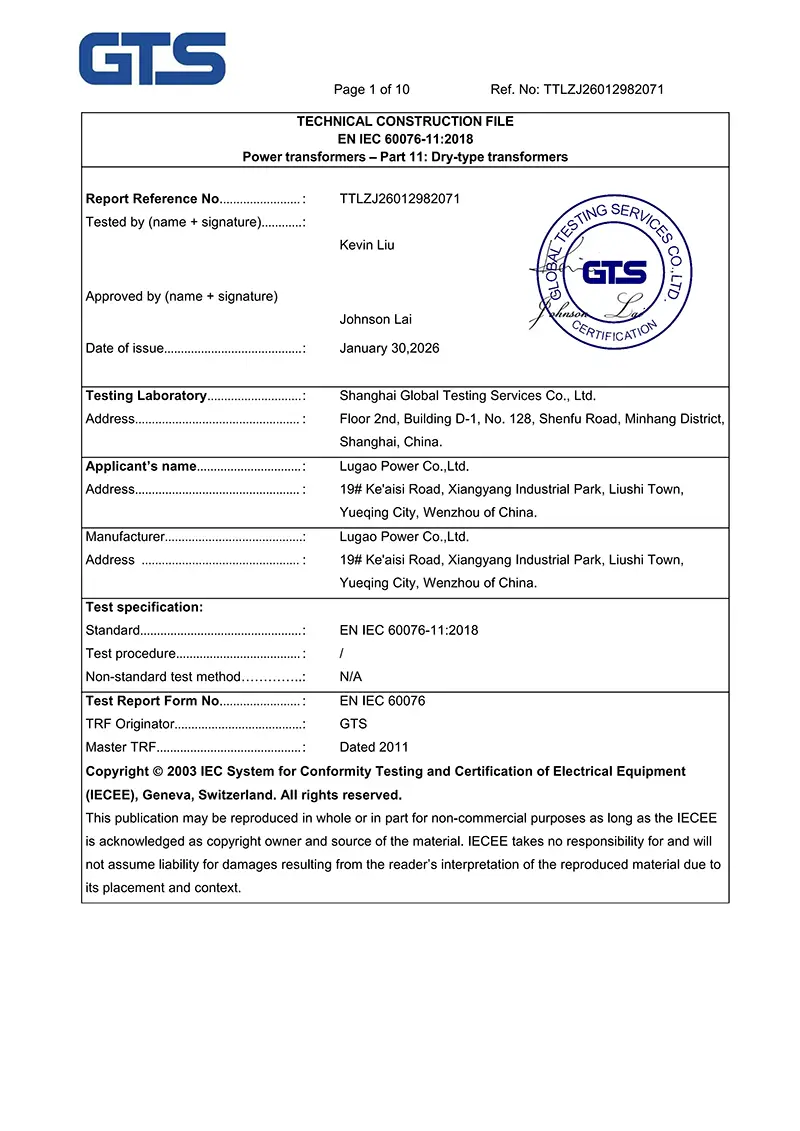

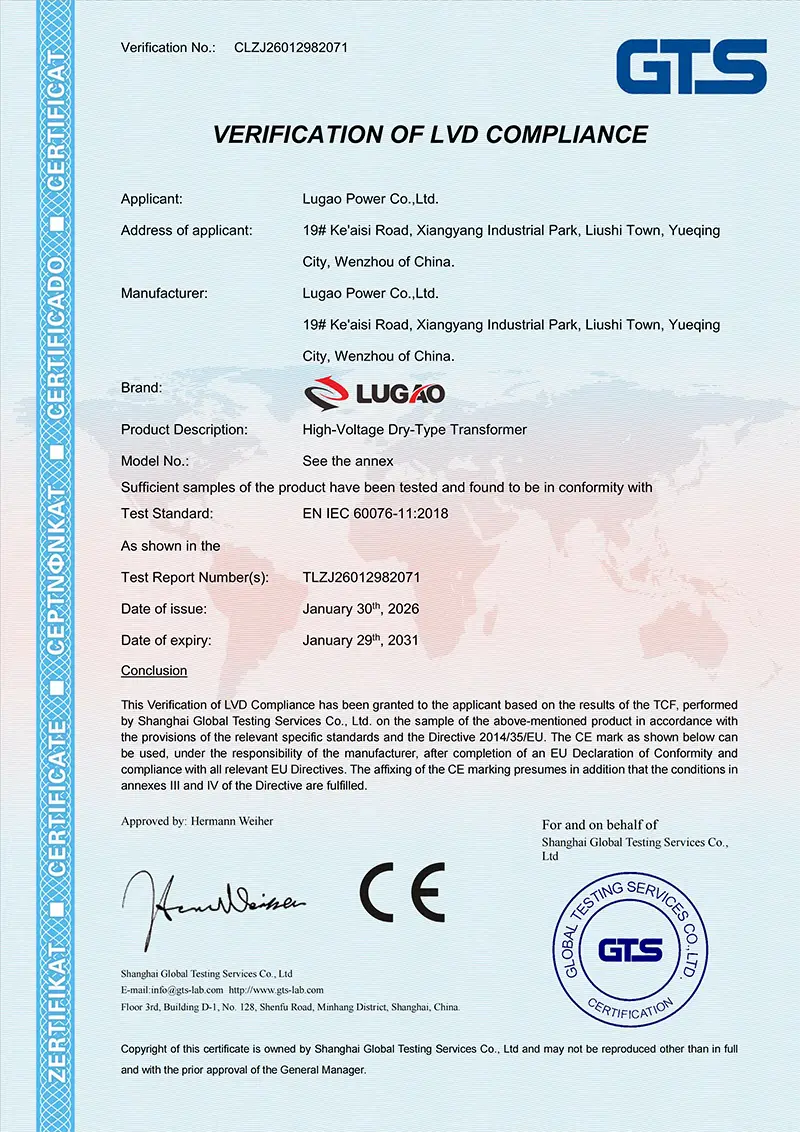

출처: Lugao Power Co., Ltd. 공식 기술 문서 및 IEC 표준 인증 테스트 보고서.
