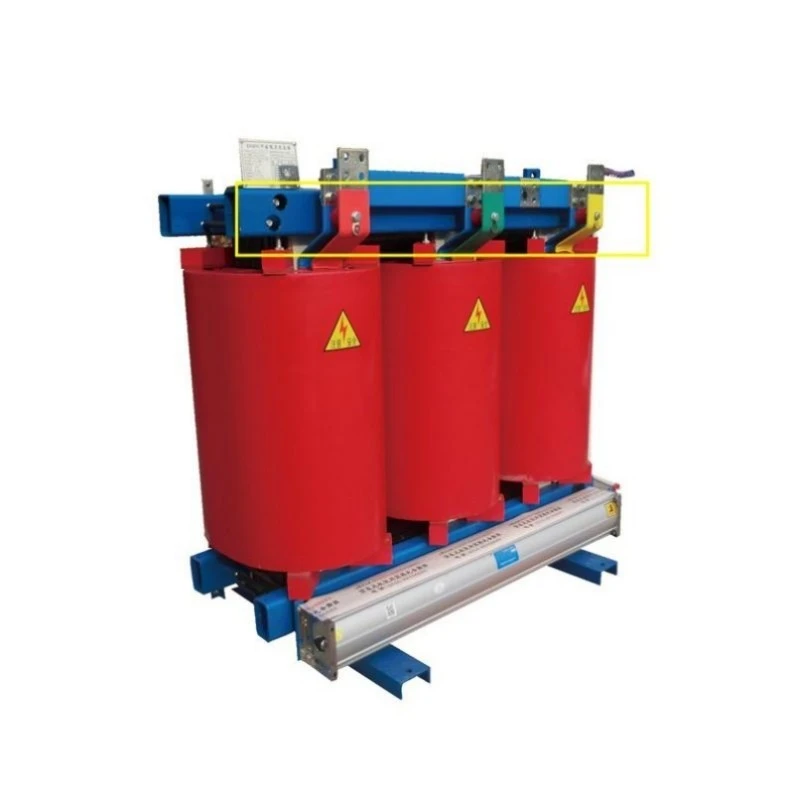

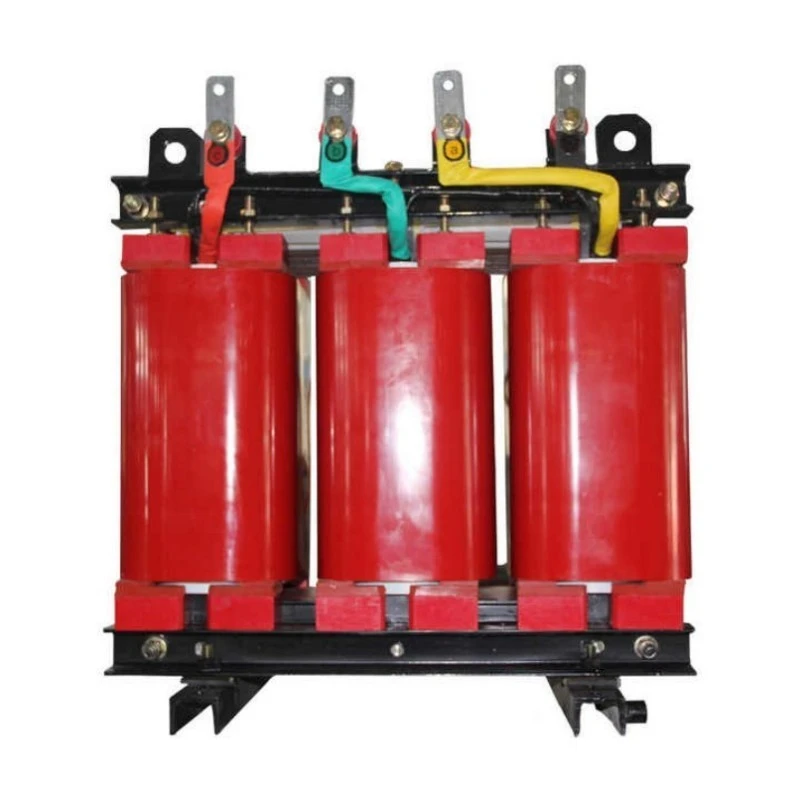

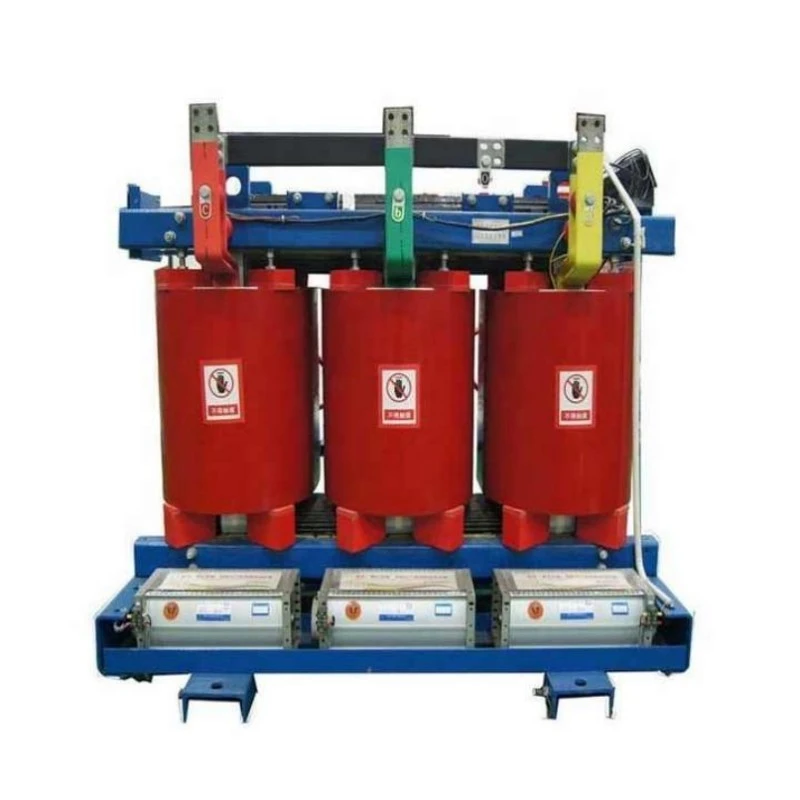

공냉식 에폭시 수지 건식 변압기

Lugao Power는 공기 냉각 에폭시 수지 건식 변압기 솔루션을 전문으로 하는 중국 공장입니다. 오일이 없고 화재에 안전한 이 변압기는 데이터 센터, 공장, 태양열 발전소, 풍력 발전소 및 상업용 건물에 안정적인 전압 변환을 제공합니다. 공장 직접 공급, IEC 준수 설계 및 맞춤형 전압, 용량, 냉각 및 인클로저 옵션을 사용할 수 있습니다.

문의 보내기

제품 설명

그것은 무엇입니까?

공냉식 에폭시 수지 건식 변압기는 모든 고전압 및 저전압 권선이 진공 압력 하에서 주조 에폭시 수지에 완전히 캡슐화되어 있는 완전 오일 프리 전력 변환 장치입니다. 절연 및 냉각을 위해 광유 또는 합성 액체에 의존하는 기존 변압기와 달리 이 장치는 자연 대류(AN) 또는 선택적 강제 공기(AF) 등 공기만 냉각 매체로 사용합니다. 에폭시 수지는 1차 전기 절연, 습기 및 오염 물질에 대한 기계적 보호, 단락 힘을 견디는 견고한 구조 등 세 가지 역할을 합니다.

그것은 무엇을 합니까?

전압변환 : 산업용, 상업용, 주거용 부하에 대해 중전압(6kV, 10kV, 20kV, 35kV)을 활용전압(208V, 400V, 480V, 690V)으로 강압합니다. 또는 재생에너지 그리드 상호 연결을 위해 전압을 높입니다.

화재 안전 배전: 화재 규정에 따라 석유 충전 변압기가 금지된 건물, 지하 주차장, 병원, 데이터 센터 내부에 전기를 공급합니다. 자기 소화성 에폭시(UL 94 V-0 등급)는 화염을 전파하지 않습니다.

민감한 부하를 위한 청정 전력: 1차 회로와 2차 회로 간의 절연을 제공하고, 고조파를 필터링하고, 서지를 억제하고, 의료 영상 장비, CNC 기계 및 실험실 장비를 방해하는 접지 루프를 제거합니다.

실외 및 혹독한 환경 작동: 옵션 IP54 또는 IP65 인클로저를 사용하면 변압기는 성능 저하 없이 비, 눈, 먼지 폭풍, 염수 분무 및 -30°C ~ +55°C의 극한 온도를 견딥니다.

본질적으로 공기 냉각식 에폭시 수지 건식 변압기는 안전, 환경 준수 및 장기적인 신뢰성이 협상 불가능할 때마다 선호되는 선택입니다.

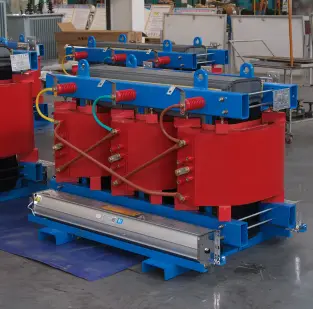

Air Cooling Epoxy Resin Dry Type Transformer

제품 매개변수(사양)

매개변수	표준 범위/값
정격 용량	50kVA ~ 8000kVA(맞춤 크기 가능)
1차 전압	3.3kV, 6kV, 6.6kV, 10kV, 10.5kV, 11kV, 20kV, 33kV, 35kV
2차 전압	208V, 220V, 380V, 400V, 415V, 440V, 480V, 575V, 690V
태핑 범위	오프 회로: ±2×2.5% 또는 ±5%(부하 시 탭핑 옵션)
빈도	50Hz 또는 60Hz(이중 주파수 가능)
벡터 그룹	Dyn11, Yyn0, Yd11, Dd0, YNd11, ZZ(0) (주문시 지정)
절연 등급	클래스 F(155°C) 또는 클래스 H(180°C)
온도 상승 한계	클래스 F: ≤100K; 클래스 H: ≤125K(저항법)

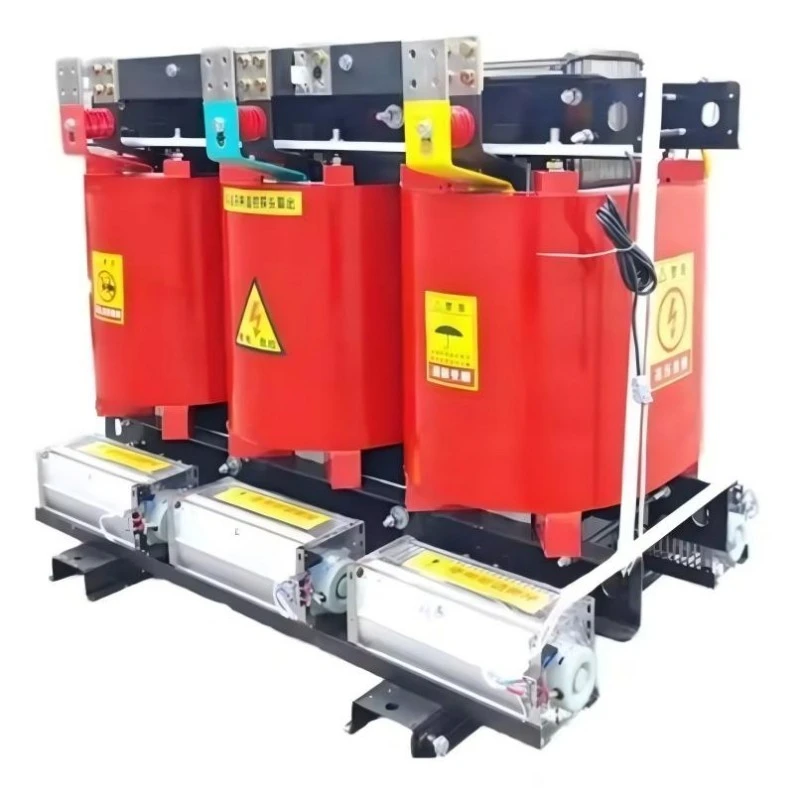

냉각방식	AN(자연 공기) 표준; AF(강제 공기) 옵션
인클로저 보호	IP00(개방형), IP20, IP23, IP54, IP65(옵션)
부분방전 수준	≤5 pC @ 1.1×Ur(공장 테스트 완료)
단락 임피던스	4%, 5%, 6%, 8%, 10%(IEC 60076에 따름)
음압 레벨	48dB ~ 65dB(용량에 따라 다름)
임펄스 내전압	LI 75 AC 35(10kV 등급); LI 95 AC 38(20kV 등급); LI 170 AC 70 (35kV급)
주변 온도	-25°C ~ +50°C(표준); -40°C ~ +55°C(추운 기후 버전)
상대습도	0% ~ 100%(비응축 작동)
최대 고도	1000m(1000m 이상에서는 감소, 공장에 문의)
설계 표준	IEC 60076-11, IEEE C57.12.91, GB 1094.11, CSA C88
예상 서비스 수명	최소한의 유지보수로 30년 이상 사용 가능

Dry Type Transformer IEC 60076

제품특징 및 활용방안(Q&A 형식)

Q1: 개방형 설계보다 에폭시 수지 절연이 우수한 이유는 무엇입니까?

A: 세 가지 주요 장점이 있습니다. 첫째, 습기 내성 - 에폭시는 비흡습성입니다. 공기 냉각식 에폭시 수지 건식 변압기는 100% 습도에서 몇 주 동안 정지한 후 즉시 재가동되는 반면, 개방형 장치는 예열이 필요합니다. 둘째, 오염 방지 - 전도성 먼지는 단단한 에폭시 표면을 관통할 수 없으므로 추적 및 플래시오버 위험이 제거됩니다. 셋째, 기계적 강도 - 캡슐화된 권선은 변형 없이 정격 전류의 최대 25배까지 단락 힘을 견딜 수 있습니다.

응용 분야: 데이터 센터 - 먼지 축적 위험이 없고, 55dB 미만의 조용한 작동 및 자기 소화성 에폭시가 IT 장비실에 대한 NFPA 75 요구 사항을 충족합니다.

Q2: 기름 없이 야외에서 어떻게 작동합니까?

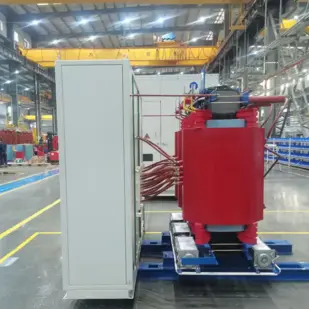

A: IP54/IP65 인클로저(스테인리스 스틸, 경사형 레인루프, 미로 환기 장치)를 갖춘 변압기는 비, 먼지 및 염수 분무를 방지합니다. 에폭시 권선은 오일로 채워진 라디에이터보다 부식에 더 잘 견딥니다. 해안 지역의 경우 316 스테인리스 스틸 인클로저를 사용할 수 있습니다.

적용 분야: 태양광 발전소 및 풍력 발전 단지 - 직원이 없는 원격 위치에서는 오일 샘플링이 없고 누출 검사가 없으며 화재 진압 시스템이 없는 이점을 누릴 수 있습니다. 장치는 -30°C ~ +55°C의 극한 온도에서 수년간 무인 작동됩니다.

Q3: 모터 시동 서지 및 과부하를 처리할 수 있습니까?

답: 그렇습니다. 클래스 H(180°C) 절연은 자연 냉각(AN)에서 110% 연속 과부하를 허용하고 30분 동안 130%를 허용합니다. 강제 공기(AF) 옵션을 사용하면 용량이 20~25% 증가합니다. 팬은 80°C에서 자동으로 시작됩니다. 150%를 초과하는 심각한 순환 과부하의 경우 당사 엔지니어에게 문의하십시오.

응용 분야: 산업 제조 - 자동차 조립 라인 및 스탬핑 공장은 심각한 부하 변동을 경험합니다. 낮은 임피던스(4~6%)는 ±3% 이내의 전압 조정을 유지하는 반면, 에폭시 권선은 오일로 채워진 라디에이터 용접부를 깨뜨릴 수 있는 진동을 견뎌냅니다.

Q4: 정말 유지 관리가 필요 없나요?

답변: 코어 변압기에는 오일 교환, 절연 테스트, 여과, 개스킷 교체가 필요하지 않습니다. 12~24개월마다 3번만 간단한 점검: 압축 공기로 루버/팬 청소, 단자 토크 점검, 인클로저 검사. 연간 총 작업 시간: 자격을 갖춘 전기 기술자가 수행하는 작업은 2시간 미만입니다.

Air Cooling Epoxy Resin Dry Type Transformer

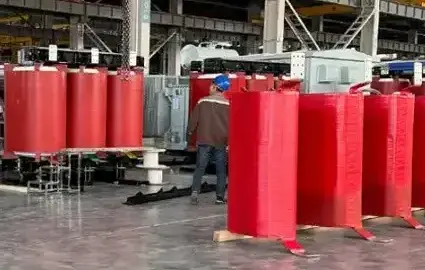

생산 세부 정보 — Lugao가 경쟁사보다 우수한 이유

측면	루가오 어드밴티지	전형적인 경쟁사
진공 수준	0.5mbar 이하 심진공, 2단계 탈기	5-10mbar, 단일 단계 펌프 — 미세 공극 생성
부분방전	≤5 pC @ 1.1×Ur(IEC 한계의 절반)	8-10 pC — 최소 표준만 충족
포일 와인딩 엣지	둥근/둥근 모서리 - 현장 스트레스를 40% 감소시킵니다.	절단된 가장자리 - 코로나 방전 사이트
에폭시 강화	15-20% 잘게 잘린 유리 섬유(균열 방지기, CTE 매칭)	강화되지 않은 수지 - 균열이 전파됩니다.
코어 조인트	5~7단계의 45° 스텝 랩 — 12~15% 더 낮은 무부하 손실	기존의 맞대기 — 손실이 더 높음
온도 센서	위상당 PT100 RTD 3개(1차, 경보, SCADA)	위상당 RTD 1개 — 중복성 없음
단락 테스트	25× 정격 전류, 0.5초에서 무작위 배치 테스트	계산만 가능 - 물리적 검증 없음

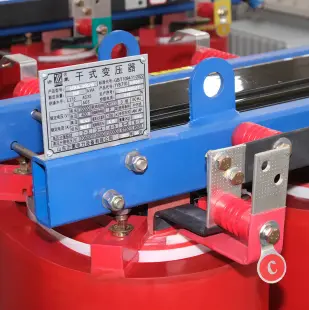

터미널 박스	회전식 180° 도어, 레이저 에칭 태그, 이중 드릴링 패턴	종이 스티커, 접근이 비좁음

자주 묻는 질문(Q&A)

Q1: 공냉식 에폭시 수지 건식 변압기의 실제 효율은 얼마이며, 시간이 지남에 따라 성능이 저하됩니까?

A: 75% 부하(일반적인 작동 지점)에서의 효율은 1000kVA 장치의 경우 98.7%이고 2500kVA 장치의 경우 99.1%로 증가합니다. 효율성은 코어 손실(일정, 규소강 품질에 따라 다름)과 구리 손실(부하 제곱에 따라 다름)에 의해 결정됩니다. 공냉식 에폭시 수지 건식 변압기의 주요 장점은 에폭시 캡슐화가 손실을 증가시키는 습기 유입을 방지하기 때문에 시간이 지나도 효율이 저하되지 않는다는 것입니다. 오일 충전 변압기는 오일 품질이 저하되고 종이 절연체 수분 함량이 증가함에 따라 10~15년 후에 효율성이 저하되는 경우가 많습니다. 당사의 에폭시 장치는 전체 30년 이상의 서비스 수명 동안 공장 효율성을 유지합니다. 우리는 모든 장치에 대해 보장된 손실 값을 제공하며, 현장 테스트에서 보증 기간 내에 더 높은 손실이 나타날 경우 차액을 보상해 드립니다.

Q2: 내 애플리케이션에 적합한 용량을 어떻게 선택합니까?

A: 총 연결 부하를 kVA 단위로 계산한 다음 다양성 요인을 적용하세요. 연속 부하(조명, HVAC, 서버)의 경우 명판을 100% 사용하십시오. 간헐적인 부하(모터, 용접기, 엘리베이터)의 경우 듀티 사이클에 따라 50~70%를 사용합니다. 그런 다음 향후 확장 마진을 20-25% 추가합니다. 예: 연속 부하 800kVA + 모터 부하 400kVA(다양성 계수 0.6 → 240kVA) + 20% 확장 = (800+240)×1.2 = 1248kVA → 1250kVA 또는 1500kVA를 선택하는 공장. 과도한 크기로 인해 초기 비용과 무부하 손실이 증가합니다. 크기가 작으면 과열 및 조기 고장이 발생합니다. 당사의 엔지니어는 무료로 크기 조정 지원을 제공합니다. 부하 목록과 듀티 사이클만 보내면 됩니다. 모터가 많이 사용되는 애플리케이션의 경우 온도 상승 제한을 초과하지 않고 시동 서지를 처리하기 위해 강제 공기 냉각(AF)을 권장합니다.

Q3: 터널이나 금고 등 제한된 공간에 변압기를 설치할 수 있나요?

답: 물론이죠. 그만큼공냉식 에폭시 수지 건식 변압기오일 격납고가 필요하지 않기 때문에 제한된 공간에 이상적입니다(모든 측면에서 2-3미터의 여유 공간 절약). 환기를 위한 최소 간격은 사방 300mm, 위쪽 600mm입니다. 터널 설치의 경우 엔클로저 높이가 200mm 감소된 로우 프로파일 버전을 제공합니다(냉각 루버는 상단이 아닌 측면으로 재배치됨). 그러나 터널의 주변 온도는 다른 장비로 인해 상승할 수 있습니다. 적절한 냉각을 확인하기 위해 열 분석을 수행합니다. 자연 대류가 충분하지 않은 경우 팬이 코어 프레임에 직접 장착된 AF(강제 공기) 옵션은 설치 공간을 늘리지 않고도 추가 냉각을 제공합니다.
