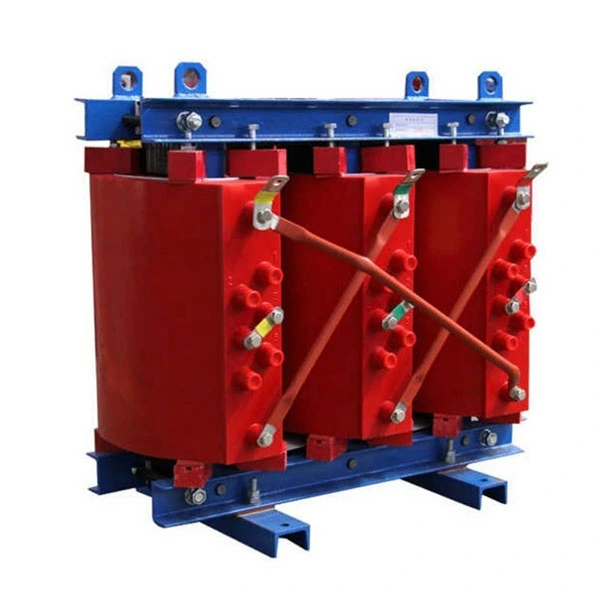

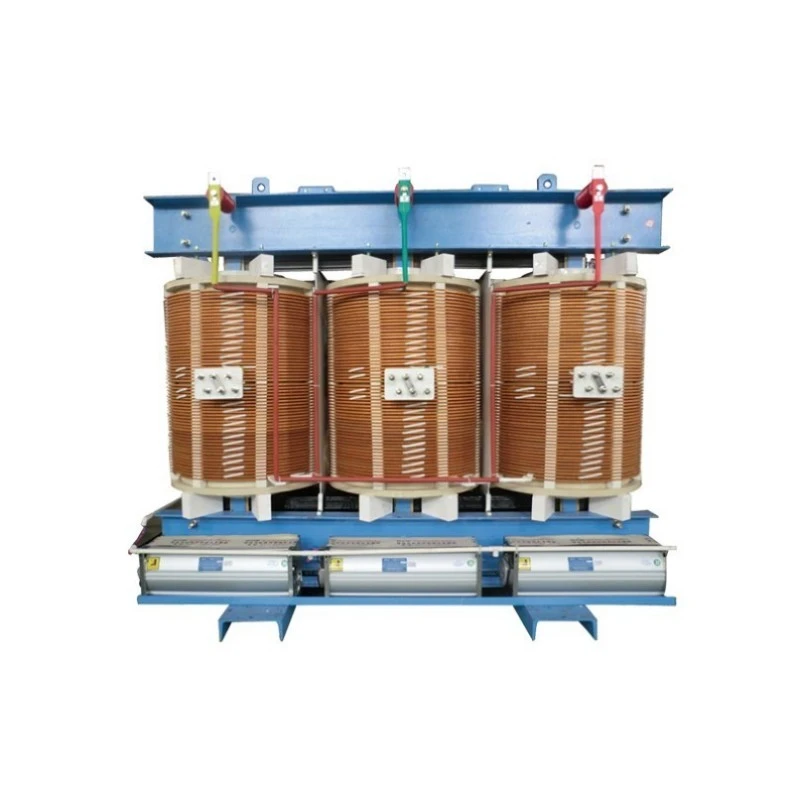

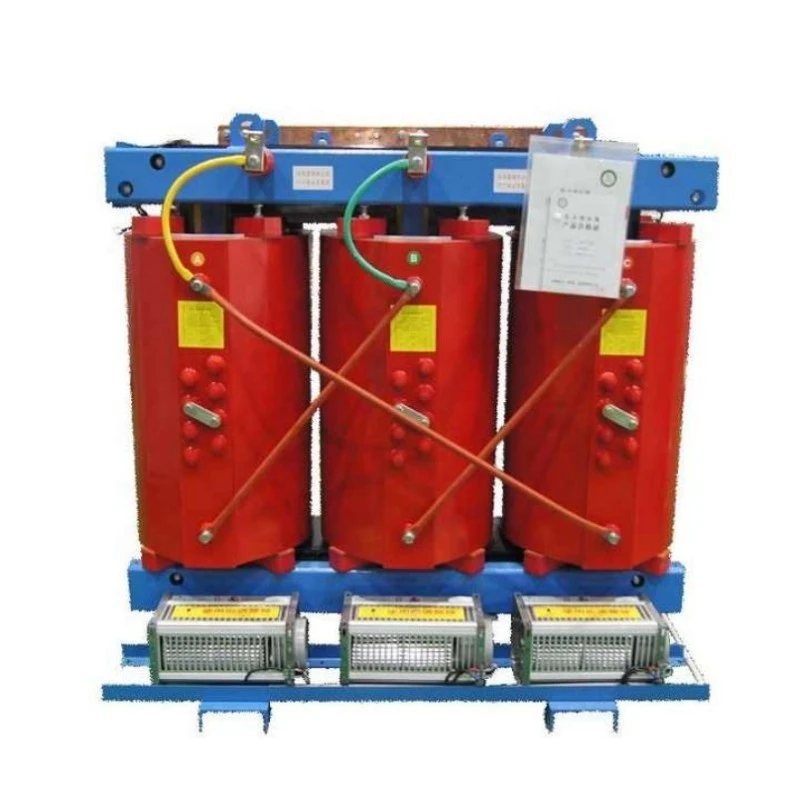

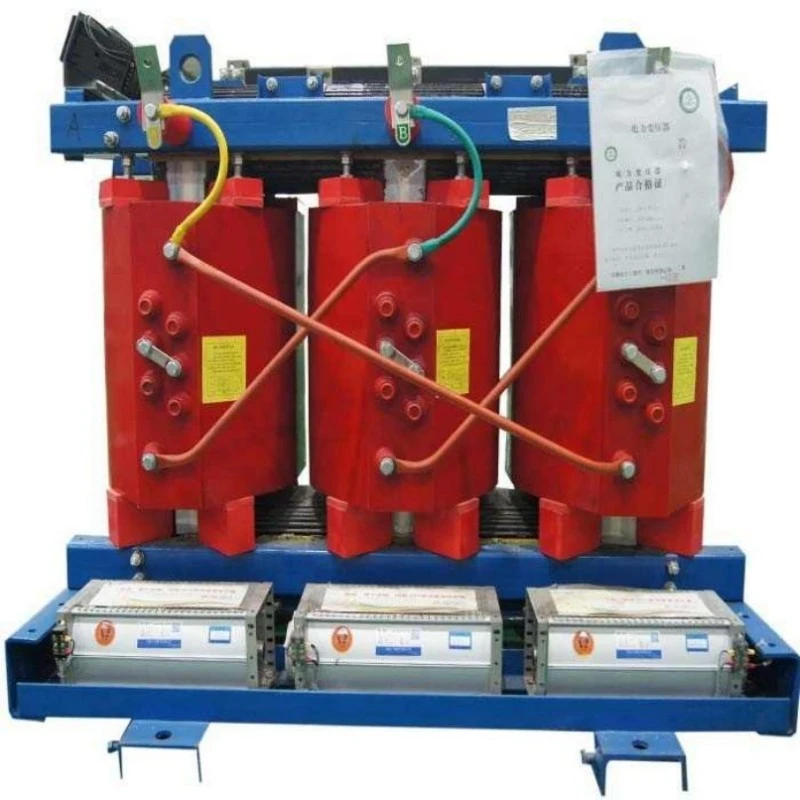

구리 권선 주조 수지 자동 건식 변압기

Lugao Power Co., Ltd.는 안정적인 배전을 위해 프리미엄 동권주형 수지 자동 건식 변압기를 제공합니다. 까다로운 산업 및 상업용 응용 분야에서 뛰어난 효율성, 화재 안전, 유지 관리가 필요 없는 작동을 원하시면 지금 구입하세요. 당사의 구리 권선 주조 수지 자동 건식 변압기는 탁월한 가치를 제공합니다.

문의 보내기

제품 설명

구리 권선 주조 수지 자동 건식 변압기는 고유한 안전성과 최소한의 유지 관리로 안정적인 전압 변환이 필요한 응용 분야를 위해 설계된 고성능 배전 솔루션입니다. 이 고급 변압기는 진공 조건에서 프리미엄 에폭시 수지로 완전히 캡슐화된 100% 구리 권선을 활용하여 탁월한 절연 강도와 환경 보호를 제공하는 견고하고 공극 없는 절연 시스템을 만듭니다.

기존의 오일 충전 변압기와 달리 이 건식 장치에는 가연성 액체가 포함되어 있지 않아 오일 누출과 관련된 화재 위험 및 환경 위험이 없습니다. 자동 변압기 설계를 통해 동등한 절연 변압기에 비해 크기와 무게가 줄어들어 매우 효율적인 전압 조정이 가능하므로 갈바닉 절연이 필요하지 않은 전압 보정, 모터 시동 애플리케이션 및 HVAC 시스템에 이상적입니다.

구리 권선 주조 수지 자동 건식 변압기는 안전성, 공간 효율성 및 작동 신뢰성이 가장 중요한 실내 설치, 상업용 건물, 산업 시설 및 신재생 에너지 시스템에 탁월합니다. 우수한 단락 강도와 우수한 과부하 내성을 갖춘 이 구리 권선 주조 수지 자동 건식 변압기는 까다로운 부하 조건에서도 일관된 전력 품질을 제공합니다.

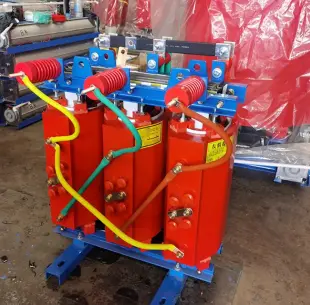

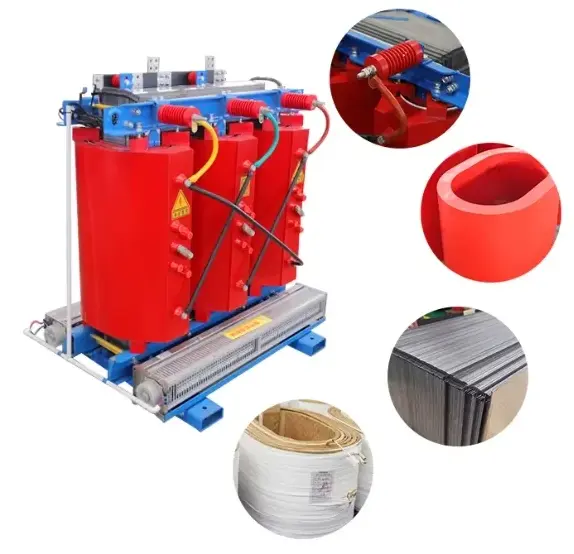

Copper Winding Cast Resin Auto Dry Type Transformer

제품 매개변수(사양)

사양 항목	표준 데이터 / 옵션
상표	루가오전력(주)
유형	동권주형 수지 자동건식
용량 범위	100kVA – 3,150kVA
1차 전압	최대 36kV(맞춤형)
2차 전압	400V – 6,600V(맞춤형)
빈도	50Hz/60Hz
단계	삼상/단상
권선 재료	100% 전해 구리(원형/평형 와이어 또는 포일)
핵심 소재	CRGO(결정립 실리콘강), 저손실 등급
절연 등급	F(155°C) / H(180°C) 표준
온도 상승	100K / 125K
냉각방식	AN(에어 내츄럴) / AF(에어포스 옵션)
벡터 그룹	맞춤형(3상용 Dyn11 표준)
태핑 범위	±2×2.5%(5탭) 표준
부분방전	10pC 이하
인클로저 등급	IP00 – IP54(맞춤형)
적용 가능한 표준	IEC 60076-11, IEEE C57.12.01, GB/T 10228
인증	ISO9001, CE, 유형 테스트 보고서 제공

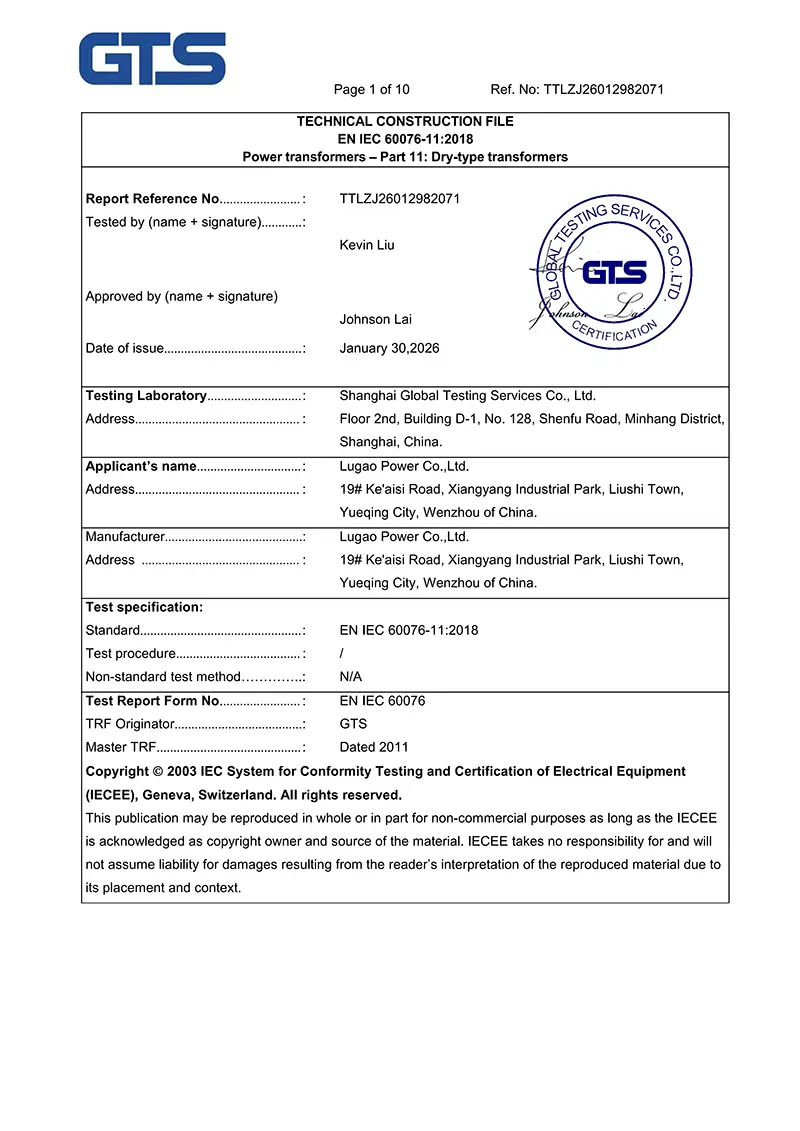

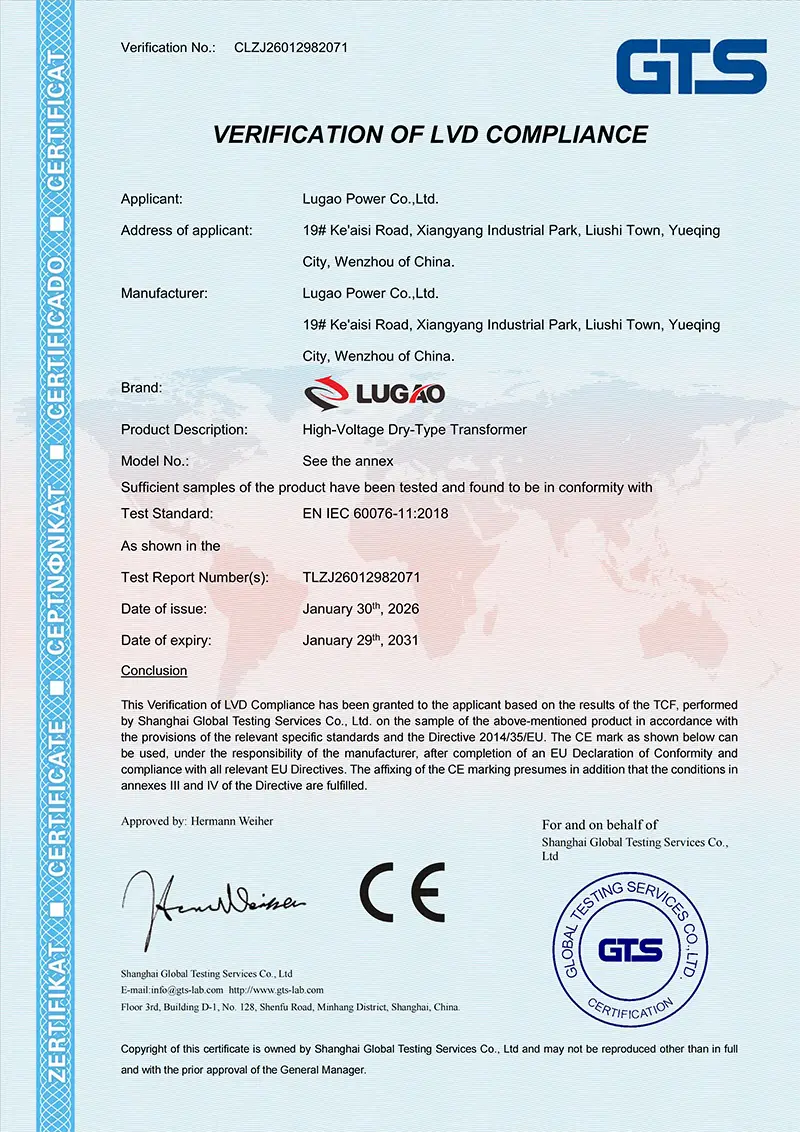

Dry Type Transformer IEC 60076

Lugao ISO 9001 quality management certificate

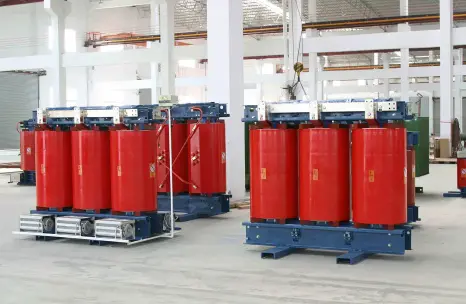

Copper Winding Cast Resin Auto Dry Type Transformer

제품 장점

1. 우수한 전도성 및 에너지 효율성

당사의 변압기는 100% 고순도 전해 구리 권선을 사용하여 알루미늄 대안에 비해 측정 가능한 성능 향상을 제공합니다.

낮은 에너지 손실: 구리의 뛰어난 전도성(IACS 100%)은 동급 알루미늄 설계에 비해 부하 손실을 약 25-30% 줄여 수명 운영 비용을 낮춥니다.

더 높은 열 안정성: 우수한 열 전도성은 와인딩 핫스팟에서 에폭시 캡슐화까지 더 빠르고 균일한 열 방출을 보장합니다.

컴팩트한 설치 공간: 더 높은 전류 밀도 기능으로 동일한 정격 전력에 대해 더 작고 가벼운 변압기를 사용할 수 있어 귀중한 설치 공간이 절약됩니다.

2. 탁월한 단락 내성 성능

높은 기계적 강도: 구리 도체는 정격 전류의 25배에 달하는 고장 전류 하에서도 구조적 무결성을 유지하여 권선 변형이나 절연 실패를 방지합니다.

견고한 캡슐화: 권선은 유리 섬유 강화 에폭시 수지로 진공 주조되어 전자기 결함 힘에 대한 기계적 강성이 뛰어난 견고하고 빈 공간이 없는 블록을 만듭니다.

3. 열악한 환경을 위한 첨단 주조 수지 기술

수분 및 오염 저항성: 완전하게 밀봉된 권선은 수분 흡수, 먼지, 염수 분무 및 산업용 증기를 방지하므로 사전 통전 건조 없이 습도 100% 및 해안 설치에 이상적입니다.

난연제 및 자가 소화: 에폭시 수지 제제는 연소를 지원하지 않으며 독성 연기를 최소화하여 실내, 고층 및 지하 응용 분야의 안전을 보장합니다.

4. 낮은 부분방전 및 절연 수명 연장

공극 없는 진공 주조: 고진공 처리로 내부 기포를 제거하여 장기적인 중전압 신뢰성을 위해 <10pc 부분 방전 수준을 달성합니다.

열 적합성: 구리와 에폭시 수지는 호환 가능한 열팽창 계수를 나타내어 부하 주기 중 내부 응력을 최소화하고 미세 균열 형성을 방지합니다.

5. 최적화된 냉각 및 과부하 성능

통합 냉각 덕트: 정밀하게 설계된 축 덕트는 효율적인 공기 냉각을 위해 자연 대류 "굴뚝 효과"를 생성합니다.

강제 공기(AF) 기능: 옵션으로 제공되는 지능형 팬 시스템을 통해 단열 온도 제한을 초과하지 않고 50%의 비상 과부하 용량을 확보할 수 있습니다.

구리 호일 LV 권선: ≥500kVA 장치의 경우 호일 권선 기술로 단락 강도와 열 방출이 향상됩니다.

6. 유지보수가 필요 없는 수명주기 가치

오일 취급 없음: 액체 유전체가 전혀 없기 때문에 오일 테스트, 여과 및 폐기에 따른 비용과 환경 위험이 제거됩니다.

자가 세척 설계: 매끄럽고 다공성이 없는 에폭시 표면은 먼지 축적을 방지하고 유지 관리가 용이합니다.

부식 방지 구조: 모든 구조적 하드웨어는 장기간 내구성을 위해 부식 방지 처리 또는 스테인리스 스틸을 사용합니다.

응용

산업 시설: 제조 공장의 모터, 펌프 및 공정 장비의 전력 분배

상업용 건물: 고층 구조물의 조명, HVAC 및 사무실 부하를 위한 안전하고 조용한 전원

재생 가능 에너지 시스템: 태양광 인버터 스테이션 및 풍력 발전소 보조 전력을 위한 전압 조절

인프라 프로젝트: 터널, 철도, 공항 및 지하 변전소를 위한 안정적인 전력

모터 시동 및 전압 보정: 중장비 시동을 위한 효율적인 전압 조정

데이터 센터: 민감한 IT 장비를 위한 낮은 고조파 왜곡의 깨끗한 전력

자동 변압기와 절연 변압기

두 변압기 모두 전압 변환에 사용될 수 있지만 자동 변압기와 절연 변압기는 전기 구조와 용도가 다릅니다.

특징	자동 변압기	절연 변압기
전기 연결	1차 권선과 2차 권선은 공통 전기 도체를 공유합니다.	1차 권선과 2차 권선은 전기적으로 분리되어 있습니다.
갈바닉 절연	아니요	예
전압 변환	일반적으로 밀접하게 관련된 전압 레벨 간의 전압 조정 또는 변환에 사용됩니다.	전기 절연을 제공하면서 전압 변환에 사용됩니다.
크기와 무게	동일한 등급에 비해 더 작고 가벼움	일반적으로 더 크고 무겁습니다.
재료 사용량	구리 및 코어 재료가 덜 필요함	별도의 1차 권선과 2차 권선이 필요함
능률	일반적으로 더 높음	별도의 권선으로 인해 일반적으로 더 낮음
일반적인 응용 분야	모터 시동, 전압 보정, HVAC 시스템 및 전압 조정	민감한 장비, 전기 절연, 의료 시스템 및 안전이 중요한 애플리케이션

자주 묻는 질문 – 조달 및 서비스

Q1: 이 구리 권선 주조 수지 자동 건식 변압기를 특정 전압 및 주파수 요구 사항에 맞게 맞춤 설정할 수 있습니까?

답: 그렇습니다. Lugao Power는 맞춤형 변압기 솔루션을 전문으로 합니다. 당사는 현지 그리드 표준 및 애플리케이션 요구 사항에 맞게 다양한 1차/2차 전압 정격, 50/60Hz 주파수 요구 사항 및 특정 태핑 구성을 수용할 수 있습니다.

Q2: 이 변압기의 일반적인 수명은 얼마나 됩니까?

A: IEC 부하 지침에 따른 정상적인 작동 조건에서 절연 시스템은 20년 이상의 연속 서비스 등급을 받았습니다. 액체 유전체가 없기 때문에 오일 분해와 관련된 열적 노화 문제가 제거되고 밀봉된 구조로 절연 재료의 환경 오염이 방지됩니다.

Q3: 어떤 인증과 문서가 제공되나요?

A: 각 구리 권선 주조 수지 자동 건식 변압기에는 정기 테스트 보고서, 재료 인증 및 규정 준수 문서가 함께 제공됩니다. 요청 시 공인된 실험실의 유형 테스트 보고서를 이용할 수 있습니다. 장치는 IEC 60076-11, IEEE C57.12.01 및 해당 국가 표준에 따라 제조됩니다.
