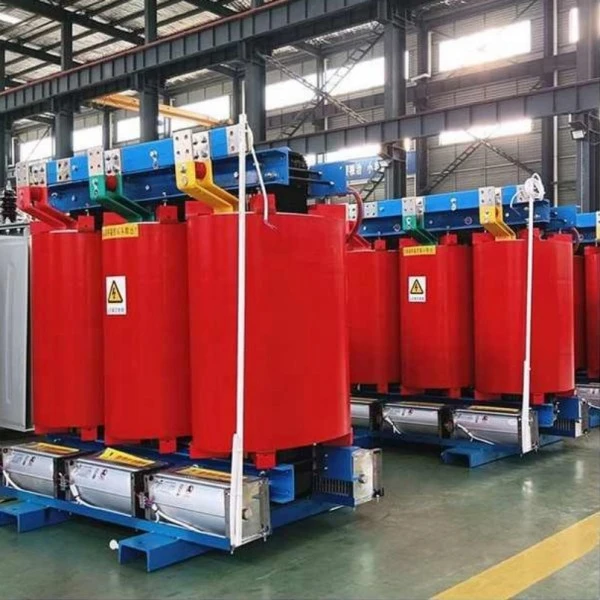

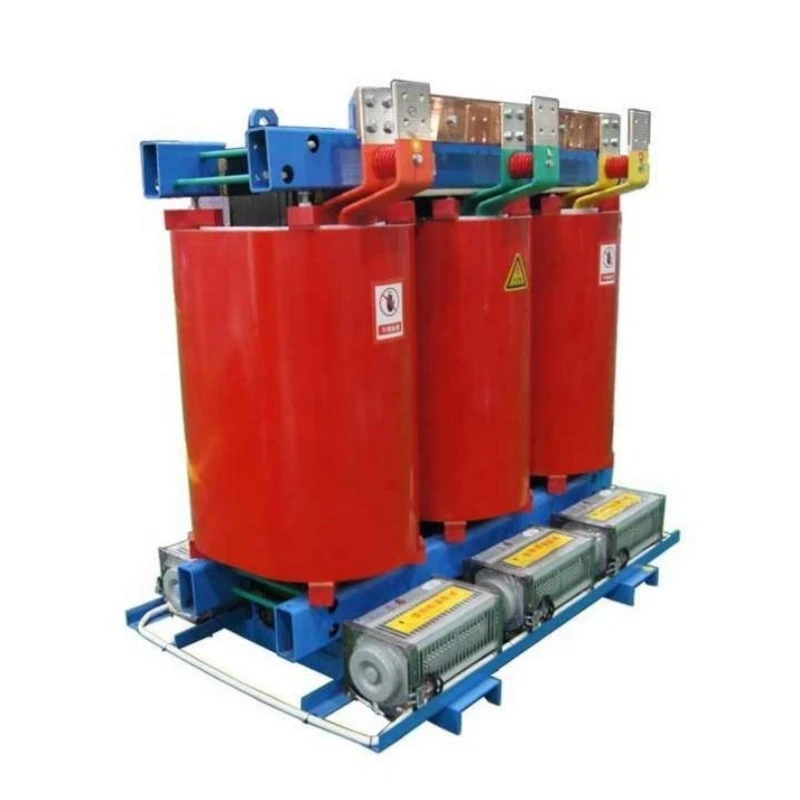

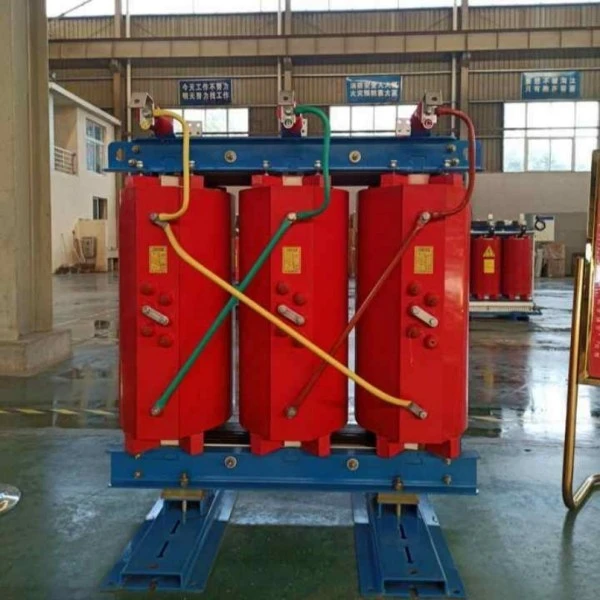

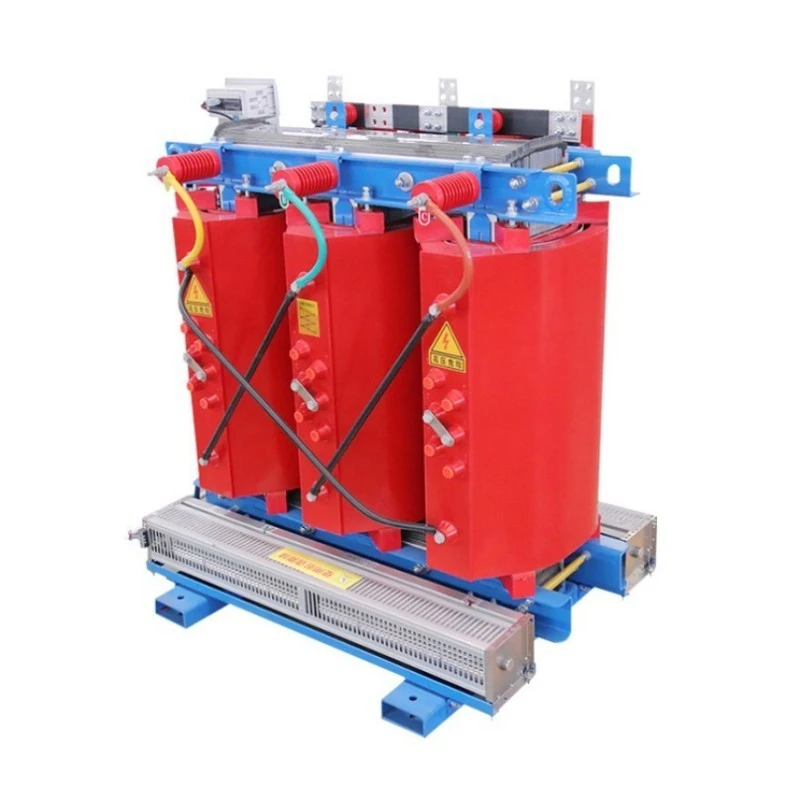

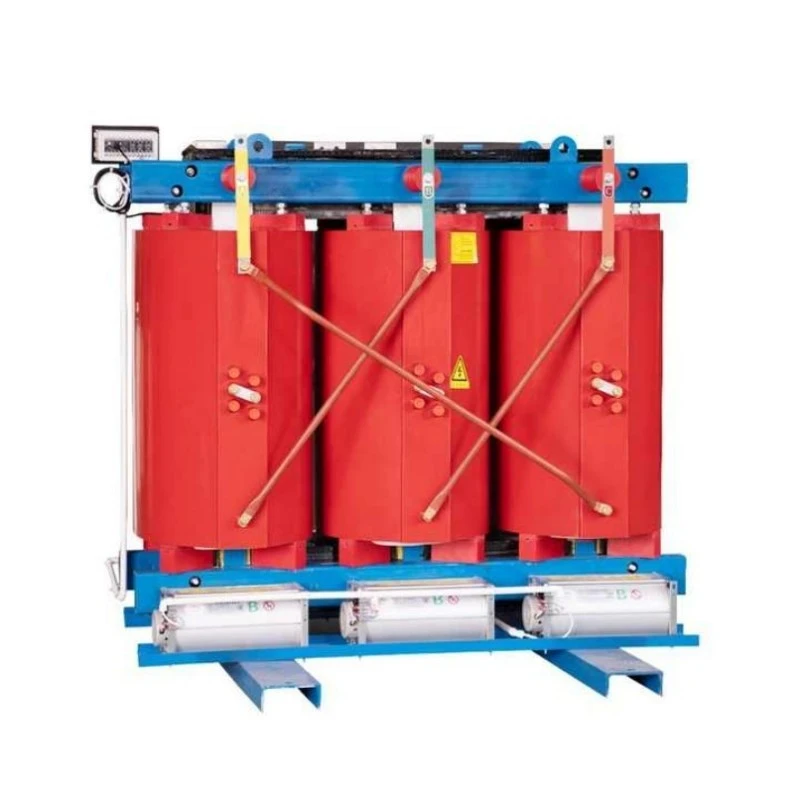

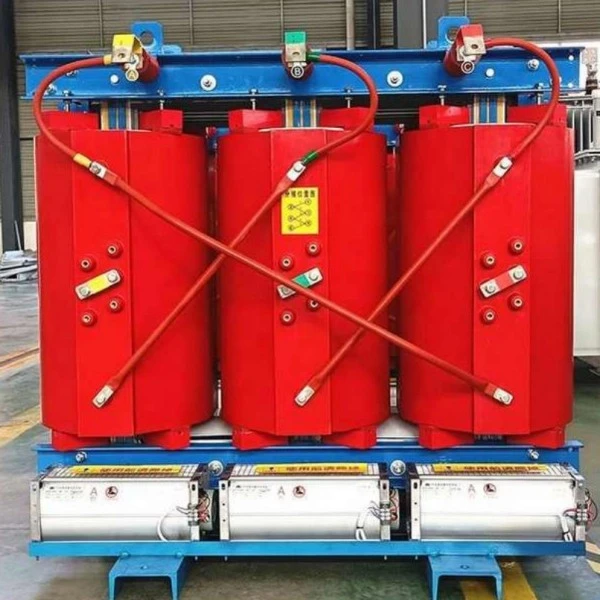

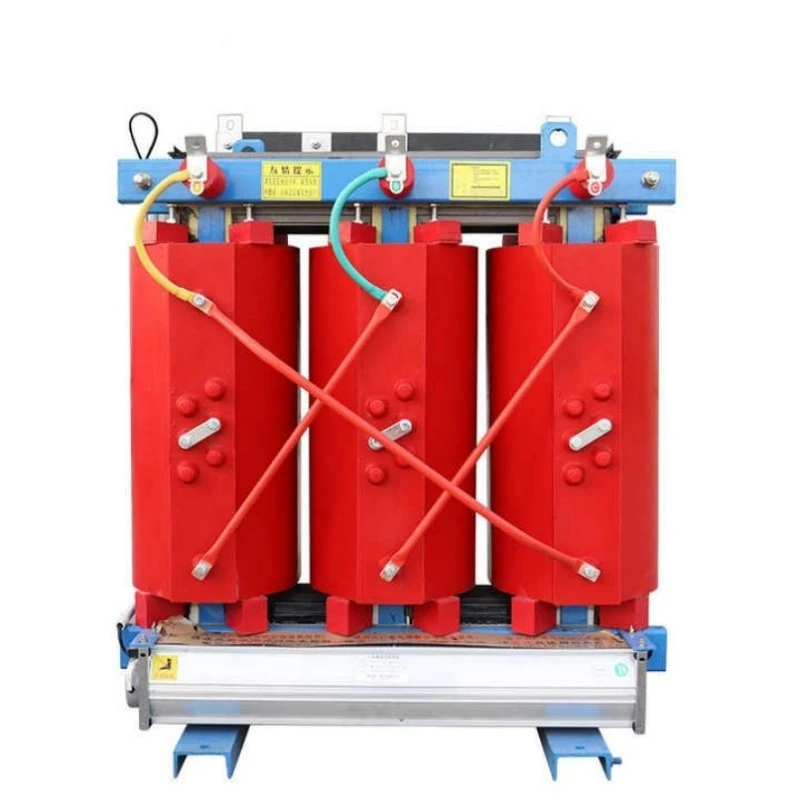

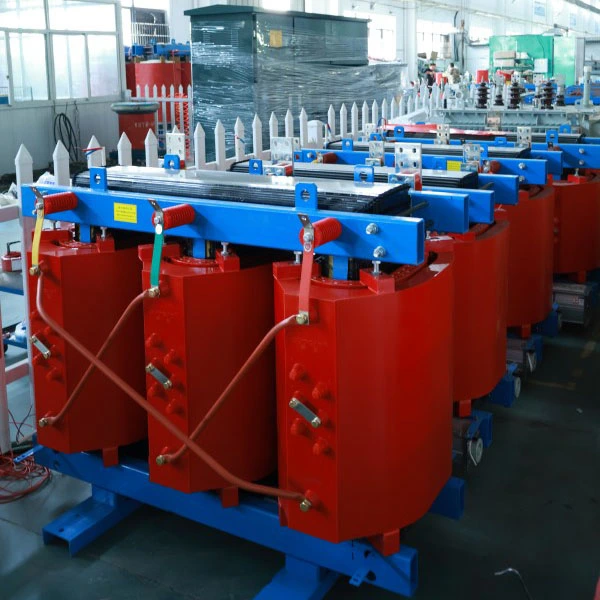

구리 권선 패드 장착 건식 변압기

이 장비는 무엇입니까?

구리 권선 패드 장착 건식 변압기는 패드 장착 옥외 설치용으로 특별히 설계된 3상 주조 수지 건식 변압기입니다. 주거 지역, 상업 중심지, 산업 단지 및 재생 에너지 프로젝트에 안전한 배전을 위해 중전압(일반적으로 10kV~35kV)을 저전압(400V/380V)으로 낮춥니다.

전통적인 것과 달리기름에 잠긴 변압기, 본 제품은 절연유를 사용하지 않습니다. 대신 자연 또는 강제 공기 냉각과 결합된 에폭시 수지 고체 단열재를 사용합니다. 권선 전체가 고전도 구리로 제작되어 저항 손실이 낮고 과부하 용량이 향상되며 서비스 수명이 길어집니다. 패드 장착형 인클로저를 사용하면 별도의 변전소 건물 없이 지상에 직접 설치할 수 있어 토목 공사 비용과 공간이 크게 절약됩니다.

제품 설명

Lugao의 구리 권선 패드 장착 건식 변압기는 실외 배전 네트워크의 신뢰성, 효율성 및 안전성을 위해 설계되었습니다. 50kVA~2500kVA 정격, 표준 전압 10kV/0.4kV(6kV, 20kV 또는 35kV로 맞춤 설정 가능)를 갖춘 이 변압기는 GB 20052-2020 레벨 2 에너지 효율 표준을 충족하며 일부 모델은 레벨 1에 접근합니다.

주요 전기 성능에는 기존 건식 변압기보다 최대 37% 낮은 무부하 손실, 최대 30% 감소된 부하 손실, 부분 방전 5pC 이하, 소음 수준 1m에서 55dB 이하가 포함됩니다. 구리 권선은 우수한 열 전도성과 기계적 강도를 보장하여 단락 내성 성능을 크게 향상시킵니다.

이 장치는 IP23 이상 등급의 내후성 잠금 가능 패드 장착 인클로저에 보관되어 비, 먼지 및 기물 파손으로부터 보호합니다. PT100 센서, 자동 시작 팬, 과열 경보 및 RS485 통신을 갖춘 지능형 온도 제어 시스템이 표준으로 포함되어 있습니다.

설계 수명이 30년이고 유지 관리 요구 사항이 최소화된 이 구리 권선 패드 장착 건식 변압기는 안전하고 오래 지속되며 에너지 절약형 배전 솔루션을 원하는 유틸리티, EPC 계약자 및 시설 관리자에게 이상적인 선택입니다.

제품 매개변수(사양)

제품 기능 및 응용

주요 특징

전체 구리 권선 - 알루미늄에 비해 저항 손실이 낮고 과부하 용량이 높으며 단락 내구성이 뛰어납니다.

방화 및 방폭 – 에폭시 수지 주조, 자기 소화, 오일 누출 위험이 없습니다.

패드 장착형 설계 - 지면 설치, 변전소 건물 필요 없음, 토목 공사 비용 40~60% 절감.

초저손실 – GB 레벨 2 에너지 효율을 충족하고 연간 전기 요금을 대폭 절감합니다.

스마트 모니터링 - PT100 센서, 팬 자동 시작, 과열 경보/트립, RS485 - BAS.

저소음 – 55dB 이하, 주거 및 상업 지역에 적합합니다.

유지 관리가 필요 없음 – 오일 테스트가 필요 없고, 건조가 필요 없으며, 움직이는 부품이 없습니다.

Q&A: 제품 기능 설명

Q1: 실외 사용을 위해 침지형 대신 구리 권선 패드 장착 건식 변압기를 선택하는 이유는 무엇입니까?

A: 기름에 잠긴 변압기는 특히 주거 지역이나 환경적으로 민감한 지역에서 화재 및 누출 위험을 초래합니다. 구리 권선 패드 장착 건식 변압기는 오일을 사용하지 않으므로 화재 확산이나 토양 오염 위험이 없습니다. 또한 구리 권선은 더 나은 열전도율과 기계적 강도를 제공하여 여름철 피크 부하에서도 안정적인 작동을 보장합니다. 현재 많은 지방자치단체에서는 더욱 엄격한 화재 규정으로 인해 새로운 실외 설치에 건식 변압기를 의무화하고 있습니다.

Q2: 구리 권선이 알루미늄에 비해 추가 비용을 지불할 가치가 있습니까?

답: 물론이죠. 구리 권선 패드 장착 건식 변압기의 초기 비용은 알루미늄 권선 장치보다 약 15~20% 높지만 총 수명 주기 비용은 훨씬 낮습니다. 구리는 전도성이 40% 더 높아 부하 손실이 적고 전기 요금이 절감됩니다. 구리는 인장 강도도 더 높기 때문에 변압기는 단락 힘을 더 잘 견딜 수 있습니다. 30년 이상의 설계 수명을 자랑하는 에너지 절약만으로도 투자를 정당화할 수 있습니다.

Q3: 이 변압기는 특히 남부 지역의 높은 습도와 장마철을 견딜 수 있습니까?

답: 그렇습니다. 당사의 구리 권선 패드 장착 건식 변압기는 에폭시 수지가 구리 권선을 완전히 캡슐화하여 밀봉된 절연층을 형성하는 진공 주조 공정을 사용합니다. 코어와 클램프는 부식 방지 처리를 거칩니다. IP23 외함을 사용하면 변압기는 상대 습도 100%에서 정상적으로 작동합니다. 장기간 가동을 중단한 후 다시 시작하기 전에 건조할 필요가 없습니다.

Q4: 여름 성수기에 변압기에 과부하가 걸리면 어떻게 됩니까?

A: 자연 냉각(AN) 하에서는 100% 부하로 지속적으로 작동합니다. 강제 공랭(AF)을 사용하면 용량이 40~50% 증가합니다. 구리 권선은 2시간 동안 150% 정격 부하를 견딜 수 있습니다. 이 과부하 기능은 중요한 상황 중에 전력 연속성을 보장합니다.

Q5: 보증 기간은 얼마나 되며, 어떤 내용이 포함되나요?

A: 표준 보증 기간은 배송일로부터 12개월이며, 모든 제조 결함을 포함합니다. 유료 서비스 계약을 통해 보증 기간을 36개월 또는 60개월로 연장할 수 있습니다. 기술지원은 평생 무료입니다.

생산 세부사항

핵심소재 및 제조공정

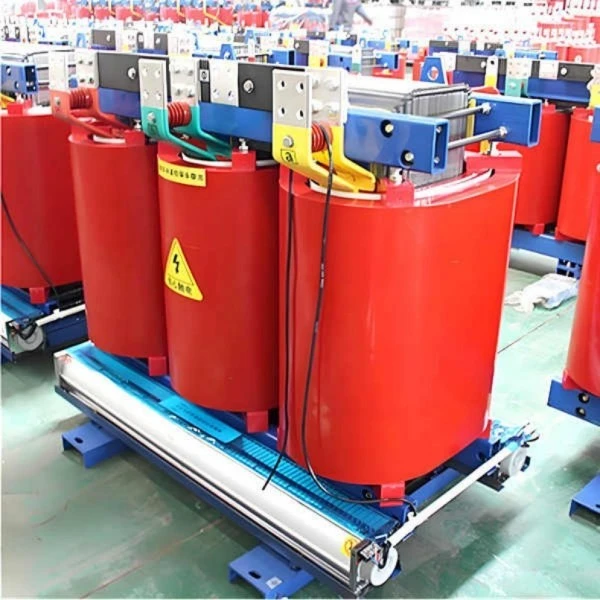

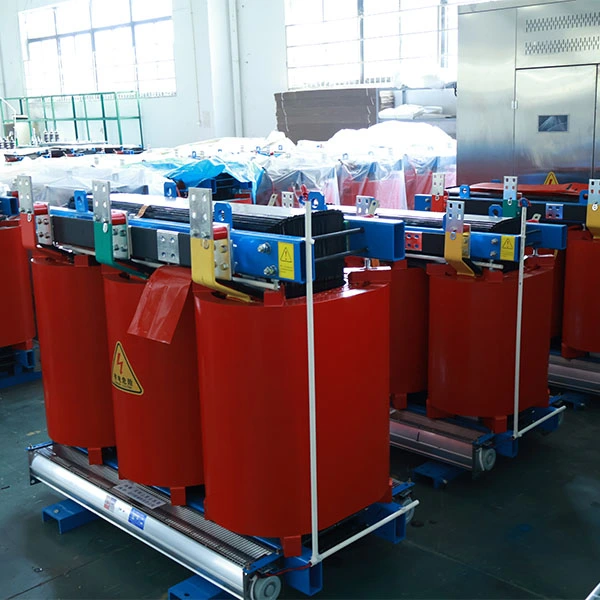

모든 구리 권선 패드 장착 건식 변압기의 코어는 무부하 전류 및 부유 손실을 최소화하기 위해 스텝 랩 조인트가 있는 고투과성 냉간 압연 방향성 실리콘 강철을 사용하여 구성됩니다. 코어는 정밀하게 절단되고 자동으로 적층되어 균일한 자기 경로를 보장합니다.

권선 구조 – 모두 구리

고전압 및 저전압 권선 모두 무산소 구리 도체를 사용합니다. 저전압 권선은 층간 절연이 균일한 포일 권선 구성을 채택하여 단락 내성 성능을 크게 향상시킵니다. 구리의 탁월한 열 전도성은 열을 보다 효과적으로 분산시켜 핫스팟 온도를 낮추는 데도 도움이 됩니다.

절연 시스템 – 에폭시 수지 진공 주조

권선은 고급 에폭시 수지를 사용하여 진공 상태에서 주조되어 공극을 제거하고 5pC 이하의 부분 방전을 보장합니다. 이 견고한 절연 시스템은 난연성, 방습성 및 화학적으로 안정합니다. 절연유를 사용하지 않으므로 변압기는 실내 및 실외 패드 장착 설치에 안전합니다.

인클로저 및 패드 장착형 디자인

그만큼변신 로봇내후성 분체 코팅 처리된 견고한 잠금 가능 강철 인클로저에 들어 있습니다. 표준 보호는 IP23(비 및 먼지 방지)이며 열악한 환경을 위한 IP34 또는 IP54는 옵션입니다. 베이스는 아래에서 케이블을 삽입하여 콘크리트 패드에 직접 장착하도록 설계되었습니다. 리프팅 러그 및 접지 단자가 표준입니다.

품질 및 테스트 보증

각 구리 권선 패드 장착 건식 변압기는 배송 전에 다음을 포함하여 포괄적인 유형 테스트와 일상 테스트를 거칩니다.

1. 무부하 손실 및 부하 손실 테스트

2. 단락 임피던스 테스트

3. 유도 과전압 내력 시험

4. 부분방전 측정(5pC 이하)

5. 낙뢰 충격 시험

6. 온도 상승 시험

7. 모든 핵심 성과 지표는 GB 및 IEC 요구 사항을 초과합니다.

인증

1. ISO 9001:2015 품질경영시스템

2. CE 인증

3. 독립 연구소의 유형 테스트 보고서
