신뢰할 수 있는 미국식 변전소 제조업체

도시 계획가는 주거 지역 사회에서 토지 부족과 치솟는 부동산 비용에 직면할 때 어떤 변전소 구성이 실외 배전 네트워크의 신뢰성을 저하시키지 않으면서 가장 작은 설치 공간을 제공할 수 있는지 묻습니다. Lugao Power Co., Ltd.는 변압기, 고전압 및 저전압 섹션의 독특한 3개 구획 설계로 설계된 American Type 변전소 솔루션으로 이에 답합니다. 이 솔루션은 유럽형 등가물 부피의 약 1/3~1/5을 차지하는 완전 밀봉된 침유 변압기 장치를 특징으로 하며 공간이 제한된 도시 배전을 위한 최고의 솔루션입니다.

미국식과 미국식 중에서 선택하는 방법유럽형 변전소당신의 프로젝트를 위해?

자격을 갖춘 박스형 변압기 변전소 공급업체를 평가할 때 엔지니어링 조달 팀은 다음과 같은 질문을 자주 합니다. 배전 네트워크에 대해 미국 또는 유럽 설계 표준을 지정해야 합니까? 대답은 사용 가능한 사이트 영역, 지역 그리드 기본 설정 및 설치 환경에 따라 다릅니다.



미국형 변전소는 변압기, 고전압 및 저전압 섹션의 독특한 3개 구획 설계를 특징으로 하며, 변압기 구획은 일반적으로 완전히 밀봉된 오일 침지 장치를 사용합니다. 이 설계는 동일한 용량의 유럽형 장치에 비해 약 1/3~1/5의 부피를 제공하는 컴팩트한 설치 공간을 강조합니다. 감소된 부피로 인해 토지 비용이 엄청나게 많이 드는 주거 지역, 도시 유통 네트워크 및 공간이 제한된 야드의 옥외 설치에 특히 적합합니다.

서비스 접근을 우선시하는 룸 기반의 유럽식 디자인과 달리, 미국식 구성은 밀도에 최적화되어 있습니다. 밀폐형 탱크 설계로 인해 확장된 유지 관리 통로가 필요하지 않으므로 도로변, 소규모 유틸리티 구역 또는 주거 단지 내와 같은 제한된 공간에 설치할 수 있습니다. 이러한 공간 효율성은 개발자와 공공 시설의 토지 취득 비용을 크게 절감하는 데 직접적으로 영향을 미칩니다.

루가오는 소형 인클로저의 유전체 무결성을 어떻게 보장합니까?

미국형 변전소는 크게 줄어든 부피 내에서 낙뢰 서지, 스위칭 과전압, 지속적인 부하로 인한 열 응력을 견뎌야 합니다.루가오American Type 변전소는 엄격한 테스트를 통해 검증된 고유전율 기반으로 설계되었습니다. 즉, 1분 동안 42kV의 전원 주파수를 견딜 수 있고 고전압 측에서 75kV의 낙뢰 충격을 견딜 수 있습니다. 이러한 임계값은 미국(ANSI/IEEE) 및 국제 표준을 모두 충족하거나 초과하여 내부 변압기 권선 및 스위치기어 구성 요소를 그리드 방해로부터 보호합니다.



컴팩트한 디자인에는 뛰어난 열 관리가 필요합니다. 전체 부하 온도 상승(고전압 권선에서 약 45.1K, 저전압 권선에서 52.9K)은 IEEE에서 규정한 한도 내에서 일관되게 유지됩니다. 인클로저 설계에는 중요한 구성 요소에서 열을 적극적으로 내보내는 최적화된 환기 경로와 방열 표면이 통합되어 있어 밀봉된 탱크 환경에서 종이 절연 성능을 저하시키고 오일 노화를 가속화하는 국부적인 핫스팟을 방지합니다.

어떤 구조적 및 환경적 보호가 통합되어 있습니까?

날씨, 먼지 및 우발적 충격에 노출되는 소형 변전소 인클로저는 환경 악화에 대한 최초의 방어 역할을 합니다. Lugao 미국식 변전소는 IP44 보호 등급을 획득하여 고체 입자 유입 및 물 튀김에 대한 효과적인 저항을 제공하므로 요소에 노출되는 야외 설치에 이상적입니다. 부식 방지 표면 처리된 부식 방지 강철로 제작된 하우징은 극한의 주변 온도, 높은 습도 및 부식성 해안 대기를 견디며 수십 년 동안 구조적 무결성을 보장합니다.



완전히 밀봉된 변압기 구획은 추가적인 환경 보호 계층을 제공합니다. 컨서베이터 탱크와 실리카겔 브리더가 필요한 기존의 오일 충전 장치와 달리 Lugao의 미국형 장치는 습기 유입과 오일 산화를 방지하는 완전히 밀봉된 설계를 특징으로 하며 브리더 교체 및 오일 보충과 관련된 유지 관리가 필요하지 않습니다.

루가오는 소형 설계의 단락 저항 기능을 어떻게 검증합니까?

배전망에는 필연적으로 결함 전류가 발생합니다. 내부 변형이나 버스바 손상 없이 이러한 상황을 견딜 수 있는 변전소의 능력은 협상할 수 없습니다. Lugao American Type 변전소는 단락 내량 테스트를 거쳤으며(예: 정격에는 고전압 측의 20kA RMS가 포함됨), 테스트 후 검사를 통해 부스바 조인트 무결성과 제로 구조적 변형을 확인했습니다. 컴팩트하고 견고한 탱크 구조는 전자기력으로 인해 편향될 수 있는 내부 범위를 최소화하여 실제로 기계적 강도를 향상시켜 프로젝트 엔지니어에게 변전소가 가장 까다로운 결함 조건에서도 시스템 안정성을 유지할 수 있도록 보장합니다.

루가오가 제공할 수 있는 용량, 전압 및 구성 옵션은 무엇입니까?

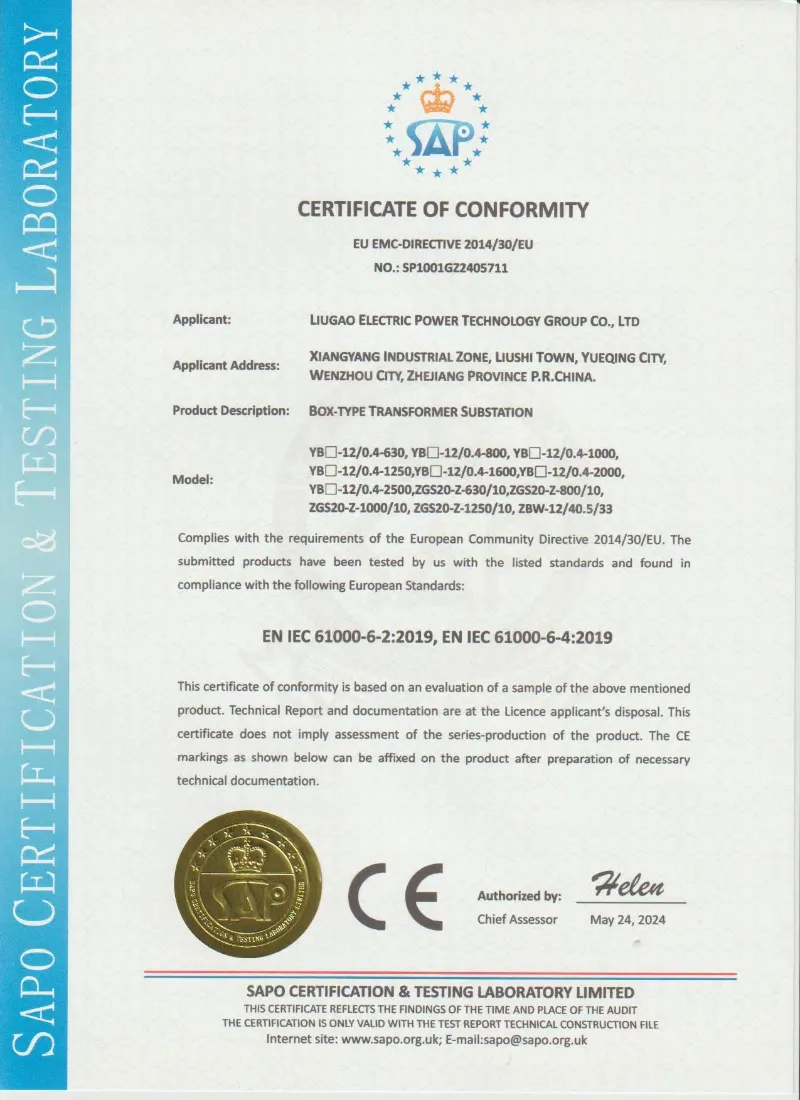

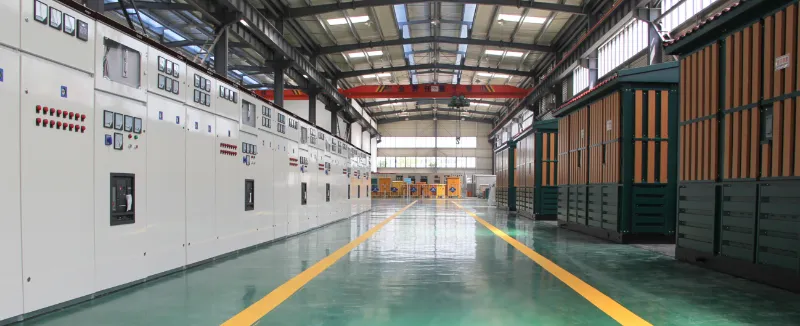

전문 조립 라인과 최대 전력 테스트 베이를 갖춘 Lugao의 ISO9001 및 SGS 인증 생산 워크샵은 ANSI, IEEE, GB, CE 및 CCC 국제 표준을 엄격하게 준수하여 American Type 변전소를 제조하여 비용이 많이 드는 사이트 수정 없이 직접 플러그 앤 플레이 배포를 지원합니다.

전압 등급 및 용량 범위

30kV / 35kV 미국형 변전소:견고한 단락 내성 및 낮은 부분 방전 수준을 갖춘 중전압 변환이 필요한 유틸리티 배전 변전소, 풍력 발전 단지 수집 시스템 및 중공업 지역용으로 설계되었습니다. 실외 설치에 최적화된 컴팩트한 3칸 레이아웃이 특징입니다.
24kV(20kV) 스마트/콤팩트 박스형 변전소: HV 및 LV 측면 모두에 지능형 모듈이 장착되어 상태 그리드 자동화 애플리케이션을 위한 원격 제어, 감지, 신호 및 조절이 가능합니다. 도시의 고층 건물, 주거용 주택 및 도시 기반 시설에 적합합니다.
11kV / 10kV 배전 변전소 :상업 단지, 주거 공동체, 농촌 전기 프로젝트에 이상적입니다. 골판지 탱크 설계 또는 건식 변압기 옵션이 특징으로 보호기 유지 관리 요구 사항이 필요 없으며 열악한 실외 환경에서도 안정적인 작동을 보장합니다.

변압기 및 개폐기 옵션

루가오는 특정 프로젝트 요구 사항에 맞는 유연한 내부 구성을 제공합니다.

· 변압기 유형: 완전히 밀봉된 오일 침지(S9, S11, S13, SH15) 또는 건식(SCB10, SCB11, SCBH15) 옵션이 있어 화재 안전 및 환경 선호 사항을 수용합니다. 밀폐형 탱크 설계로 인해 오일 보존 장치 및 브리더 유지 관리가 필요하지 않습니다.

· 고전압 개폐기:로드 스위치 또는 진공 회로 차단기 구성을 갖춘 XGN15, HXGN17 또는 KYN28A 캐비닛, 링 네트워크, 터미널 또는 이중 전원 공급 장치 모드를 지원합니다.

· 저전압 배전:패널 유형 또는 캐비닛 장착 구조를 지원하는 수신, 송신 및 반응 보상 기능을 갖춘 GGD, GCS 또는 MNS 스위치기어입니다.

공간이 제한된 도시 현장에 이상적인 미국식 변전소를 선택하는 방법은 무엇입니까?

바닥 공간이 풍부한 기존 변전소의 경우 기존 건물 유형 설치가 여전히 가능합니다. 그러나 도시 주거 지역사회, 혼잡한 상업 지구, 도로변 설치에는 공간 최적화된 솔루션이 필요합니다. 부피가 작은(유럽형 변전소의 1/3 ~ 1/5) 미국형 변전소는 토지 비용이 엄청나게 드는 이러한 응용 분야에 특히 적합합니다. Lugao는 고밀도 스위치기어와 통합 변압기 설계를 활용하여 전체 접지 면적 요구 사항을 줄이는 맞춤형 설치 공간 최적화를 제공합니다. 설치 공간이 줄어들기 때문에 기존 인프라를 방해하지 않고 소규모 유틸리티 구역, 주거 단지 내 또는 도로 옆에 설치할 수 있습니다.

우리의 생산 라인을 지켜보세요동영상

루가오의 American Type Substation 제조 우수성을 직접 경험해 보세요.
