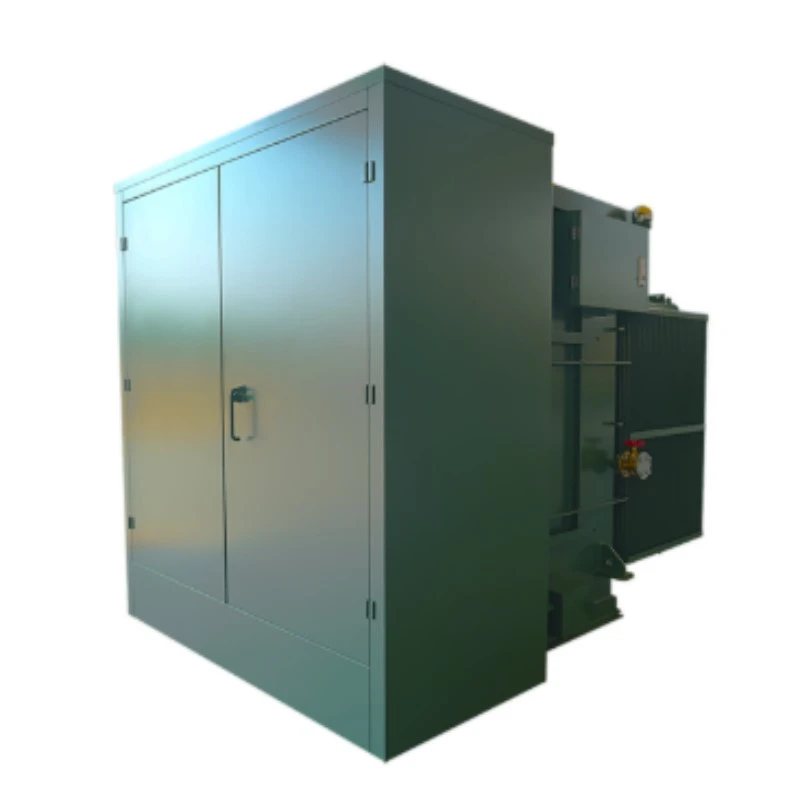

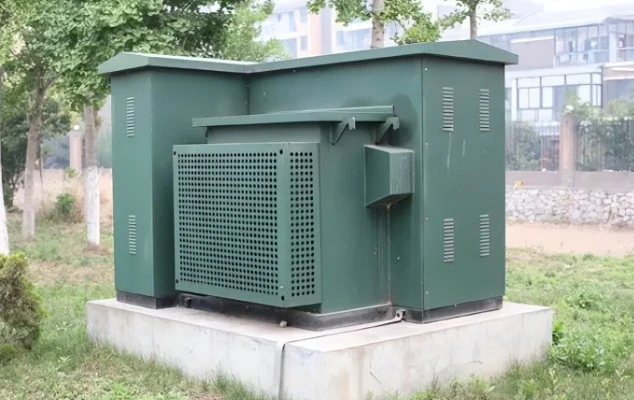

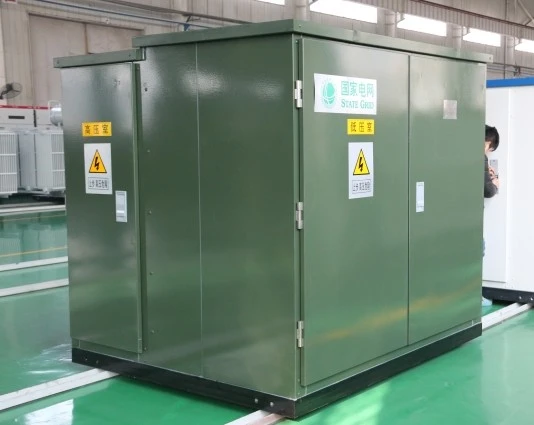

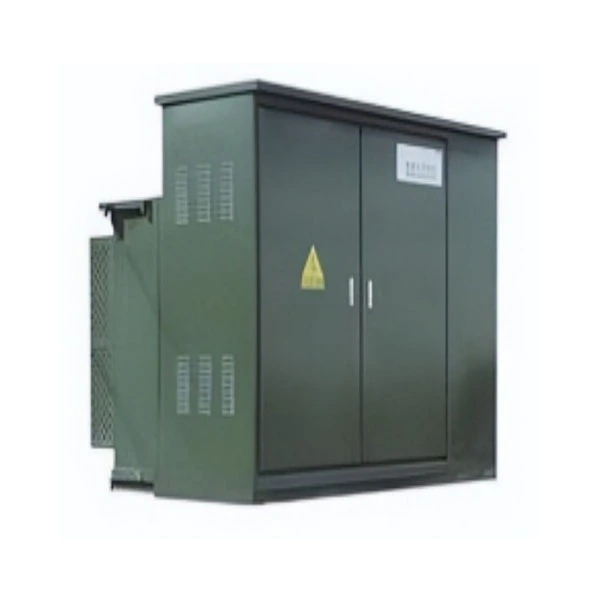

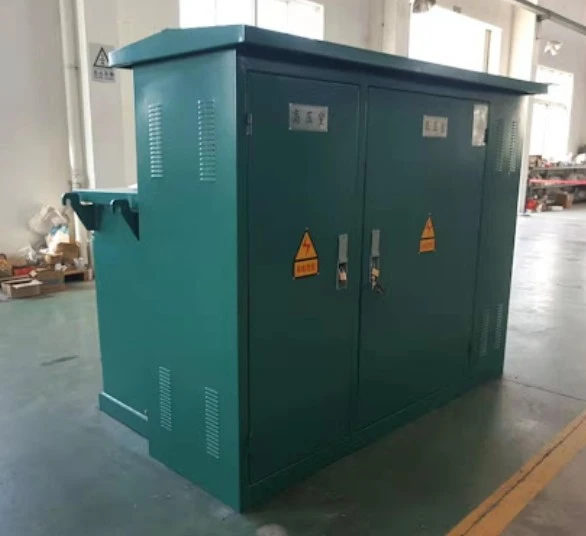

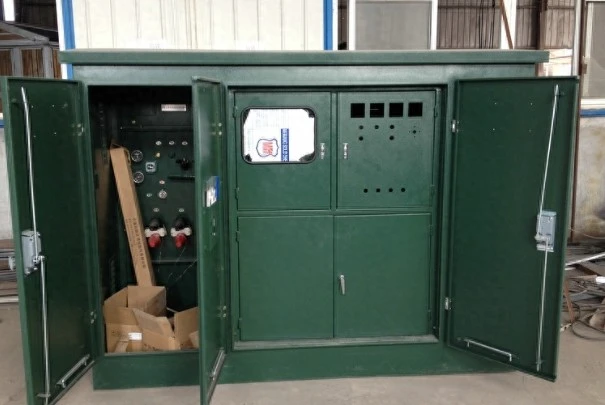

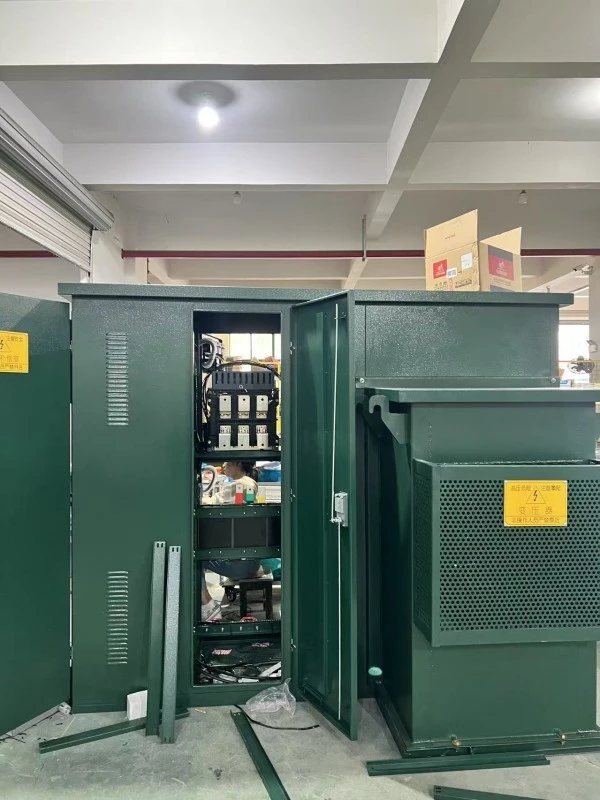

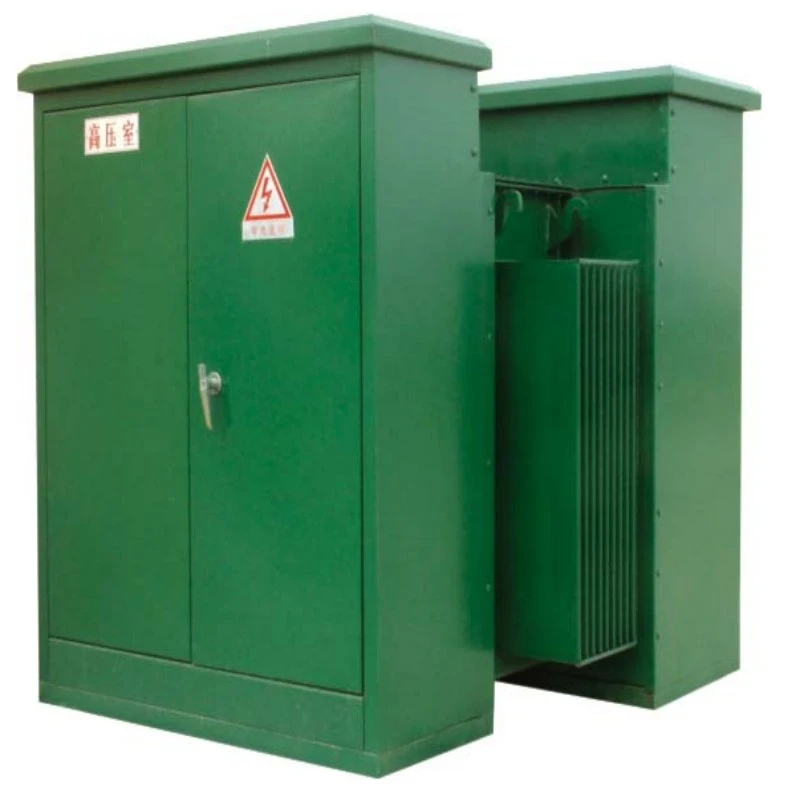

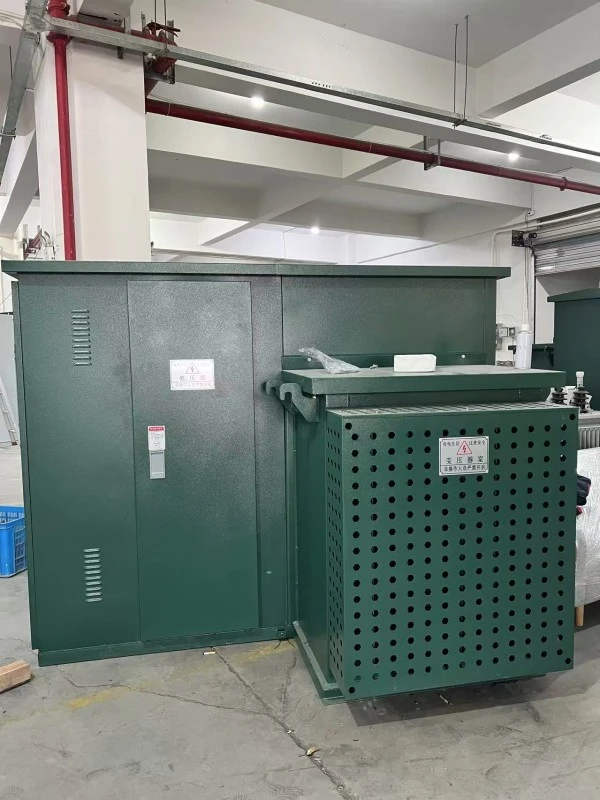

변압기 오일 절연 박스형 소형 미국식 변전소

변압기 오일 절연 박스형 소형 미국형 변전소는 완전히 통합된 조립식 배전 솔루션입니다. 정의에 따르면 이는 다음과 같은 기능을 결합한 소형 스키드 장착형 어셈블리입니다.고전압 개폐 장치, 오일 침지형 전력 변압기 및 저전압 배전 패널이 단일 밀봉 금속 인클로저 내에 포함되어 있습니다.

그것은 무엇입니까:

부품을 분리하는 전통적인 유럽식 변전소와는 달리,미국형 유닛변압기 오일을 전기 절연체와 냉각 매체로 사용합니다. 변압기 탱크는 인클로저와 구조적으로 통합되어 통일된 "박스형" 폼 팩터를 생성합니다.

기능:

이 변전소는 고전압 1차 전력(일반적으로 12kV~36kV)을 저전압 사용 전력(208V~480V)으로 변환하도록 설계되었습니다. 이는 세 가지 중요한 기능을 수행합니다.

1. 전압 강압: 고압을 활용 전압으로 낮춥니다.

2. 보호: 다운스트림 그리드를 결함으로부터 보호하기 위해 퓨즈와 차단기를 수용합니다.

3. 배전: 주거 지역, 상업 중심지, 산업 시설에 전력을 관리하고 배전합니다.

변압기 오일 절연 박스형 소형 미국형 변전소는 공간이 중요하지만 신뢰성이 저하될 수 없는 환경에서 탁월합니다. 모든 충전부가 완전히 밀폐되어 있으므로 별도의 울타리가 있는 마당이나 콘크리트 금고가 필요하지 않습니다.

제품 매개변수(사양)

제품 기능 및 응용

Q1: 변압기 오일 절연 박스형 소형 미국식 변전소가 표준 패드 장착형 변압기와 다른 점은 무엇입니까?

A1: 차이점은 통합에 있습니다. 표준 패드 장착 변압기는 단지 변압기일 뿐입니다. 당사의 박스형 소형 미국식 변전소에는 부하 차단 스위치 및 퓨즈가 있는 고전압 구획과 저전압 차단기 패널이 포함되어 있습니다. 이는 "박스 안의 변전소"인 반면, 표준 장치는 단순한 변압기입니다. 또한 오일 절연은 오류 발생 시 뛰어난 아크 소호 기능을 제공합니다.

Q2: 오일 단열재는 극한 기후에서의 작업에 어떤 이점을 줍니까?

A2: 변압기 오일은 공기보다 유전 강도가 더 높고 열 전도성도 훨씬 더 좋습니다. 더운 기후(최대 50°C)에서 오일은 코어와 코일에서 열을 흡수하여 골판형 탱크 벽을 통해 방출합니다. 추운 기후에서 오일은 안정적인 점도를 유지하여 내부 아크를 방지합니다. 이로 인해 변압기 오일 절연 박스형 소형 미국식 변전소는 사막, 해안 지역 및 눈 덮인 산길에 이상적입니다.

Q4: 저전압 출력 구성을 맞춤 설정할 수 있나요?

대답4: 그렇습니다. MCCB(Molded Case Circuit Breaker) 출력을 포함하여 2~8가지 방식으로 구성 가능한 저전압 패널을 제공합니다. 계량 구획, 피뢰기 및 자동 역률 보정 커패시터를 추가할 수도 있습니다.

응용 시나리오

1. 주거 구역: 주택 단지를 위한 지하 공급 네트워크에 전력을 공급합니다.

2. 풍력 및 태양열 발전소: 발전기 전압을 높이거나 보조 전력을 위해 그리드 전압을 낮춥니다.

3. EV 충전소: 고속 DC 충전기를 위한 전용 480V-3상 전원을 제공합니다.

4. 산업 단지: 건설 전력을 위한 임시 또는 영구 소형 변전소 역할을 합니다.

5. 도시 재개발 프로젝트: 홍수 위험이 있는 오래된 볼트형 변압기를 교체합니다.

생산 세부정보 및 경쟁 우위

세부 구성요소:

● 탱크 구성: 당사 탱크는 2.5mm – 3.0mm 냉간 압연 강철을 사용합니다(경쟁업체에서는 1.5mm를 사용하는 경우가 많습니다). 주름 핀은 100% 오일 누출 방지를 위해 로봇 용접됩니다.

● 코어 및 권선: 고투자율 방향성 규소강판(M4급)을 사용합니다. 구리 권선(알루미늄 아님)은 히스테리시스 손실을 줄이기 위해 완전히 어닐링되었습니다.

● 오일 품질: 항복 전압이 60kV를 초과하는 변압기 억제 오일(IEC 60296 표준)을 채웁니다. 선택사항: 생분해성 요건을 위한 천연 에스테르(식물성 기름).

● HV 스위치: 눈에 보이는 차단 표시기가 있는 4위치 부하 차단 스위치(폐쇄/개방/접지/연결)가 포함되어 있습니다.

● 페인트 시스템: 5단계 전처리 + 아연이 풍부한 에폭시 프라이머 + 폴리에스터 탑 코팅. 500시간 이상 동안 염수 분무 테스트를 거쳤습니다.

경쟁업체 대비 생산 이점:

자주 묻는 질문

Q1: 변압기 오일 절연 박스형 소형 미국식 변전소가 낮은 유압으로 도착했습니다. 새는 걸까요?

A: 아니요. 산화를 방지하기 위해 작은 질소 담요와 함께 장치를 배송합니다. 압력 게이지가 0으로 표시될 수 있습니다. 새 오일을 레벨 표시기(코어 위 약 5~10cm)까지 채운 후 6시간 동안 그대로 두십시오. 24시간 이내에 레벨이 다시 떨어지면 당사에 문의하여 씰 점검을 받으십시오.

Q4: 변압기 오일 절연 박스형 소형 미국형 변전소용 예비 부품을 제공합니까?

답: 그렇습니다. 우리는 10년 이상 사용할 수 있는 고전압 퓨즈(베이오넷 스타일), 저전압 차단기, 오일 레벨 게이지, 압력 릴리프 밸브 및 개스킷 키트를 보유하고 있습니다. 48시간 배송을 위해 웹 포털을 통해 예비 부품을 주문하세요.

Q5: 2년 사용 후 오일 품질을 어떻게 테스트합니까?

A: 오일 절연 강도 시험기(ASTM D877)를 사용하십시오. 하단 배수 밸브에서 샘플을 채취합니다. 절연 내력은 >30kV여야 합니다. 20kV 이하로 떨어지면 오일을 여과하거나 교체하십시오. 1000kVA 이상의 장치에 대해서는 연간 용존 가스 분석(DGA)을 권장합니다.

Q6: 변압기 오일 절연 박스형 소형 미국형 변전소는 스마트 그리드 시스템과 호환됩니까?

답: 물론이죠. 옵션 추가 기능에는 4G/5G 원격 모니터링 장치(오일 온도, 압력, 부하 전류) 및 RS485/Modbus RTU 포트가 포함됩니다. SCADA 시스템에 직접 통합할 수 있습니다.

애프터 서비스

보증 기간: 시운전일로부터 12개월 또는 배송일로부터 14개월(둘 중 먼저 도래하는 날짜)

적용 범위: 코어 파손, 권선 단락, 용접부 오일 누출 등을 포함한 모든 제조 결함개폐 장치기계적 고장.
