지능형 조립식 실외 박스형 변전소

이 장비는 무엇입니까?

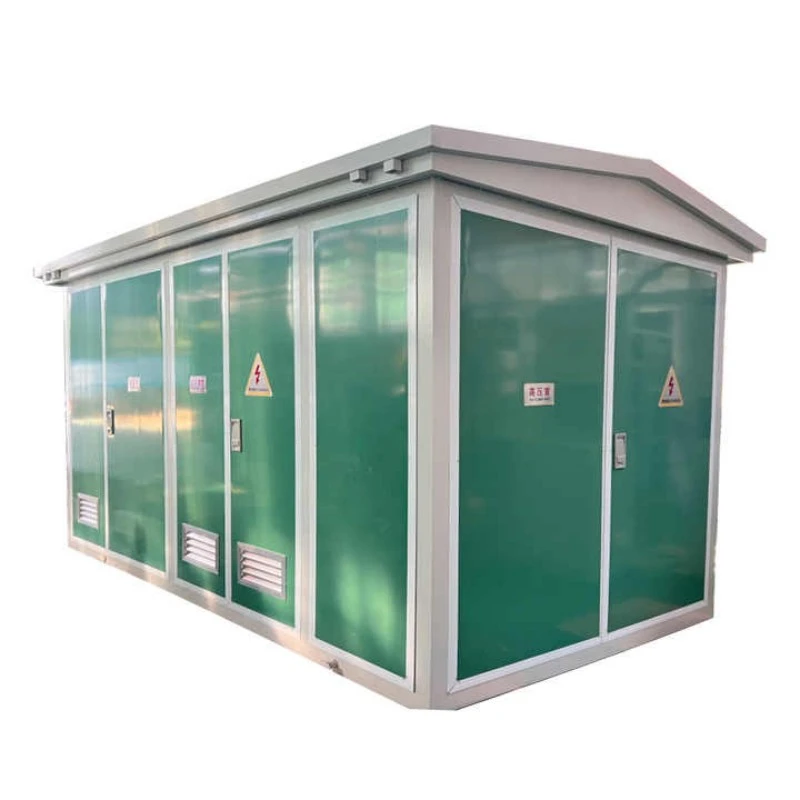

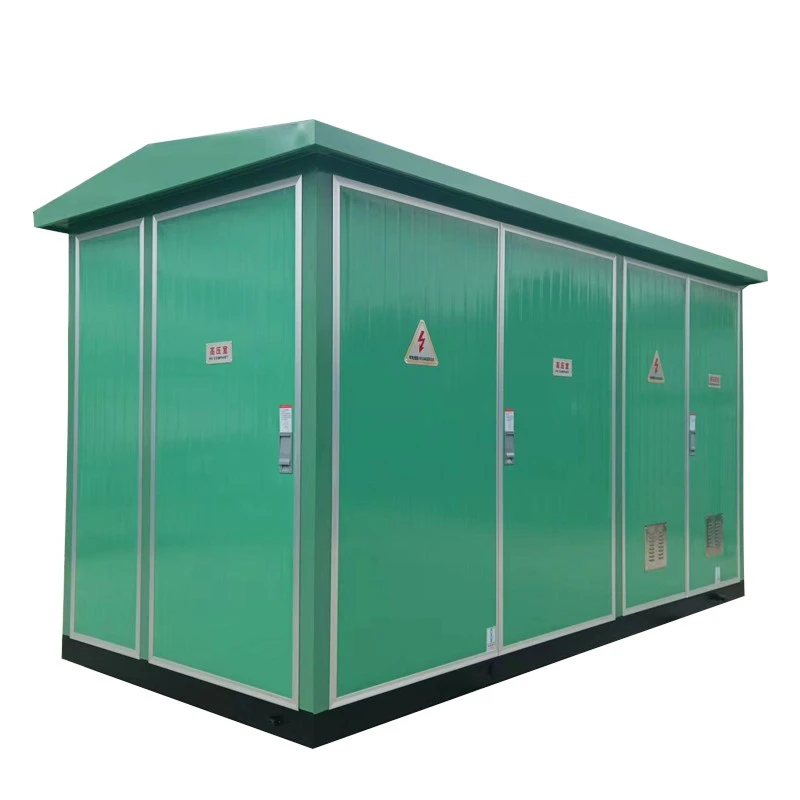

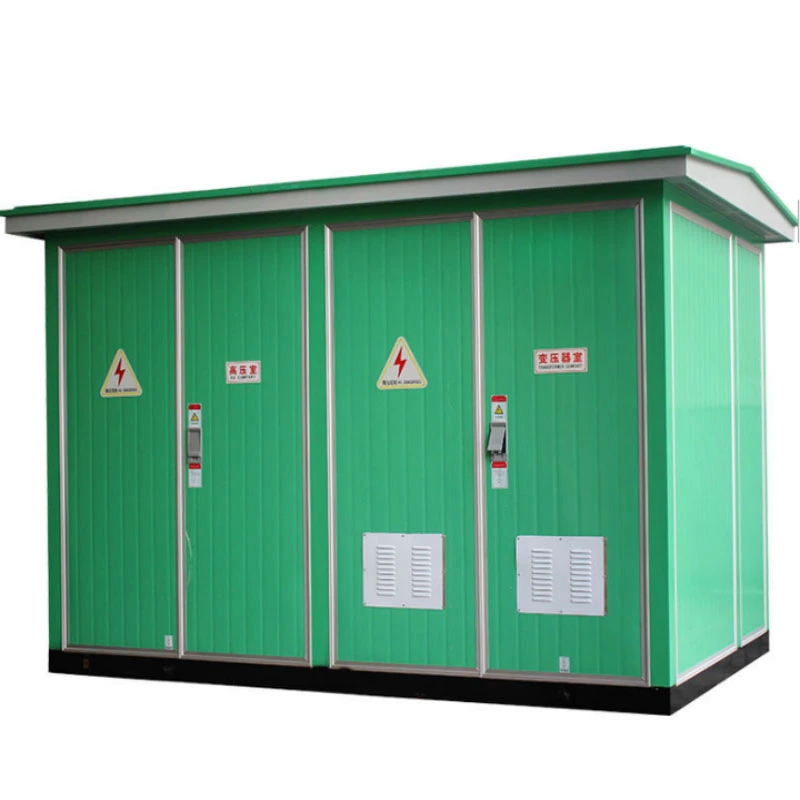

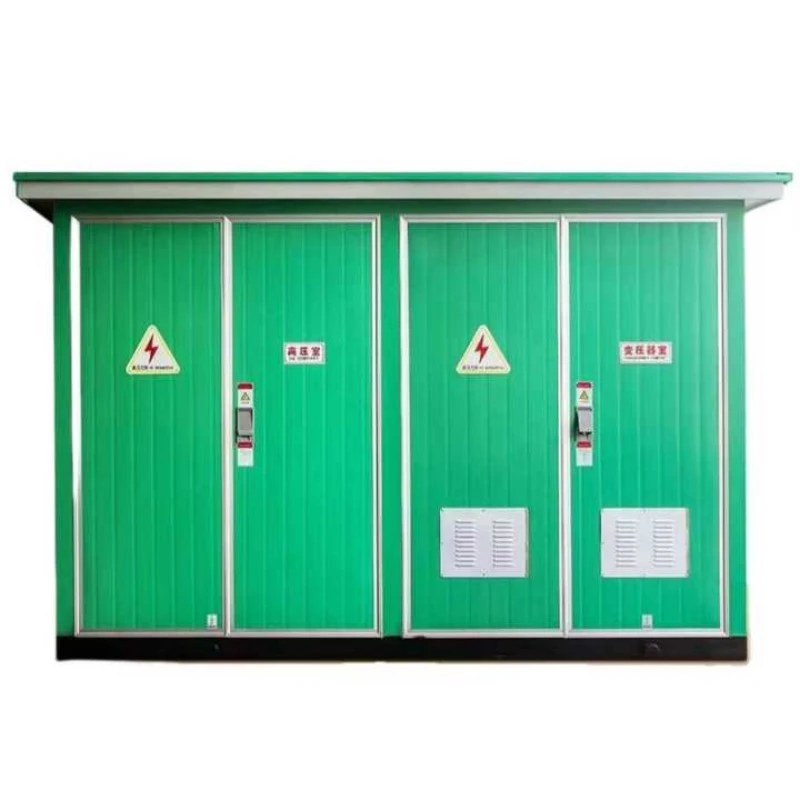

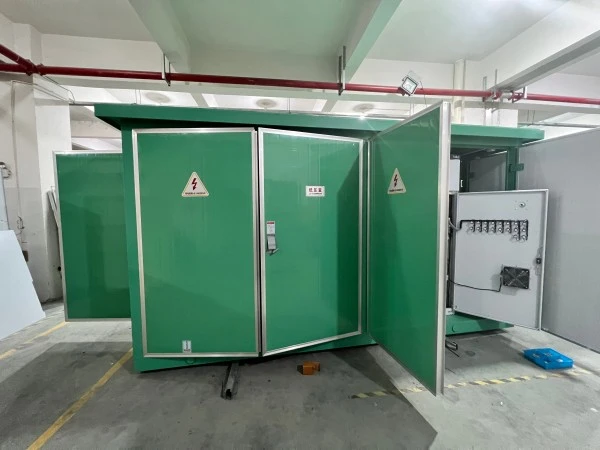

YB-24 지능형 조립식 실외 박스형 변전소는 공장에서 조립된 소형 배전 장치로,고전압 개폐 장치, 전력 변압기 및 저전압 배전 장비를 단일 내후성 인클로저에 담았습니다. 이는 "소형 변전소" 또는 "패키지 변전소"라고도 알려진 조립식 변전소 제품군에 속합니다.

모델 코드 분석:

YB — 조립식 박스형 변전소

24 — 지능형 제어 및 모듈식 구성을 나타내는 디자인 시리즈 코드

그것은 무엇을 합니까?

이 장비의 핵심 기능은 고전압 전기 에너지(일반적으로 10kV 또는 35kV)를 수신하고 통합 변압기를 통해 저전압(400V/380V)으로 강압하여 주거 지역, 상업 광장, 공장 또는 EV 충전소와 같은 최종 사용자 부하에 안전하게 분배하는 것입니다.

기존의 토목 건설 변전소와 달리 YB-24는 개별 구성 요소를 현장에서 조립할 필요가 없습니다. 완전히 사전 배선되고 사전 테스트를 거쳐 단일 장치로 배송됩니다. 이는 오일 프리 건식 또는 생분해성 오일 충전 변압기(옵션)를 사용하며 자연 또는 강제 공기 냉각에 의존합니다. 지능형 제어 시스템을 통해 원격 데이터 수집, 오류 경보 및 자동 전환이 가능하므로 스마트 그리드 애플리케이션에 이상적입니다.

제품 장점

YB-24 지능형 조립식 실외 박스형 변전소는 기존 변전소에 비해 분명한 이점을 제공합니다.

1. 공간 절약 및 빠른 설치

기존 토목 변전소 면적의 40%만 차지

간단한 콘크리트 패드 위에 2~3일 내로 설치 가능

별도의 장비실이나 환기 샤프트가 필요하지 않습니다.

2. 높은 지능

RTU(Remote Terminal Unit) 표준 탑재

4G/5G 또는 광섬유 통신 지원

전압, 전류, 역률, 온도, 도어상태 실시간 모니터링

원격 트립/클로즈 및 매개변수 조정

3. 안전 및 환경 보호

오일 프리 설계 옵션(건식 변압기)

내아크성 고전압 구획

IP54 보호 등급으로 먼지와 물의 유입을 방지합니다.

하단에서 케이블 인입이 가능하여 노출된 충전부가 제거됨

4. 비용 효율적인 수명주기

토목 변전소보다 초기 투자 비용이 30~40% 저렴

토목 비용 60% 절감

모듈식 구성 요소 교체로 인한 유지 관리 비용 절감

5. 가혹한 환경에 대한 적응성

작동 온도 범위: -25°C ~ +55°C

해안 또는 산업 지역의 부식 방지 코팅

추운 지역을 위한 내부 난방 시스템 옵션

제품특징

제품 응용

YB-24 지능형 조립식 실외 박스형 변전소는 빠른 배포, 작은 설치 공간 및 지능형 작동이 필요한 광범위한 시나리오에 적합합니다.

생산 세부사항

1. 인클로저 제조

높은 정밀도를 위한 CNC 펀칭, 벤딩 및 용접

이중층 분체 코팅(아연이 풍부한 프라이머 + 폴리에스터 탑 코팅) ≥80μm

염수 분무 시험 ≥500시간

물이 고이는 것을 방지하기 위해 5° 경사를 가진 지붕

2. 내부 레이아웃

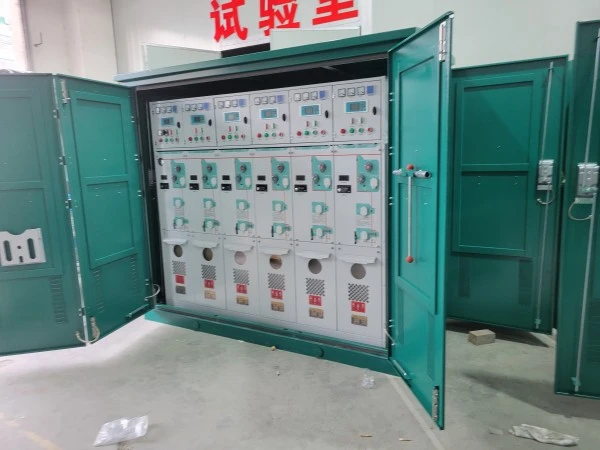

HV 구획: SF6 링 본체 또는 부하 차단 스위치, 피뢰기, 고전압 퓨즈

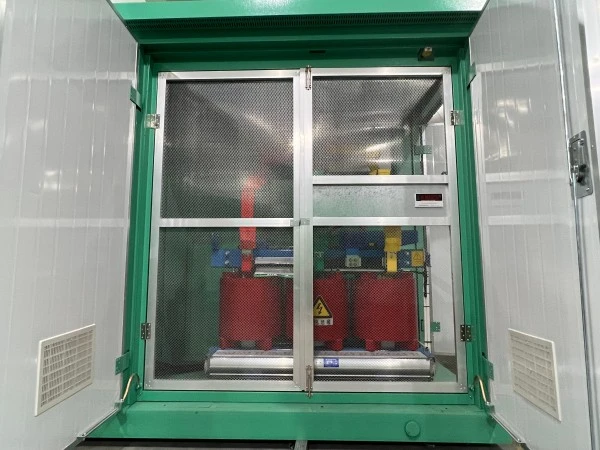

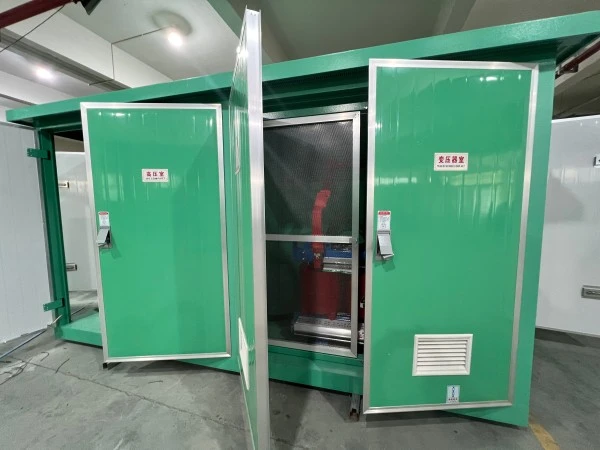

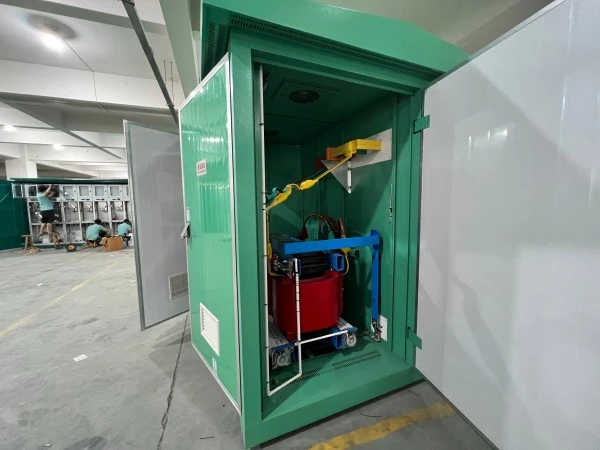

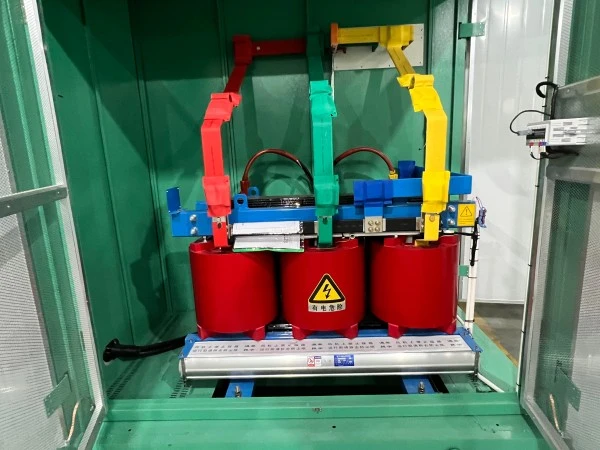

변압기실: 롤러에 변압기가 장착되어 있으며, 유지 관리가 용이한 탈착식 전면 패널

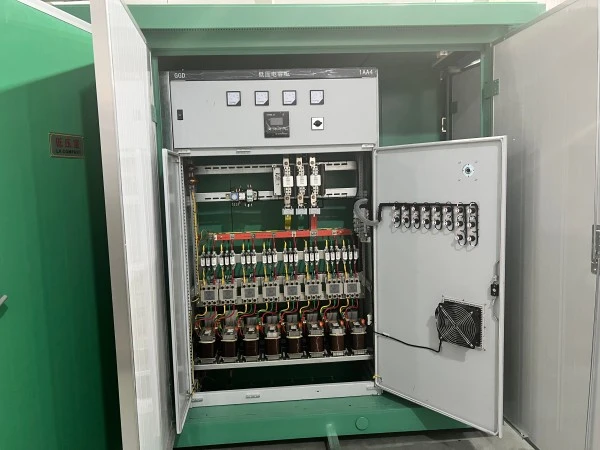

LV 구획: 메인 차단기, 분기 차단기, 자동 커패시터 뱅크, 지능형 모니터링 터미널

내화성 금속 칸막이로 분리된 모든 구획(클래스 A)

3. 지능형 시스템 세부정보

온도 모니터링: 변압기 권선 및 인클로저 내부의 PT100 센서

도어 상태: 클라우드에 대한 경보 기능이 있는 자기 접촉 스위치

에너지 계량: 클래스 1 또는 0.5S 양방향 계량기

원격 제어: IEC 60870-5-101/104, DNP3.0 지원

로컬 제어: 이벤트 로깅 기능을 갖춘 비밀번호로 보호된 HMI

4. 케이블 인입 및 접지

고무 그로밋이 있는 하단 케이블 입구(IP54 등급 유지)

모든 구획에 걸쳐 전용 구리 접지 버스바(40×4mm)

접지 저항 ≤4Ω

5. 납품 전 품질 테스트

상용주파 내전압 시험(HV측 35kV, LV측 2.5kV)

변압기 권선비 및 무부하 손실 테스트

지능형 시스템 통신 테스트(30분 연속 핑)

비 테스트(1시간 동안 10mm/분으로 시뮬레이션)

포장 및 애프터 서비스

포장

스트레치 필름 + 골판지 모서리로 포장된 전체 장치

지게차 슬롯이 있는 목재 팔레트 베이스

배송 중 습기를 방지하기 위해 인클로저 내부에 건조제 봉투 포함

모든 외부 개구부는 방수 테이프로 밀봉되어 있습니다.

애프터 서비스 약속

보증 기간: 배송일로부터 12개월(유료 계약 시 24개월 또는 36개월까지 연장 가능)

자주 묻는 질문(FAQ)

Q1: YB-24 지능형 조립식 옥외 박스형 변전소는 염도가 높은 해안 지역에 적합한가요?

답: 그렇습니다. 표준 인클로저는 두께가 ≥80μm인 부식 방지 분말 코팅을 사용하고 500시간 염수 분무 테스트를 통과합니다. 부식성이 높은 환경(예: 항만, 화학 공장)의 경우 스테인리스 스틸 304/316 인클로저와 내부 부스바에 추가 코팅을 제공합니다.

Q2: 변전소 전체를 교체하지 않고도 변압기만 교체할 수 있나요?

답: 그렇습니다. 변압기실은 탈착식 측면 패널과 롤러 레일로 설계되었습니다. 변압기는 전면 또는 측면에서 빼낼 수 있으며, HV 또는 LV 구획을 방해하지 않고 교체 장치를 삽입할 수 있습니다. 이 모듈성은 YB-24 디자인의 핵심 특징입니다.

Q3: 지능형 시스템은 타사 SCADA 시스템에 대한 연결을 지원합니까?

답: 그렇습니다. 표준 컨트롤러는 RS485를 통한 Modbus RTU와 이더넷을 통한 Modbus TCP를 지원합니다. IEC 60870-5-101/104 또는 DNP3.0 프로토콜에 맞게 구성할 수도 있습니다. 우리는 시스템 통합을 위한 완전한 레지스터 맵을 제공합니다.

Q4: 소음 제한과 관련하여 YB-24를 주거용 건물 근처에 배치하는 것이 허용됩니까?

답: 그렇습니다. 건식 변압기의 경우 소음 수준은 1m에서 55dB 이하로 주거용 한계를 충족합니다. 유침 변압기의 경우 변압기실 내부에 진동 감쇠 패드와 음향 인클로저를 추가하여 소음을 48dB 이하로 줄입니다.

Q5: 표준 배송 시간은 얼마나 됩니까?

A: 표준 구성(800kVA 이하, IP54, 강철 인클로저, 링 메인 유닛 포함)의 경우 주문 확인 후 영업일 기준 15~20일이 소요됩니다. 맞춤형 프로젝트(스테인리스 스틸, 특수 색상, 가공선 진입을 위한 추가 높이)에는 영업일 기준 25~30일이 소요됩니다.

Q6: YB-24에는 어떤 변압기 유형을 사용할 수 있습니까?

A: YB-24는 다음과 같이 구성할 수 있습니다.기름에 잠긴 변압기프로젝트 요구 사항, 설치 환경, 화재 안전 요구 사항 및 현지 표준에 따라 S13/S20 또는 SCB13/SCB14와 같은 에폭시 수지 주조 건식 변압기.
