프로젝트에 적합한 박스형 변전소를 선택하는 방법

2026-05-06 0 나에게 메시지를 남겨주세요

A 박스형 변전소고전압 배전반을 통합한 컴팩트한 배전 솔루션입니다. 변압기, 저전압 배전 장비 및 보호 장치를 하나의 조립식 인클로저로 통합합니다. 그것은 산업 단지, 상업용 건물, 주거 지역 사회, 재생 가능 에너지 프로젝트, 광산 현장 및 임시 전원 공급 시스템.

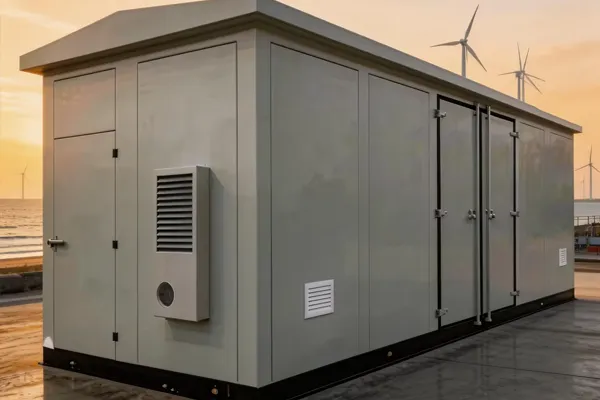

Box-Type Substation

Lugao는 송배전 장비 제조업체로서 변압기, 개폐 장치, 회로 차단기, 단로기, 피뢰기, CT/PT/VT 및 유틸리티용 맞춤형 OEM/ODM 솔루션, 산업 및 인프라 프로젝트. 프로젝트 요구 사항에 따라 Lugao는 다음과 같이 고객을 지원할 수 있습니다. 기술 구성, 제품 선택 및 맞춤형 변전소 솔루션.

박스형 변전소란 무엇입니까?

박스형 변전소는 조립식 변전소 또는 소형 변전소라고도 합니다. 그것은 설계되었습니다 중전압 전력을 공급받아 저전압으로 변환하고, 최종 사용자에게 전기를 안전하게 분배합니다.

주요 구성품

고전압 장치:들어오는 전력 제어, 보호 및 스위칭에 사용됩니다.
변압기 장치:프로젝트 배포 요구 사항을 충족하도록 전압을 변환합니다.
저전압 장치:전기 부하 및 최종 회로에 전력을 분배합니다.
울로 둘러싼 땅:날씨, 먼지, 외부 충격으로부터 내부 장비를 보호합니다.
보호 장치:과부하, 단락 또는 오류 상태에서 안전한 작동을 보장합니다.

프로젝트 소유자가 박스형 변전소를 선택하는 이유

컴팩트한 구조:기존 변전소에 비해 설치 공간이 절약됩니다.
빠른 설치:공장에서 조립된 설계로 현장 건설 시간이 단축됩니다.
유연한 적용:산업, 상업, 도시 및 재생 에너지 프로젝트에 적합합니다.
안정적인 보호:밀폐형 구조로 장비의 안전성과 작동 안정성이 향상됩니다.
맞춤 구성:전압레벨, 용량, 레이아웃, 현장 여건에 따라 설계 가능합니다.

박스형 변전소 선택 시 주요 요소

1. 전압 레벨 확인

전압 수준은 프로젝트의 그리드 연결 및 부하 요구 사항과 일치해야 합니다. 일반적인 구성 배전망용 중전압 입력과 저전압 출력을 포함합니다.

들어오는 그리드 전압을 확인하십시오.
최종 사용 장비에 필요한 출력 전압을 확인하십시오.
현지 전기 표준 및 프로젝트 사양을 준수하는지 확인하세요.

2. 변압기 용량 계산

변압기 용량은 가장 중요한 선택 요소 중 하나입니다. 용량이 부족하면 과부하가 발생할 수 있습니다. 반면 용량이 너무 크면 투자와 에너지 손실이 증가할 수 있습니다.

총 연결 부하를 계산합니다.
향후 확장을 위해 부하 증가를 고려하십시오.
최대 수요와 지속적인 운영 요구 사항을 평가합니다.
효율성, 환경 및 유지 관리 요구 사항에 따라 변압기 유형을 선택하십시오.

3. 설치 환경 평가

현장 조건은 인클로저 설계, 단열 수준, 환기 및 보호 등급에 직접적인 영향을 미칩니다.

옥외 설치:내후성, 부식 방지 및 환기 설계가 필요합니다.
고온 지역:적절한 열 방출과 변압기 냉각이 필요합니다.
먼지가 많거나 습한 환경:더 높은 인클로저 보호 및 밀봉 성능이 필요합니다.
고도가 높은 장소:특수 단열 설계 및 기술 조정이 필요할 수 있습니다.

4. 올바른 레이아웃 선택

내부 레이아웃은 안전한 작동, 손쉬운 유지 관리 및 효율적인 케이블 연결을 지원해야 합니다.

유럽식 레이아웃:소형 통합 분배 시스템에 일반적으로 사용됩니다.
미국식 레이아웃:변압기와 스위칭 기능이 밀접하게 통합된 경우에 자주 사용됩니다.
맞춤형 레이아웃:특별한 공간, 케이블 방향 또는 작동 요구 사항이 있는 프로젝트에 적합합니다.

5. 보호 및 안전 요구 사항 검토

안전 설계에는 전기적 보호, 기계적 보호 및 작업자 안전이 포함되어야 합니다.

과부하 및 단락 보호
접지 시스템 설계
연동 및 작동 안전 대책
아크 보호 및 결함 격리 옵션
명확한 경고 라벨 및 유지 보수 액세스

박스형 변전소 선택표

선택 요소	확인해야 할 사항	중요한 이유	권장 조치
전압 레벨	유입 전압 및 출력 전압	그리드 및 전기 부하와의 호환성 보장	선택하기 전에 프로젝트 도면 및 로컬 그리드 요구 사항을 확인하십시오.
변압기 용량	총 부하, 최대 수요 및 향후 확장	과부하 방지 및 불필요한 투자 방지	실부하 계산 및 예비 마진을 기준으로 용량 선택
설치환경	실외/실내 현장, 온도, 습도, 먼지 및 고도	인클로저 보호, 절연 및 냉각 성능에 영향을 미칩니다.	적절한 보호 등급, 환기 및 부식 방지 설계를 선택하십시오.
배전반 구성	들어오는 캐비닛, 나가는 캐비닛, 계량 및 보호 장치	전력 제어, 보호 및 작동 유연성을 결정합니다.	배포 계획 및 유지 관리 요구 사항에 따라 구성
안전 보호	접지, 연동, 고장 보호 및 경고 시스템	운전자 안전 및 시스템 신뢰성 향상	해당 전기 표준 및 프로젝트 안전 사양을 따르세요.
맞춤화 요구	치수, 색상, 레이아웃, 케이블 입구 및 OEM/ODM 요구 사항	장비가 프로젝트 현장 및 브랜드 요구 사항에 적합하도록 지원	맞춤형 디자인을 위해 Lugao와 같은 경험이 풍부한 제조업체와 협력하십시오.
