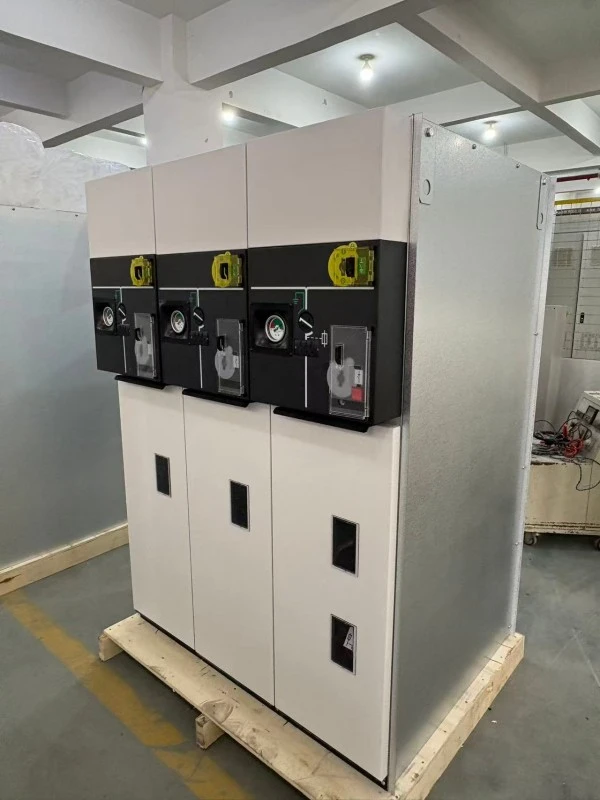

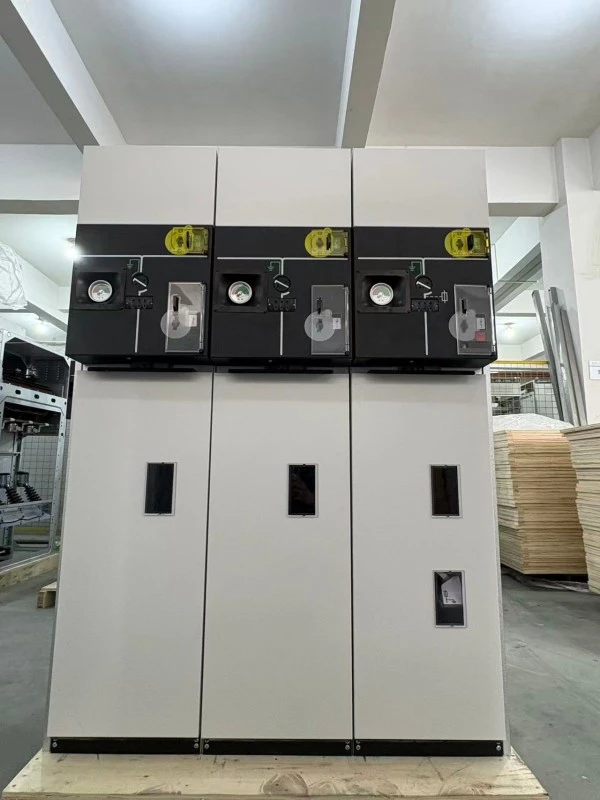

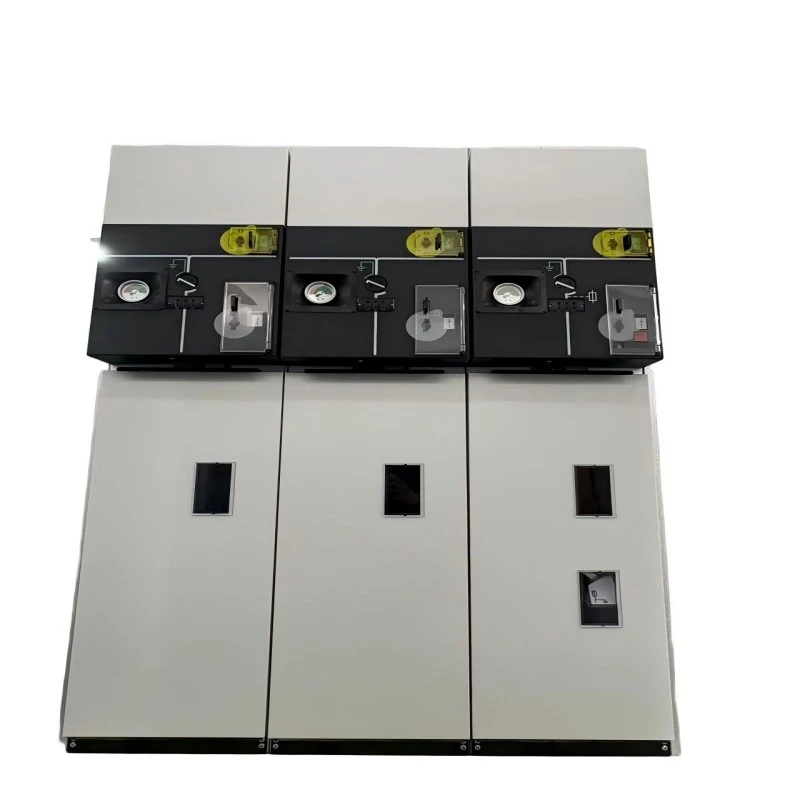

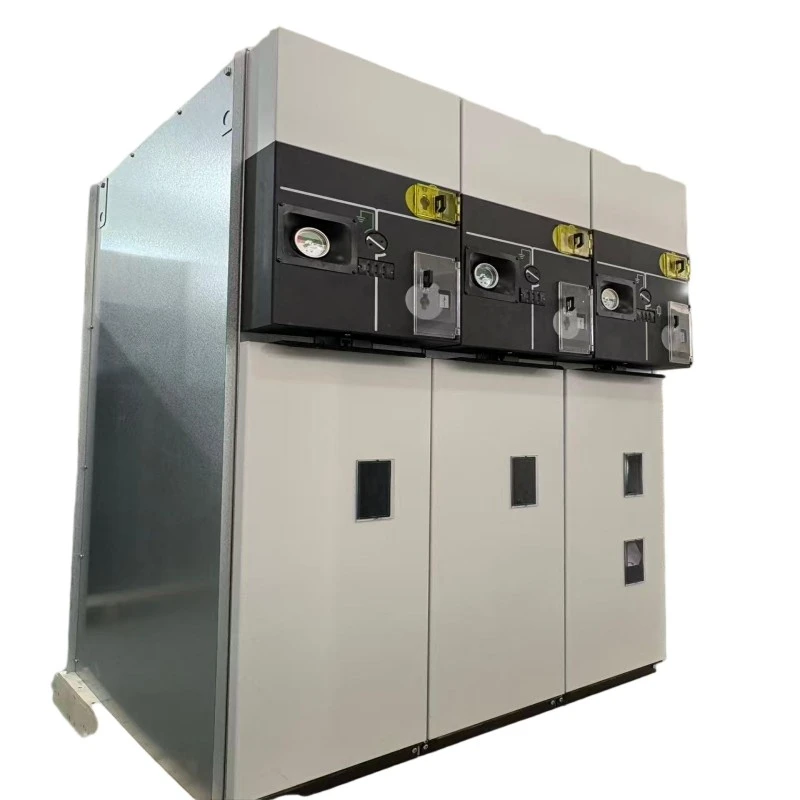

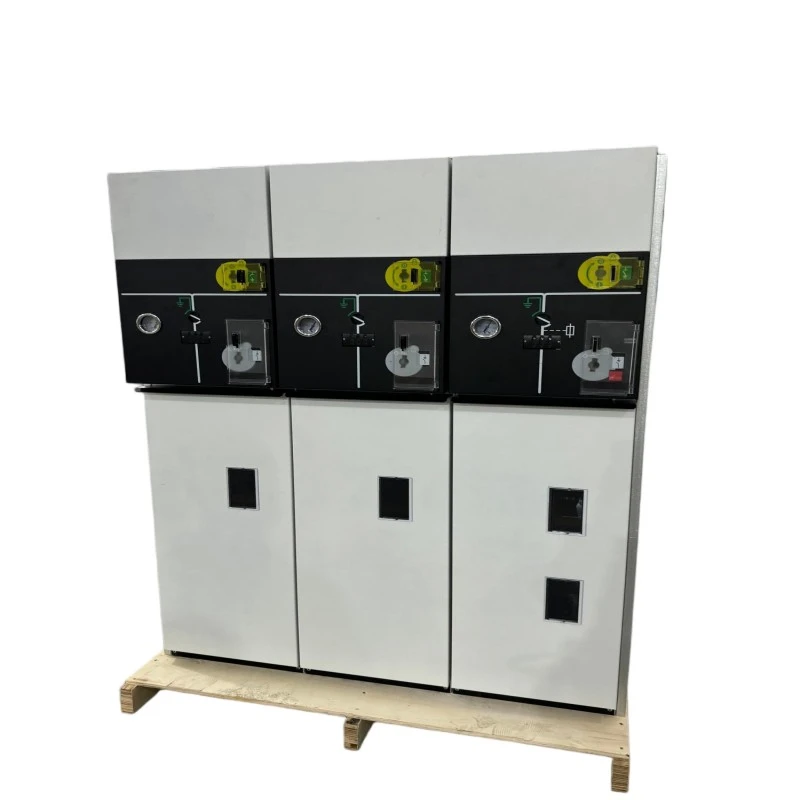

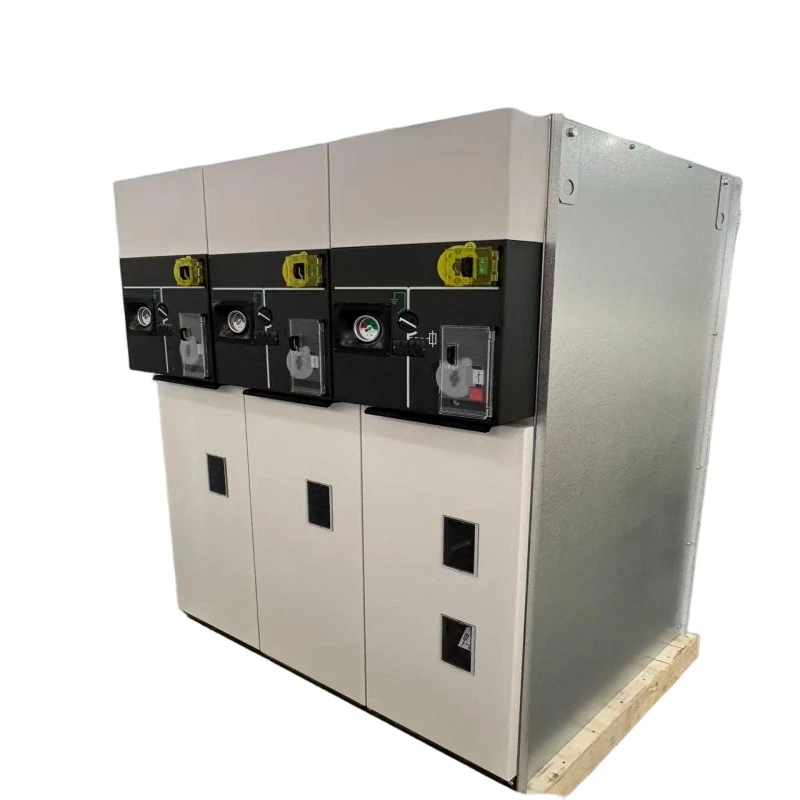

HXGN 공기 절연 밀봉 링 메인 유닛

"H" — 박스형 인클로저,

"X" — 링 네트워크,

"G" — 공기 절연,

"N" — 실내

HXGN 공기 절연 밀봉형 링 메인 유닛 금속 폐쇄 개폐 장치는 6kV–24kV 링 메인 및 방사형 분배 시스템용으로 설계되었습니다. 같지 않은SF6 절연RMU인 이 장치는 공기를 주요 유전체 매체로 사용하며, 모든 충전부는 밀봉된 먼지 방지 금속 캐비닛에 들어 있습니다.

그것은 무엇을 합니까?

1. 2차 배전의 전력 루프를 연결하고 절연합니다.

2. 부하 차단 스위치 및 퓨즈 조합을 통해 배전 변압기를 보호합니다.

3. 안전한 유지 관리를 위해 눈에 띄는 격리 간격을 제공합니다.

4. 가스 절연 개폐 장치에 대한 경제적인 대안으로 사용됩니다.

HXGN 공기 절연 밀봉 링 메인 유닛은 다음과 같은 용도에 널리 사용됩니다.SF6 가스빈번한 눈에 띄는 연결 해제가 필요한 경우 또는 예산 제약으로 인해 안전을 손상시키지 않으면서 검증되고 간단한 기술이 선호되는 경우.

제품 설명

당사의 HXGN 공기 절연 밀봉 링 메인 유닛은 변전소, 산업 플랜트, 상업용 건물 및 농촌 배전 네트워크의 실내 설치용으로 설계된 차세대 공기 절연 링 메인 유닛입니다. 정격 전압 범위는 6kV ~ 24kV이며, 정격 전류는 메인 버스바의 경우 630A이고 퓨즈 보호 변압기 회로의 경우 125A입니다.

핵심 기술 기능:

1. 최적화된 위상 간격과 절연 장벽을 갖춘 공기 절연

2. 먼지와 설치류 침입을 방지하는 밀봉된 인클로저 설계(IP3X 또는 IP4X)

3. 눈에 보이는 차단 기능이 있는 3위치 부하 차단 스위치(닫힘/열림/접지)

4. 변압기용 통합 전류 제한 퓨즈 보호(최대 125A)

5. 피더 보호를 위한 옵션 진공 회로 차단기 모듈

6. 잘못된 작동을 방지하는 기계적 인터록

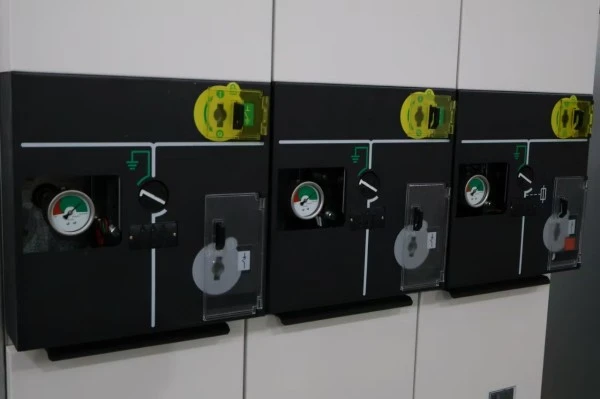

7. 명확한 위치 표시 기능이 있는 전면 패널 미믹 버스

HXGN 공기 절연 밀봉 링 메인 유닛은 투명하고 검사하기 쉬운 디자인을 제공합니다. 즉, 운영자는 유지 관리 및 잠금/태그아웃 절차 중에 매우 중요한 기능인 로드 스위치의 개방 위치를 시각적으로 확인할 수 있습니다. 설치 또는 해체 시 특별한 가스 취급 장비가 필요하지 않습니다.

제품 매개변수(사양)

제품 기능 및 응용

주요 특징

● SF6가 없고 환경 친화적입니다---단열 매체로 공기만 사용하고 온실 가스를 배출하지 않습니다.

● 눈에 보이는 차단---부하 차단 스위치는 명확하게 보이는 차단 간격을 제공하여 안전 절차를 단순화합니다.

● 먼지와 설치류에 대한 밀봉---인클로저는 IP3X 또는 IP4X를 충족하여 공기 절연 스위치기어 고장의 일반적인 원인을 방지합니다.

● 컴팩트한 설치 공간---단위 폭은 일반적으로 500---600mm로 공간이 제한된 실내 변전소에 적합합니다.

● 비용 효율적---SF6 또는 고체 절연 RMU에 비해 ​​초기 투자 비용이 낮습니다.

● 간단한 유지 관리---가스 압력 모니터링이나 재충전이 필요하지 않습니다. 육안 검사와 접촉면 청소만 가능합니다.

● 인터록 안전---기계적 인터록은 부하 스위치가 닫혀 있는 동안 접지 스위치가 닫히는 것을 방지합니다.

응용 시나리오

● 농촌 및 타운십 전력망

● 산업 시설---공장, 광산 현장, 시멘트 공장(방진 기능 포함)

● 상업용 건물---쇼핑몰, 사무실 단지, 호텔

● 중소 변전소---6kV-24kV 배전 노드

● 재생에너지---소수력, 바이오매스, 분산형 태양광(실내 설치)

● 개조 프로젝트---낡은 공기 절연 개폐 장치를 현대식 밀봉 장치로 교체

Q&A

Q1: HXGN 공기 절연 밀봉 링 메인 유닛은 시멘트 공장이나 곡물 사일로와 같은 먼지가 많은 환경에서 어떻게 작동합니까?

답: 훌륭해요. HXGN 공기 절연 밀봉 링 메인 유닛은 IP3X 등급의 완전 밀봉 인클로저를 표준(IP4X 옵션)으로 갖추고 있어 2.5mm 또는 1mm보다 큰 먼지 입자가 들어갈 수 없습니다. 이는 개방형 공기 절연 배전반에서 흔히 볼 수 있는 트래킹 및 플래시오버를 방지합니다. 정기적인 외부 캐비닛 청소와 함께 먼지가 심한 지역에는 IP4X 버전을 권장합니다.

Q2: 습도가 높은 해안 지역에서는 공기 단열이 안정적입니까?

A: 그렇습니다, 적당한 디자인으로. 당사의 HXGN 공기 절연 밀봉 링 메인 유닛은 소수성 절연 장벽을 사용하고 연면 거리가 240mm(12kV의 경우) 및 360mm(24kV의 경우)로 확장되었습니다. 또한 밀봉된 인클로저는 습한 공기 순환을 방지하고 옵션으로 결로 방지 히터를 케이블 수납공간에 설치할 수 있습니다. 우리는 연간 습도가 90% 이상인 남부 해안 지역에 수백 대의 장치를 성공적으로 배치했습니다.

Q3: 이 제품은 SF6 절연 RMU와 어떻게 비교됩니까?

A: SF6 RMU는 더 작고 완전히 밀봉되어 있지만 가스 처리가 필요하고 초기 비용이 더 높습니다. HXGN 공기 절연 밀봉 링 메인 유닛은 더 크지만 다음을 제공합니다.

● 낮은 초기 구매 가격(구성 및 프로젝트 요구 사항에 따라 일반적으로 유사한 SF6 절연 솔루션보다 초기 투자 비용이 낮습니다.)

● 가스 누출 우려 없음

● 눈에 보이는 분리로 더욱 안전한 유지보수 가능

● 더 쉬워진 해체 및 폐기

극단적인 공간 제약 없이 낮은 수명주기 비용과 환경 영향을 우선시하는 고객에게 HXGN은 이상적인 선택입니다.

Q4: HXGN RMU와 호환되는 퓨즈는 무엇입니까?

A: 당사 퓨즈함은 표준 DIN 43625 또는 BS 2692 고전압 전류 제한 퓨즈를 수용합니다. 당사는 귀하의 변압기 보호 요구 사항(일반적으로 6.3A ~ 125A)에 맞는 퓨즈를 공급할 수 있습니다. 퓨즈 타격 핀 작동은 단상 오류 보호를 위해 3위치 스위치에 기계적으로 연결됩니다.

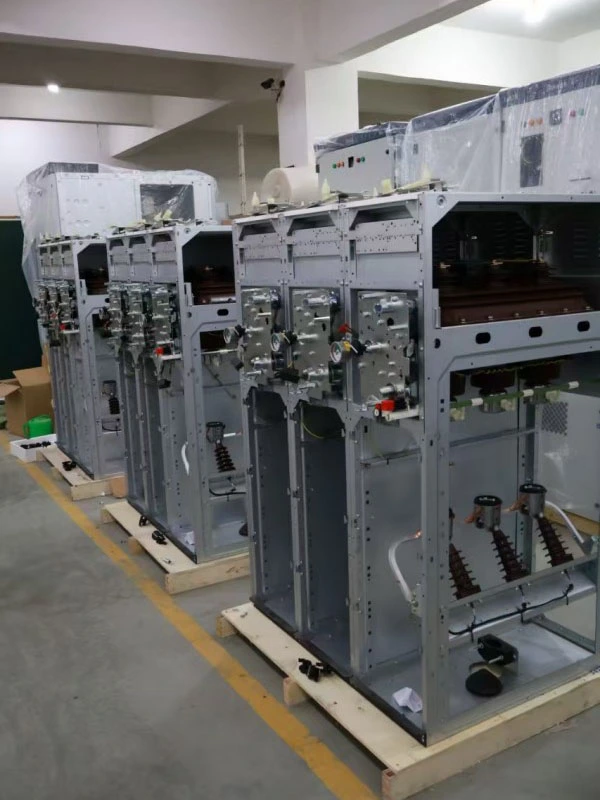

생산 세부사항

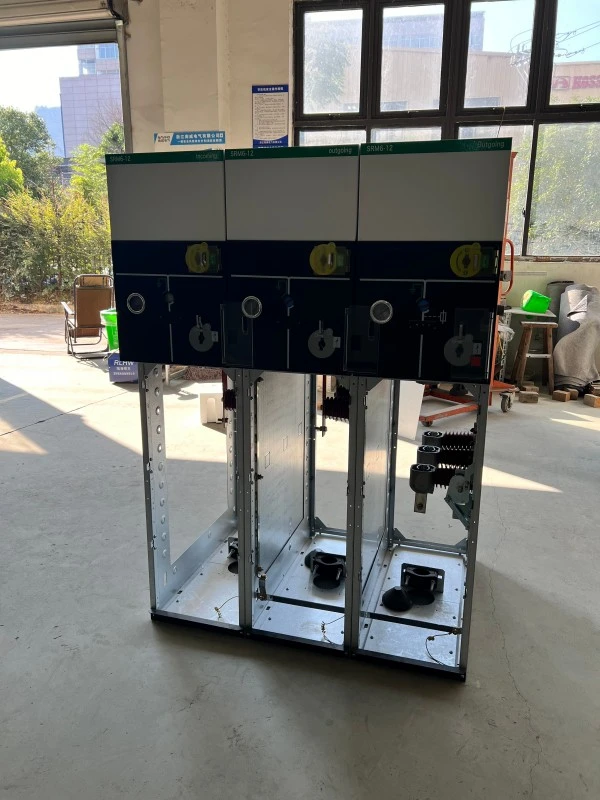

인클로저 및 밀봉

HXGN 공기 절연 밀봉 링 메인 유닛은 2.0mm 두께의 냉간 압연 강철 또는 선택적인 스테인리스 스틸 인클로저를 특징으로 하며 정전기 분말 코팅(최소 80μm 두께, RAL 7035 밝은 회색)으로 마감 처리되어 있습니다. 코팅은 500시간의 염수 분무 테스트를 통과했습니다. 모든 도어와 패널의 폴리우레탄 폼 개스킷을 통해 밀봉이 이루어지며 IP3X 보호가 보장됩니다. 케이블 구획은 아크 전파를 방지하기 위해 메인 스위치 구획과 별도로 밀봉되어 있습니다.

부하 차단 스위치 설계

3위치 부하 차단 스위치는 자체 청소 기능이 있는 은도금 접점이 있는 회전 블레이드 유형입니다. 아크 소화실은 절연 아크 슈트와 결합된 자기 분출 원리를 사용하여 최대 630A의 부하 전류를 차단하고 케이블 충전 전류(최대 10A)의 개폐를 가능하게 합니다. 스위치에는 두 개의 눈에 보이는 차단 위치(개방 및 접지)와 하나의 폐쇄 위치가 있으며 모두 전면 미믹 패널에 명확하게 표시되어 있습니다.

퓨즈 조합 장치

변압기 보호를 위해 당사의 HXGN 공기 절연 밀봉 링 메인 유닛은 스트라이커 작동식 트립 메커니즘과 퓨즈 컴파트먼트를 통합합니다. 단상 퓨즈가 작동하면 스트라이커가 부하 차단 스위치를 기계적으로 작동시켜 3상을 모두 열어 단상 작동을 방지합니다. 퓨즈함은 접지 스위치와 연동되어 있습니다. 퓨즈함은 부하 스위치가 열려 있고 접지 스위치가 닫혀 있을 때만 열 수 있습니다.

절연 시스템

모든 부스바와 연결부는 열수축 튜브(연면거리 강화 유형) 또는 에폭시 분말 코팅으로 절연되어 있습니다. 위상 장벽은 IEC 60243에 따라 아크 저항 등급 클래스 1을 갖춘 DMC(반죽 성형 화합물) 또는 SMC(시트 성형 화합물)로 만들어집니다. 최소 공기 간극은 다음과 같습니다.

● 12kV: 상간 125mm, 접지까지 100mm

● 24kV: 상간 220mm, 접지까지 180mm

품질 및 테스트 보증

각 HXGN 공기 절연 밀봉 링 메인 유닛은 배송 전 정기 테스트를 거칩니다.

● 주회로 저항 측정(마이크로 저항계)

● 상용주파 내전압 (12kV는 42kV/1분, 24kV는 65kV/1분)

● 유도전압 내전압 시험

● 기계적 작동 테스트(스위치당 200사이클)

● 보조회로 절연시험(2kV/1min)

● 인클로저 보호 검증(IP3X 또는 IP4X 프로브 테스트)

● 부분 방전 측정(1.5× 정격 전압에서 <20pC)

애프터 서비스 약속

보증 기간: 배송일로부터 12개월(유료 계약 시 24개월 또는 36개월까지 연장 가능)

기술 지원: 평생 무료 기술 상담; 통보 후 1시간 이내 답변
