SF6 가스 절연 소형 RMU 금속 폐쇄 개폐 장치

Lugao Power Co., Ltd.는 도시 배전 네트워크 및 산업용 배전을 위해 특별히 설계된 업계 최고의 SF6 가스 절연 소형 RMU 금속 폐쇄 개폐 장치를 제공합니다. 지금 SF6 가스 절연 소형 RMU 금속 폐쇄 개폐 장치를 구입하고 세 가지 핵심 이점, 즉 완전 절연, 유지 관리가 필요 없는 초소형 설계의 이점을 누리십시오. 전원 공급 장치 신뢰성을 크게 향상시키는 동시에 전체 수명주기 비용을 절감할 수 있습니다.

문의 보내기

제품 설명

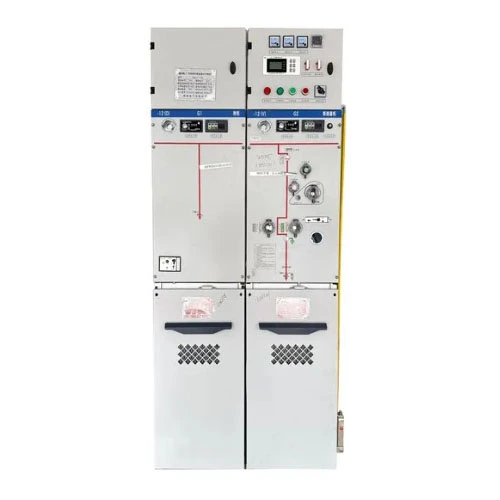

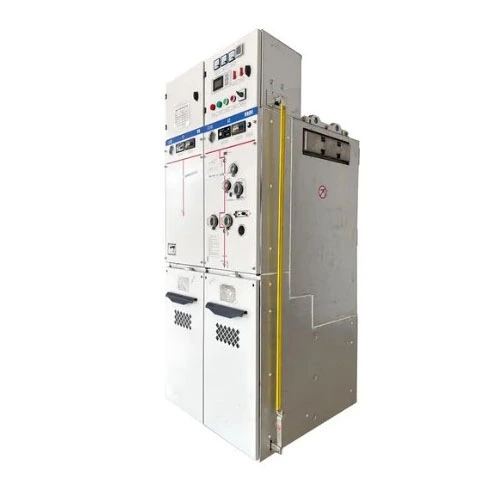

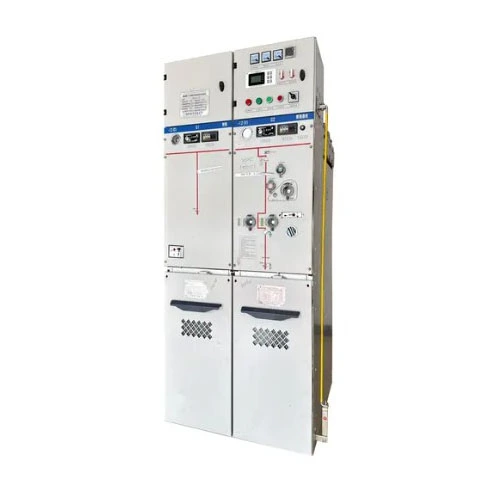

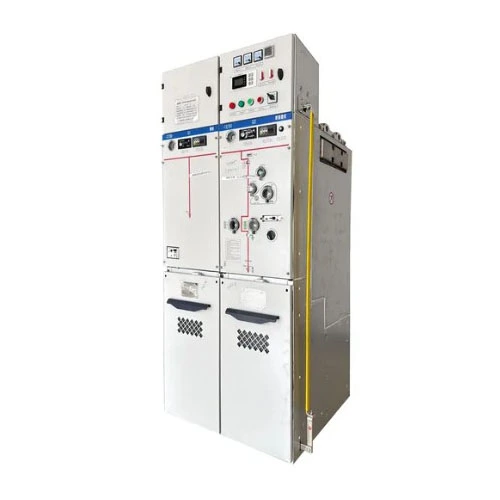

SF6 가스 절연 소형 RMU 금속 밀폐 개폐 장치는 SF6 가스를 절연 매체로 채운 스테인리스 스틸 가스 탱크 내부에 고전압 스위칭 장치, 모선, 접지 스위치 및 기타 핵심 구성 요소를 완전히 포함하는 완전한 배전 장치입니다.

본 제품은 주로 12kV/24kV 전력계통에 사용됩니다.링 메인 유닛(RMU)애플리케이션 또는 터미널 전력 분배.

그것은 무엇을 할 수 있습니까?

간단히 말해서 전력 분배, 스위칭, 보호 및 제어가 가능합니다. 특정 기능은 다음과 같습니다:

1. 부하 전류의 투입 및 차단 - 일반 라인 스위칭.

2. 단락 전류 생성 및 차단 - 퓨즈 또는 회로 차단기와 함께 결함 발생 시 회로를 신속하게 차단하여 변압기와 라인을 보호합니다.

3. 절연 및 접지 - 눈에 보이는 분리 지점과 접지 기능을 제공하여 유지 보수 담당자의 안전을 보장합니다.

4. 케이블 연결 및 보호 - 들어오고 나가는 장치 역할을 하며 케이블 라인에 대한 과전류 및 단락 보호 기능을 제공합니다.

완전 밀봉 구조 덕분에 이 제품은 열악한 환경(예: 높은 고도, 습도, 염수 분무, 심한 먼지) 또는 토지가 제한된 장소(예: 상업 센터, 주거 단지, 풍력 발전 단지)에 특히 적합합니다. 이는 기존의 공기 절연 링 메인 유닛을 대체하는 이상적인 제품입니다.

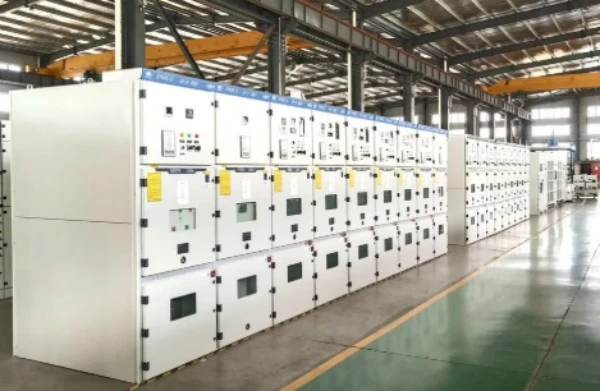

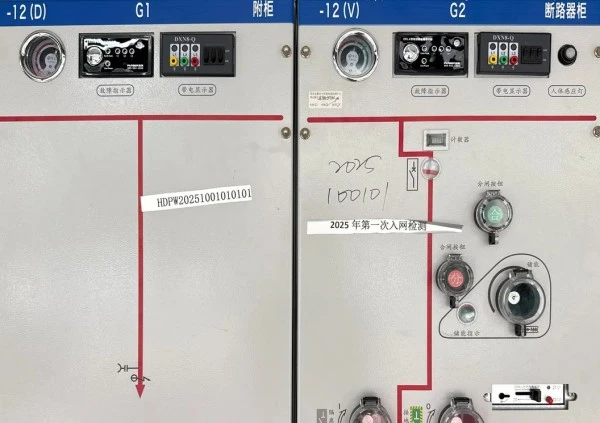

Sf6 Gas Insulated Compact Rmu Metal Enclosed Switchgear

제품 매개변수(사양)

다음은 SF6 가스 절연 소형 RMU 금속 폐쇄 개폐 장치의 표준 기술 매개변수입니다.루가오전력(주):

매개변수	단위	표준값
정격전압	kV	12/24
정격 주파수	헤르츠	50 / 60
메인 버스바 정격 전류	A	630 / 1250
부하 스위치 회로 정격 전류	A	630
회로 차단기 회로 정격 전류	A	630 / 1250
정격 단시간 내전류(3s)	카	20 / 25
정격 피크 내전류	카	50 / 63
정격 단락 투입 전류	카	50 / 63
부하 스위치의 정격 폐쇄 루프 차단 전류	A	630
전송 전류	A	1750
절연 매체	-	SF6(상대압력 0.3~0.5bar)
가스 탱크 보호 등급	-	IP67(영구 밀봉)
인클로저 보호 등급	-	IP4X / IP3X
내부 아크 분류	-	IAC AFLR 20kA/1초
적용 가능한 표준	-	GB/T 3906, GB/T 11022, IEC 62271-200

제품특징 및 활용방안(Q&A 형식)

Q1: 이 SF6 가스 절연 소형 RMU 금속 폐쇄 개폐 장치의 가장 큰 특징은 무엇입니까?

A: 가장 큰 특징은 극도의 컴팩트함과 완전 절연 설계입니다. 기존의 공기 절연 RMU에 비해 당사 제품은 우수한 전기 성능을 유지하면서 부피를 약 70% 줄입니다. 모든 고전압 충전부는 스테인리스 가스 탱크 내부에 완전히 밀봉되어 외부 결로, 오염 또는 작은 동물의 영향을 받지 않습니다. 즉, 실제로 30년 동안 유지 보수가 필요 없는 작동을 달성했습니다. 또한 SF6 절연 링 메인 유닛은 모듈형 설계를 갖추고 있어 사용자 요구 사항에 따라 들어오고 나가는 장치, 계량 장치, PT 장치 등을 유연하게 조합할 수 있습니다.

Q2: 열악한 환경에서 얼마나 안정적입니까?

A: 매우 안정적입니다. 가스 탱크는 레이저 용접 및 헬륨 누출 감지 기술을 사용하여 제조되었으며, 연간 누출율은 0.1% 미만으로 SF6 가스 압력의 장기적인 안정성을 보장합니다. -40°C 극저온, +55°C 고온, 최대 고도 3000m에서도 당사 제품은 정격 절연 수준을 유지합니다. 많은 고객이 해안 풍력 발전 단지와 광산에 이 소형 RMU 스위치기어를 설치해 왔으며 수년 동안 단열재 섬락 사고 없이 작동해 왔습니다.

Q3: 제품에는 어떤 안전 설계가 있습니까?

A: 우리는 안전을 최우선으로 생각합니다. 이 제품은 "5가지 방지" 인터록 시스템을 갖추고 있습니다(잘못된 회로 차단기 작동 방지, 부하 상태에서 절연체 스위칭 방지, 활선 상태에서 접지 스위치 닫힘 방지, 접지 닫힘 시 통전 방지, 활선실 진입 방지). 또한 가스 탱크에는 IAC AFLR 20kA/1s의 내부 아크 결함 등급이 있으며 아크 에너지를 인클로저 외부의 안전한 영역으로 전달하는 압력 완화 채널이 있습니다. 조작 패널의 관찰 창을 통해 절연 간격 상태를 명확하게 볼 수 있습니다.

Q4: 어떤 특정 애플리케이션 시나리오에 적합합니까?

A: 당사 제품은 다음과 같은 시나리오에서 널리 사용됩니다.

● 도시 주거 단지, 상업용 건물---변전소의 주요 수신 및 배전 장치로서 바닥 공간을 절약합니다.

● 풍력 발전소, 태양광 발전소---소형 변전소 내부의 RMU 장치로서 온도 변화를 견뎌냅니다.

● 산업단지, 공장---중소형 변압기 보호, 기존 드롭아웃 퓨즈 교체.

● 지하철, 터널, 공항---낮은 고장률이 요구되는 고신뢰성 전원 공급 노드.

● 데이터 센터---공급 연속성에 대한 요구 사항이 매우 높은 A급 부하로 자동화를 통한 자동 대기 전력 전송이 가능합니다.

● 광산, 항구---완전히 밀봉된 구조가 먼지가 많고 습한 환경에서 확실한 이점을 제공합니다.

SF6 가스 절연 소형 RMU 금속 폐쇄 개폐 장치가 1개 또는 수백 개 필요하든 당사는 표준화된 솔루션이나 맞춤형 솔루션을 제공할 수 있습니다.

생산 세부 사항(경쟁사 대비 장점)

상세 비교: Lugao Power와 일반 브랜드

세부항목	일반 브랜드	루가오전력(주)의 장점
가스탱크 재료 및 공정	일반 냉간 압연 강판 용접, 녹 위험.	3mm 고품질 304 스테인리스 스틸, 레이저 용접 + 로봇식 아르곤 아크 용접, 100% 헬륨 누출 테스트 – 평생 밀봉을 보장합니다.
작동 메커니즘	편평한 나선형 스프링, 불안정한 개폐 속도.	다이캐스트 알루미늄 캠 + 원통형 스프링, 기계적 수명이 5,000회 이상, 부드럽고 걸림 없는 움직임.
부하 스위치 접점	구리-텅스텐 합금 접점, 일반 아크 침식 저항.	구리-크롬 합금 + 은 기반 코팅, 차단 용량 마진이 20% 더 높고 아크 시간이 짧습니다.

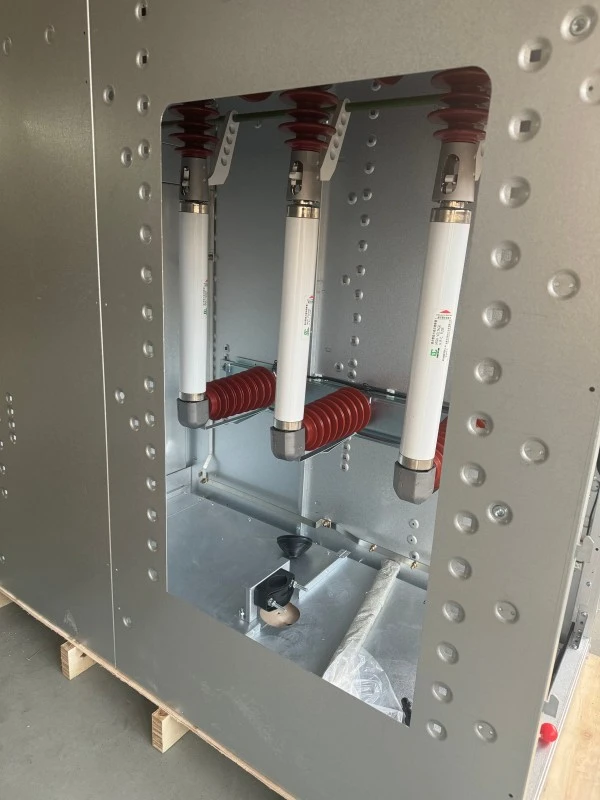

퓨즈 튜브 디자인	퓨즈 튜브는 가스 탱크에 일체형으로 용접되어 있어 교체가 어렵습니다.	완전히 절연 피복이 있는 플러그인 퓨즈 튜브 – 가스 탱크를 분해하지 않고 퓨즈 교체, 한 사람, 5분.

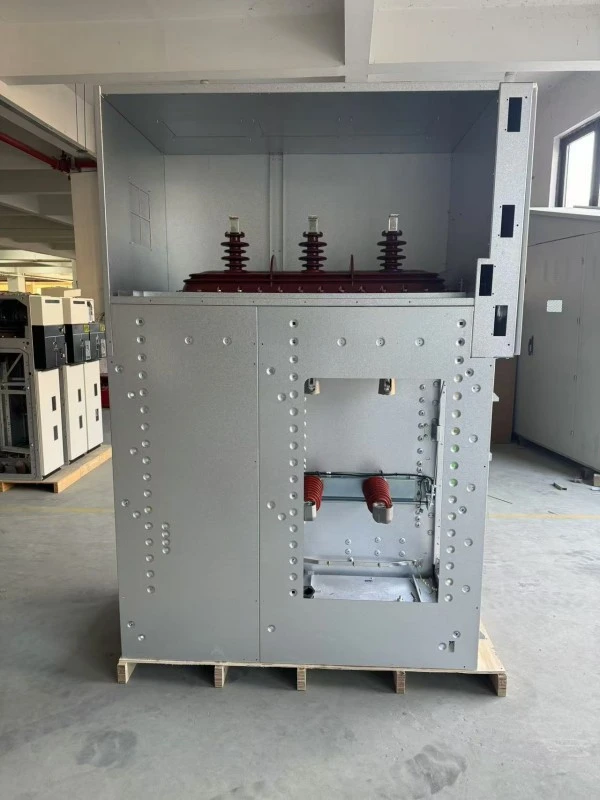

케이블 연결부	공간이 좁아서 단면이 큰 케이블을 수용할 수 없습니다.	돌출된 케이블 구획(높이 ≥650mm), 3×400mm² 케이블 종단 지원, 케이블 클램프 및 접지 버스바 장착.
관찰 창	일반 유리는 시간이 지나면 뿌옇게 변합니다.	방폭 강화유리 + 내부 결로 방지 코팅 - 절연 간격 및 접지 상태를 명확하게 볼 수 있습니다.
스마트 확장	외부 CT/PT가 필요합니다.	내장 센서(전압, 전류, 온도) - 3가지 원격 기능(원격 측정, 신호 전달, 제어)을 위해 DTU와 직접 호환됩니다.

우리의 핵심 차별화 이점:

1. 진정한 "유지보수가 필요하지 않음": 일반 브랜드는 유지보수가 필요 없다고 주장하지만 연간 가스 누출률이 1%를 초과하므로 3~5년마다 재충전해야 합니다.루가오 파워연간 누출율이 0.1% 이하인 이중 밀봉 링 + 금속 하드 밀봉 구조를 사용하므로 설계 수명 내에 재충전이 필요하지 않습니다.

2. 극한 환경 적응성 : 당사 제품은 -45°C 저온 및 +60°C 고온 유형 테스트와 720시간 염수 분무 테스트(일반 = 96시간)를 통과하여 해안 및 고산 지역에 적합합니다.

3. 사용자 친화적인 조작 : 스위치 위치, 접지 상태, 열림/닫힘 상태가 모두 패널에 색상으로 구분되어 있으며 작동 핸들은 힘 피드백을 제공하여 오작동을 방지합니다.

4. 더 높은 단락 내성 성능: 표준에는 20kA/3s가 필요합니다. 우리는 업계 평균을 15% 초과하는 25kA/3s의 마진과 63kA의 최대 내구성으로 설계했습니다.

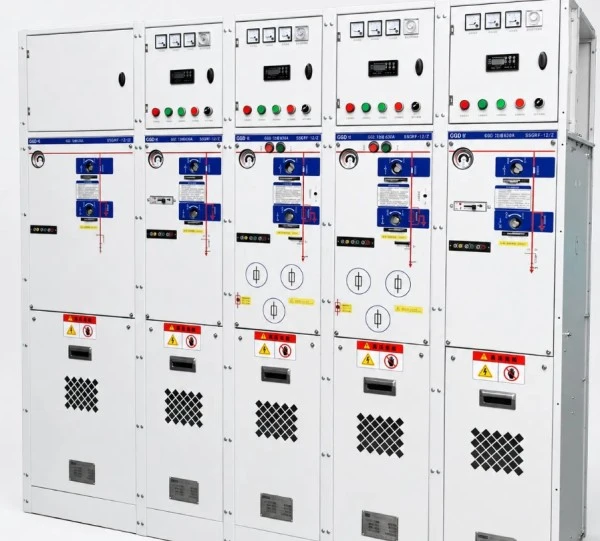

Sf6 Gas Insulated Compact Rmu Metal Enclosed Switchgear

자주 묻는 질문(FAQ)

Q1: 이 SF6 가스 절연 소형 RMU 금속 폐쇄 개폐 장치에 포함된 SF6 가스는 환경 친화적입니까? 나중에 단계적으로 폐지되나요?

A: 현재 SF6는 최고의 절연 가스로 남아 있지만 당사는 이미 친환경 버전(C4 또는 건조 공기)을 개발했습니다. 귀하가 구입한 장치의 가스 탱크는 매우 잘 밀봉되어 있으며 30년 동안 작동해도 누출이 최소화됩니다. 향후 친환경 개조가 필요한 경우 가스탱크 전체 교체 서비스를 제공할 수 있습니다.

Q2: 작동 중에 가스 압력이 떨어지면 어떻게 해야 합니까?

A: 당사 제품에는 가스 밀도 게이지(저압 경보 접점 포함)가 표준으로 제공됩니다. 압력이 0.25bar(상대)로 떨어지면 경보 신호가 제어 시스템으로 전송됩니다. 그 시점에는 정전을 요청하셔야 하며, 당사 A/S팀이 방문하여 누수 여부를 확인하고 SF6를 보충해 드립니다. 정상적인 상황에서는 누출로 인한 재충전이 거의 필요하지 않습니다.

Q3: 기존 유통자동화 시스템에 제품을 적용할 수 있나요?

답: 물론이죠. 이 SF6 가스 절연 소형 RMU의 SF6 가스는 DTU 인터페이스와 전기 작동 메커니즘을 위한 공간으로 예약되어 있습니다. 전기 모듈과 제어 케이블을 추가하면 IEC 60870-5-101/104 또는 Modbus 통신 프로토콜에 연결하여 원격 열기/닫기, 전류/전압 판독 및 오류 표시기 업로드를 달성할 수 있습니다.
