친환경 가스절연 RMU

친환경 가스절연 RMU(링 본체)는 순수 SF6 대신 친환경 가스 혼합물을 기본 절연 및 아크 소호 매체로 사용하는 공장에서 조립되고 밀봉된 금속 폐쇄형 고압 개폐 장치(최대 24kV)입니다. 높은 지구 온난화 지수(GWP = 23,500)를 갖는 기존 SF6 RMU와 달리 SF₆는 현재 EU 참조 데이터에 따르면 약 24,300의 GWP를 갖습니다. Lugao Power의 에코 RMU는 합성 공기, N2/SF₆ 혼합 가스(SF6 10% 미만) 또는 플루오로케톤 기반(C5-FK) 가스를 사용합니다. 이러한 가스는 무독성, 불연성이며 순수 SF6의 GWP가 23,500인 데 비해 1(합성 공기의 경우) 또는 600(C5-FK의 경우) 미만입니다.

제품 장점

왜 선택해야 할까요?루가오 파워SF6 대안에 대한 에코가스 RMU?

제품특징

기술 설명이 포함된 기능 목록

생산 세부사항

루가오 파워가 친환경 가스 RMU를 제조하는 방법

각 환경 친화적인 가스 단열 RMU는 중국 원저우에 있는 ISO 9001:2021 및 ISO 14001 인증 시설에서 생산됩니다. 제조 공정은 SF6 생산 라인과 달리 친환경 가스 취급에 맞게 특별히 조정되었습니다.

단계별 생산 프로세스

1. 탱크 제작

● 3mm 스테인리스 스틸(AISI 304) – 레이저 절단, 로봇 굽힘, 자동화된 MIG 공정으로 용접.

● 100% 헬륨 누출 감지: 탱크가 진공 챔버에 잠겼습니다. 헬륨 스프레이 테스트 – 누출율 <1×10⁻⁶ mbar·L/s(IEC 요구 사항보다 20배 더 엄격함).

2. 부품 조립

● 클린룸에서 조립된 3위치 스위치 메커니즘(클래스 100,000).

● 구리 접점은 은도금(두께 15μm) – 낮은 접촉 저항(<30μΩ)을 보장합니다.

● 셔터 메커니즘 – 스테인리스 스틸, 캠 구동.

3. 진공가공

● 진공(<10 Pa) 하에서 8시간 동안 80°C로 가열된 탱크 – 수분 제거(목표 <10ppm).

● 내부결로 및 절연파괴를 방지합니다.

4. 에코가스 충전

● 전용 혼합 스테이션에서 혼합 가스를 준비합니다(정확도 ±1%).

● C5-FK 혼합물의 경우: C5-FK(플루오로케톤) + CO₂ + O₂(미량).

● 충전 압력: 20°C에서 상대 0.04 MPa.

● 각 탱크에는 가스 구성 라벨과 함께 일련번호가 지정되어 있습니다.

5. 최종 전기 테스트

● 내전력 주파수: 42kV/1min(12kV 단위).

● 번개 임펄스: 75kV 피크(1.2/50μs).

● 부분 방전: 1.2Ur에서 <5pC(12kV = 14.4kV 테스트 전압).

● 접촉 저항 측정: 테스트 인증서에 기록됩니다.

● 기계적 작동 테스트: 50회 열림/닫힘 주기 – 가스 압력 변화 없음.

6. 인터록 확인

● 게이지 핀을 사용하여 모든 기계식 인터록을 테스트했으며 힘 측정값이 기록되었습니다.

7. 포장

● 밸브의 운송 캡으로 밀봉된 가스 충전 장치.

● 폼 커버로 보호된 압력계

품질 관리 이정표

애프터 서비스 및 보증

보증 기간:

시운전일로부터 12개월 또는 배송일로부터 18개월(둘 중 먼저 도래하는 날짜)

보증 대상:

1. 모든 기계 부품(스위치 메커니즘, 인터록, 접지 스위치, 표시기)

2. 가스탱크 건전성(제조 결함으로 인한 누출)

3. 기본 및 보조 연락처

4. 환경가스 조성(공장 충전량이 인증서와 다를 경우)

5. 압력계 및 밀도 모니터

보장되지 않는 것:

1. 부적절한 보관 또는 설치로 인한 손상(예: 장치 떨어뜨리기)

2. 공격적인 환경(예: 화학공장)으로 인한 외부 부식

3. 자연현상(지진, 홍수, 번개)

4. 소모품(퓨즈, 표시등, 배터리)

자주 묻는 질문

Q1: 친환경 가스절연 RMU에는 정확히 어떤 가스가 사용되나요?

A: Lugao Power는 두 가지 옵션을 제공합니다.

● 옵션 A(경제적): N₂ + 10% SF₆ 혼합 – GWP ₆ 2,350(순수 SF₆보다 여전히 90% 낮음).

● 옵션 B(그린 프리미엄): C5-FK(플루오로케톤) + CO₂ + O₂ – GWP < 600, PFAS 없음, 높은 GWP SF₆ 절연 가스 의존도를 줄이려는 프로젝트에 적합합니다.

둘 다 무독성, 불연성이며 IEC 62271-200의 승인을 받았습니다.

Q2: 가스 성능은 SF6와 동일합니까?

A: 예, 동일한 작동 압력(0.04-0.05MPa)에서 절연 강도와 아크 소호 기능은 동일합니다. 당사의 환경 친화적인 RMU는 SF6 장치와 동일한 유형 테스트(42kV 내구성, 20kA 단락 만들기, 50회 기계적 작동)를 통과했습니다.

Q3: 가스가 누출되면 어떻게 되나요? 근로자에게 위험합니까?

A: 에코가스는 무독성입니다(아킹 시 독성 부산물을 생성할 수 있는 SF6와는 다름). 그러나 밀폐된 공간에서 대규모 누출이 발생하면 산소가 대체될 수 있습니다. Lugao Power의 RMU에는 저압 경보 기능이 포함되어 있습니다. 유발된 경우, 입장하기 전에 방을 환기시키십시오. 가스 자체는 소량 흡입해도 안전합니다(CO2 소화기 방전과 유사).

Q4: 필요한 경우 현지에서 가스를 다시 채울 수 있나요?

A: 탱크는 평생 동안 밀봉되어 있습니다. 정상적인 조건(연간 누출율 <0.1%)에서는 재충전할 필요가 없습니다. 그러나 밸브가 손상된 경우 Lugao Power에서는 정확한 가스 혼합물로 리필 키트를 제공합니다. 환경적 목적에 어긋나는 로컬 SF6 사용은 권장하지 않습니다.

Q5: 친환경 가스 단열 RMU가 SF6보다 더 비쌉니까?

A: 가스 혼합 및 전용 생산 라인으로 인해 초기 구매 비용이 약 8~12% 더 높습니다. 하지만:

1. 향후 SF6 복구 비용을 피할 수 있습니다.

2. 녹색 건물 세금 인센티브를 받을 자격이 있습니다(예: 싱가포르, EU).

3. 현재 많은 전력회사는 조달 점수에서 SF6가 없는 스위치기어에 대한 프리미엄을 지불하고 있습니다.

4. 20년 이상의 수명주기를 자랑하는 Lugao의 에코 RMU는 비용 중립적이거나 저렴합니다.

Q6: 이 RMU는 어떤 인증을 보유하고 있나요?

A: 전체 IEC 62271-200 유형 테스트(KEMA 인증). 추가의:

● ISO 14001(제조환경경영)

● CE마킹

● 중국 GB/T 3906

Q7: 기존 SF6 RMU 패널을 친환경 가스로 개조할 수 있습니까?

A: 아니요. 가스 처리 시스템, 씰 및 압력 설정이 다릅니다. 그러나 루가오 파워(Lugao Power)의가스 절연 RMU대부분의 표준 SF6 RMU와 외부 치수 및 버스바 간격이 동일합니다. 이를 통해 토목 공사 없이 "드롭인(drop-in)" 교체가 가능합니다.

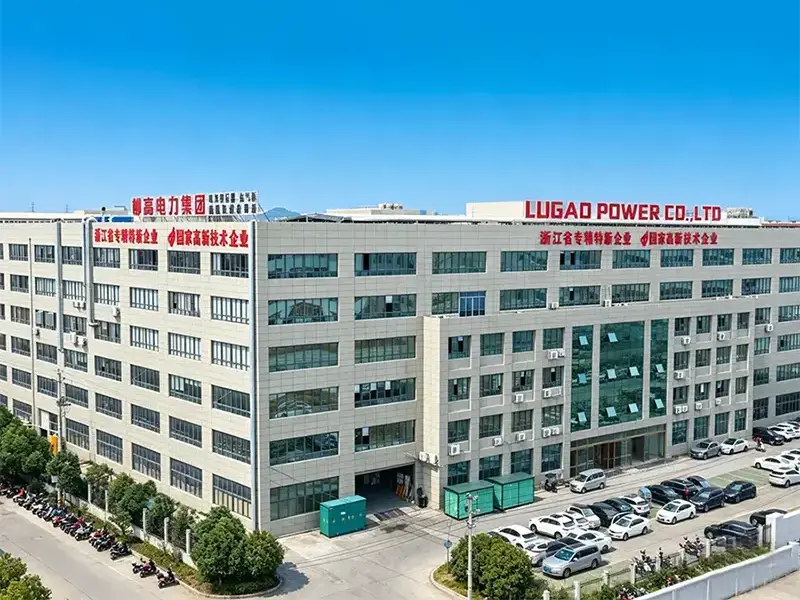

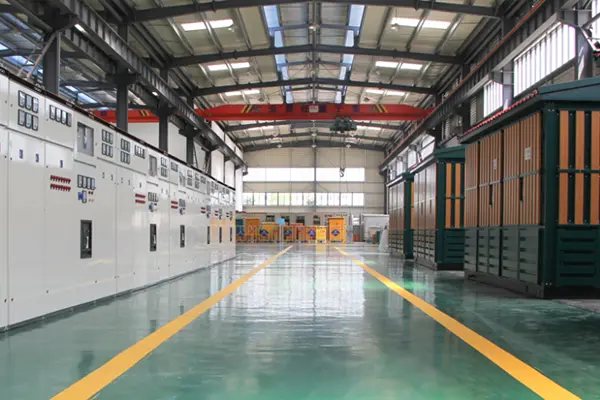

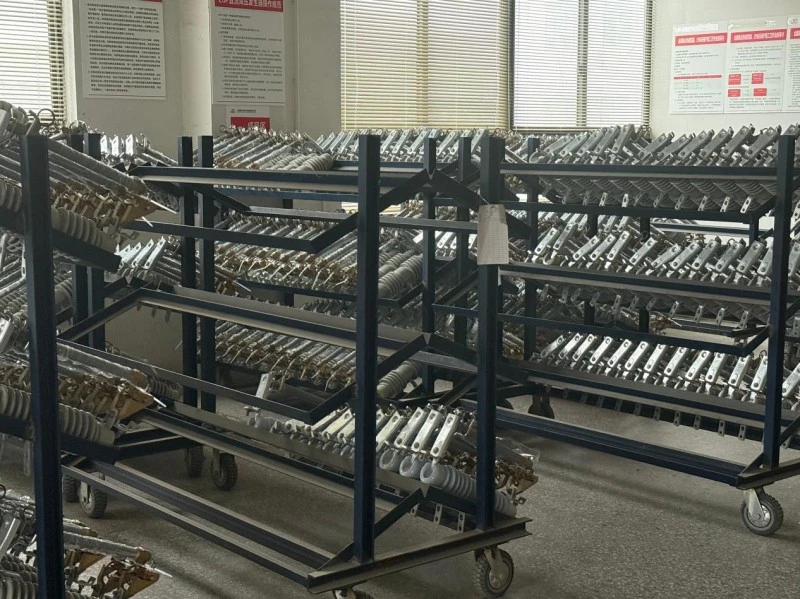

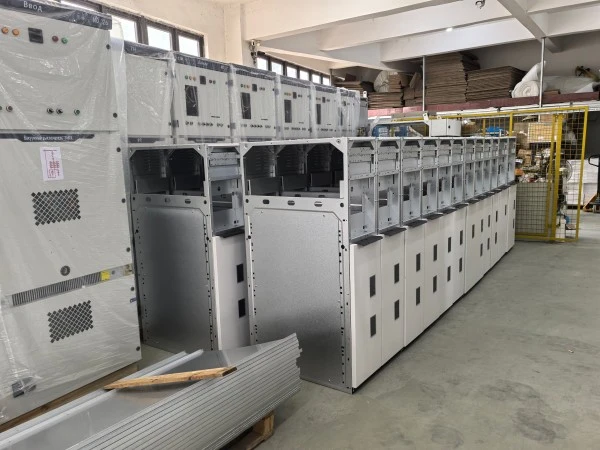

루가오 공장
