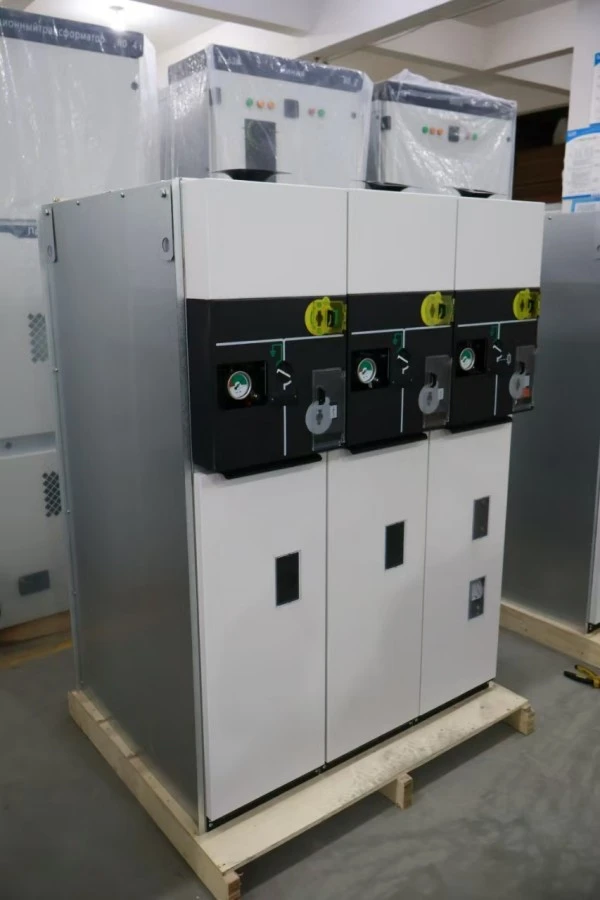

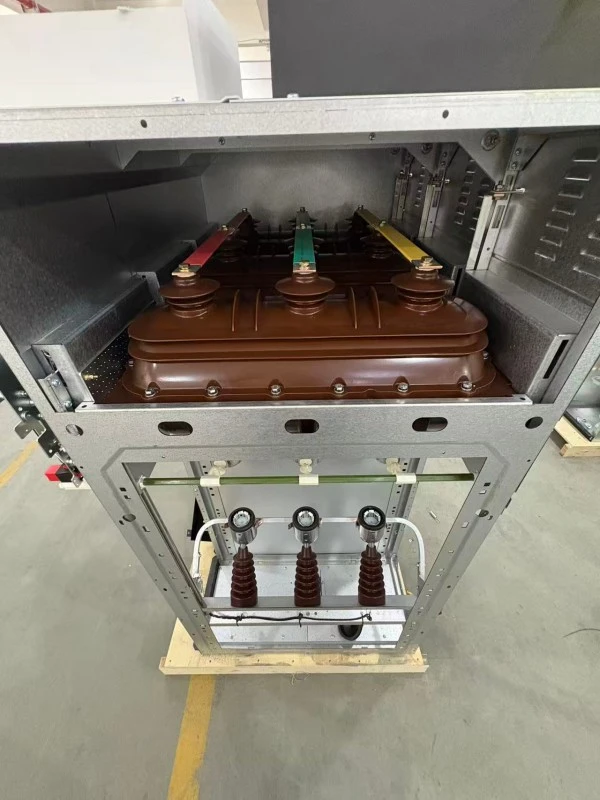

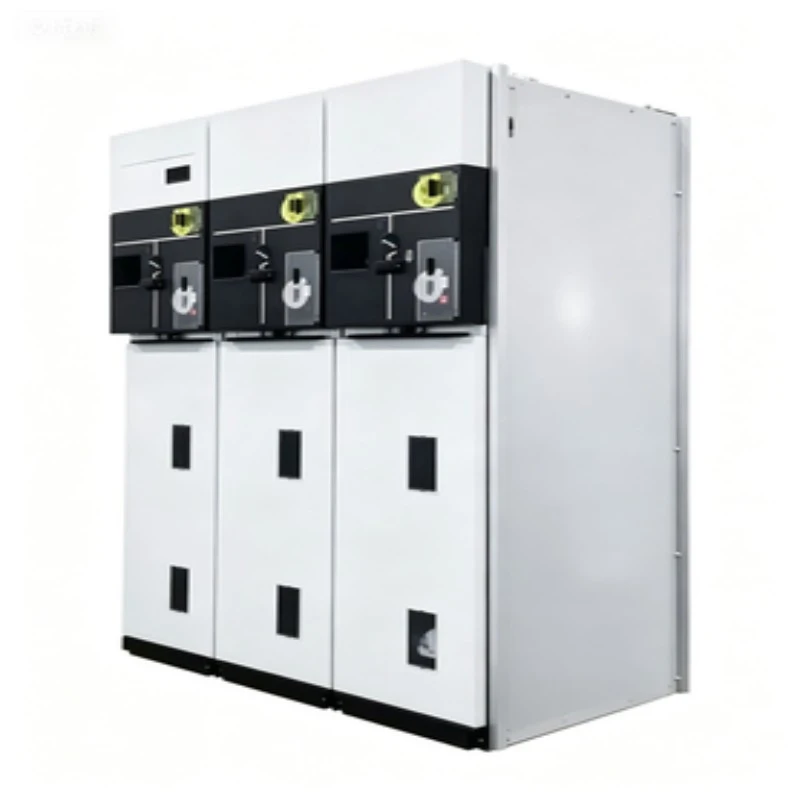

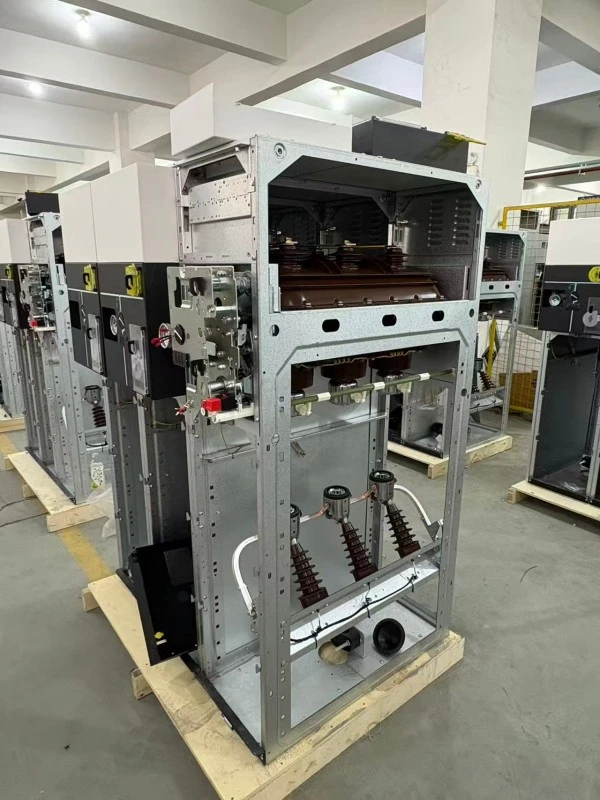

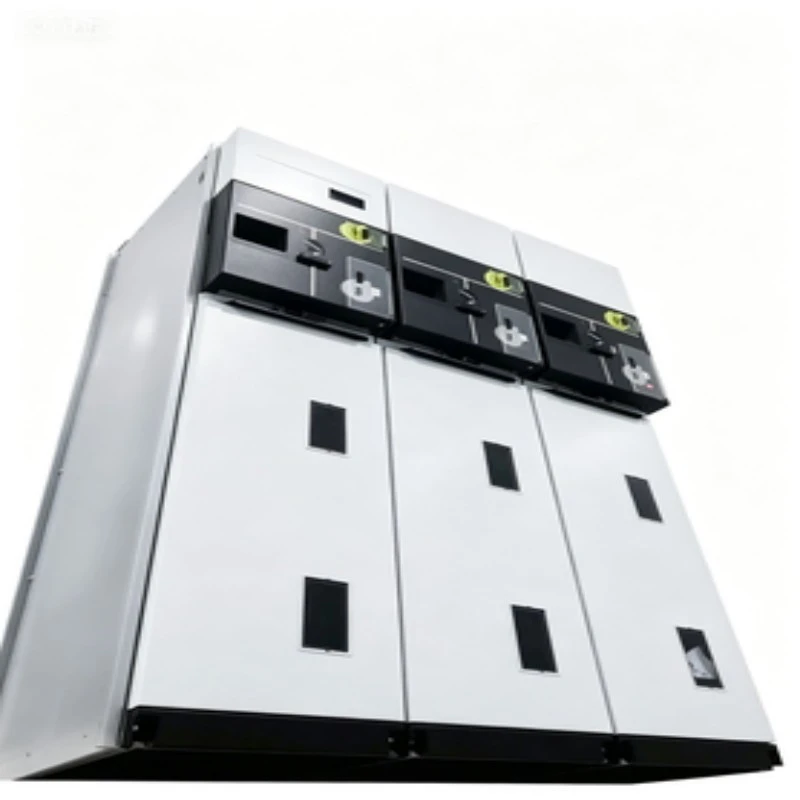

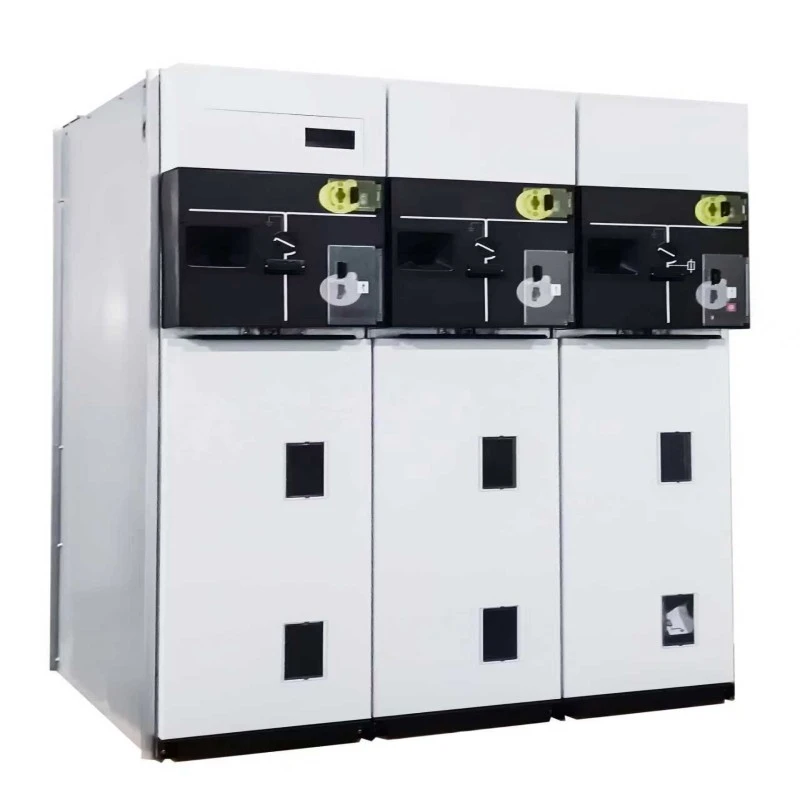

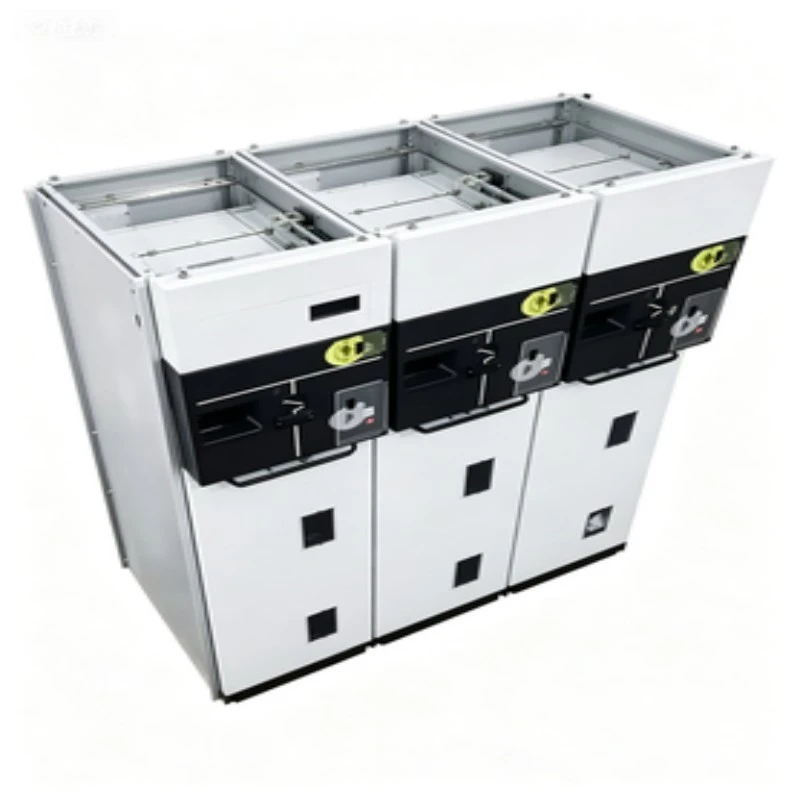

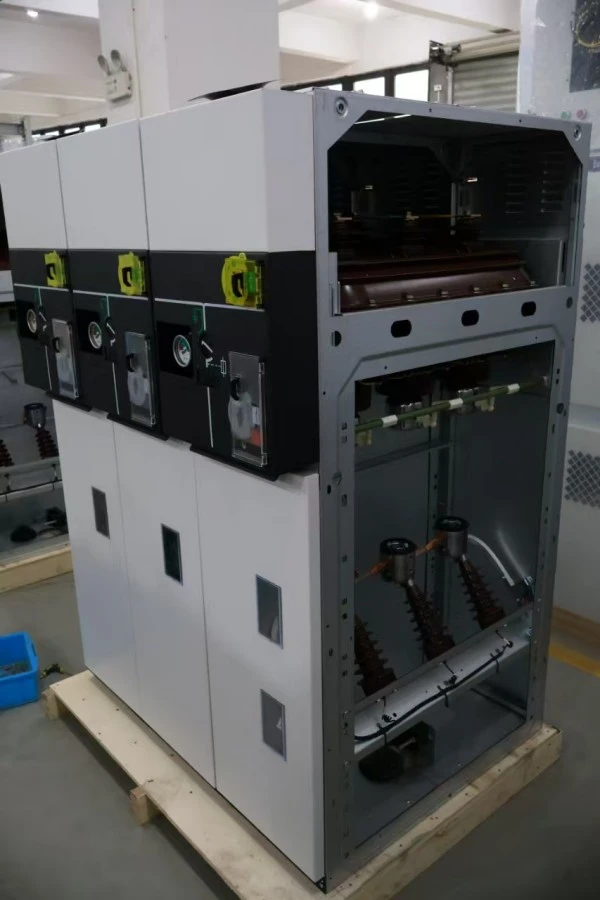

링 메인 유닛 SF6 인출형 개폐 장치

링메인유닛 SF6 인출형 배전반이란?

그만큼개폐 장치중전압 링 네트워크(최대 24kV/36kV)용으로 설계된 공장 조립 금속 폐쇄형 SF6 절연 개폐 장치입니다. 고정형과 달리RMU이 인출형 버전은 탈착식 트럭 장착형 스위칭 장치를 특징으로 합니다. 일반적으로 전체 부스바의 전원을 차단하지 않고 유지 관리, 검사 또는 교체를 위해 인클로저 밖으로 물리적으로 굴릴 수 있는 진공 회로 차단기 또는 SF6 부하 차단 스위치입니다.

그것은 무엇을 할 수 있습니까?

이 링 메인 유닛 SF6 인출형 개폐 장치는 배전에서 세 가지 중요한 기능을 수행합니다.

1. 링 네트워크 연결---두 방향에서 들어오는 피더를 연결하여 중복 전원 공급을 가능하게 합니다.

2. 변압기 보호---통합 퓨즈 또는 회로 차단기를 사용하여 최대 2500kVA의 배전 변압기를 전환하고 보호합니다.

3. 유지 관리를 위한 격리---인출형 메커니즘은 눈에 보이는 차단 간격을 제공하여 하류에서 작업하는 직원의 절대적인 안전을 보장합니다.

4. 오류 차단---최대 25kA의 단락 전류를 차단합니다.

5. 케이블 테스트 및 접지---접지 스위치와 케이블 테스트 포트를 통해 안전한 케이블 작업이 가능합니다.

Lugao Power의 모든 SF6 RMU 스위치기어는 IEC 62271-200을 준수하여 작은 설치 공간(패널당 폭 450mm)에서 부하 개폐 기능과 내결함성 기능을 모두 제공합니다.

제품 매개변수(사양)

참고: 기술 매개변수는 선택한 구성에 따라 달라질 수 있습니다. 최종 기술 데이터 시트는 Lugao Power에 문의하십시오.

제품 기능 및 응용

기능 Q&A – 인출 가능 이점 이해

Q1: 인출형 디자인이 고정형 RMU보다 나은 점은 무엇입니까?

A: 고정 RMU는 스위치기어 유지 관리를 위해 전체 패널의 전원을 차단해야 합니다. 링 메인 유닛 sf6 인출형 개폐 장치를 사용하면 스위칭 모듈을 "연결 해제" 또는 "테스트" 위치로 간단히 롤아웃할 수 있습니다. 버스바는 계속 작동하며 다운스트림 회로를 안전하게 서비스할 수 있습니다. 가동 중지 시간이 몇 시간에서 몇 분으로 단축됩니다.

Q2: 인출형 트럭이 올바른 위치에 있는지 어떻게 알 수 있나요?

A: Lugao Power의 설계에는 연결됨, 테스트 및 연결 끊김의 세 가지 기계적 위치가 포함되어 있으며 각 위치에는 촉각 피드백, 트럭의 시각적 표시기 및 원격 SCADA 모니터링을 위한 보조 접점이 있습니다. 트럭이 철수되면 안전 셔터가 자동으로 고정 접점을 덮습니다.

Q3: 이 인출형 설계에서는 SF6 가스를 유지 관리할 필요가 없습니까?

답: 그렇습니다. SF6 탱크는 수명 동안 밀봉되어 있습니다(정상 조건에서 ≥30년). 인출식 메커니즘은 가스 탱크 내부가 아닌 저압실 또는 트럭 앞쪽 구역에 있습니다. 따라서 스위치를 빼도 SF6 압력이나 유전체 무결성이 방해받지 않습니다. SF6 인출형 링 본체의 주요 차별화 요소입니다.

Q4: 이 RMU는 원격 제어를 지원합니까?

답: 그렇습니다. 인출형 트럭에는 전동식 메커니즘과 위치 피드백 센서가 장착되어 IEC 61850 GOOSE 메시징과 호환되는 완전한 원격 랙 입출고가 가능합니다.

SF6 절연 개폐 장치에 적합한 응용 분야

생산 세부사항

각 링 메인 유닛 sf6 인출형 스위치기어는 고정형 및 인출형 변형을 위한 전용 조립 라인을 갖춘 ISO 9001 인증 시설에서 생산됩니다.

주요 생산 단계:

1. 탱크 제작---3mm 스테인리스 스틸, 로봇식 레이저 용접, 100% 헬륨 누출 테스트(누설률 <1×10⁻⁶ mbar·L/s).

2. SF6 처리---이슬점이 -50°C 이하인 진공 충진, 압력은 20°C 기준으로 보정됩니다.

3. 인출형 트럭 조립---정밀 가이드 레일, 마찰 방지 롤러, 자동 정렬 기본 접점(은도금 구리, 두께 12μm).

4. 인터록 튜닝---모든 장치는 기계적 인터록을 확인하기 위해 200회의 삽입/제거 주기를 거칩니다.

5. 고전압 시험---전력 주파수 반항: 42kV/1min (12kV 단위); 1.2Ur에서 부분 방전 <5pC.

6. 온도 상승 테스트---1.1× 정격 전류에서 모든 지점이 표준 한계 내에 있습니다.

7. 고유한 일련 번호---완전한 추적성을 위해 인클로저와 인출형 트럭 모두에 새겨져 있습니다.

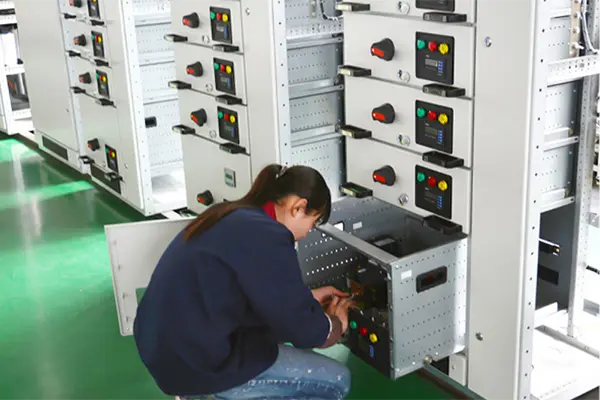

품질 관리 체크포인트

포장

각 링 메인 유닛 sf6 인출형 스위치기어 패널은 수출을 위해 개별적으로 포장됩니다.

상자의 표시:

1. “SF6 가스 충전 – 떨어뜨리지 마세요”

2. “인출형 트럭 내부 – 조심히 다루세요”

3. 무게중심, 리프팅 포인트, 깨지기 쉬운 라벨

인출형 트럭은 손상을 방지하기 위해 패널 내부(연결 해제 위치)로 배송됩니다. 여러 대의 트럭으로 주문하는 경우 별도 포장 옵션을 사용할 수 있습니다.

판매 후 및 보증

보증 기간:

시운전일로부터 12개월 또는 배송일로부터 18개월(둘 중 먼저 도래하는 날짜)

다루는 내용:

1. 인출식 트럭, 인터록, 셔터 등 모든 기계 부품

2. SF6 가스 시스템 (고객 누출로 인한 가스 보충 제외)

3. 기본 및 보조 연락처

4. 접지 스위치 메커니즘

보장되지 않는 사항:

1. 부적절한 인출/삽입으로 인한 손상

2. 외부 배선 수정

3. 자연현상(홍수, 번개)

4. 소모품(퓨즈, 표시등)

서비스 약속:

1. 기술 문의 답변 : 2시간 이내(영업일 기준)

2. 예비 부품 발송: 24시간 이내

3. 원격 문제 해결: 무료 영상 통화 지원

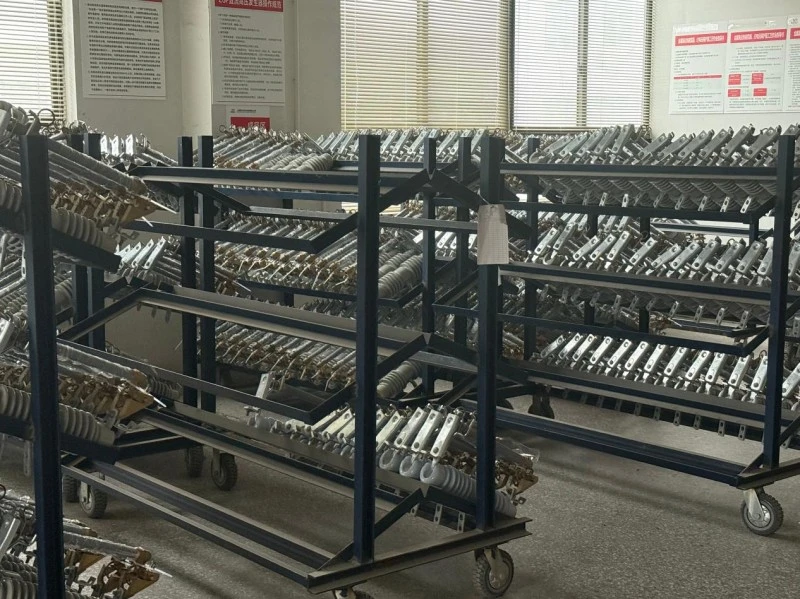

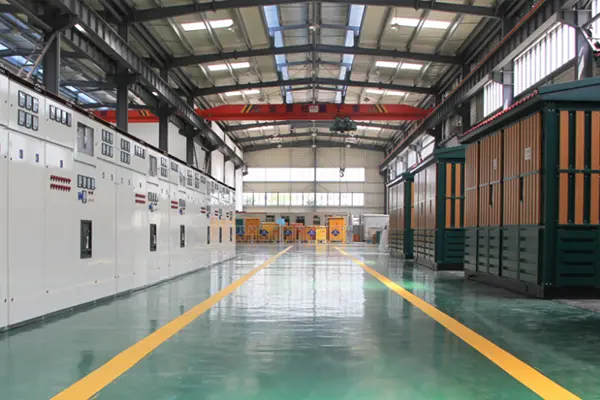

제조 및 품질 관리

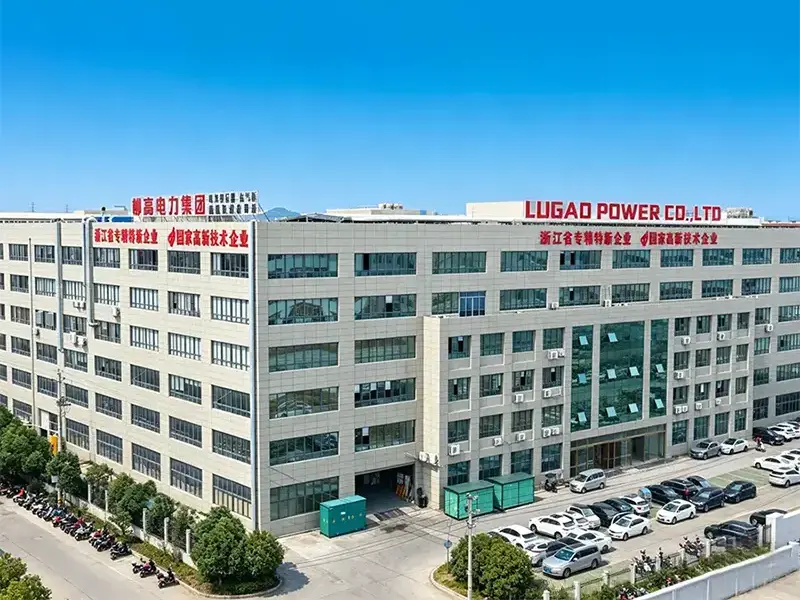

Lugao Power Co., Ltd.는 변압기,개폐 장치, 회로 차단기, 단로기 및 관련 전기 제품.

자체 생산, 엔지니어링 및 테스트 기능을 갖춘 Lugao Power는 전 세계 유틸리티, 산업 시설, 재생 에너지 프로젝트 및 인프라 애플리케이션을 위한 맞춤형 OEM/ODM 솔루션과 원스톱 배전 솔루션을 제공합니다.
