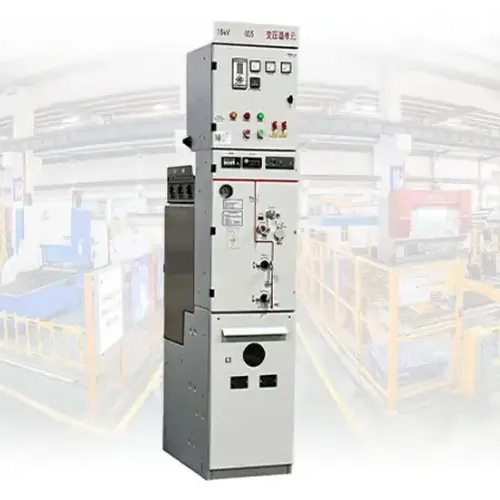

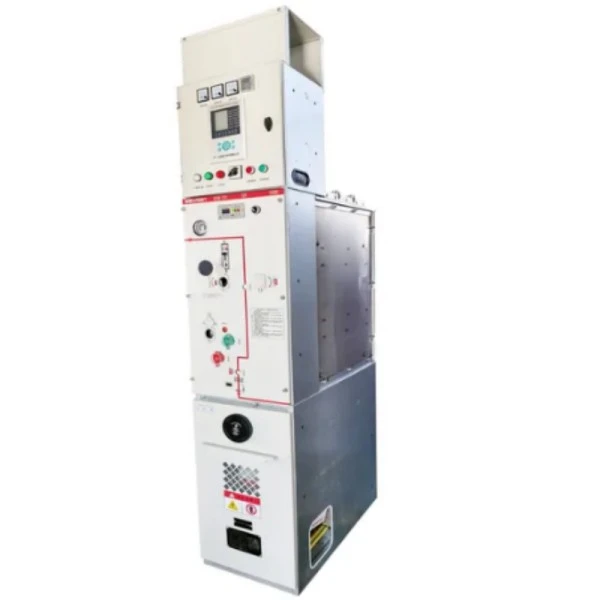

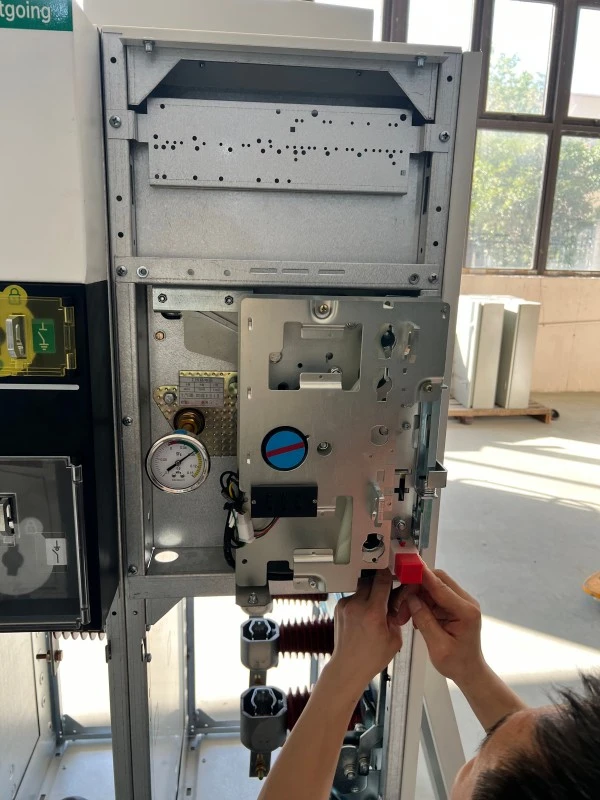

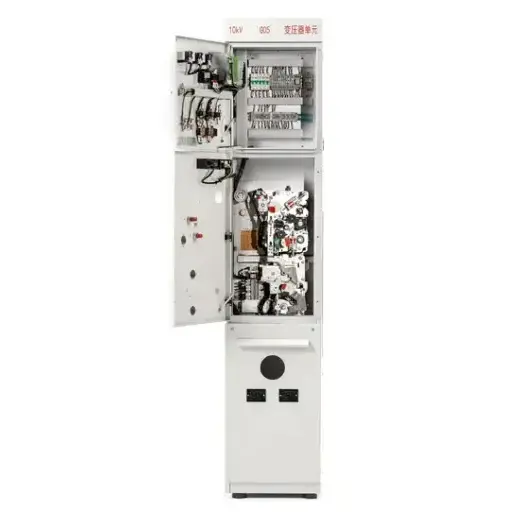

RMU MV HV 절연 개폐기 패널(VCB 포함)

그것은 무엇입니까?

VCB가 포함된 RMU MV HV 절연 개폐기 패널은 공장에서 조립된 금속으로 둘러싸인 전기 배전 장치입니다.링 메인 유닛(RMU)진공 회로 차단기(VCB) 기술로 기능을 제공합니다. RMU를 사용하면 링 네트워크 구성이 가능합니다. 즉, 전원이 어느 방향에서든 흐를 수 있어 공급 연속성이 보장됩니다. 밀봉된 진공 차단기에 내장된 VCB는 오류 발생 시 밀리초 이내에 아크를 소멸시킵니다.

RMU(Ring Main Unit)는 루프형 전기 네트워크용으로 설계된 소형 스위치기어 어셈블리를 의미합니다. 단일 오류로 인해 전체 다운스트림 부하에 대한 전력이 차단될 수 있는 방사형 분배 시스템과 달리 RMU를 사용하면 링 구성을 생성할 수 있습니다. 전력은 어느 방향에서나 흐를 수 있습니다. 한 섹션에 오류가 발생하면 네트워크의 나머지 부분이 대체 피드에서 계속 전력을 공급받는 동안 해당 섹션을 격리하기만 하면 됩니다.

VCB(진공차단기)는 이 패널 보호 시스템의 핵심입니다. 밀봉된 진공 차단기 내부에서 회로 차단기는 오류가 발생할 때 밀리초 내에 전기 아크를 끌 수 있습니다. 차단기 내부에 공기나 오일이 없기 때문에 아크가 거의 즉시 소멸되어 후속 장비의 손상을 최소화하고 접점 수명을 연장합니다.

MV HV 절연 개폐 장치는 이 제품이 중전압 ~ 고전압 범위(일반적으로 12kV ~ 40.5kV)에서 작동하고 고급 절연 기술(SF6 가스 또는 고체 유전체)을 사용하여 충전부를 환경으로부터 격리함을 나타냅니다.

무엇을 할 수 있나요?

1. 배전 제어 - 수동으로 또는 SCADA를 통해 회로를 켜거나 끕니다.

2. 오류 보호 - 최대 31.5kA의 인터럽트 단락 전류

3. 네트워크 격리 - 유지 관리를 위해 나가는 케이블을 안전하게 접지합니다.

이 패널을 사용하면 유틸리티, 산업 플랜트 및 상업용 건물에서 절대적인 인력 안전을 유지하면서 가동 중지 시간이 거의 0에 가까워질 수 있습니다. VCB가 포함된 모든 RMU MV HV 절연 개폐기 패널은 가장 혹독한 환경에서도 작동하도록 제작되었습니다.

제품 매개변수(사양)

제품 기능 및 응용

주요 특징

통합 VCB 보호---퓨즈가 있는 표준 RMU와 달리 VCB가 있는 RMU MV HV 절연 스위치기어 패널은 전체 정격 오류 차단 기능을 제공합니다. 진공 차단기는 수명 기간 동안 유지 관리가 필요하지 않습니다.

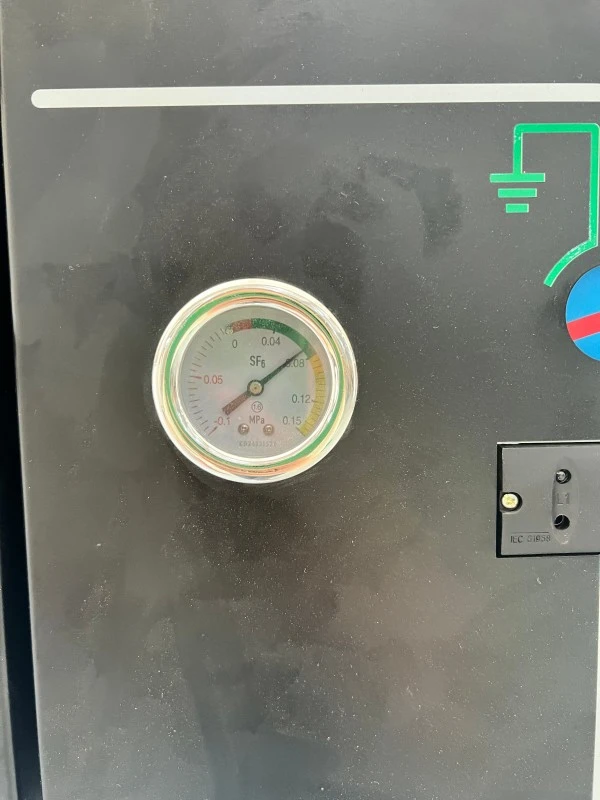

밀봉된 SF6 절연 탱크---모든 충전 부품은 연간 누출율이 0.1% 미만인 3mm 스테인리스 스틸 탱크에 보관됩니다. 청소도, 절연 테스트도, 먼지나 염무 노출도 없습니다.

3위치 스위치 단로기는 잘못된 시퀀스를 방지하기 위해 기계적 연동을 통해 연결, 분리 및 접지 위치를 제공합니다.

내부 아크 내성---작업자로부터 뜨거운 가스를 멀리 보내는 압력 완화 기능을 사용하여 20kA/1s에서 테스트되었습니다.

컴팩트한 설치 공간---공기 절연 개폐 장치보다 바닥 공간을 30-50% 적게 차지하므로 공간이 제한된 변전소에 이상적입니다.

원격 모니터링---표준 보조 접점과 옵션 Modbus 또는 IEC 61850 통신.

응용

● 도시배전(지하변전소, 상업단지)

● 풍력 및 태양열 발전소(진동, 극한 온도에 견딤)

● 산업플랜트(철강, 시멘트, 석유화학)

● 데이터 센터(Tier III/IV 가동 시간 요구 사항)

● 철도 견인 변전소(25kV 시스템)

● 채굴 작업(먼지가 많고 습한 환경)

기능 Q&A

Q: VCB는 부하 차단 스위치와 어떻게 다릅니까?

A: 부하 차단 스위치는 정상적인 부하 전류만 차단합니다. VCB가 포함된 이 RMU MV HV 절연 개폐기 패널의 VCB는 이온화 가능한 매체가 없는 진공 차단기를 사용하여 밀리초 내에 최대 31.5kA의 오류 전류를 차단합니다.

생산 세부사항

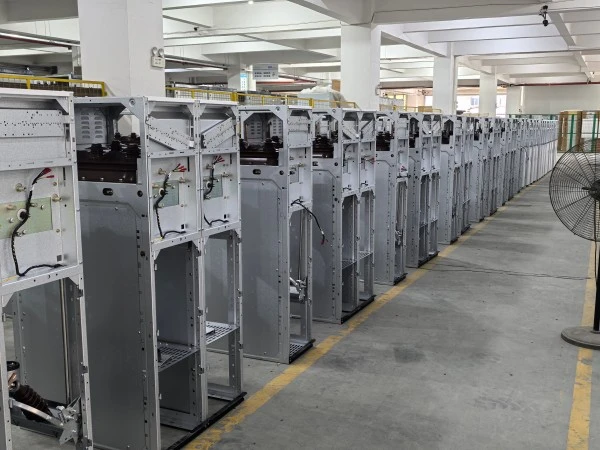

제조공정

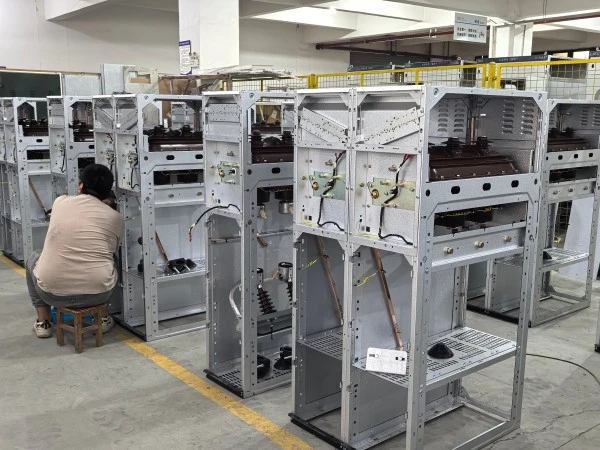

● 탱크 제작---레이저 절단 316L 스테인리스 스틸, 로봇 용접, X-레이 검사, 24시간 동안 0.4MPa에서 압력 테스트.

● 진공 차단기 조립---각 차단기는 70kV AC 고전압 테스트와 접촉 저항 측정을 거칩니다.

● SF6 처리---탱크를 <10Pa로 비운 다음 SF6 가스(>99.97% 순도, 이슬점 <-50°C)로 채웁니다. 할로겐 스니퍼는 모든 씰을 검사합니다.

● 테스트---기계적 내구성(1,000사이클), 유전체(70kV/1min), 부분 방전(<5pC) 및 내부 아크(20kA/1s) 테스트.

품질 보증 및 인증

루가오 파워를 선택하는 이유는 무엇입니까?

VCB가 있는 RMU와 퓨즈가 있는 RMU

일반적으로 VCB RMU는 빈번한 스위칭 작업, 고급 보호 및 원격 모니터링이 필요한 중대형 용량 배전 시스템에 권장됩니다. 퓨즈 RMU는 변압기 보호 및 부하가 상대적으로 안정적인 소규모 배전 네트워크를 위한 비용 효율적인 솔루션입니다.

포장, 배송 및 애프터 세일

포장

1. VCI 필름 내부 랩 + 폼 패딩 + 9mm 합판 상자

2. 운송을 위해 SF6 압력을 0.05MPa로 감소

판매 후 및 보증

1. 보증 기간: 시운전 후 12개월 또는 배송 후 18개월 중 먼저 도래하는 날짜.

2. 적용 범위: 재료/제조 결함, 누출에 대한 SF6 리필 >0.5%/년, VCB 진공 손실.

3. 제외 사항: 잘못된 설치, 불가항력, 무단 개조, 소모품.

서비스:

1. 무료 원격 문제 해결(24시간 응답)

2. 48시간 이내에 예비 부품 배송(지역 창고)

3. 보증 연장 가능(2년, 3년, 5년)

자주 묻는 질문

Q1: 유형 테스트 보고서와 FAT를 제공할 수 있습니까?

답: 그렇습니다. IEC 유형 테스트 보고서가 제공됩니다. Zhejiang 공장에서의 공장 승인 테스트를 환영합니다. 고객 비용으로 제3자 검사(SGS, BV)가 가능합니다.

Q2: 국제적으로 보증 청구는 어떻게 처리됩니까?

A: 사진/비디오를 이메일로 보내세요.lugaoteam@lugaoelectric.com. 24시간 이내 원격진단. 보험이 적용되는 결함의 경우 교체 부품을 무료로 보내드립니다.

Q3: VCB가 포함된 이 RMU MV HV 절연 개폐기 패널의 예상 서비스 수명은 얼마나 됩니까?

A: SF6 탱크 및 부스바: 30년. VCB 차단기: 10,000회 작동 또는 30년. 메커니즘 정밀 검사: 15~20년. 총 서비스 수명: 적절한 유지 관리 시 25-30년.

Q4: 어떤 지불 조건을 수락합니까?

A: 처음 고객: T/T 사전 30%, 배송 전 70%. 기존 고객: B/L 사본 대비 T/T 20% + 80%. 보자마자 L/C는 받아들여졌습니다.

Q5: VCB가 포함된 RMU MV HV 절연 개폐기 패널을 높은 고도에서 사용할 수 있습니까?

A: 표준 설계 ≤2000m. 최대 3500m까지 사용 가능한 고고도 버전(연면적 증가, SF6 압력 증가). >3500m에 대한 맞춤형 엔지니어링.
