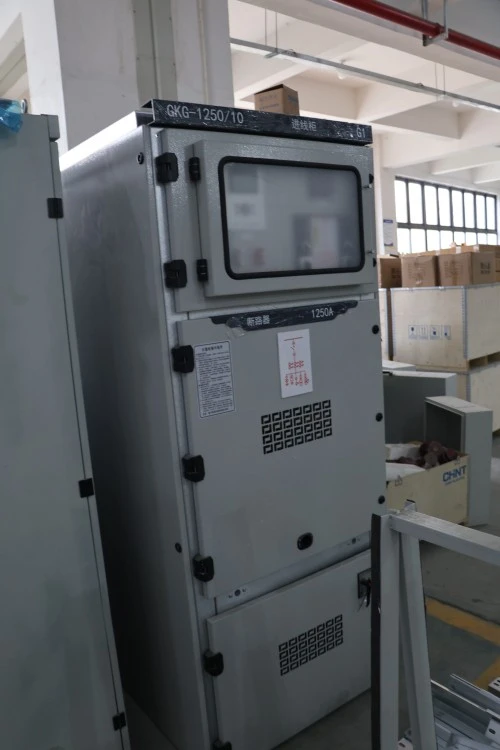

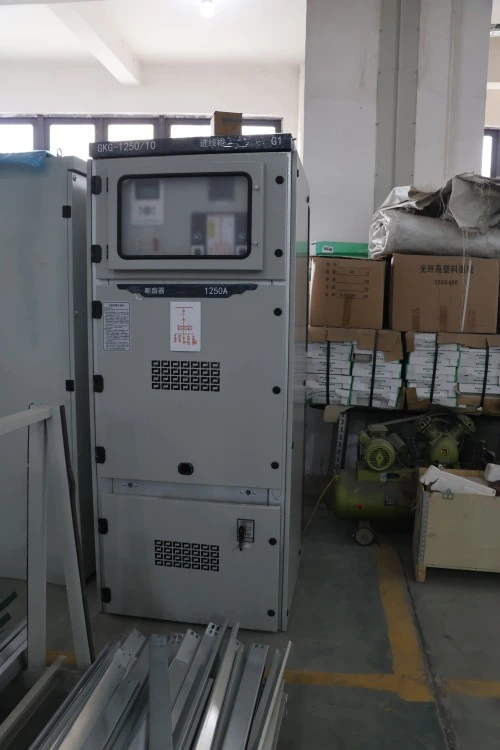

인출형 배전반 스위치 제어 캐비닛

인출형 배전반 스위치 제어 캐비닛은중간전압 금속 폐쇄 개폐 장치회로 차단기와 같은 주요 구성 요소를 검사, 유지 관리 또는 교체를 위해 메인 하우징에서 물리적으로 분리할 수 있는 경우. 고정 스위치기어와 달리 이 장치를 사용하면 운영자는 전체 버스바 시스템의 전원을 차단하지 않고도 차단기를 분리하고 제거할 수 있습니다. 이는 산업 플랜트, 변전소 및 상업용 건물의 전기 장비를 제어, 보호 및 격리하는 데 널리 사용됩니다. 간단히 말해서, 운전자 안전과 시스템 연속성을 보장하면서 전력 흐름을 관리합니다.

제품 매개변수(사양)

인증 및 품질 보증

루가오는 프로젝트 기술 요구 사항 및 IEC 62271-200과 같은 해당 표준에 따라 인출형 중전압 개폐 장치를 제조합니다. 선적 전, 확정된 기술 계약에 따라 정기 테스트 보고서 및 검사 사진을 제공할 수 있습니다.

• IEC 62271-200 기반 설계 및 테스트
• 상용주파 내력시험
• 기계적 작동 테스트
• 인터록 기능 테스트
• 2차 배선 점검
• 해당되는 경우 부분 방전 테스트
• 선적 전 공장 테스트 보고서

제품 특징 및 용도

Q1: 무엇이인출형 배전반스위치 제어 캐비닛은 고정형보다 안전합니까?

A: 인출형 설계는 차단기를 뽑아낼 때 활성 버스바에서 물리적으로 분리됩니다. 이는 눈에 보이는 분리 간격을 만들어 유지 관리 중에 우발적인 아크 플래시 위험을 제거합니다. Lugao는 모듈을 빼낼 때 고정 접점을 자동으로 덮는 셔터 메커니즘을 추가하여 안전성을 더욱 강화합니다.

Q2: 이 캐비닛에 가장 적합한 애플리케이션은 무엇입니까?

A: 이상적인 대상:

● 발전소(보조전원 배전)

● 데이터센터(높은 신뢰성과 신속한 차단기 교체 필요)

● 석유 및 가스 시설(IP54 옵션으로 위험 지역에서 안전하게 격리)

● 지하철 및 철도 시스템(부하 상태에서 차단기가 자주 작동함)

● 광산 및 철강 공장(높은 단락 저항 요구)

Q3: 스마트 모니터링과 통합할 수 있나요?

답: 그렇습니다.루가오각 인출형 모듈의 원격 위치 모니터링을 위한 옵션 센서 및 통신 모듈(Modbus, IEC 61850)을 제공합니다.

생산 세부정보 및 경쟁 우위

생산 세부사항:

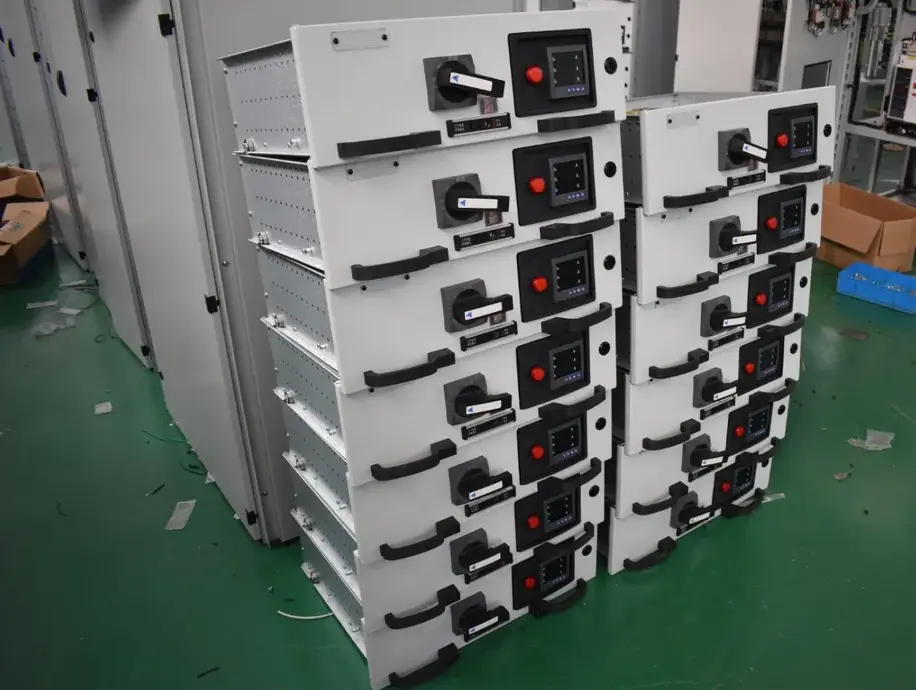

각 Lugao 인출형 배전반 스위치 제어 캐비닛은 레이저 절단 스테인리스 스틸 또는 분말 코팅 처리된 아연 도금 시트(최소 두께 80μm)를 사용하여 제조됩니다. 인출 가능한 레일은 부드러운 움직임을 위해 크롬 도금되어 있으며 10,000회의 삽입/인출 주기 등급을 받았습니다. 고정 접점은 은도금(최소 10μm 두께)되어 접점 저항을 최소화합니다. 모든 2차 제어 배선은 난연성, 가교 폴리에틸렌 절연 케이블을 사용합니다. 모든 장치는 48시간 번인 테스트와 부분 방전 측정(1.1Ur에서 <5pC)을 거칩니다.

경쟁 우위 대 유사 제품:

포장, 배송 및 애프터 서비스

포장:

각 인출형 모듈은 정전기 방지 폼 패딩으로 별도로 배송된 후 습도 표시기가 있는 나무 상자에 포장됩니다. 메인 캐비닛은 VCI 방청 필름 → 버블랩 → 강철 끈으로 묶인 합판 수출 케이스의 3개 층으로 포장되어 있습니다. 모든 고정 장치와 도구는 가방에 넣어 문 안쪽에 부착합니다.

해운:

해상(표준): 20GP 또는 40HQ 컨테이너. 긴급 프로젝트의 경우 요청 시 항공 또는 철도 운송을 준비해 드릴 수 있습니다. 배송 기간: 주요 항구까지 FOB 닝보 또는 CIF.

판매 후 서비스:

● 보증 기간: 시운전 후 12개월 또는 배송 후 18개월 중 먼저 도래하는 날짜.

● 원격 기술지원(동영상, 도면) – 2시간 이내 답변.

견적에 필요한 정보

정확한 견적을 드리기 위해인출형 중압 배전반 캐비닛, 다음 정보를 보내주십시오.

• 정격 전압 및 주파수
• 단선 다이어그램
• 각 피더의 정격 전류
• 단락 전류 요구 사항
• 들어오고 나가는 패널 수
• 보호 계전기 브랜드 및 모델 요구 사항
• 측정 및 통신 요구 사항
• 내부 아크 분류 요구 사항
• 케이블 진입 방향
• 수량 및 목적지 항구
• 해당 지역 표준 또는 유틸리티 요구 사항

FAQ – 고객 질문 및 답변

Q1: 인출형 배전반 스위치 제어 캐비닛을 공간이 제한된 오래된 변전소에 개조할 수 있습니까?

답: 그렇습니다. 모듈형 및 콤팩트한 설계(12kV의 경우 일반 폭 650mm)로 토목 공사 없이 기존 고정 배전반을 교체할 수 있습니다. 요청 시 무료 레이아웃 검증을 제공합니다.

Q2: 차단기가 연결 위치에 있는 동안 기계적 인터록이 실패하면 어떻게 됩니까?

A: Lugao 캐비닛에는 밀봉된 덮개를 통해 액세스할 수 있는 비상 수동 해제 장치가 포함되어 있습니다. 이는 안전한 설계입니다. 제공된 도구를 사용하여 차단기를 인출할 수 있습니다. 그러나 교육을 받은 직원만 이 작업을 수행할 것을 권장합니다.

Q3: 가격에는 모든 인출형 모듈과 기본 구리 막대가 포함됩니까?

A: 표준 견적에는 주 회로 차단기 모듈과 모든 내부 구리 바(완전히 가공되고 도금됨)가 포함됩니다. PT 트럭이나 계량 장치와 같은 옵션 모듈은 별도로 견적됩니다.

Q4: 캐비닛이 IEC 62271-200을 충족하는지 어떻게 확인합니까?

A: 각 장치에는 부분 방전, 전력 주파수 내구성 및 동적 안정성 테스트 보고서를 포함한 공장 테스트 인증서가 함께 제공됩니다. 당사 시설에서는 제3자 검사(예: SGS, BV)를 환영합니다.
