유입형 변압기가 유틸리티 규모 전력망의 주력 제품인 이유는 무엇입니까?

모든 현대 도시, 산업 단지, 지역 전력망의 중심에는 현대적 삶을 가능하게 하는 조용하고 윙윙거리는 존재가 있습니다. 그것은기름에 잠긴 변압기- 전력망 운영에 매우 기본적인 장치이기 때문에 그 편재성으로 인해 대중에게 거의 보이지 않게 되었습니다. 그러나 이러한 일꾼이 없으면 발전소에서 집으로 전기를 전송하는 것은 불가능한 일입니다. 유침 변압기는 간단하지만 필수적인 기능을 수행합니다. 즉, 효율적인 장거리 전송을 위해 전압을 높이고 안전한 소비를 위해 전압을 낮춥니다. 그러나 기능이 단순하기는 하지만 이를 수십 년 동안 안정적이고 효율적이며 내구성 있게 만드는 데 필요한 뛰어난 엔지니어링이 필요하지 않습니다.

유틸리티 규모의 전력망은 여러 가지 이유로 유침 변압기에 의존합니다. 즉, 우수한 신뢰성, 효과적인 열 관리, 뛰어난 유전 강도 및 입증된 수명 기록을 제공합니다. 전압과 용량이 제한된 건식 변압기와 달리 유침 변압기는 그리드에 필요한 막대한 전력 수준을 처리할 수 있습니다. 이들 오일은 두 가지 목적으로 사용됩니다. 즉, 전기 절연체이자 냉각수로서 변압기가 과열 없이 최대 용량으로 작동할 수 있도록 보장합니다. 이 기사에서는 유침형 변압기를 유틸리티 규모 전력망의 확실한 주력 제품으로 만드는 기술 및 경제적 요소를 조사하고 설계, 냉각 시스템, 신뢰성 및 수명 주기 경제성을 분석합니다.

목차

• 1. 유입 변압기란 무엇이며 어떻게 작동합니까?
• 2. 고전력 애플리케이션에 오일 냉각이 우수한 이유는 무엇입니까?
• 3. 침수형 변압기의 신뢰성이 뛰어난 이유는 무엇입니까?
• 4. 유입형 변압기는 어떻게 30~40년의 서비스 수명을 제공합니까?
• 5. 유입 변압기의 경제적 이점은 무엇입니까?
• 6. 자주 묻는 질문(FAQ)
• 7. 결론

1. 유입 변압기란 무엇이며 어떻게 작동합니까?

유침형 변압기는 변압기 오일이 채워진 탱크에 코어와 권선이 잠겨 있는 변압기 유형입니다. 오일은 전기 절연체이자 냉각 매체인 특수하게 제조된 미네랄 오일입니다. 변압기는 전자기 유도 원리에 따라 작동합니다. 1차 권선의 교류 전류는 코어에 변화하는 자속을 생성하고, 이는 2차 권선에 전압을 유도합니다. 전압비는 1차 권선과 2차 권선 사이의 권선비에 의해 결정됩니다. 일반적인 전력망에서 승압 변압기는 발전기 수준(일반적으로 11~22kV)에서 송전 수준(115kV~765kV)으로 전압을 높이고, 강압 변압기는 송전 수준에서 배전 수준(4kV~35kV)으로 전압을 낮춥니다.

변압기에서 오일의 역할은 두 가지입니다. 첫째, 권선과 탱크 사이에 전기 절연을 제공하여 전기 파손을 방지합니다. 오일의 높은 유전 강도로 인해 변압기는 공기 절연된 경우보다 더 컴팩트할 수 있습니다. 둘째, 오일은 냉각수 역할을 합니다. 변압기가 작동하면 I²R 손실(구리 손실)과 히스테리시스 및 와전류 손실(철 손실)로 인해 코어와 권선에 열이 발생합니다. 오일은 이 열을 흡수하여 순환하여 탱크 벽으로 전달하여 주변 공기로 소산됩니다. 이러한 냉각 효과는 변압기가 과열 없이 최대 정격 용량으로 작동하는 데 필수적입니다.

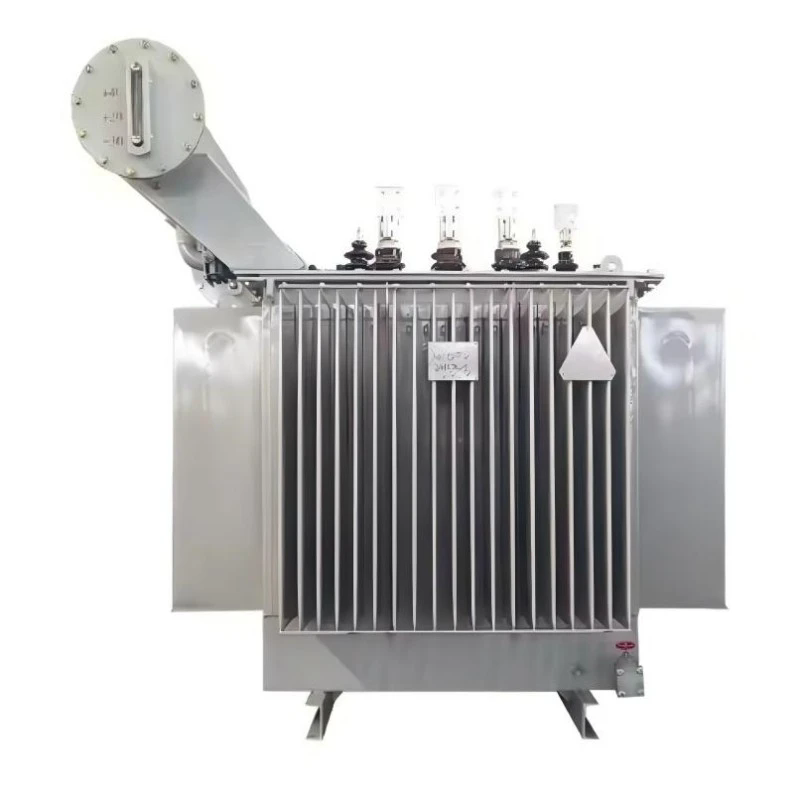

유입형 변압기는 고전압, 고전력 애플리케이션을 위한 지배적인 기술입니다. ~에루가오전력(주), 우리는 가장 엄격한 국제 표준을 충족하는 침지 변압기를 제조합니다. 침지 변압기의 일반적인 구성 요소에는 코어(일반적으로 방향성 규소강으로 제작), 권선(일반적으로 구리 또는 알루미늄), 오일 탱크, 부싱(권선을 외부 회로에 연결하기 위한), 컨서베이터(오일 팽창을 허용하는 팽창 탱크), 브리더(공기가 컨서베이터에 들어오고 나가는 것을 허용) 및 냉각 시스템(라디에이터 또는 팬)이 포함됩니다. 이러한 구성 요소의 설계 및 구성은 변압기의 성능과 수명에 매우 중요합니다. 우리 공장에서는 수십 년에 걸쳐 이러한 설계 요소를 개선하여 유침 변압기가 가장 까다로운 그리드 애플리케이션에서 안정적인 성능을 제공하도록 보장했습니다.

2. 고전력 애플리케이션에 오일 냉각이 우수한 이유는 무엇입니까?

변압기의 냉각 시스템은 작동에 매우 중요합니다. 변압기가 전기 에너지를 변환할 때 일부는 열로 손실됩니다. 변압기의 온도가 설계 한계를 초과하지 않도록 하려면 이 열을 제거해야 합니다. 유침 변압기에서 오일은 주요 냉각 매체 역할을 합니다. 오일의 뛰어난 열 전도성과 비열 용량으로 인해 코어와 권선에서 열을 효율적으로 흡수하고 전달할 수 있습니다. 냉각 과정은 자연 대류에 의해 이루어집니다. 즉, 오일이 가열되면 밀도가 낮아지고 상승하며, 그 자리를 차지하기 위해 더 차가운 오일이 내려갑니다. 이는 변압기 전체에 열을 분산시키는 자연 순환을 생성합니다.

유침 변압기에 사용되는 냉각 시스템에는 여러 유형이 있습니다.

• ONAN(천연 오일, 천연 공기):이는 오일의 자연 대류와 탱크 표면 위의 공기의 자연 대류에 의존하는 가장 간단한 유형의 냉각입니다. 열은 오일에서 탱크 벽으로 전달된 다음 주변 공기로 전달됩니다. ONAN 냉각은 소형 변압기에 적합합니다.
• ONAF(천연 오일, 에어 포스):이 시스템은 팬을 사용하여 탱크 표면과 라디에이터 위로 공기를 밀어 넣어 열 전달 속도를 높입니다. ONAF 냉각은 대형 변압기에 사용되며 변압기 용량을 최대 33%까지 늘릴 수 있습니다.
• OFAF (석유, 공군):이 시스템은 오일 펌프를 사용하여 라디에이터를 통해 오일을 순환시키고, 팬을 사용하여 라디에이터 위로 공기를 강제로 공급합니다. OFAF 냉각은 가장 큰 변압기에 사용되어 최대 냉각 용량을 제공합니다.
• ODAF(석유 지향, 공군):이것은 가장 효과적인 냉각을 제공하기 위해 펌프에 의해 오일이 권선을 통해 전달되는 가장 진보된 냉각 시스템입니다. ODAF 냉각은 가장 크고 가장 부하가 많은 변압기에 사용됩니다.

냉각 시스템 선택은 변압기 정격, 주변 온도 및 부하 프로필에 따라 달라집니다. 냉각 시스템의 효율성은 변압기의 용량과 과부하 처리 능력을 결정하는 중요한 요소입니다. 고효율 냉각 시스템을 갖춘 변압기는 온도 제한을 초과하지 않고 더 높은 부하율에서 작동할 수 있습니다. Lugao Power Co.,Ltd.에서는 특정 응용 분야에 최적화된 냉각 시스템을 갖춘 유침 변압기를 설계하여 변압기가 가장 까다로운 조건에서도 최대 정격 용량을 제공할 수 있도록 보장합니다.

다음 표에는 다양한 냉각 시스템의 주요 특성이 요약되어 있습니다.

변압기 코어와 권선에서 열을 효율적으로 제거하는 오일의 능력은 유중 변압기가 유틸리티 규모의 응용 분야에서 선호되는 주요 이유 중 하나입니다. 오일은 또한 완충 매체 역할을 하여 기계적 진동을 흡수하고 소음을 줄여줍니다.

3. 침수형 변압기의 신뢰성이 뛰어난 이유는 무엇입니까?

유침형 변압기의 신뢰성은 전력망에서 우위를 점하는 초석입니다. 변압기 고장은 정전, 비용이 많이 드는 수리 및 잠재적인 안전 위험으로 이어지는 치명적인 사건입니다. 유침 변압기의 설계 및 구조는 특히 신뢰성을 극대화하도록 고안되었습니다. 오일은 권선에 깨끗하고 불활성인 환경을 제공하여 습기, 먼지 및 기타 오염 물질로부터 권선을 보호합니다. 오일은 조기 경고 시스템 역할도 합니다. 오일의 용존 가스 분석(DGA)은 초기 결함을 감지하여 결함이 발생하기 전에 사전 예방적인 유지 관리를 가능하게 합니다.

몇 가지 주요 설계 특징은 유침형 변압기의 신뢰성에 기여합니다.

• 견고한 절연:오일은 높은 절연 강도를 제공하여 권선 사이의 전기적 파손을 방지합니다. 권선의 종이 절연체에도 오일이 함침되어 절연 내력이 향상됩니다. 종이와 오일 절연의 결합은 "종이-오일" 절연 시스템으로 알려져 있으며, 고전압 변압기를 위한 가장 신뢰할 수 있는 절연 시스템입니다.
• 밀봉된 구조:변압기 탱크는 오일과 종이 절연 성능을 저하시킬 수 있는 습기와 산소의 유입을 방지하기 위해 밀봉되어 있습니다. 콘서베이터(팽창 탱크)는 메인 탱크에 연결되어 있으며 일부가 오일로 채워져 밀폐된 환경을 제공합니다. 브리더는 공기가 컨서베이터에 들어오고 나가는 것을 허용하지만 공기에서 습기를 제거하기 위한 건조제가 포함되어 있습니다.
• 과부하 기능:유입 변압기는 상당한 과부하 용량을 가지고 있습니다. 오일은 열 완충 역할을 하여 부하가 높은 기간 동안 열을 흡수하고 부하가 감소하면 열을 방출합니다. 이를 통해 변압기는 온도 제한을 초과하지 않고 단기 과부하를 처리할 수 있습니다. 과부하 용량은 부하가 예측할 수 없을 정도로 달라질 수 있는 그리드에서 특히 중요합니다.
• 상태 모니터링:변압기의 상태를 평가하기 위해 오일을 샘플링하고 분석할 수 있습니다. 용존 가스 분석(DGA)은 가장 중요한 상태 모니터링 기술입니다. 오일에 용해된 가스는 결함의 유형과 심각도를 나타냅니다. 오일을 정기적으로 모니터링하면 잠재적인 문제를 조기에 식별할 수 있어 고장이 발생하기 전에 시정 조치를 취할 수 있습니다.

유침 변압기의 신뢰성은 수십 년의 서비스를 통해 입증되었습니다. 많은 유침형 변압기가 40년 이상 동안 정기적인 유지보수만으로 작동되어 왔습니다. 변압기의 견고한 구조와 현장 유지 관리 능력은 모든 유틸리티에서 신뢰할 수 있는 자산이 됩니다. Lugao에서는 최고 수준의 신뢰성을 위해 유침 변압기를 설계합니다. 당사의 변압기는 고품질 재료로 제조되며 유전체 테스트, 단락 테스트, 열 테스트를 포함한 엄격한 테스트를 거쳐 모든 작동 조건에서 안정적으로 작동할 수 있도록 보장합니다.

아래 표에는 다양한 변압기 구성 요소의 일반적인 수명과 수명에 영향을 미치는 요소가 나와 있습니다.

유침형 변압기의 신뢰성은 견고한 설계, 오일의 보호 특성 및 상태를 모니터링하는 능력의 직접적인 결과입니다. 이러한 요소들이 결합되어 유침 변압기가 유틸리티 규모의 전력망을 위한 가장 신뢰할 수 있는 기술이 되었습니다.

4. 유입형 변압기는 어떻게 30~40년의 서비스 수명을 제공합니까?

유침 변압기의 긴 서비스 수명은 견고한 설계와 구성 요소의 고유한 내구성을 입증합니다. 잘 설계되고 적절하게 유지 관리되는 유침 변압기는 30~40년 동안 안정적으로 작동할 수 있으며 경우에 따라 그보다 더 오래 작동할 수 있습니다. 이러한 수명의 핵심은 오일이 제공하는 보호 기능과 수명 기간 동안 변압기의 상태를 유지하는 능력에 있습니다. 절연체 및 냉각수로서의 오일의 이중 역할과 밀봉된 구조가 결합되어 습기, 산소 및 오염으로 인한 분해 효과로부터 코어와 권선을 보호하는 환경을 조성합니다.

유침형 변압기의 수명은 일반적으로 종이 절연체와 오일로 구성된 절연 시스템의 상태에 따라 결정됩니다. 종이 단열재는 열적, 기계적, 화학적 스트레스로 인해 시간이 지남에 따라 성능이 저하됩니다. 성능 저하 속도는 Arrhenius 방정식에 의해 결정됩니다. 즉, 작동 온도가 8~10°C 증가할 때마다 절연체 수명이 절반으로 줄어듭니다. 따라서 변압기의 수명을 극대화하려면 변압기의 온도를 제어하는 ​​것이 필수적입니다. 오일 냉각 시스템은 온도 관리에 매우 중요합니다. 오일은 코어와 권선에서 생성된 열을 분산시켜 절연 온도를 허용 가능한 한도 내로 유지합니다.

유침형 변압기의 수명에 영향을 미치는 또 다른 요인은 오일 자체의 상태입니다. 오일은 시간이 지남에 따라 습기와 산소로 오염될 수 있습니다. 수분은 오일의 유전 강도를 감소시키고 종이 절연체의 노화를 가속화합니다. 산소는 오일을 산화시켜 절연 성능을 더욱 저하시킬 수 있는 산과 슬러지를 형성합니다. 정기적인 오일 테스트는 오일 상태를 모니터링하는 데 필수적입니다. 오일 여과 및 처리를 통해 수분과 오염 물질을 제거하여 오일의 특성을 복원하고 변압기의 수명을 연장할 수 있습니다. 대부분의 경우 오일을 완전히 교체하여 변압기를 거의 새 것과 같은 상태로 복원할 수 있습니다.

오일과 절연체 외에도 변압기의 다른 구성 요소도 유지 관리하거나 교체하여 서비스 수명을 연장할 수 있습니다. 예를 들어, 부싱, 냉각 시스템 및 탭 절환기를 모두 교체하거나 개조할 수 있습니다. 이러한 모듈성을 통해 변압기의 수명을 개별 구성 요소의 수명보다 훨씬 더 연장할 수 있습니다. Lugao에서는 유지보수성을 염두에 두고 유침 변압기를 설계합니다. 당사의 변압기는 교체 부품을 위한 중요 구성 요소와 표준 인터페이스에 쉽게 접근할 수 있는 기능을 갖추고 있습니다. 이를 통해 고객은 수십 년 동안 변압기를 계속 사용할 수 있습니다.

5. 유입 변압기의 경제적 이점은 무엇입니까?

유침식 변압기의 초기 비용은 건식 변압기보다 높지만, 유침식 변압기는 수명에 비해 상당한 경제적 이점을 제공합니다. 주요 경제적 이점은 운영 손실 감소, 과부하 용량 증가, 서비스 수명 연장, 유지 관리 비용 감소입니다. 이러한 요소는 30~40년의 서비스 수명 동안 유침형 변압기의 총 소유 비용(TCO)을 낮추는 데 기여합니다.

변압기의 작동 손실은 무부하 손실(코어 손실)과 부하 손실(구리 손실)의 합입니다. 무부하 손실은 일정하며 코어 재료와 설계에 따라 달라집니다. 부하 손실은 부하 전류의 제곱에 따라 달라집니다. 변압기 수명 동안 이러한 손실 비용은 상당할 수 있으며, 특히 전기 가격이 높은 지역에서는 더욱 그렇습니다. 침지형 변압기는 일반적으로 냉각 효율이 뛰어나 건식 변압기보다 코어 손실이 낮으므로 보다 컴팩트하고 효율적인 코어 설계가 가능합니다.

유입형 변압기의 더 높은 과부하 용량은 또 다른 중요한 경제적 이점입니다. 그리드에서는 부하는 일정하지 않습니다. 수요가 가장 많은 시기와 낮은 시기가 있습니다. 침지형 변압기는 단기 과부하를 처리할 수 있어 전력회사가 새로운 용량에 대한 투자를 연기할 수 있습니다. 또한 과부하 기능을 통해 변압기를 더 높은 평균 부하율에서 작동할 수 있으므로 추가 변압기의 필요성이 줄어듭니다.

유침형 변압기의 긴 서비스 수명은 주요 경제적 이점입니다. 변압기 교체 비용은 새 변압기 비용, 설치 비용, 가동 중지 시간 비용을 포함하여 상당합니다. 서비스 수명을 연장함으로써 유틸리티는 이러한 비용을 연기할 수 있습니다.

다음 표는 건식 변압기와 비교하여 유침 변압기의 경제적 이점을 요약한 것입니다.

유침 변압기는 유틸리티 규모의 전력망에 최고의 경제적 가치를 제공합니다. 낮은 작동 손실, 높은 과부하 용량, 긴 서비스 수명은 높은 초기 비용을 상쇄하는 것 이상입니다. Lugao에서는 고성능과 장기적인 신뢰성을 결합하여 최고의 경제적 가치를 제공하는 침지 변압기를 고객에게 제공하기 위해 최선을 다하고 있습니다.

6. 자주 묻는 질문(FAQ)

질문 1: 침지형 변압기의 일반적인 수명은 얼마나 됩니까?

답변: 잘 설계되고 적절하게 유지 관리되는 유침 변압기의 사용 수명은 30~40년이며, 어떤 경우에는 그보다 더 길 수도 있습니다. 수명은 주로 종이 절연체와 절연유의 상태에 따라 결정됩니다. 오일 테스트 및 여과를 포함한 정기적인 유지 관리를 통해 변압기의 사용 수명을 크게 연장할 수 있습니다. Lugao Power Co.,Ltd.에서는 견고한 구조와 고품질 재료를 사용하여 장기적인 신뢰성을 보장하는 유침 변압기를 설계합니다.

질문 2: 화재 안전 측면에서 유침형 변압기는 건식 변압기와 어떻게 비교됩니까?

답: 유침 변압기에는 화재 위험이 있는 인화성 액체(오일)가 포함되어 있습니다. 건식변압기는 불연성 재질로 제작되어 화재위험 측면에서 더욱 안전한 것으로 간주됩니다. 그러나 유침형 변압기의 화재 위험은 방화벽, 화재 진압 시스템, 인화성이 낮은 유체(예: 합성 에스테르) 사용과 같은 설계 기능을 통해 완화할 수 있습니다. 많은 유틸리티 회사에서는 우수한 성능과 신뢰성을 위해 침지 변압기를 선택하고, 이점을 대가로 더 높은 화재 위험을 감수하고 적절한 안전 조치를 구현합니다. 두 가지 유형 중 선택은 특정 응용 분야와 현장의 안전 요구 사항에 따라 달라집니다.

질문 3: 유침 변압기에 사용되는 오일의 목적은 무엇입니까?

답변: 유침 변압기의 오일에는 두 가지 필수 기능이 있습니다. 즉, 권선과 탱크 사이에 전기 절연을 제공하고 냉각수 역할을 합니다. 오일의 높은 유전 강도는 전기적 파손을 방지하고, 열 전도성은 코어와 권선에서 열을 흡수하여 탱크 벽으로 전달할 수 있게 해줍니다. 또한 오일은 권선에 깨끗하고 불활성인 환경을 제공하여 습기와 산소로부터 권선을 보호합니다. 오일의 상태는 변압기의 성능과 수명에 매우 중요합니다.

질문 4: 용존 기체 분석(DGA)이란 무엇이며 왜 중요한가요?

답변: 용존 가스 분석(DGA)은 유침 변압기의 상태를 평가하는 데 사용되는 진단 기술입니다. 오일에는 변압기 내의 다양한 유형의 결함으로 인해 생성된 용해 가스가 포함되어 있습니다. 이러한 가스의 구성과 농도를 분석하면 결함의 유형과 심각도를 식별할 수 있습니다. DGA는 변압기의 고장을 예방하고 수명을 연장하기 위한 필수 도구입니다. DGA는 정기적으로(일반적으로 1년 또는 2년마다) 수행하는 것이 좋습니다.

질문 5: 침지 변압기에 대한 환경 고려 사항은 무엇입니까?

답변: 유입형 변압기의 주요 환경 문제는 토양과 물을 오염시킬 수 있는 기름 유출 가능성입니다. 이러한 위험을 완화하기 위해 변압기에는 오일 수집 구덩이와 같은 봉쇄 시스템이 장착되어 있습니다. 또한, 환경에 더 적은 영향을 미치는 합성 에스테르와 같은 생분해성 및 인화성이 낮은 절연 유체를 사용하는 경향이 증가하고 있습니다. 사용한 변압기 오일의 폐기는 환경 규정에 따라 관리되어야 합니다. Lugao Power Co.,Ltd.는 환경적으로 책임 있는 제조에 전념하고 합성 에스테르 유체와 견고한 누출 방지 설계를 갖춘 변압기를 제공합니다.

7. 결론

유침 변압기는 유틸리티 규모 전력망의 확실한 주력 제품입니다. 탁월한 신뢰성, 효과적인 열 관리, 긴 서비스 수명 및 유리한 경제성으로 인해 전 세계 유틸리티에서 선호되는 선택입니다. 오일은 필수적인 전기 절연 및 냉각 기능을 제공하여 변압기가 가장 까다로운 조건에서도 효율적이고 안정적으로 작동할 수 있도록 해줍니다. 오일 테스트를 통해 변압기의 상태를 모니터링하고 변압기를 긴 서비스 수명 동안 유지 관리하는 능력은 변압기를 신뢰할 수 있는 자산으로 만듭니다. 건식 변압기와 같은 다른 기술이 존재하는 반면, 유침 변압기는 여전히 고전압, 고전력 응용 분야에서 지배적인 기술로 남아 있습니다. 변압기의 입증된 성능 기록과 유지 관리 및 개조 기능이 결합되어 향후 수십 년 동안 전력망의 중추 역할을 계속할 것입니다.

루가오전력(주)는 20년 넘게 고품질의 침지 변압기를 생산해 왔습니다. 당사의 변압기는 최고 수준의 성능, 신뢰성 및 효율성을 충족하도록 설계되었습니다. 당사는 고객에게 가능한 최고의 제품과 서비스를 제공하기 위해 최선을 다하고 있으며, 당사에 연락하여 당사의 유침 변압기 솔루션에 대해 자세히 알아보시기 바랍니다.

루가오전력(주)에 문의하세요. 오늘유틸리티 규모의 전력망 애플리케이션을 위한 유침 변압기 솔루션에 대해 자세히 알아보세요.
