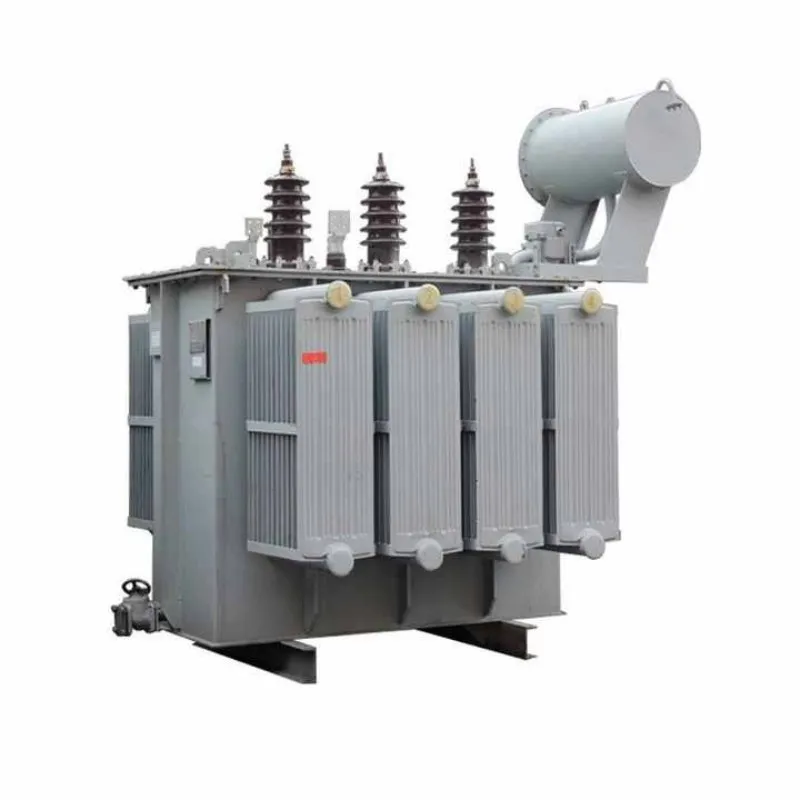

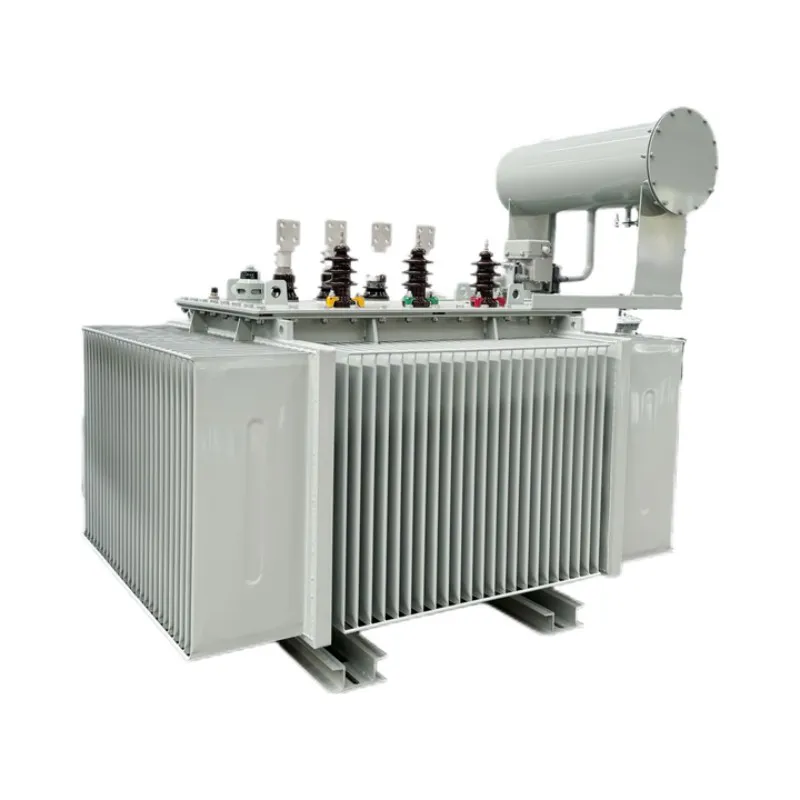

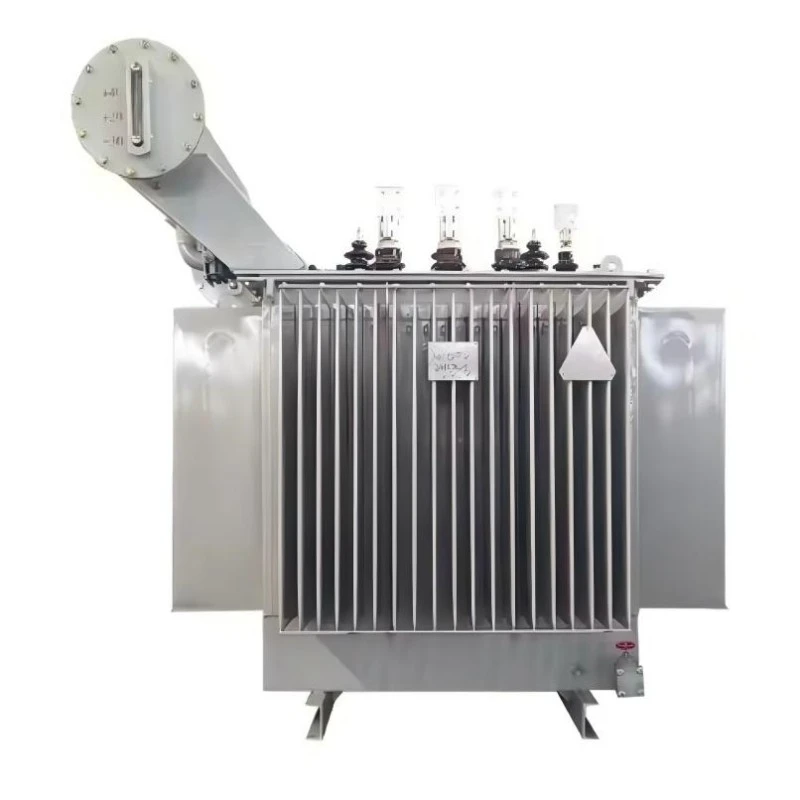

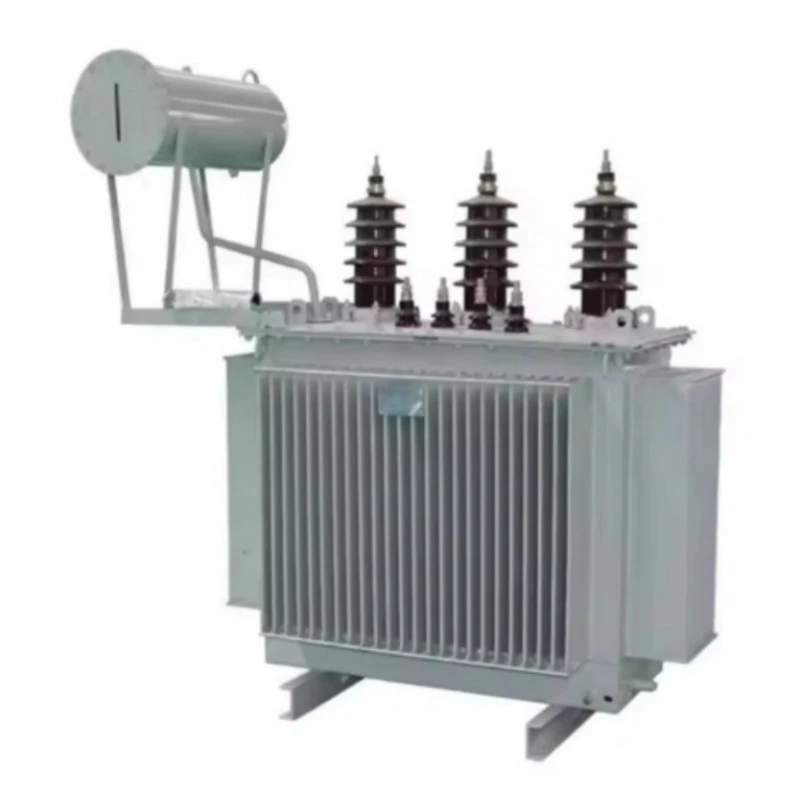

완전 밀봉된 삼상 실외 에너지 절약 변압기

완전 밀봉된 3상 실외 에너지 절약 변압기는 산업용, 상업용 및 주거용 애플리케이션을 위해 중전압 전기(예: 10kV 또는 35kV)를 안전한 저전압 전력(400V/230V)으로 변환하도록 세심하게 설계된 차세대 배전 장치입니다. 정기적인 오일 샘플링 및 유지 관리가 필요한 기존 변압기와 달리 이 장치는 절연 오일을 대기로부터 완전히 격리하는 견고하고 밀폐된 탱크를 갖추고 있습니다. 이러한 설계는 절연 성능 저하 및 고장의 주요 원인인 오일 산화 및 습기 유입을 방지합니다.

이 변압기의 핵심은 고급 계단식 랩 조인트 설계와 함께 고투과성 냉간 압연 방향성 실리콘 강철을 사용하는 것입니다. 이 기술은 자기 히스테리시스 및 와전류 손실을 최소화하여 국가 에너지 효율 표준을 크게 초과하는 무부하 손실 값을 달성합니다. 이 장치는 실외 설치에 최적화되어 극한의 온도, 먼지 및 습도에 대한 탁월한 저항성을 제공하므로 유지 관리가 덜 필요한 현대식 배전 네트워크의 초석이 됩니다.

제품 기능 및 응용

주요 특징

유지 관리가 필요 없는 작동: 완전히 밀봉된 주름형 탱크로 인해 컨서베이터와 브리더가 필요하지 않으므로 오일 노화를 방지하고 유지 관리 비용이 대폭 절감됩니다.

뛰어난 에너지 효율성: 최적화된 코어 및 고전도 구리 권선을 통해 표준 S11 시리즈 변압기에 비해 무부하 손실을 최대 20% 줄입니다.

탁월한 과부하 용량:오일 침지 냉각 시스템(ONAN)은 지속적인 고부하 및 피크 수요 급증 상황에서도 안정적인 작동을 보장합니다.

견고한 실외 내구성: 내후성 코팅 및 IP54 보호 기능으로 제작되어 극한의 온도(-25°C ~ +40°C), 습도 및 UV 노출을 견딜 수 있습니다.

높은 단락 내성: 견고한 클램핑 시스템으로 기계적으로 강화된 권선은 그리드 오류 시 안전성과 신뢰성을 보장합니다.

주요 응용 시나리오

도시 및 농촌 전력망: 신뢰할 수 있고 유지 관리가 적은 장비가 필수적인 주거 지역 사회, 상업 센터 및 농촌 전기 프로젝트의 소형 변전소에 이상적입니다. 완전 밀봉된 3상 실외 에너지 절약 변압기는 이러한 환경에서 탁월한 성능을 발휘합니다.

산업 단지 및 공장: 중장비, 가공 라인, 제조 공장에 안정적인 전력을 공급하여 가변 부하를 쉽게 처리합니다.

재생 가능 에너지 통합: 그리드 연결을 위해 전압을 높이는 데 실외 내구성과 고효율이 중요한 태양열 발전소 및 풍력 발전소에 적합합니다.

인프라 프로젝트: 전원 공급 장치 신뢰성이 타협 불가능한 공항, 지하철 시스템, 데이터 센터 및 병원에 배포됩니다.

임시 및 비상 전력: 설치 공간이 작고 견고한 구조로 인해 임시 변전소 또는 비상 수리 현장에 이상적입니다.

제품 매개변수(사양)

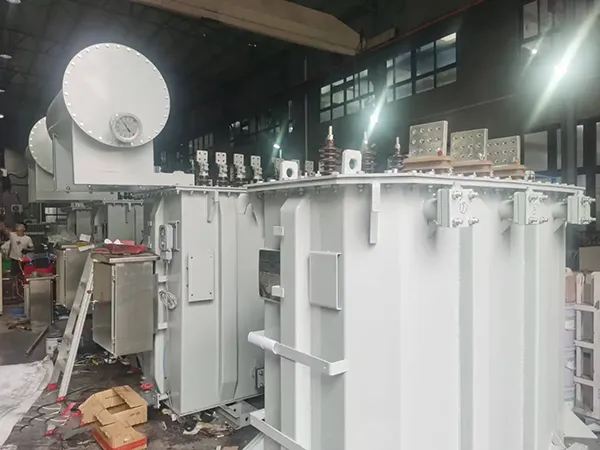

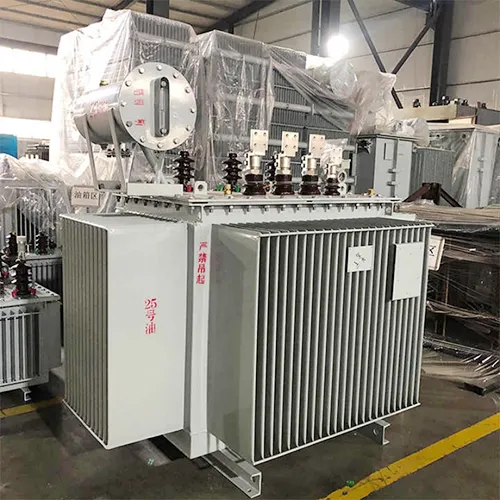

생산 세부사항

핵심소재 및 제조공정

이 변압기의 코어는 고투과성 냉간압연 방향성 규소강판을 사용하여 제작됩니다. 라미네이션은 45° 계단형 랩 조인트 프로세스를 사용하여 정밀하게 절단 및 적층되어 긴밀하게 통합된 자기 회로를 보장합니다. 이 기술은 와전류 손실을 최소화하고 자화 전류를 줄여 에너지 절약 기능의 기반을 형성합니다. 코어는 반건식 유리 테이프로 고정되어 진동을 줄이고 조용한 작동을 보장합니다.

권선 구조

고전압 및 저전압 권선은 모두 높은 전도성과 낮은 저항 손실을 위해 선택된 무산소 구리 도체로 구성됩니다. 저전압 권선은 세로 오일 덕트가 있는 포일 권선 구성을 채택하여 열 방출을 향상시킬 뿐만 아니라 단락 힘을 견딜 수 있는 우수한 기계적 강도도 제공합니다.

탱크 및 밀봉 기술

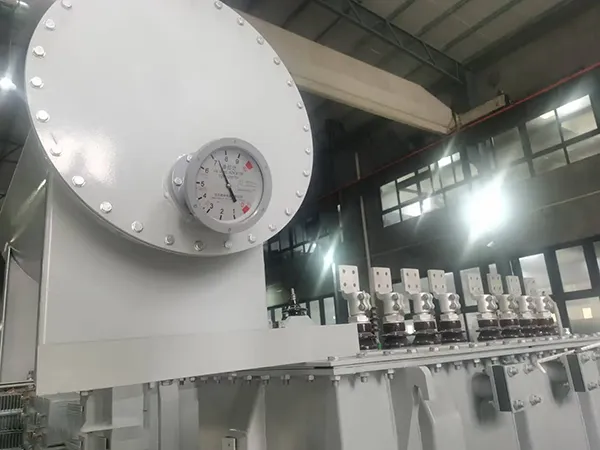

이 변압기의 특징은 완전히 밀봉된 골판형 탱크입니다. 기존 설계와 달리 골판지 패널은 온도 변화로 인한 오일량 변화를 수용하기 위해 확장 및 수축되므로 기존 보존 장치가 필요하지 않습니다. 이는 완전히 폐쇄된 시스템을 형성하여 절연유가 외부 공기와 접촉하는 것을 방지하여 산화, 수분 흡수 및 슬러지 형성을 방지합니다. 압력 릴리프 밸브와 고정밀 오일 레벨 게이지는 표준 안전 기능입니다.

절연 시스템

완전 밀봉된 3상 실외 에너지 절약 변압기는 엄격한 진공 건조 및 오일 충전 공정을 거친 고품질 미네랄 절연유를 사용합니다. 이를 통해 탱크 내에 잔여 공기나 습기가 남아 있지 않도록 하여 높은 부분 방전 개시 전압을 제공하고 장기적인 유전체 신뢰성을 보장합니다.

품질 보증 및 인증

인증: ISO 9001:2008, CE 및 국가 변압기 테스트 센터의 포괄적인 유형 테스트 보고서.

정기 테스트: 각 장치는 무부하 손실, 부하 손실, 단락 임피던스, 유도 과전압 내성 및 부분 방전 테스트를 포함하여 100% 공장 테스트를 거칩니다.

품질 관리: 당사의 제조 공정에서는 코어 조립, 권선 및 최종 조립을 실시간으로 모니터링하여 모든 변압기가 당사의 엄격한 품질 벤치마크를 충족하는지 확인합니다.

루가오 파워를 선택하는 이유는 무엇입니까?

Lugao Power를 선택한다는 것은 장수를 위해 설계된 제품에 투자하는 것을 의미합니다. 완전 밀봉형 3상 실외 에너지 절약 변압기 제조에 대한 당사의 전문 지식을 통해 고객은 전기 수요를 충족할 뿐만 아니라 탄소 배출을 줄이고 운영 예산을 절감하는 데 기여하는 장치를 받을 수 있습니다.

애프터 서비스

5년 보증: 누출이 없고 페인트가 벗겨지지 않는 작동을 보장합니다. 정상적인 사용 과정에서 발생하는 제조상의 결함에 대해서는 무료 수리 또는 교체가 가능합니다.

평생 서비스 지원: 변압기의 전체 수명 동안 예비 부품 및 기술 지원이 제공됩니다.

30년 서비스 수명: 고급 소재로 설계되어 30년 동안 안정적인 성능을 보장합니다.

신속한 대응 : 장비 고장 발생 시 당사 팀은 통보 후 1시간 이내에 대응하고, 국내에서는 24시간 이내에 기술인력을 현장에 파견합니다.

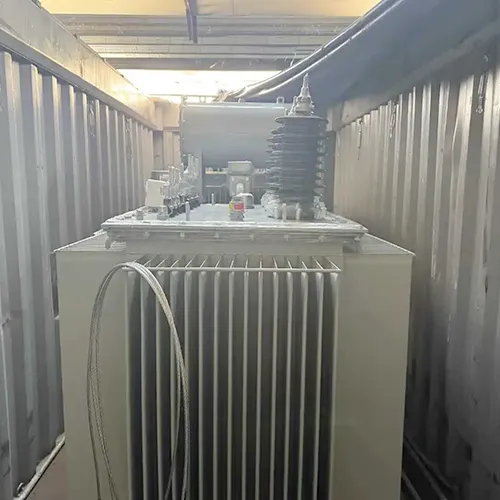

포장 및 배송

포장: 완전히 밀봉된 3상 실외 에너지 절약 변압기는 내후성 나무 상자에 안전하게 포장되거나 운송 중 최적의 보호를 위해 포장됩니다.

배송 조건: 공장 테스트 보고서, 설치 매뉴얼 및 세부 치수 도면과 함께 탱크가 완전히 밀봉된 상태로 오일이 채워진 상태로 배송됩니다.

표준 액세서리: 각 장치에는 오일 레벨 게이지, 압력 릴리프 밸브, 다이얼 온도계, 고전압 및 저전압 부싱, 접지 볼트 및 설치를 위한 전체 하드웨어 세트가 포함됩니다.

Q&A: 자주 묻는 질문

Q1: 완전 밀봉형 3상 실외 에너지 절약 변압기란 무엇인가요?

A1: 밀폐된 탱크를 갖춘 실외용으로 설계된 배전 변압기입니다. 오일 컨서베이터가 있는 기존 장치와 달리 이 설계는 절연 오일이 공기와 접촉하는 것을 방지하여 산화 및 수분 흡수 위험을 제거하여 유지 관리를 크게 줄이고 수명을 연장합니다.

Q2: 이 변압기는 이전 모델에 비해 어떻게 에너지를 절약합니까?

A2: 고투과성 방향성 규소강판과 최적화된 코어 조인트 구조를 사용하여 에너지 절감을 실현합니다. 이는 기존 S9 또는 S11 시리즈 변압기에 비해 무부하(히스테리시스 및 와전류) 손실을 15~20% 이상 줄여 장치 수명 전반에 걸쳐 전기 요금을 크게 절감합니다.

Q3: 이 변압기는 실제로 유지 관리가 필요하지 않습니까?

A3: 예, 정상적인 작동 조건에서는 가능합니다. 완전 밀봉된 3상 실외 에너지 절약 변압기는 브리더가 없는 골판형 탱크를 사용하기 때문에 오일이 공기나 습기에 노출되어도 품질이 저하되지 않습니다. 이를 통해 기존 변압기에 필요한 주기적인 오일 테스트, 필터링 또는 교체가 필요하지 않습니다.

Q4: 이 변압기는 단락 조건을 안전하게 처리할 수 있습니까?

A4: 물론이죠. 호일로 감긴 저전압 코일과 견고한 클램핑 시스템을 사용하여 기계적으로 강화된 권선으로 설계되었습니다. 모든 장치는 유형 테스트 단계에서 엄격한 단락 충격 테스트를 거쳐 손상 없이 그리드 오류를 견딜 수 있는지 확인합니다.
