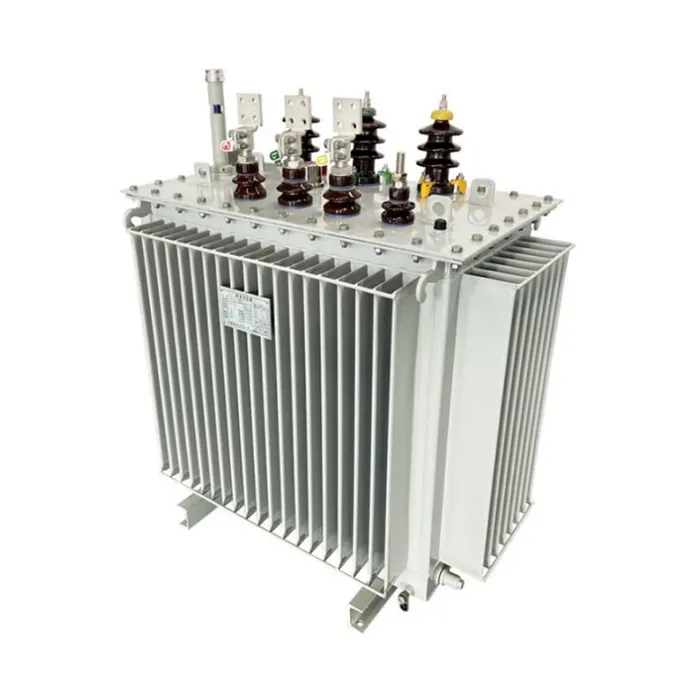

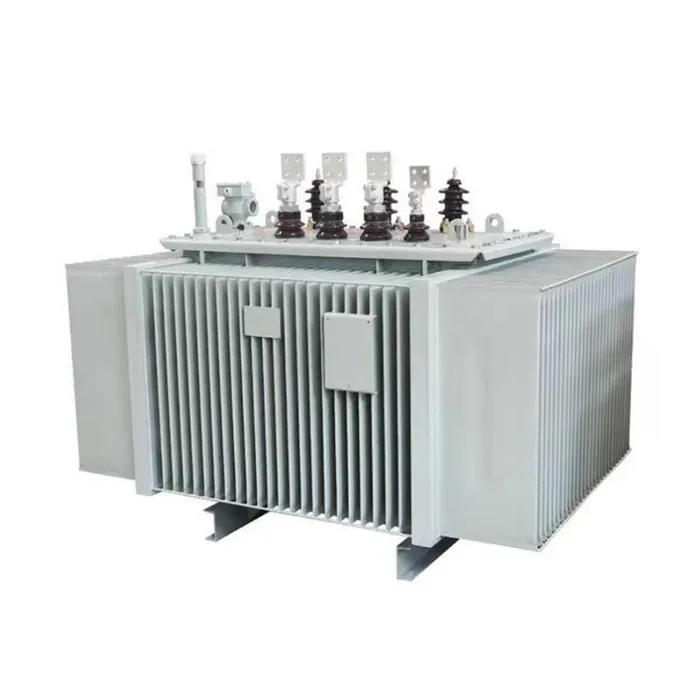

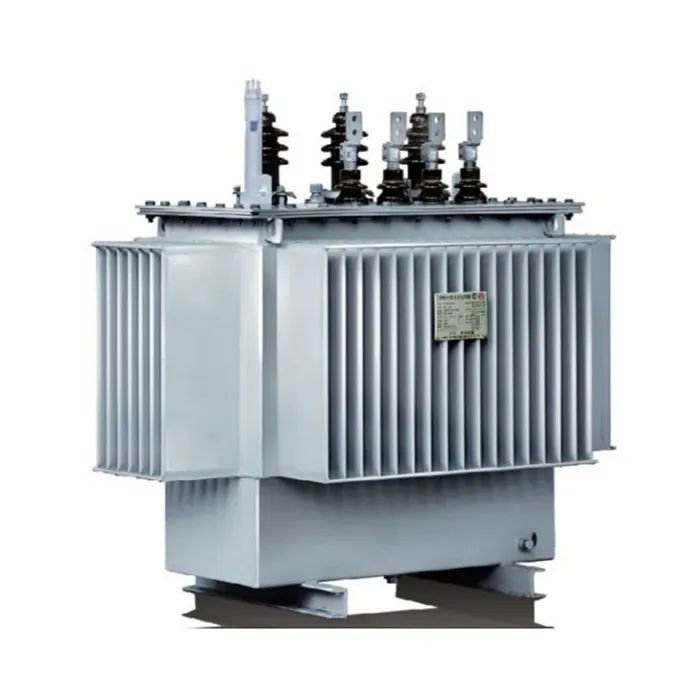

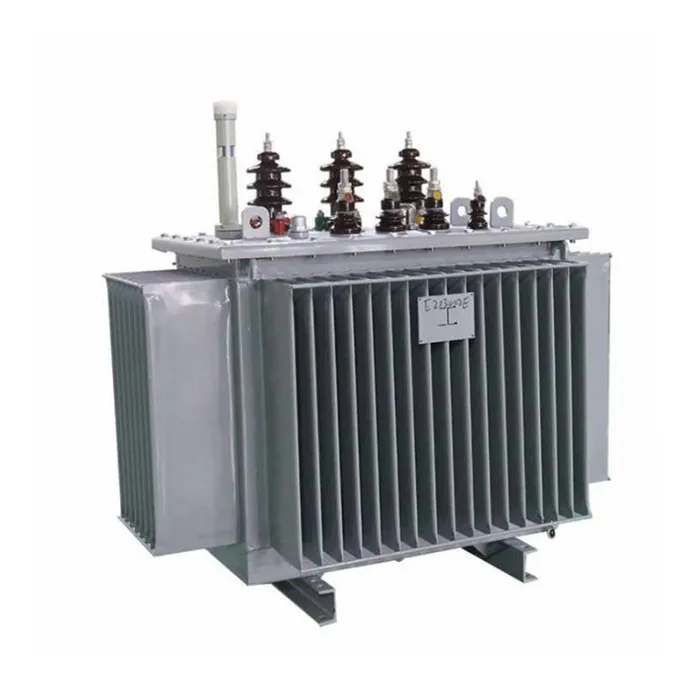

2권선 삼상 고전압 변압기

당사는 고전압 그리드 및 대규모 발전 애플리케이션에 안정적이고 효율적인 전력 전송을 제공하도록 설계된 2권선 3상 고전압 변압기 전문 제조업체입니다. 우리의 핵심 장점은 오프 회로 탭 체인저 및 부하시 탭 체인저와 같은 다중 전압 조정 방법을 포함하여 변동하는 그리드 조건에서 전력 중단 없이 전압 조정을 가능하게 하는 유연성 없는 애플리케이션 솔루션에 있습니다. 오일 침지형 자가 냉각, 강제 공기 냉각, 강제 오일 순환 등 다양한 냉각 옵션을 갖춘 당사의 변압기는 다양한 설치 환경에 원활하게 적응합니다. 이 제품은 단순화된 구조, 안정적인 작동, 강력한 충격 및 과부하 저항, 높은 비용 효율성을 결합하여 변전소, 발전소 및 산업용 전력 시스템에서 선호되는 선택입니다.

브랜드 : 루가오전력(주)
인증 :ISO/CE/형식시험성적서

문의 보내기

제품 설명

2권선 3상 고전압 변압기는 다음 회사에서 제조되었습니다.루가오전력(주)는 고전압 송전 및 배전 네트워크용으로 특별히 설계된 고성능 전력 변압기입니다. 3권선 설계와 달리 이 변압기는 고전압 및 저전압 권선만 갖추고 있어 구조를 크게 단순화하는 동시에 작동 신뢰성을 향상시킵니다. 이 설계는 고장 지점을 줄이고 내결함성을 향상시켜 발전기 승압 애플리케이션 및 그리드 상호 연결에 특히 적합합니다.

저손실 입자 지향 실리콘 강철 코어와 고전도성 무산소 구리 권선으로 제작된 이 변압기는 매우 낮은 무부하 및 부하 손실을 달성합니다. 견고함기름에 잠긴 냉각 시스템효율적인 열 방출을 보장하며, 완전히 밀봉된 탱크 구조는 오일 산화 및 습기 유입을 방지합니다. 다양한 조절 및 냉각 구성을 사용할 수 있는 이 제품은 까다로운 작동 조건에서도 장기적으로 안정적인 성능을 제공합니다.

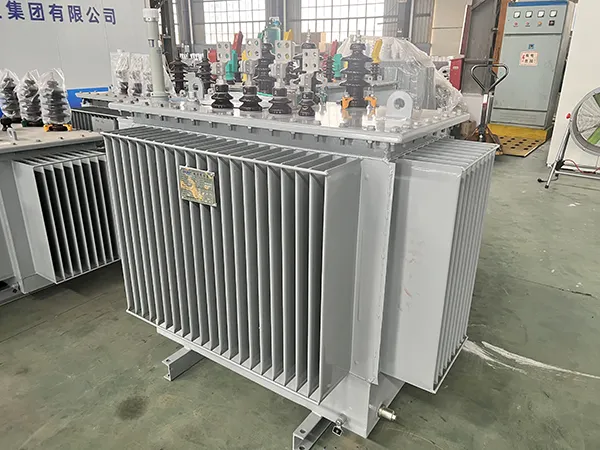

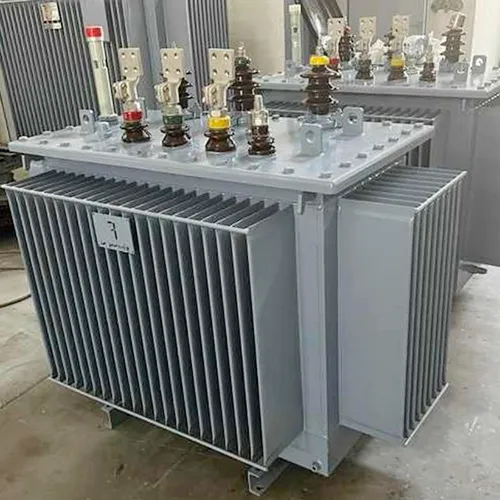

Two Winding Three Phase High Voltage Transformer

제품 기능 및 응용

특징

IEC, ANSI, GB 및 기타 국제 표준을 충족하거나 초과합니다.

단순화된 구조와 향상된 신뢰성을 위한 2권선 설계

무전압 또는 부하시 탭 절환기를 사용한 유연한 전압 조정

다양한 냉각 방식: 오일 침지형 자가 냉각, 강제 공기 냉각, 강제 오일 순환

높은 과부하 용량 및 탁월한 단락 내성 성능

완전히 밀봉된 골판형 탱크 설계로 오일 산화 및 습기 유입을 방지합니다.

저소음 작동 및 높은 에너지 효율

열악한 실외 환경에 적합한 견고한 구조

간편한 설치 및 유지보수를 위한 표준화된 치수

Q&A: 2권선 3상 고전압 변압기에 대한 주요 통찰력

큐:2권선 3상 고전압 변압기란 무엇입니까?

에이:2권선 3상 고전압 변압기는 공통 자기 코어 주위에 감겨 있는 2개의 별도 권선(고전압 1차 권선 및 저전압 2차 권선)으로 구성됩니다. 3상 전력 시스템에서 전압을 높이거나 낮추는 데 사용되며, 3권선 또는 자동 변압기 설계에 대한 더 간단하고 안정적인 대안을 제공합니다. 이 구조는 두 가지 전압 레벨만 필요한 발전소, 변전소 및 산업 응용 분야에 널리 채택됩니다.

큐:이 변압기를 응용 분야에서 유연하게 만드는 이유는 무엇입니까?

에이:유연성은 두 가지 주요 측면을 통해 달성됩니다. 첫째, 전압 조정 옵션을 통해 사용자는 안정적인 전압 요구 사항이 있는 애플리케이션을 위한 오프 회로 탭 체인저 또는 상당한 전압 변동이 있는 그리드를 위한 부하시 탭 체인저를 선택할 수 있으므로 전원 공급을 중단하지 않고 조정이 가능합니다. 둘째, 냉각 방법의 유연성에는 표준 응용 분야를 위한 오일 침지 자체 냉각, 용량 증가를 위한 강제 공랭, 고부하 또는 고온 환경을 위한 강제 오일 순환이 포함되어 다양한 설치 조건에 대한 적응성을 보장합니다.

큐:2권선 설계는 어떻게 신뢰성을 향상합니까?

에이:3권선 변압기에 비해 권선 수가 적고 내부 연결이 단순하므로 2권선 구조는 잠재적인 고장 지점을 줄이고 제조 및 유지 관리를 단순화합니다. 이로 인해 운영 신뢰성이 높아지고 내부 결함 위험이 낮아지며 문제 해결이 쉬워져 발전기 승압 또는 메인 그리드 변전소와 같은 중요한 애플리케이션에 이상적입니다.

큐:높은 과부하 용량과 단락 내성 성능의 장점은 무엇입니까?

에이:높은 과부하 용량은 변압기가 과열이나 성능 저하 없이 임시 부하 서지를 처리할 수 있도록 보장하며, 이는 수요 변동이 심한 산업 또는 그리드 환경에서 매우 중요합니다. 최적화된 권선 구조, 견고한 클램핑 시스템 및 고강도 절연 재료를 통해 달성된 탁월한 단락 내량은 그리드 오류 시 기계적 및 열적 응력으로부터 변압기를 보호하여 서비스 수명을 크게 연장합니다.

주요 응용 시나리오

발전소:발전기를 고전압 송전망에 연결하기 위한 발전기 승압 변압기로 사용됩니다.

그리드 변전소:110kV~35kV 또는 220kV~110kV 등 두 그리드 레벨 간의 전압 변환에 이상적입니다.

산업용 전력 시스템:안정적인 전원 공급이 필요한 대규모 산업 시설에 고전압에서 저전압으로의 변환을 제공합니다.

재생 에너지 통합:까다로운 환경 조건에서 그리드 연결을 위해 전압을 높이는 풍력 발전소 및 태양광 발전소에 적합합니다.

인프라 프로젝트:높은 신뢰성과 유연한 설치 옵션이 필요한 공항, 철도, 데이터 센터 및 병원에 배포됩니다.

제품 매개변수(사양)

등급(kVA)	HV (kV)	LV (kV)	벡터 그룹	임피던스(%)	무부하 손실(kW)	부하 손실(kW)	무부하 전류(%)	체중(kg)	크기(L×W×H)mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
참고: 태핑 범위: ±5%, ±2×2.5%; 주파수: 50Hz / 60Hz 사용 가능; 요청 시 맞춤형 전압 비율을 제공할 수 있습니다.

생산 세부사항

핵심 소재 및 제조 공정

2권선 3상 고전압 변압기 코어는 계단식 랩 조인트 설계를 갖춘 고투과성 냉간 압연 방향성 실리콘강을 사용하여 제조되어 무부하 손실을 최소화하고 자화 전류를 줄입니다. 코어 라미네이션은 정밀하게 절단되고 자동으로 적층되어 단단한 접합과 균일한 자기 경로를 보장합니다. 코어는 반건식 유리 테이프로 단단히 묶여 구조적 무결성과 저소음 작동을 유지합니다.

권선 구조

고전압 및 저전압 권선 모두 무산소 구리 도체를 사용하여 구성되어 높은 전도성과 낮은 저항 손실을 제공합니다. 저전압 권선은 세로 방향 오일 덕트가 있는 포일 또는 나선형 구조를 채택하여 기계적 강도와 단락 저항 성능을 크게 향상시킵니다. 고전압 권선은 인터리브 또는 연속 디스크 구성으로 설계되어 전압 분배 및 충격 강도를 최적화합니다.

절연 및 냉각 시스템

고품질의 미네랄 절연유나 환경친화적인 고발화점 절연유를 사용하여 우수한 절연내력과 화학적 안정성을 제공합니다. 오일-페이퍼 절연 시스템은 진공 건조 및 오일 충전 공정을 거쳐 잔류 수분과 공기를 제거하여 높은 부분 방전 개시 전압과 장기적인 작동 신뢰성을 보장합니다. 냉각 옵션에는 ONAN(유침식 자체 냉각), ONAF(강제 공기 냉각) 및 OFAF(강제 오일 순환)가 포함되어 다양한 응용 분야 요구 사항을 충족합니다.

탱크 및 씰링 구조

2권선 3상 고전압 변압기는 골판지 탱크 설계를 채택합니다. 골판지 탱크 설계는 보호 장치 없이도 열팽창 보상을 제공합니다. 완전 밀봉 구조는 오일 산화 및 습기 유입을 방지하여 유지 관리 빈도를 줄이고 오일 수명을 연장합니다. 비정상적인 조건에서도 안전한 작동을 보장하기 위해 압력 릴리프 밸브와 저레벨 경보 기능이 있는 오일 레벨 게이지가 표준으로 제공됩니다.

보호 및 제어 구성

표준 장비에는 경보 접점이 있는 오일 온도 게이지, 권선 온도 표시기 및 압력 릴리프 밸브가 포함됩니다. 향상된 모니터링이 필요한 응용 분야의 경우 옵션 가스 릴레이 및 광섬유 온도 측정 시스템을 사용하여 동적 부하 관리 및 조기 오류 감지가 가능합니다.

품질 및 테스트 보증

2권선 3상 고전압 변압기는 배송 전에 무부하 손실 및 부하 손실 테스트, 단락 임피던스 테스트, 유도 과전압 내성 테스트, 부분 방전 테스트, 낙뢰 충격 테스트를 포함하여 포괄적인 유형 테스트와 일상 테스트를 거쳐야 합니다. 모든 핵심 성과 지표는 국가 표준과 IEC 사양의 요구 사항을 모두 초과하므로 복잡한 현장 조건에서도 장기적으로 안정적인 작동을 보장합니다.
