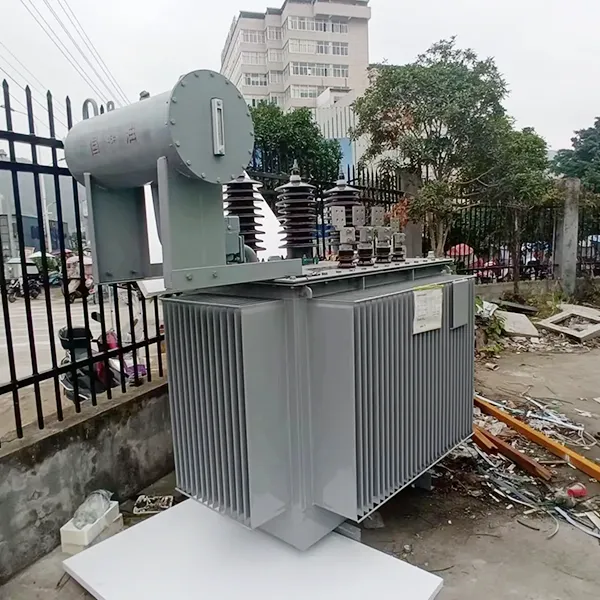

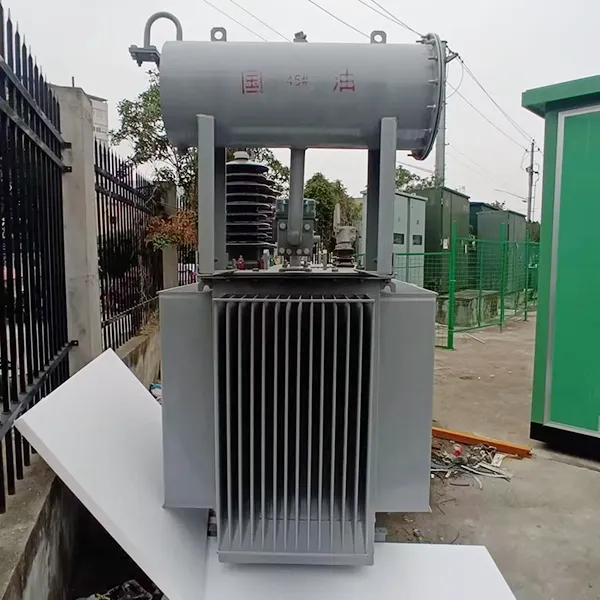

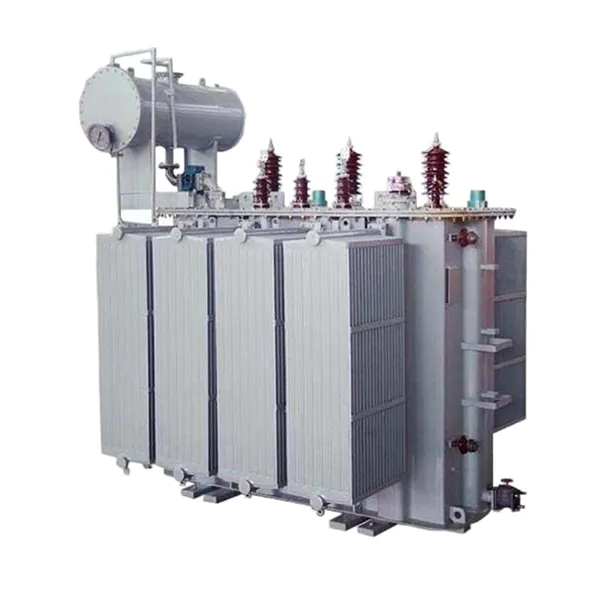

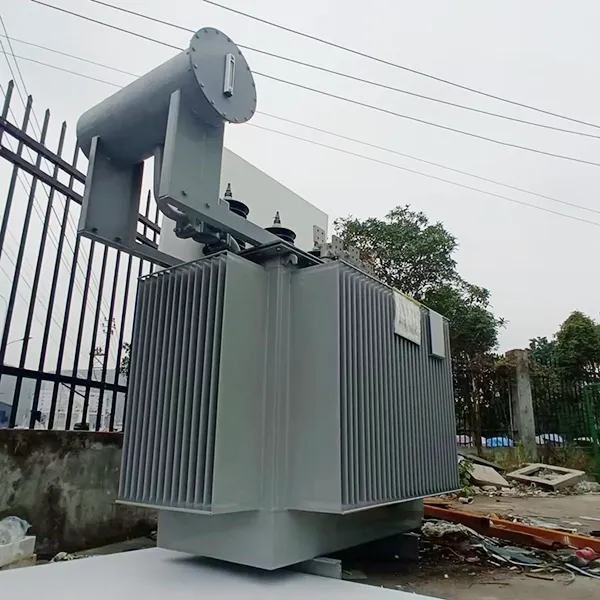

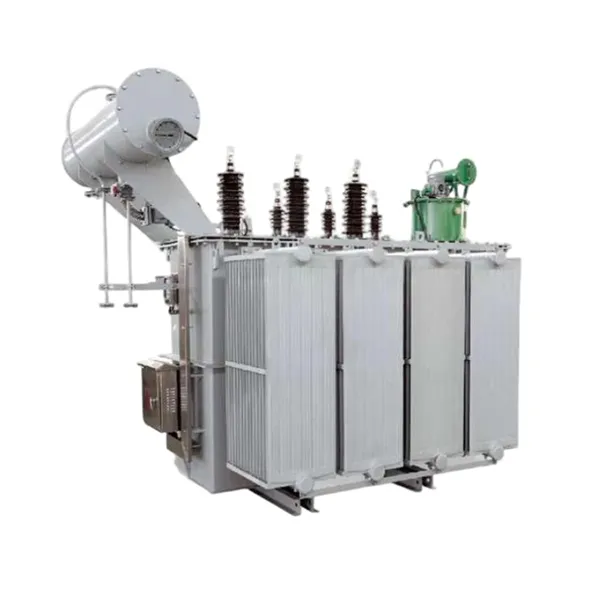

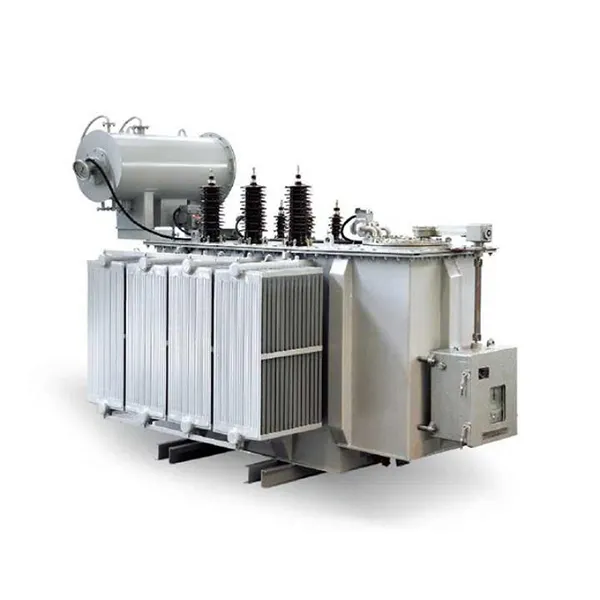

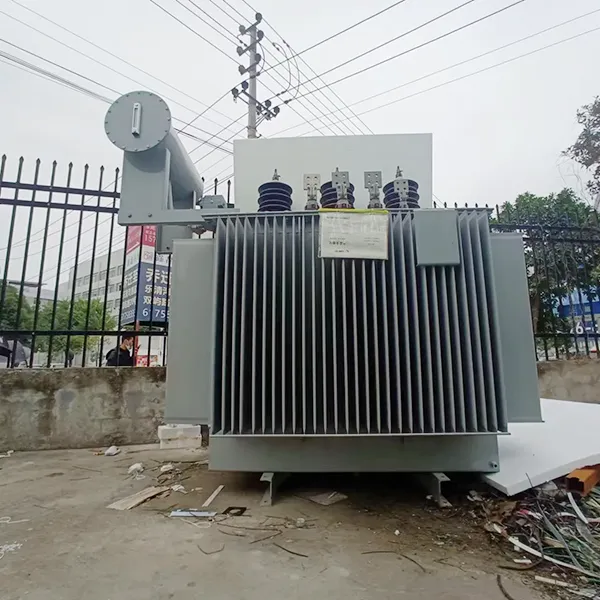

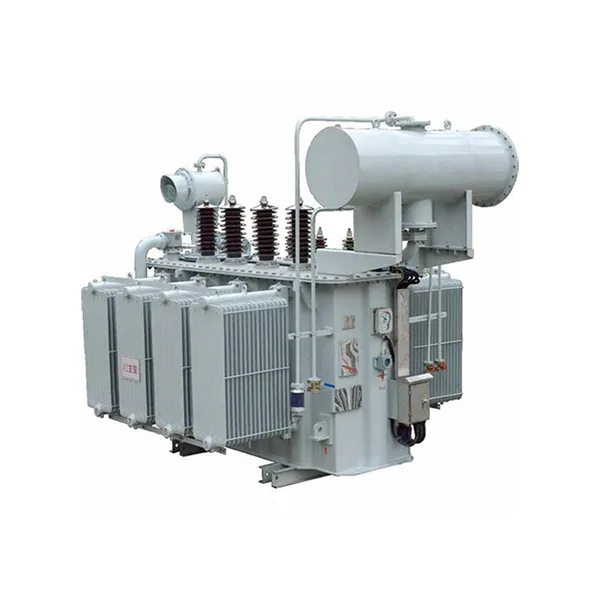

스텝 업 삼상 중전압 전기 변압기

Lugao Power Co., Ltd.는 그리드 통합 및 산업용 애플리케이션을 위해 저전압 입력을 중전압 수준으로 높이도록 설계된 고효율 승압 3상 중전압 전기 변압기를 제조합니다. 신뢰할 수 있는 승압 변압기 제조업체인 당사의 핵심 장점은 고급 코어 재료, 최적화된 자기 회로 설계 및 견고한 절연 시스템에 있으며, 가변 부하 조건에서 안정적인 전압 부스팅을 보장합니다. 안정적이고 장기적인 성능을 추구하는 재생 에너지 및 산업용 전력 시스템에 이상적입니다.

문의 보내기

제품 설명

당사의 승압형 3상 중압 변압기는 저전압 전력(예: 0.4kV)을 중전압 출력(예: 11kV, 22kV 또는 33kV)으로 변환하도록 설계되어 장거리 효율적인 전송 또는 배전망 통합이 가능합니다. 안정적인 전압 상승이 요구되는 신재생 에너지 프로젝트, 산업 시설, 발전소에 필수적인 제품입니다.

이 변압기는 투자율이 높은 입자 방향 실리콘 강철 코어와 무산소 구리 권선을 특징으로 하여 손실을 최소화하고 열 안정성을 높입니다. 그만큼기름에 잠긴 냉각 시스템뛰어난 방열 기능을 제공하는 동시에 완전히 밀봉된 구조로 환경 오염 물질로부터 보호하여 유지 관리 필요성을 줄이고 서비스 수명을 연장합니다.

Step Up Three Phase Medium Voltage Electric Transformer

제품 매개변수(사양)

스텝업 삼상유침변압기 - 일반사양 (0.4kV / 11kV)

등급(kVA)	HV (kV)	LV (V)	벡터 그룹	임피던스(%)	무부하 손실(kW)	부하 손실(kW)	무부하 전류(%)	체중(kg)	크기(L×W×H)mm
100	11	400	Dyn11	4.0	0.30	1.60	1.8	520	830×720×980
250	11	400	Dyn11	4.0	0.58	3.25	1.4	950	1220×780×1190
500	11	400	Dyn11	4.5	0.98	5.50	1.2	1530	1420×980×1300
1000	11	400	Dyn11	5.0	1.75	10.50	1.0	2600	1860×1260×1500
1600	11	400	Dyn11	6.0	2.45	14.80	0.8	3750	1960×1630×2030
2500	11	400	Dyn11	6.0	3.40	21.50	0.7	5200	2100×1820×2150
참고: 태핑 범위: ±5%, ±2×2.5%; 주파수: 50Hz / 60Hz 가능.

표준 장비에는 다음이 포함됩니다.

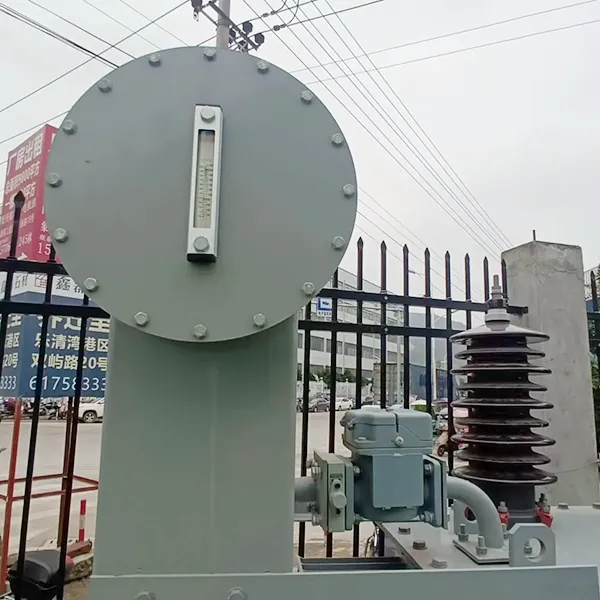

1. 저레벨 경보 기능이 있는 오일 레벨 게이지

2. 압력 릴리프 밸브

3. 알람 접점이 있는 다이얼 온도계

4. 결함 감지를 위한 옵션 가스 릴레이

Step Up Three Phase Medium Voltage Electric Transformer

제품 기능 및 응용

특징

승압 3상 고압 변압기는 국제 표준을 충족하거나 초과합니다. IEC 60076, ANSI C57.12, GB1094 및 SANS 780을 준수하여 글로벌 적용 가능성과 신뢰성을 보장합니다.

완전히 밀봉된 골판형 탱크 설계 - 보존 장치가 필요 없으며 오일 산화 및 습기 유입을 방지하여 장기간 유지 보수가 필요 없는 작동이 가능합니다.

높은 과부하 용량 및 열 안정성 - 오일 침지형 냉각 시스템은 지속적인 고부하 조건이나 변동하는 입력 전압에서도 안정적인 성능을 보장합니다.

저소음 작동 - 최적화된 코어 조인트 구조와 진동 감쇠 설계로 작동 소음을 줄여 주거용 또는 소음에 민감한 환경에 적합합니다.

유연한 설치를 위한 컴팩트한 구조 - 모듈형 설계를 통해 기둥 장착형, 패드 장착형 또는 변전소 구성이 가능하며 공간이 제한되어 있거나 실외 현장에 적합합니다.

견고한 단락 내성 기능 - 포일형 저전압 권선 및 견고한 코일 지지 구조는 갑작스러운 오류 조건에서도 기계적 무결성을 보장합니다.

쉬운 설치 및 낮은 유지 관리 - 표준화된 리프팅 러그, 베이스 장착 구멍 및 케이블 입구 옵션으로 현장 설치가 단순화됩니다. 완전히 밀봉된 설계로 일상적인 유지 관리가 최소화됩니다.

평생 지원을 통한 긴 서비스 수명 - 평생 기술 지원 및 예비 부품 가용성을 바탕으로 최소 30년의 작동 수명을 제공하도록 설계되었습니다.

전압 조정을 위한 다중 태핑 범위 - ±5%, ±2×2.5% 태핑 옵션을 제공하여 그리드 또는 부하 변동에 맞게 정밀한 전압 조정이 가능합니다.

환경 친화적인 절연 유체 옵션 - 천연 에스테르(식물성 기름) 또는 환경 친화적인 응용 분야를 위한 고화점 절연 유체와 함께 사용할 수 있습니다.

Q&A: 주요 스텝업 변압기 통찰력

Q: 승압 변압기란 무엇입니까?

A: 승압 변압기는 낮은 입력 전압을 더 높은 출력 전압으로 증가시킵니다. 1차 권선에는 더 적은 권선이 있고 2차 권선에는 더 많은 권선이 있습니다. 이러한 유형의 변압기는 생성된 저전압 전력을 그리드 전송을 위해 강화해야 하는 태양광 발전소 및 풍력 발전소와 같은 재생 에너지 시스템에 매우 중요합니다.

Q: 이 승압 변압기는 어떻게 에너지 효율을 향상합니까?

A: 당사의 변압기는 계단식 랩 조인트 코어 설계와 함께 고투과성 냉간 압연 방향성 실리콘 강철을 사용합니다. 이는 히스테리시스 및 와전류 손실을 크게 줄여 기존 변압기에 비해 무부하 및 부하 손실을 줄여 운영 비용을 직접적으로 절감합니다.

Q: 스텝업 애플리케이션에 유침식 냉각 시스템이 중요한 이유는 무엇입니까?

A: 절연유는 유전 강도와 효율적인 열 방출을 모두 제공합니다. 이는 코어와 권선에서 탱크 표면으로 열을 전달하여 스텝업 애플리케이션에서 흔히 볼 수 있는 지속적인 고부하 또는 고온 조건에서도 안정적인 작동을 보장합니다.

Q: 이 단계의 삼상 고압 변압기를 실외에서 사용할 수 있습니까?

답: 그렇습니다. 완전히 밀봉된 골판지 탱크 설계는 습기, 먼지 및 부식성 환경으로부터 내부 구성 요소를 보호하므로 태양광 발전소, 풍력 발전소, 산업 변전소와 같은 실외 설치에 이상적입니다.

기능의 장점

운영 비용 대폭 절감: 최적화된 자기 회로와 저손실 재료는 에너지 손실을 줄여 변압기 수명 전체에 걸쳐 전기 비용을 낮춥니다.

높은 작동 신뢰성: 고급 단락 내성 설계와 개선된 절연 시스템은 그리드 변동이나 오류 조건에서도 안정적인 작동을 보장합니다.

낮은 유지 관리 요구 사항: 완전히 밀봉된 구조로 인해 오일 교체가 필요 없고 검사 빈도가 줄어들어 가동 중지 시간과 유지 관리 비용이 최소화됩니다.

컴팩트하고 적응 가능한 디자인: 모듈식 구조를 통해 공간이 제한된 환경에서 유연하게 설치할 수 있으며, 표준화된 인터페이스는 스위치기어 및 제어 시스템과의 통합을 단순화합니다.

환경에 적응하는 제품

상태	사양
고도	1000미터를 초과하지 않음
최대 주변 온도	+40°C
최소 주변 온도	-25°C
최대 월평균 상대습도	90%(20°C에서)
설치 장소 요구사항	화재나 폭발 위험이 없습니다. 화학적 부식이나 진동이 최소화되어 실내 및 실외 사용에 적합합니다.
