XGN 박스형 고정형 고전압 배전반

이 장비는 무엇입니까?

XGN 박스형 고정형 고전압 배전반(XGN은 "박스형 고정형"의 약자)은 금속으로 둘러싸인,실내 고전압 개폐 장치집회. 이는 주로 정격 전압이 6kV, 10kV, 20kV 또는 35kV이고 정격 주파수가 50/60Hz인 3상 AC 전원 시스템에 사용됩니다.

그것은 무엇을 합니까?

이 장비는 전기 에너지를 수신하고 분배하는 데 사용되며 전력선과 변압기를 제어, 보호 및 모니터링하는 데 사용됩니다. 인출형 개폐 장치와 달리 XGN 박스형 고정형 고전압 개폐 장치는 고정 장착형 회로 차단기와 눈에 보이는 절연 간격이 있는 분리 스위치를 사용하므로 많은 중규모 산업 및 상업용 응용 분야에서 더욱 견고하고 비용 효율적이며 유지 관리가 더 쉽습니다.

모델 코드 분석:

XGN – 박스형 고정형 실내 금속 밀폐형

박스형 – 완전 밀폐형 금속 하우징

고정형 - 주 스위칭 부품의 고정 설치

일반적인 응용 분야:

공장, 주거단지, 쇼핑몰, 병원, 데이터센터, 재생에너지 스테이션의 배전실.

제품 설명

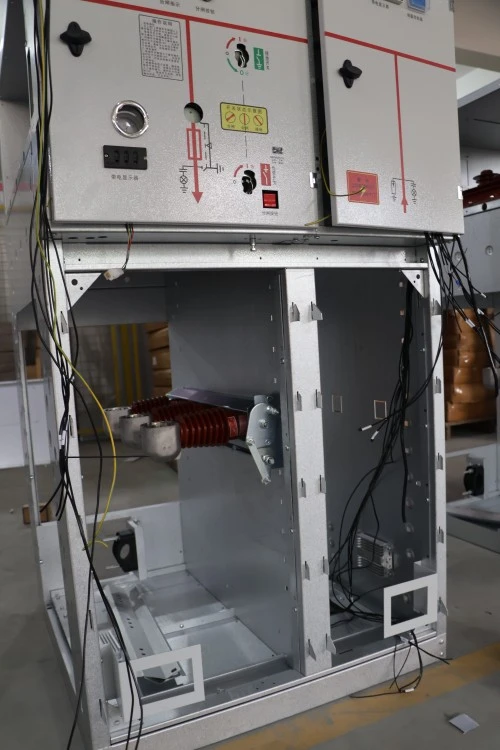

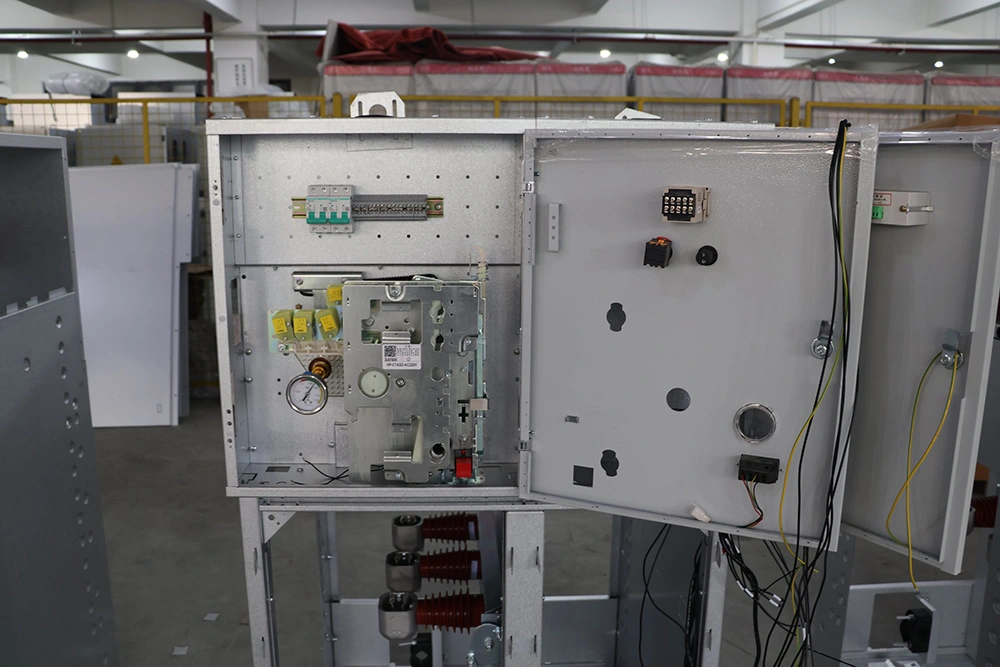

XGN 박스형 고정형 고전압 배전반은 표준화되고 경제적이며 신뢰성이 높은 배전반 솔루션입니다. 핵심 구조에는 고정형 진공 회로 차단기, 3위치 절연 스위치, 변류기, 전압 변압기 및 포괄적인 연동 메커니즘이 포함됩니다. 인클로저는 고품질 냉간 압연 강철 또는 스테인리스 스틸로 제작되었으며 뛰어난 내식성을 위해 정전기 분말로 코팅되었습니다.

주요 전기 매개변수: 정격 전압 12kV(24kV/40.5kV 옵션), 정격 전류 최대 3150A, 단락 전류 최대 40kA. 그만큼개폐 장치GB3906 및 IEC62271‑200 표준을 완벽하게 준수합니다.

컴팩트한 디자인(일반 폭 800mm, 깊이 900mm, 높이 2200mm)으로 귀중한 바닥 공간을 절약합니다. 모든 고전압 구획은 완전히 밀폐되고 연동되어 안전한 작동을 보장합니다. 전면 패널에는 명확한 모방 다이어그램, 표시 램프 및 비상 트립 버튼이 포함되어 있습니다.

XGN 박스형 고정형 고전압 개폐 장치는 인출형 구성보다 간단한 작동, 낮은 초기 비용 및 손쉬운 유지 관리가 우선시되는 프로젝트에 특히 적합합니다.

제품 매개변수(사양)

제품 특징 및 용도

주요 특징

1. 고정형 단순성 – 낮은 실패율

복잡한 이동 레일 구조가 없습니다. XGN 박스형 고정형 고전압 개폐 장치는 볼트 또는 직접 접촉 연결을 사용하여 기계적 고장 위험을 크게 줄입니다.

2. 눈에 보이는 연결 해제 접점 - 잠금/태그아웃에 안전함

절연 스위치는 명확하게 보이는 접점 위치를 제공합니다. 운영자는 유지 관리 전에 회로 분리를 시각적으로 확인할 수 있습니다. 이는 기존 오일 유형 또는 미니 유형 기어에 비해 매우 중요한 안전 이점입니다.

3. 컴팩트하고 공간 절약형

12kV 버전의 경우 폭이 600mm만큼 낮습니다. 제한된 공간의 변전소 개조에 이상적입니다.

4. 완전 연동 – 오조작 방지

회로 차단기, 절연 스위치 및 전면 덮개 사이의 기계적 및 전기적 인터록은 "5가지 방지" 요구 사항을 준수합니다.

5. 혹독한 환경에 적응 가능

결로 방지 히터와 IP4X 전면 인클로저는 습하거나 먼지가 많은 환경에서도 안정적인 작동을 보장합니다.

응용 분야

● 산업 플랜트 – 생산 라인용 전원 공급 장치

● 상업단지 – 주유통실

● 데이터 센터 - 백업 전원 전환

● 풍력/태양광 발전소 – 중전압 수집

● 병원 – 고정 기어를 사용한 이중 전원 스위칭

Q&A

Q: XGN 박스형 고정형 고전압 스위치기어와 인출형(예: KYN)의 차이점은 무엇입니까?

답변: 좋은 질문입니다. XGN Box형 고정형 고전압 배전반에는 고정형 회로 차단기가 있습니다. 차단기를 "롤아웃"할 수는 없지만 구조가 더욱 견고해지고 초기 비용이 낮아지며 유지 관리가 간편해집니다. 고가용성 이중화가 중요하지 않은 애플리케이션(예: 연간 작업 500회 미만)의 경우 고정형이 더 경제적이고 안정적입니다.

문.

생산 세부사항

1. 인클로저 제조

냉간 압연 강판(두께 ≥2mm) 또는 304 스테인리스 강

굽힘, 용접, 표면처리를 사내에서 처리

정전기 분말 코팅(두께 ≥60μm, 염수 분무 테스트 ≥240h)

2. 핵심 구성요소

고정형 진공 회로 차단기(브랜드: Lugao / 옵션 Siemens, ABB)

눈에 보이는 브레이크가 있는 3위치 절연 스위치

구리 버스바(주석 도금 또는 은도금)

전류/전압 변압기(정확도 등급 0.5 / 0.2S)

3. 내부 배선

명확하게 표시된 와이어 번호, 단자대 및 플라스틱 덕트

2차 배선은 2kV에서 1분 동안 테스트되었습니다.

모든 전선은 난연성 및 정격 105°C

4. 공장 테스트

상용주파 내전압 시험

주회로 저항 측정

기계적 작동 테스트(≥200회)

인터록 기능 검증

부분방전 측정(10pC 이하)

XGN 대 KYN 스위치기어

XGN 고정형 스위치기어와KYN 인출형 배전반 프로젝트 요구 사항, 유지 관리 전략 및 예산에 따라 다릅니다. XGN 스위치기어는 신뢰성, 간단한 작동 및 낮은 투자 비용을 우선시하는 애플리케이션용으로 설계된 반면, KYN 스위치기어는 빈번한 유지 관리 또는 높은 작동 유연성이 필요한 시스템에 더 적합합니다.

인증 및 품질 보증

● IEC 62271‑200 준수

● GB 3906 인증

● 내부 아크 결함 테스트(IAC A-FL) - 선택 사항

● ISO 9001:2015 공장 관리 시스템

● 국가 고전압 기기 시험소(시안/베이징)의 형식 시험 보고서

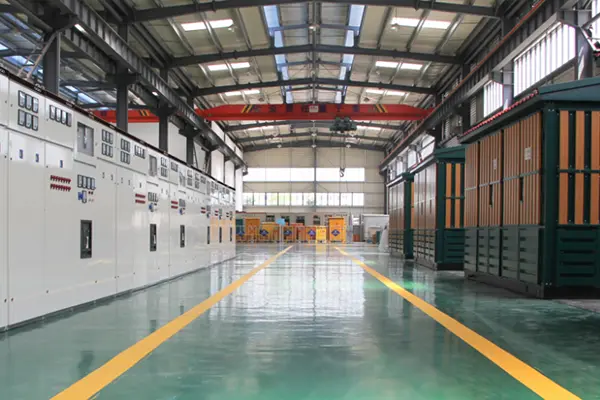

당사의 XGN 스위치기어는 CNC 레이저 절단기, CNC 벤딩 센터, 로봇 용접 시스템, 구리 버스바 처리 라인 및 포괄적인 고전압 테스트 실험실을 갖춘 현대적인 생산 시설에서 제조됩니다. XGN 박스형 고정형 고전압 스위치기어에는 영어와 중국어로 된 완전한 테스트 보고서, 배선도 및 작동 설명서 세트가 함께 배송됩니다.

경쟁사와 비교한 장점 – Lugao를 선택하는 이유는 무엇입니까?

포장 및 배송

포장기준

● 방습 필름이 부착된 개별 고강도 합판 케이스

● 구성품 내부 폼 패딩

● 모든 인출 단자는 절연 캡으로 덮여 있습니다.

● 버스바 섹션은 라벨로 별도로 포장됨

배송 표시

● 주문 번호, 목적지, 무게, '위험함' 및 '겹칠 수 없음' 표시

배송 옵션

● FOB 닝보/상하이

● 리드 타임: 표준 구성의 경우 15~25일

애프터 서비스 약속

● 보증 기간 – 배송일로부터 12개월(서비스 계약 시 24개월 또는 36개월까지 연장 가능)

● 기술 지원 – 평생 무료 상담; 영업일 기준 2시간 이내 원격 문제 해결

● 현장 서비스 – 설치 안내가 제공됩니다. 필요에 따라 현장에서 결함 처리(보증 기간 동안 무료)

● 예비 부품 공급 – 일반 부품 재고; 긴급 주문의 경우 익일 택배 배송
