손수레형 고정형 고전압 판넬 개폐장치

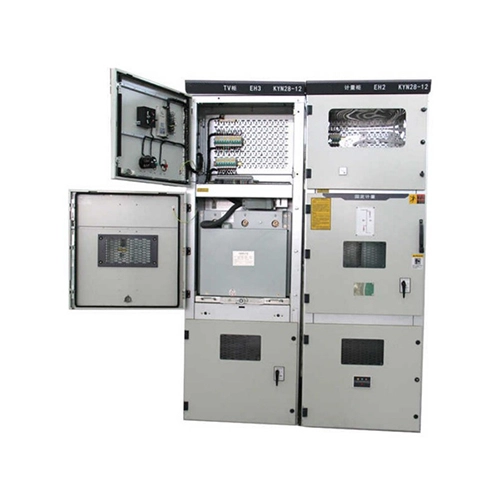

손수레형 고정형 고전압 판넬 개폐장치는 금속으로 둘러싸인 배전반이며,공기절연 중전압 개폐장치단일 버스바 및 이중 버스바 시스템용으로 설계된 어셈블리입니다. 하지만 이 제품은 정확히 무엇이며, 전기 인프라에 어떤 역할을 할 수 있습니까?

그것은 무엇입니까:

이는 고정 패널 하우징과 기본 스위칭 장치(예: 진공 회로 차단기, 접촉기 또는 VSD)를 위한 탈착식 손수레 메커니즘을 결합한 하이브리드 설계입니다. 버스바, 케이블 및 보조 구성 요소는 인클로저 내에 고정된 상태로 손수레를 패널 안팎으로 물리적으로 굴릴 수 있습니다. 이 설계는 3kV~40.5kV의 정격 전압에 대해 IEC 62271-200 및 GB3906에 따라 표준화되었습니다.

할 수 있는 작업:

● 전력 흐름 제어: 변압기, 모터, 커패시터 뱅크와 같은 고전압 부하를 안전하게 연결하거나 분리합니다.

● 오류 보호 제공: 통합 보호 계전기 및 회로 차단기는 과부하, 단락 또는 접지 오류가 발생하는 경우 자동으로 작동합니다.

● 안전한 유지 관리 가능: 손수레를 분리된 접지 위치로 철수하여 눈에 보이는 공극을 생성할 수 있으므로 기술자는 전체 버스바의 전원을 차단하지 않고도 차단기 작업을 수행할 수 있습니다.

● 측정 및 모니터링: 패널에 장착된 변류기, 전압 변압기 및 디지털 미터는 시스템 상태에 대한 실시간 데이터를 제공합니다.

● 안전한 인터록: 기계적 및 전기적 인터록은 손수레가 중간에 있는 동안 차단기를 닫거나 활성 구획에 접근하는 등 사람의 실수를 방지합니다.

간단히 말해서, 이 손수레형 고정형 고전압 보드 패널 개폐 장치는 20년 이상의 서비스 기간 동안 안전하고 유연하며 내구성이 뛰어나 고전압 네트워크의 문지기 역할을 합니다.

제품 매개변수(사양)

다음은 당사 Handcart Type 고정형 고전압 보드 패널 배전반의 세부 기술 사양 표입니다. 모든 값은 일반적인 12kV 모델을 나타냅니다. 요청 시 다른 전압도 제공됩니다.

제품특징 및 활용방법(Q&A 형식)

Q1: 완전히 고정된 배전반보다 손수레 디자인이 더 나은 이유는 무엇입니까?

답변: 손수레 설계를 사용하면 패널의 버스바에 전원이 공급된 상태에서 유지 관리 또는 교체를 위해 기본 스위칭 장치(진공 회로 차단기)를 패널에서 물리적으로 제거할 수 있습니다. 이를 통해 가동 중지 시간을 몇 시간에서 몇 분으로 줄입니다. 대조적으로, 고정 개폐 장치는 차단기에 접근하기 위해 전체 섹션의 전원을 차단해야 하는 경우가 많습니다. 당사의 핸드카트형 고정형 고전압 보드 패널 개폐 장치는 견고함을 위한 고정 버스바와 서비스 용이성을 위한 핸드카트 차단기라는 두 가지 장점을 모두 제공합니다.

Q2: 랙킹 중에 작업자의 안전을 어떻게 보장합니까?

A: 당사 스위치기어에는 5가지 필수 인터록이 포함되어 있습니다.

1. 손수레가 "작동"(연결) 위치에 있지 않으면 차단기를 닫을 수 없습니다.

2. 차단기가 열려 있지 않으면 손수레를 '연결 끊김'에서 '연결'로 이동할 수 없습니다.

3. 접지 스위치는 손수레가 "테스트/연결 해제" 위치에 있을 때만 닫힐 수 있습니다.

4. 케이블함 도어는 접지 스위치가 닫혀 있을 때만 열 수 있습니다.

5. 차단기가 닫혀 있는 동안에는 손수레를 투입하거나 인출할 수 없습니다. 이러한 인터록은 기계식 및 전기식으로 설계되어 안전합니다.

Q3: 손수레형 고정형 고전압 판넬 개폐 장치를 실외에서 사용할 수 있습니까?

A: 표준 외함은 IP4X이며 실내 변전소에 적합합니다. 실외 애플리케이션의 경우 추가 내후성 하우징 또는 IP54 등급 키오스크를 공급합니다. 많은 고객이 풍력 발전 단지나 태양열 발전소 근처의 컨테이너형 변전소나 소규모 조립식 건물 내부에 당사의 스위치기어를 설치합니다.

Q4: 이 스위치기어의 가장 일반적인 용도는 무엇입니까?

A: 이 손수레 유형 고정 고전압 보드 패널 개폐 장치는 다음 분야에서 널리 사용됩니다.

● 전력 유틸리티 변전소(1차 및 2차 배전).

● 산업 플랜트(제철소, 시멘트 공장, 석유화학 시설) - 모터 제어 및 변압기 보호용.

● 높은 신뢰성이 요구되는 상업용 건물(병원, 데이터 센터, 공항).

● 재생 에너지(태양광 발전소, 풍력 발전소) – 그리드 연결 패널.

● 채굴 작업 – 먼지가 많고 습한 환경에서도 충분히 견고합니다.

● 철도 견인 전원 공급 장치 – 27.5kV 또는 2×25kV 시스템.

생산 세부사항

1. 인클로저 재질 및 코팅

● 재질: 2mm 두께의 고급 아연 도금 강판(Baosteel에서 수입), CNC 벤딩 머신으로 접힘. 이중으로 접힌 가장자리는 강성을 높입니다.

● 코팅: SA 2.5 표준에 따라 샌드블라스팅 후 에폭시-폴리에스테르 분말 코팅(최소 80μm 두께). 색상 RAL 7035(밝은 회색). 염수 분무 테스트 >500시간 - 부식 없음.

2. 손수레 메커니즘

● 재질: 고강도 나일론 롤러 + 스테인레스 스틸 레일.

● 작동: 백래시 방지 설계를 갖춘 나사식/나사식 리드스크류 메커니즘. 모든 손수레는 2000회의 완전한 랙킹 주기에 대해 테스트되었습니다.

● 위치 표시기: 빨간색(연결됨), 녹색(테스트), 노란색(연결 끊김), 5m 거리에서 볼 수 있습니다.

3. 셔터(자동안전장벽)

● 손수레를 빼면 스프링 장착 금속 셔터가 자동으로 고정된 기본 접점을 덮습니다. 이렇게 하면 실수로 손가락이 충전부에 닿는 것을 방지할 수 있습니다. 우리의 셔터는 부식 방지 처리된 3mm 알루미늄 합금으로 만들어졌습니다.

4. 부스바 시스템

● 재질: 고전도성 E-Cu 구리(순도 99.9%). 모든 접합부에는 은도금 처리되어 있습니다.

● 단면적: 정격 전류에서 온도 상승을 65K 미만으로 유지하도록 계산되었습니다. 3150A의 경우 위상당 이중 버스바를 사용합니다.

● 절연: 상 식별 및 부분 방전 제어를 위한 열수축 절연 슬리브(주황색).

5. 접지 스위치

● 유형: 눈에 보이는 접지 블레이드를 사용하여 신속 제작, 로드 차단.

● 작동: 수동 스프링 보조 메커니즘. 완전 단락 전류(1회 50kA)로 닫힐 수 있습니다.

● 인터록: 손수레 위치의 독점적인 기계식 인터록 - 손수레가 테스트/연결 해제 위치에 있지 않으면 접지 스위치를 닫을 수 없습니다.

6. 저전압 구획

● 전면 상단(높이 300mm)에 위치하며, 고전압 부품과 완전히 분리되어 있습니다. 보호 계전기(마이크로프로세서 기반), 제어 스위치, 표시 램프 및 보조 퓨즈를 수용합니다.

● 배선: 모든 보조 케이블은 번호가 매겨져 있고 난연성 PVC 덕트에 번들로 묶여 있으며 예비 접점이 있는 터미널 블록에서 종단됩니다(20% 예비 예약).

7. 부분방전 제어

● 모든 고전압 도체는 날카로운 모서리를 제거하기 위해 둥글게 처리되었습니다.

● 모든 패널은 부분방전 테스트(1.1×Ur/√3에서 10pC 이하)를 거칩니다.

8. 공장 조립 정확도

● 각각의 손수레형 고정형 고전압 판넬 개폐장치는 레이저 정렬된 지그에 조립됩니다. 손수레와 고정 접촉 정렬 불량은 0.5mm 미만입니다.

● 결과: 갈거나 힘을 가하지 않고도 원활하게 랙킹이 가능합니다. 수년간 사용한 후에도 손수레가 막히지 않습니다.

손수레형 중압 배전반에 Lugao를 선택하는 이유는 무엇입니까?

· 프로젝트 기반 엔지니어링: 캐비닛 레이아웃, 버스바 등급, 보호 계전기 구성, CT/VT 구성 및 케이블 입구를 단선 다이어그램에 따라 설계할 수 있습니다.

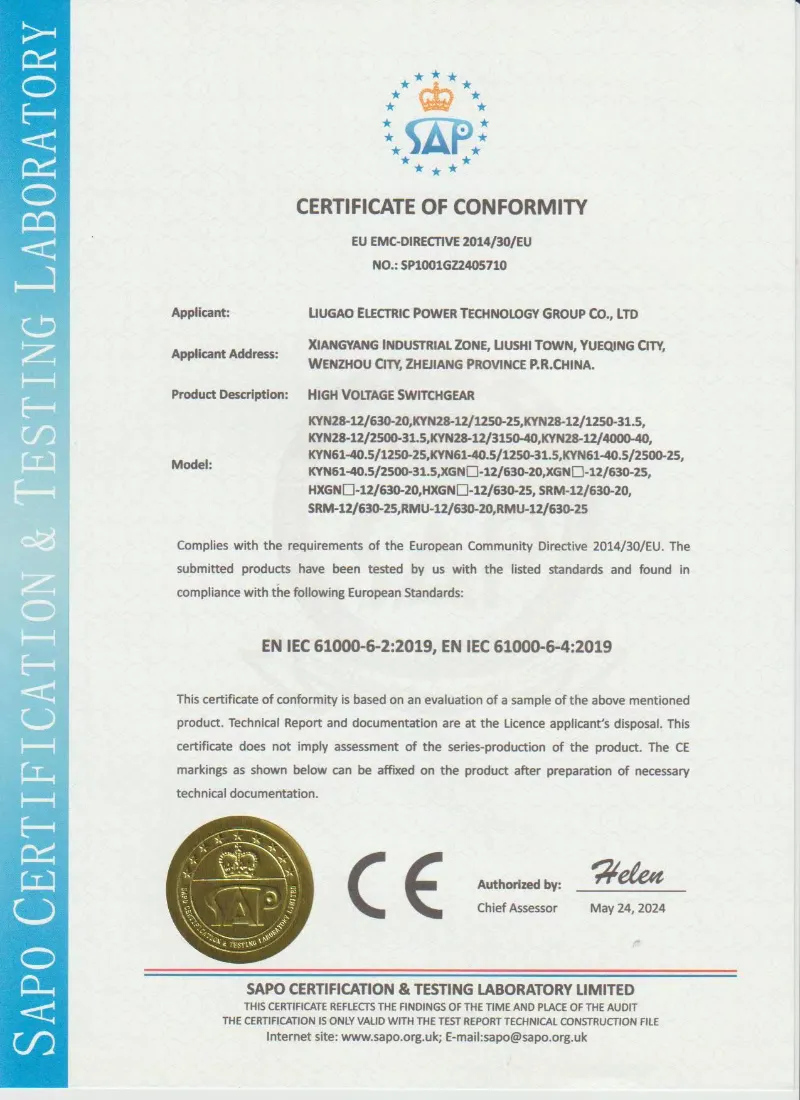

· 표준 기반 제조: 스위치기어는 IEC 62271-200, GB/T 3906, DL/T 404 및 프로젝트 기술 사양에 따라 제작될 수 있습니다.

· 유연한 구성요소 선택: Lugao VCB, ABB, Siemens, Schneider 또는 기타 지정된 구성 요소 브랜드는 프로젝트 요구 사항에 따라 구성할 수 있습니다.

· 선적 전 정기 검사: 기술 계약에 따라 납품 전에 기계적 작동, 인터록 기능, 배선, 절연 및 상용 주파수 내력 테스트를 수행할 수 있습니다.

· 기술 문서 지원: 프로젝트 참조를 위해 일반 배열 도면, 단선 다이어그램, 2차 배선 다이어그램, 작동 지침 및 일상 테스트 보고서가 제공될 수 있습니다.
