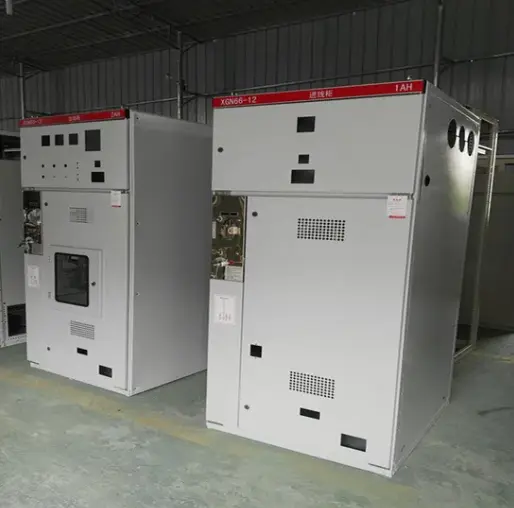

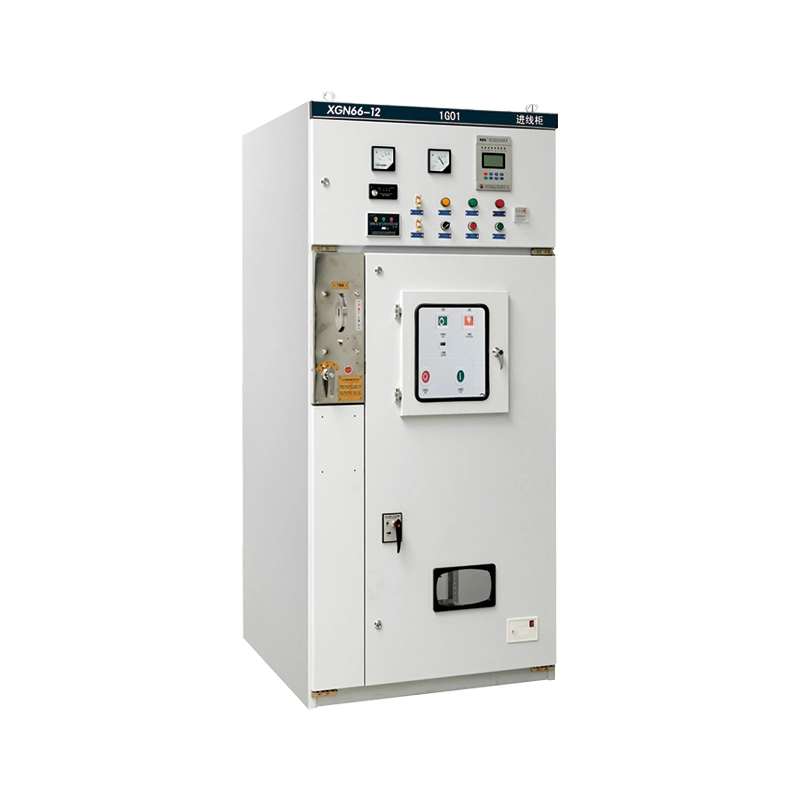

고전압 고정 AC 금속 폐쇄 개폐 장치

고전압 고정 AC 금속 폐쇄 개폐 장치(모델: XGN66-12)는 실내 공기 절연 개폐 장치의 완전한 세트입니다. 3.6kV, 7.2kV, 12kV의 정격 전압에서 작동하는 3상 AC 50/60Hz 전력 시스템용으로 설계되었습니다.

드로어블 변형과 달리 이 고정형 AC 금속 폐쇄형 개폐 장치는 고정 장착형 진공 회로 차단기와 구조화된 절연 시스템을 활용합니다. 이러한 설계 철학은 주 회로 연결을 단순화하고 기계적 안정성을 향상시키며 안전성을 저하시키지 않으면서 비용 효율적인 솔루션을 제공합니다. 인클로저는 고강도 냉간 압연 강판으로 제조되고 용접 및 볼트로 결합되어 운송 및 작동 중 변형에 저항하는 견고한 구조를 형성합니다. 이는 그리드로부터 전기 에너지를 수신하고 이를 변압기, 모터 및 기타 고전압 부하에 분배하는 중요한 인터페이스 역할을 하며, 컴팩트한 단일 설치 공간에 통합 제어, 계측 및 보호 기능을 제공합니다.

제품 특징 및 용도

주요 기능(Q&A 스타일)

Q: 이 고전압 고정형 AC 금속 폐쇄 개폐 장치의 "고정" 설계가 인출형보다 나은 이유는 무엇입니까?

A: 단순함과 강력함. 주요 구성 요소가 고정되어 있기 때문에 기본 회로 연결이 더 견고하고 손수레 이동과 관련된 접점 마모 문제가 덜 발생합니다. 이 설계는 더 작은 캐비닛 부피(기존 설계보다 거의 50% 작음)를 허용하므로 공간이 제한된 실내 변전소에 적합합니다. 또한 오작동을 방지하기 위해 "5가지 증거" 연동 메커니즘을 유지하면서 일반적으로 초기 조달 비용을 낮추는 기능을 제공합니다.

Q: Lugao Power는 어떻게 운영 인력의 안전을 보장합니까?

A: 안전은 기계 장치에 내장되어 있습니다. 그만큼개폐 장치메인 스위치, 단로기 및 캐비닛 도어 사이에 필수 기계적 잠금 시스템이 장착되어 있습니다. 고전압 고정형 AC 금속 폐쇄 개폐 장치는 눈에 보이는 차단점(격리 스위치)을 갖추고 있어 운영자가 유지 관리 전에 전원이 꺼졌는지 시각적으로 확인할 수 있어 글로벌 전기 안전 표준을 준수합니다. 또한 GN30-12 단로기와 같은 구성 요소는 아크 플래시 노출을 방지하기 위해 완전히 밀폐되어 있습니다.

Q: 이 제품은 어떤 환경에서 사용할 수 있나요?

A: 이 제품은 열악한 산업 환경에 맞게 설계되었습니다. -25°C ~ +40°C의 온도 범위와 최대 1000m의 고도에서 안정적으로 작동합니다(더 높은 고도에 맞게 맞춤화 가능). 그것은 널리 사용됩니다:

1. 발전소 및 변전소: 주요 입출력 단위.

2. 산업 및 광업 기업: 중장비 및 변압기 제어용.

3. 고층 건물: 지하 또는 기술 층의 배전실용.

4. 재생 가능 에너지: 풍력 또는 태양열 발전소의 동기화 지점입니다.

Q: 이 고전압 고정형 AC 금속 폐쇄 개폐 장치는 유지 관리가 용이합니까?

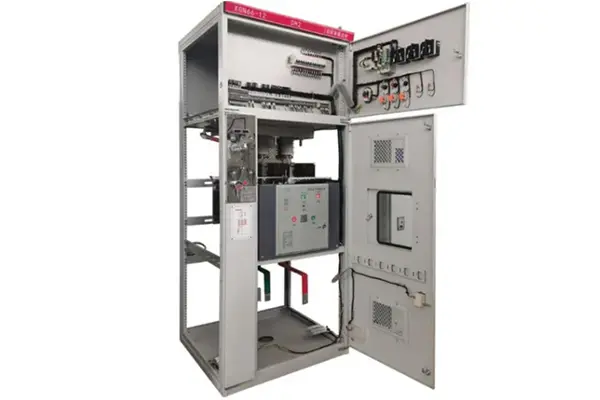

답: 물론이죠. "고정"되었음에도 불구하고 유지 관리는 간단합니다. 전면 패널을 통해 회로 차단기 구획에 쉽게 접근할 수 있으며 부스바 챔버는 상단에 격리되어 있습니다. 퓨즈 교체(퓨즈 조합)는 간단하고 안전합니다.

생산 세부정보 및 품질 보증

기술적인 장인정신

● 첨단 제조: 금속 인클로저는 CNC 펀칭, 벤딩 및 전단 기계를 사용하여 가공되어 높은 정밀도와 호환성을 보장합니다. 프레임은 고강도 볼트로 조립되어 용접 변형이 없습니다.

● 단열 성능: 시스템은 공기를 주요 단열 매체로 사용합니다. 그러나 최적화된 부스바 위상 간격과 높은 연면거리 절연체의 사용을 통해 고전압 고정 AC 금속 폐쇄 개폐 장치는 42kV 전력 주파수 내전압 테스트를 쉽게 통과합니다.

● 연동 메커니즘: 신뢰할 수 있는 "5가지 방지" 연동 시스템을 활용합니다.

1. 접지 스위치가 닫혀 있으면 차단기가 닫히는 것을 방지합니다.

2. 차단기가 투입되면 접지 스위치가 투입되는 것을 방지합니다.

3. 차단기가 활성화된 경우 전면/후면 패널의 열림을 방지합니다.

인증

● 루가오전력(주)엄격한 국제 지침을 준수합니다. 당사의 XGN66-12 시리즈는 완전한 유형 테스트를 거쳤으며 IEC 62271-200(AC 금속 폐쇄 개폐 장치 및 제어 장치)을 준수합니다. 또한 생산 시설에 대한 ISO 9001 인증을 보유하여 일관된 품질을 보장합니다.

제품 매개변수(사양)

올바른 등급을 선택하는 것이 중요합니다. 12kV의 1000kVA 변압기의 경우 잠재적인 오류 전류를 효과적으로 처리하기 위해 25kA 단시간 내성 용량을 갖춘 630A 정격 전류를 권장합니다. 부하별 계산은 당사 엔지니어에게 문의하십시오.

왜 Lugao Power Co., Ltd.를 선택해야 합니까?

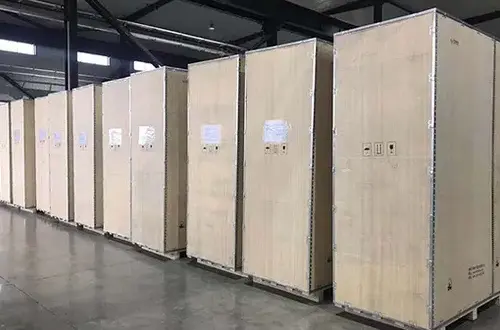

검증된 수출 전문성:지난 5년 동안 필리핀, 베트남, 사우디아라비아 및 나이지리아에 500개 이상의 장치를 성공적으로 배치한 당사의 포장 솔루션(강화 강철 상자 및 VCI 부식 방지 필름 포함)은 장거리 해상 화물 및 습한 항구 보관에 대한 전투 테스트를 거쳤습니다.

실제 사용자화:RAL 색상 매칭 외에도 기존 보호 계전기 구성표(ABB/Siemens/Schneider 호환)에 맞는 맞춤형 CT/VT 비율 및 보조 접점 구성을 제공합니다.

민첩한 공급망:현지 구성 요소 생태계를 활용하여 주요 구성 요소(VS1/ZN63 진공 단속기)의 품질을 저하시키지 않으면서 유럽 국가보다 훨씬 빠른 15~20일의 리드 타임을 보장합니다.

판매 후 응답

핫라인:기술 문의는 2시간(연중무휴) 이내에 답변됩니다.

예비 물류:중요한 예비 부품은 48시간 이내에 DHL/FedEx를 통해 배송됩니다.

디지털 문서:선박 출발 전 클라우드 링크를 통해 전체 영문 배선도, SLD, 작동 매뉴얼을 제공하여 현장 팀이 사전에 준비할 수 있도록 합니다.
