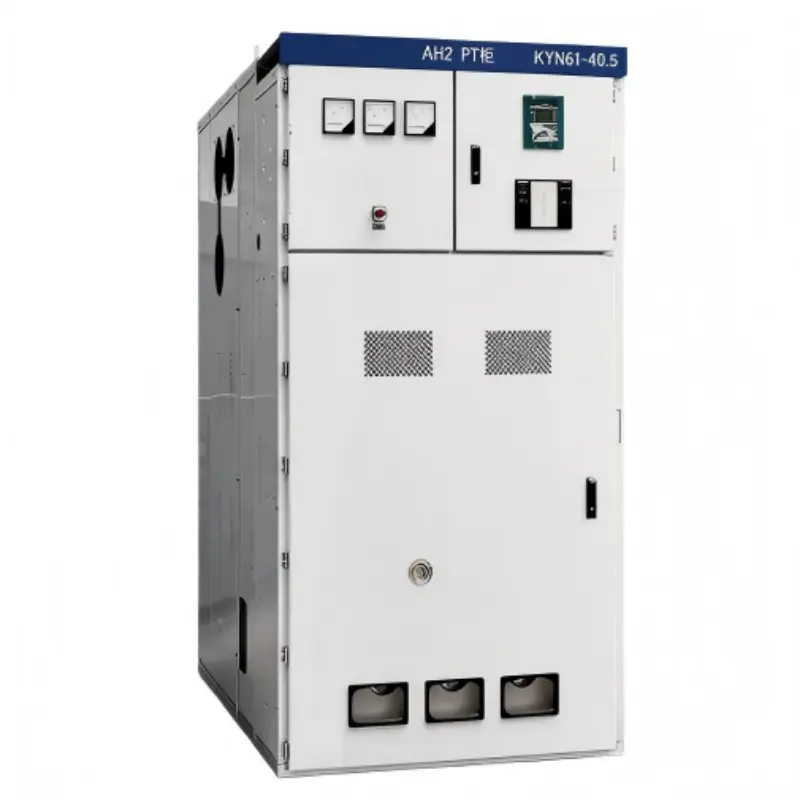

KYN 고전압 공기 절연 패널 개폐 장치

KYN 고전압 공기절연 패널 배전반이란 무엇입니까?

스위치기어는 3.6kV ~ 40.5kV, 50Hz 또는 60Hz에서 작동하는 3상 AC 전력 시스템용으로 설계된 금속 피복, 공기 절연 실내 중전압 스위치기어 어셈블리입니다.

"KYN" 지정은 중국 국가 표준 명명을 따릅니다.

K – 금속 피복

Y – 손수레형

N – 실내

SF6를 사용하는 가스 절연 개폐 장치(GIS)와 달리 KYN 시리즈는 대기를 충전 부품과 접지 사이의 주요 유전체 매체로 사용합니다.

그것은 무엇을 할 수 있습니까?

이 KYN 고전압 공기 절연 패널 개폐 장치는 고전압 전기 장비를 제어, 보호 및 격리하기 위한 중앙 허브 역할을 합니다. 핵심 기능은 다음과 같습니다:

1. 전력 수신 및 분배 - 메인 버스바는 변압기 또는 발전기로부터 들어오는 전력을 수신한 다음 이를 여러 개의 나가는 공급 장치에 분배합니다. 각 피더는 독립적으로 전환될 수 있습니다.

2. 전기 결함으로부터 보호 – 통합형 진공 회로 차단기(탈착식 손수레에 장착)는 과부하, 단락 또는 접지 결함 조건을 감지하면 밀리초 내에 자동으로 작동됩니다. 변류기는 오류를 감지합니다. 보호 계전기는 트립 명령을 시작합니다.

3. 유지 관리를 위해 장비 격리 - 손수레를 "연결 해제" 위치로 랙 아웃하여 차단기와 고정 기본 접점 사이에 눈에 보이는 공기 간격을 만들 수 있습니다. 셔터는 활선 고정 접점 위에서 자동으로 닫혀 전체 부스바의 전원을 차단하지 않고도 차단기를 안전하게 검사할 수 있습니다.

4. 실시간 측정 및 모니터링 제공 – 케이블 구획에 장착된 변류기(CT) 및 전압 변압기(VT)는 전류계, 전압계, 전력 품질 분석기 및 원격 단말 장치(RTU)에 신호를 공급합니다.

5. 안전한 접지 활성화 – 손수레 위치와 기계적으로 연동되는 수동 작동 접지 스위치를 사용하면 유지 관리 작업이 시작되기 전에 케이블 측면을 안전하게 접지할 수 있습니다.

6. 보호 계전기와 조정 - 최신 마이크로프로세서 기반 계전기(옵션)는 방향성 과전류, 차동, 제한된 접지 오류 및 차단기 오류 보호 기능을 제공합니다. Modbus 또는 IEC 61850을 통한 통신을 통해 SCADA 시스템에 통합할 수 있습니다.

본질적으로 KYN 고전압 공기 절연 패널 스위치기어는 강력하고 투명하며(무슨 일이 일어나고 있는지 볼 수 있도록 공기 절연되어 있음) 실내 설치에 경제적인 중전압 네트워크의 주력 제품입니다.

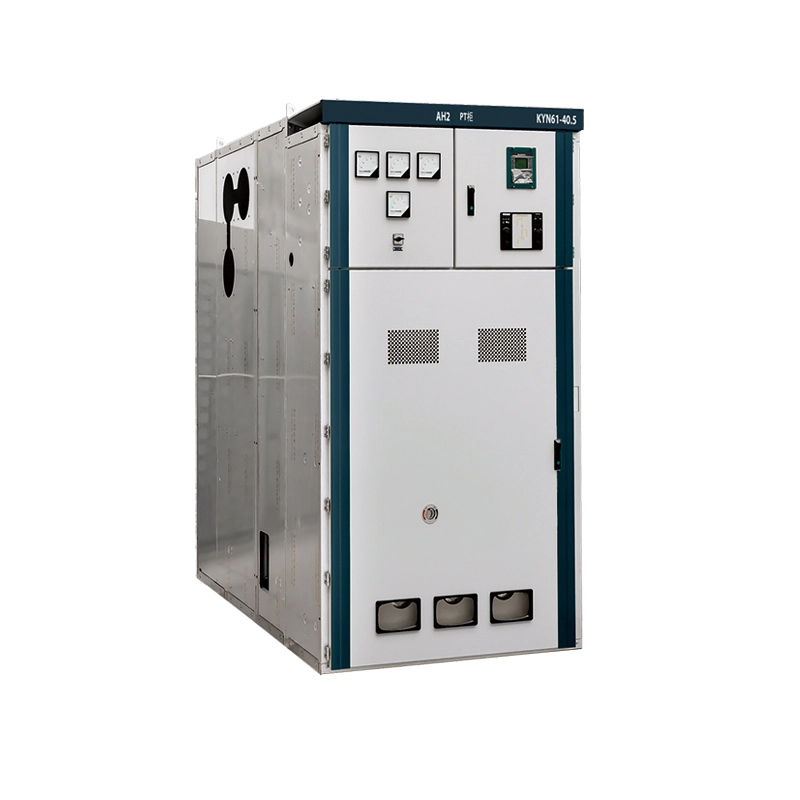

제품 매개변수

제품 장점

1. 구획화를 통한 진정한 금속 클래드 구조

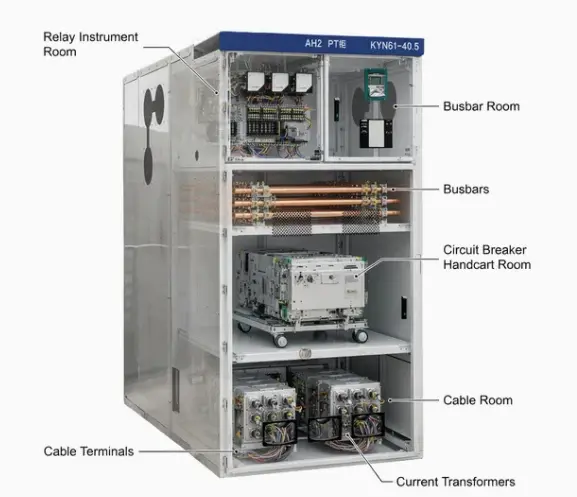

당사의 KYN 스위치기어는 패널을 완전히 분리된 4개의 구획으로 나눕니다.

● 버스바 구획(상단 후면)

● 차단기 손수레 칸(전면 중앙)

● 케이블 수납공간(하단 후면)

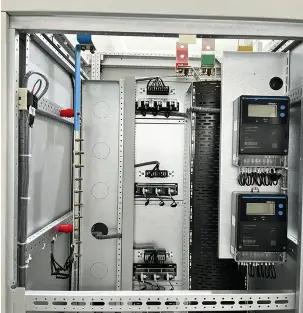

● 저전압 계기실(상단 전면)

각 구획은 볼트로 고정된 접근 덮개가 있는 3mm 두께의 아연 도금 강철 장벽으로 분리되어 있습니다. 이러한 분리는 다음을 달성합니다.

● 결함 억제 – 한 구획에서 내부 아크가 발생하면 인접한 구획으로 확산될 수 없습니다. 우리의 디자인은 1초 동안 최대 40kA의 IAC AFLR 테스트를 통과했습니다.

● 직원 안전 - 버스바가 작동 상태를 유지하지만 고정 강철 장벽 뒤에 완전히 둘러싸여 있는 동안 운영자는 손수레 접근을 위해 차단기 구획 도어를 열 수 있습니다.

● 병렬 유지 관리 – 차단기 구획이 서비스되는 동안 케이블 종단 작업을 진행할 수 있습니다.

2. 접촉자 보호를 위한 자동셔터

손수레가 연결된 위치에서 테스트 위치로 이동하면 스테인리스 스틸 셔터가 고정된 기본 접점(라인 및 부하 측) 위로 자동으로 미끄러집니다. 주요 기능:

● 재질 – 3mm 두께의 스테인레스 스틸(알루미늄이나 플라스틱이 아님)

● 작동 – 스프링 구동, 안전 장치(스프링 메커니즘이 부러져도 셔터가 닫힘 - 중력 보조)

● 인터록 – 손수레를 제거하고 특수 잠금 해제 도구를 사용하지 않는 한 셔터를 수동으로 열 수 없습니다(무단 접근 방지).

● 절연 - 셔터 뒷면에 절연 에폭시를 2mm 코팅하여 유도 전압을 방지합니다.

3. 공기 절연 - SF6 가스 없음

가스 절연 개폐 장치(GIS)와 달리 KYN 고전압 공기 절연 패널 개폐 장치는 대기 공기만을 절연 매체로 사용합니다. 이는 다음과 같은 여러 가지 이점을 제공합니다.

● 온실가스 배출 제로 – SF6는 지구 온난화 지수가 CO2의 23,500배에 달합니다. EU와 미국의 많은 주에서는 SF6 사용을 제한하고 있습니다. 공기 절연 KYN은 미래 지향적인 선택입니다.

● 가스 취급 장비가 필요하지 않습니다. GIS에는 값비싼 가스 카트, 압력 게이지, 누출 감지기, 재충전을 위한 인증된 기술자가 필요합니다. KYN에는 이들 중 어느 것도 필요하지 않습니다.

● 시각적으로 확인할 수 있는 에어 갭 - 운영자는 열린 접점이나 손수레와 고정 접점 사이의 틈을 볼 수 있습니다. SF6 장비는 밀봉된 인클로저 뒤에 모든 것을 숨깁니다.

● 수명주기 비용 절감 – 가스 재충전, 주기적인 수분 테스트, 씰 교체가 필요하지 않습니다. 공기는 무료입니다.

5. 높은 단락 저항 성능

우리의KYN 스위치기어달성:

● 정격 단시간 내전류 – 3초 동안 최대 50kA

● 정격 피크 내전류 – 최대 125kA

● 내부 아크 분류 – IAC AFLR 40kA/1s(전면, 측면, 후면 접근 가능)

이러한 정격은 일반적인 유틸리티 요구 사항(보통 3초 동안 25kA 또는 31.5kA)을 초과합니다. 높은 내구성은 다음에서 비롯됩니다.

● 이중으로 접힌 2.5mm 버스바 지지 브래킷

● 최소 70Nm 볼트 토크의 은도금 구리 버스바

● 진동 시 상간 섬락을 방지하기 위한 절연 버스바 슬리브.

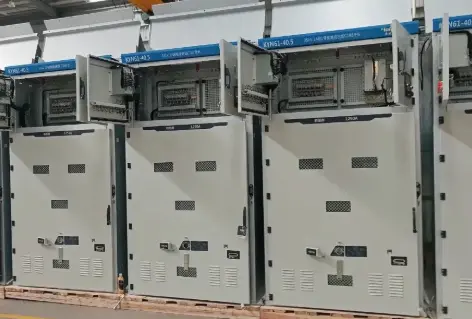

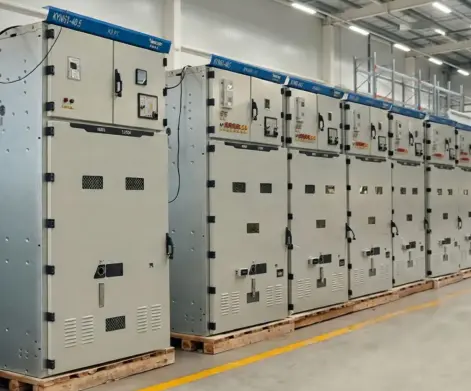

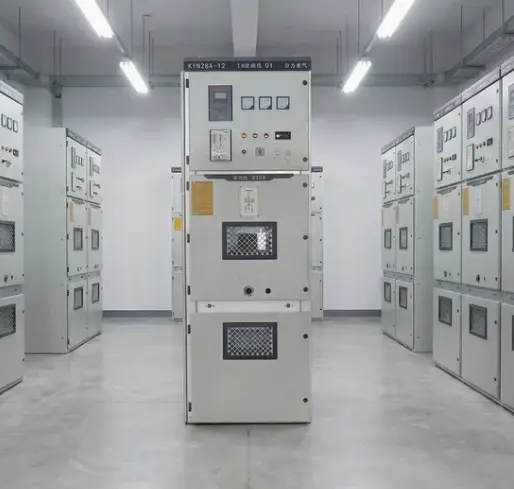

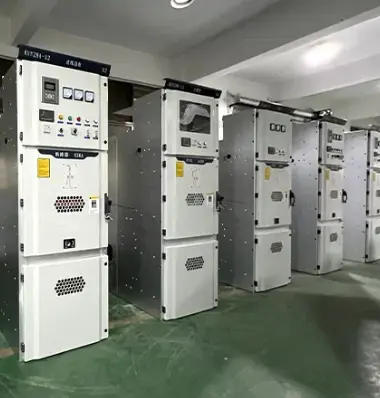

제품특징

생산 세부사항

프레임 및 인클로저

1. 물자: 2.5mm 냉각 압연된 강철 구조; 3.0mm 구획 장벽

2. 성형: 레이저 절단, CNC 펀칭, 로봇식 MIG 용접

3. 코팅: 9단계 공정 – E-코트 프라이머 + 폴리에스테르 파우더 코팅, 100-120μm 두께. 염수 분무 >1000시간

4. 색상 : RAL 7035 (밝은 회색) 표준

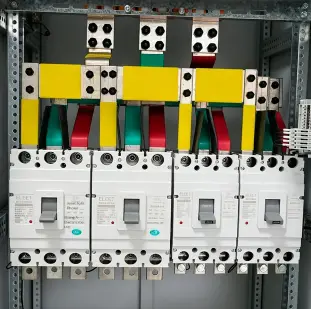

버스바 시스템

1. 구리: 99.95% E-Cu, 전도도 ≥58 MS/m

2. 조인트: 은도금(10μm) + 벨빌 와셔, 빨간색 페인트 표시로 70Nm 토크

3. 절연: 열수축성 난연성 슬리브, 15kV에서 <5pC 부분 방전

4. 절연체 지원: 실리카 필러가 포함된 에폭시, 연면거리 ≥20mm/kV

손수레 제조

1. 섀시: 분말 코팅 검정색; MoS2-나일론 롤러 4개(각각 적재 용량 500kg)

2. 랙킹: Acme 리드 스크류, 10회전 연결 테스트, 토크 <15 Nm

3. 차단기 장착: Lugao VCB 또는 ABB VD4/Siemens 3AH용 직접 볼트 연결

4. 보조 접점: 8NO+8NC, 은-니켈, 250V AC에서 10A

포장, 배송 및 애프터 서비스

포장 및 배송

각 KYN 공기 절연 금속 피복 스위치기어 캐비닛은 방습 필름, 폼 또는 코너 가드로 보호되며 배송 요구 사항에 따라 수출용 목재 케이스 또는 강화 팔레트에 포장됩니다. 진공 회로 차단기 손수레, 기구 및 액세서리는 고정되거나 별도로 보호되어 운송 중 움직임을 줄일 수 있습니다. 배송은 프로젝트 목적지에 따라 해상운송 또는 육상운송으로 이루어질 수 있습니다.

판매 후 서비스

루가오확정된 주문 계약에 따라 설치, 시운전 및 운영에 대한 기술 지원을 제공합니다. 전기 도면, 보조 배선 다이어그램, 작동 지침 및 정기 테스트 보고서는 배송 전에 제공될 수 있습니다. 보증 조건 및 예비 부품 지원은 계약 및 확정된 기술 계약에 따라 제공됩니다.
