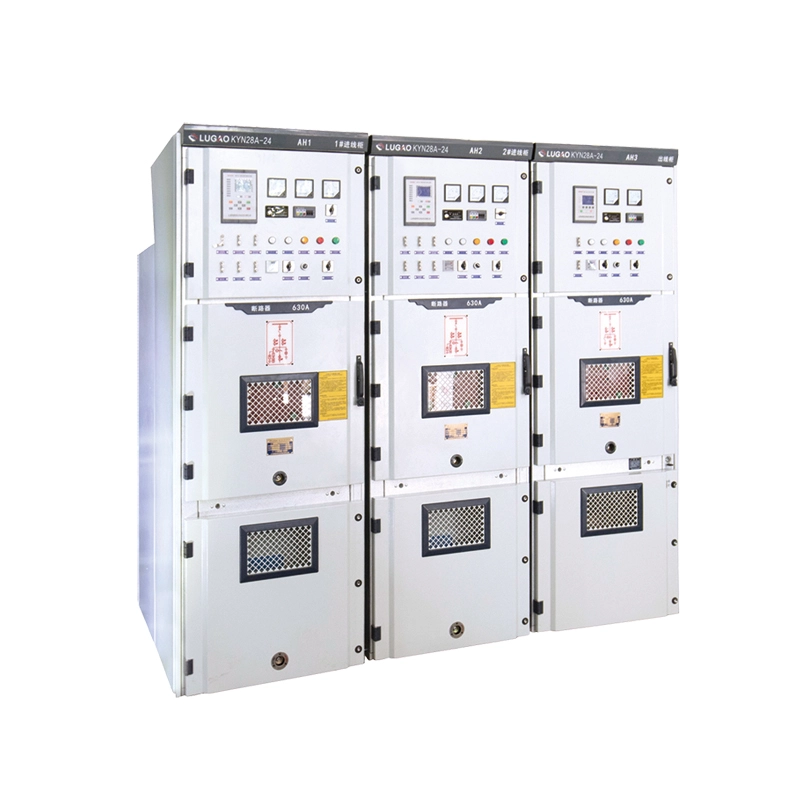

35kV KYN 변전소 장갑 인출형 배전반

Lugao Power Co., Ltd.는 35kV 1차 배전용 고강도, 내아크성 금속 피복 솔루션인 35kV KYN 변전소 장갑 인출형 배전반을 구매하도록 귀하를 초대합니다. 완전 장갑 구조, 진정한 인출형 차단기 트롤리 및 5중 방지 연동 기능을 통해 작동 안전성을 보장하고 아크 플래시 위험을 줄이며 신속한 차단기 교체가 가능합니다. 지금 오류 방지 스위칭으로 35kV 변전소를 업그레이드하십시오.

문의 보내기

제품 설명

이 장비는 무엇입니까?

35kV KYN 변전소 장갑 인출형 배전반은 공장에서 조립된 금속폐쇄형 배전반으로,실내 고전압 개폐 장치40.5kV(35kV 공칭) 3상 AC 전력 시스템용으로 설계되었습니다. KYN 시리즈에 속하며 변전소, 산업발전소, 대규모 상업단지, 신재생에너지 수집소 등에 사용됩니다.

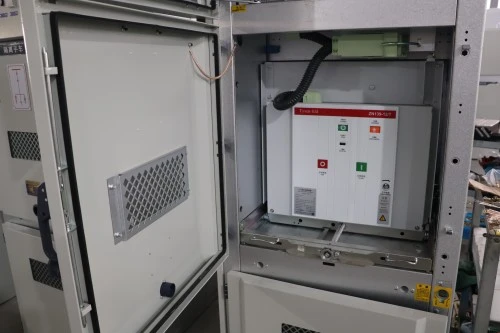

차단기가 제자리에 볼트로 고정되어 있는 고정형 배전반과 달리 이 장갑형 인출형은 작동, 테스트/격리, 인출의 세 가지 개별 위치로 굴릴 수 있는 이동 차단기 트롤리를 갖추고 있습니다. 이 설계를 통해 전체 버스바의 전원을 차단하지 않고도 결함이 있는 차단기를 몇 분 내에 교체할 수 있습니다. 이는 지속적인 전원 공급에 있어 중요한 이점입니다.

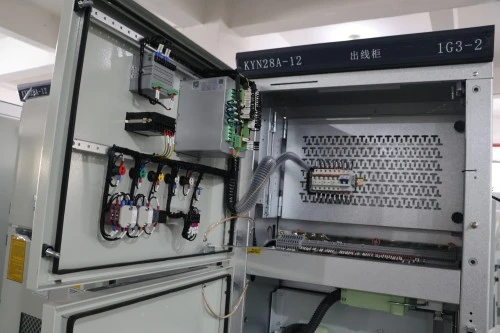

35kv Kyn Substation Armored Withdrawable Type Switchgear

그것은 무엇을 하는가?

이 장비의 핵심 기능은 변압기나 가공선로부터 35kV 유입 전력을 공급받아 회로 차단기로 다운스트림 네트워크를 보호하고 중압 모터, 2차 변압기, 커패시터 뱅크 또는 대형 산업 부하와 같은 나가는 피더에 전기를 분배하는 것입니다. 35kV KYN 변전소 장갑 인출형 배전반은 다음 기능도 제공합니다.

● 절연 – 안전한 유지 관리를 위한 눈에 보이는 분리

● 보호 - 릴레이 또는 IED를 통한 과전류, 지락 및 단락 트립핑

● 계측 – 변전소 SCADA의 전압 및 전류 측정

● 연동 – 인적 오류를 제거하는 기계식 5중 방지 시스템

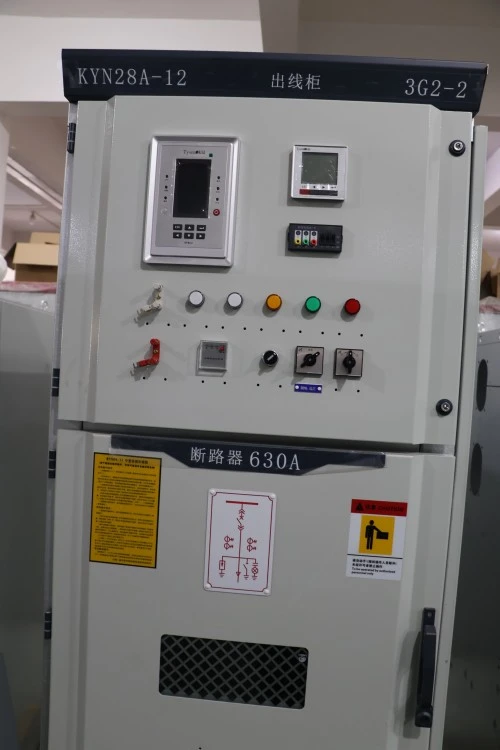

35kv Kyn Substation Armored Withdrawable Type Switchgear

모델 코드 분석

상징	의미
35kV	정격전압등급(최대 40.5kV)
킨	K – 금속 피복, Y – 인출형, N – 실내
지서	기본 변전소 업무용으로 설계됨
기갑	강판 별도의 구획(차단기, 버스바, 케이블, 릴레이)
인출형	롤링 트롤리에 차단기 장착
배전반	완벽한 스위칭 및 보호 어셈블리

제품 기능 및 응용

제품특징

특징 1: 진정한 무장 탈착식 구조

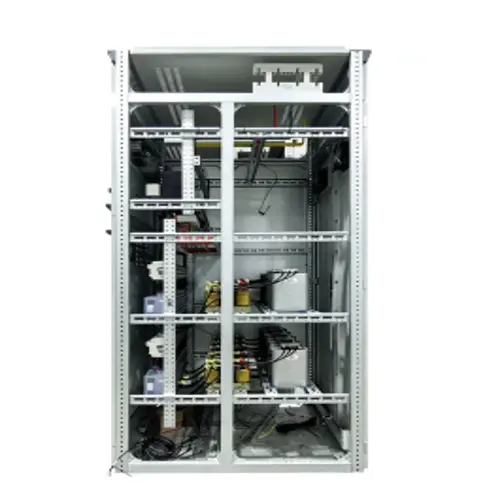

인출형 금속 폐쇄 개폐 장치에는 차단기, 모선, 케이블 종단 및 저전압 제어를 위한 별도의 강철판 구획이 있습니다. 각 구획은 접지되어 있으며 아크 플래시 전파로부터 격리되어 있습니다.

특징 2: 5중 기계적 연동

5가지 예방 시스템은 소프트웨어에 의존하지 않고 완전히 기계적입니다. 이는 다음을 물리적으로 방지합니다.

1. 접지 스위치를 닫은 상태에서 차단기를 투입합니다.

2. 차단기가 닫힌 상태에서 전면 커버 열기

3. 활성 상태에서 차단기를 위치 간 이동

4. 활선 도체가 있는 접지 스위치 작동

5. 제어전원이 없는 차단기 투입

특징 3: 높은 아크 결함 억제

내부 아크 분류(IAC)는 1초 동안 31.5kA로 테스트되었습니다. 아크 플랩은 압력을 위쪽으로 향하게 하고 작업자로부터 멀어지게 합니다.

특징 4: 고전압 절연 신뢰성

위상 간 및 위상 간 간극은 IEC 62271-200 최소값을 초과합니다. 모든 부스바는 열수축 절연되거나 코로나 방지 차폐로 덮여 있습니다.

특징 5: 지능형 모니터링 및 원격 작동

RS485/Modbus 또는 IEC 61850 GOOSE 메시징을 갖춘 표준 IED(지능형 전자 장치). 차단기 위치, 스프링 충전 상태, SF6(사용된 경우), 온도 및 부분 방전을 실시간으로 모니터링합니다.

제품 사양

매개변수	35kV KYN 변전소 기갑 인출형 배전반 - 일반적인 값
정격전압	40.5kV (35kV 시스템)
정격 주파수	50Hz / 60Hz
정격 절연 수준	95kV(1분 전원 주파수) / 185kV(번개 충격)
정격 전류(메인 버스)	630A, 1250A, 1600A, 2000A, 2500A, 3150A
정격전류(회로차단기)	최대 3150A
정격 단락 차단 전류	25kA / 31.5kA
정격 단시간 전류	25kA / 31.5kA(4초)
정격 피크 내전류	63kA / 80kA
정격 단락 전류 만들기	63kA / 80kA
내부 아크 분류(옵션)	IAC AFLR 31.5kA/1s
보호 정도	IP4X(인클로저), IP2X(컴파트먼트 개방형)
메인 버스바 재질	고전도성 T2 구리(주석 또는 은도금)
회로 차단기 유형	진공차단기(인출형)
작동 메커니즘	스프링 충전 모터 메커니즘
보조 제어 전압	DC 110V / 220V 또는 AC 110V / 220V (옵션)
통신 프로토콜	Modbus RTU, IEC 61850(옵션)
케이블 입구	하단 입력(상단 입력 선택 사항)
설치 유형	실내, 금속 피복, 장갑 인출형
기계적 수명	≥10,000 작업
전기적 수명	정격 단락 전류에서 최대 30회의 차단 작동
치수(일반 패널)	1400 × 2800 × 2600mm(W × D × H)(맞춤형)
무게(대략)	패널당 1200~1800kg
주변 온도	-25°C ~ +40°C
상대습도	≤95%(비응결)
설치 고도	≤1000m(요청 시 더 높은 고도 이용 가능)
적용 가능한 표준	IEC 62271-200, IEC 62271-100, IEC 60529, GB 3906, DL/T 404
서비스 수명	30년 이상(정상 작동 조건에서)

경쟁사보다 Lugao Power Co., Ltd.를 선택하는 이유는 무엇입니까?

측면	일반적인 경쟁사	Lugao 35kV KYN 변전소 장갑 인출형 배전반
강철 두께(장갑판)	2.0mm	2.5mm(아크 등급 구획의 경우 3.0mm)
부스바 재질	알루미늄 또는 재활용 구리	ETP 구리, 밀 테스트 인증서 제공
절연체 종류	표준 에폭시	소수성 고리지방족 에폭시(추적 방지)
랙킹 메커니즘	웜 기어(빠르게 마모됨)	토크 제한기가 있는 나사 잭(10,000+ 사이클)
2차 배선	라벨링이나 페룰 없음	번호가 매겨진 페룰, 와이어 덕트, 예비 터미널
아크 테스트 문서	제공되지 않거나 시뮬레이션되지 않음	제3자 IAC 보고서 포함
리드타임(20패널)	10~12주	6~8주(최대 5주까지 가능)
판매 후 응답	보통 72시간	24시간 원격진단, 48시간 부품배달

고객이 반복적으로 우리를 선택하는 이유:

우리는 절연 여유 공간, 부스바 재질 또는 인터로킹 견고성을 무시하지 않습니다. 공장에서 출고되는 모든 KYN 스위치기어는 감소된 전압 "일상" 테스트가 아닌 전체 95kV 내력 테스트를 거칩니다. 또한 일반 템플릿이 아닌 CAD 및 PDF로 패널별 배선 다이어그램을 제공합니다.
