KYN 센터형 5방지 연동 고전압 배전반

KYN 센터형 5방지 연동 고전압 배전반은 주로 3.6kV ~ 12kV 3상 AC 전원 시스템에 사용되는 완전 조립형 금속 밀폐형 인출형 배전반입니다. 이는 분기 피더 애플리케이션을 갖춘 단일 버스바 또는 이중 버스바 구성용으로 설계되었습니다.

이 장비는 무엇입니까?

이 장비는 회로 차단기, 단로기, 접지 스위치, 변류기, 전압 변압기 및 보호 계전기를 수용하는 고전압 배전 캐비닛입니다. 이를 정의하는 특징은 다음을 물리적으로 방지하는 "5가지 방지 연동" 메커니즘입니다.

1. 접지 스위치를 닫은 상태에서 투입

2. 차단기가 닫힌 상태에서 전면 커버 열기

3. 스위치 투입시 차단기 삽입 및 제거

4. 라이브 상태에서 접지 스위치 작동

5. 제어전원이 없는 상태에서 차단기 투입

그것은 무엇을 합니까?

변압기나 들어오는 라인으로부터 전기 에너지를 안전하게 받아 모터, 변압기, 커패시터 뱅크 또는 보조 변전소와 같은 나가는 피더에 분배합니다. KYN 센터형 5방지 연동 고전압 개폐 장치는 중전압 산업 및 유틸리티 네트워크의 중추입니다.

모델 코드 분석:

● KYN – K: 메탈클래드 Y: 인출형 N: 실내

● 센터형 – 모듈형 센터 차단기 구성

● 5중 방지 연동 - 기계적, 전기적 오류 방지

● 고전압 배전반 – 정격 최대 12kV

제품 매개변수(사양)

제품 기능 및 응용

1. 높은 안전성 - 5차 예방 연동

KYN 센터형 5차 방지 연동 고전압 개폐 장치는 차단기, 절연 접점, 접지 스위치 및 전면 패널 사이에 필수 기계적 연동 기능을 갖추고 있습니다. 이는 아크 플래시 사고의 가장 큰 원인인 작업자 오류의 위험을 제거합니다.

2. 컴팩트한 모듈형 구조

인출형 차단기 트롤리는 작동, 테스트/격리, 인출의 세 가지 위치로 레일에서 부드럽게 미끄러집니다. 이를 통해 전체 버스바의 전원을 차단하지 않고도 유지 관리가 가능하며 이는 데이터 센터와 병원에 중요한 이점입니다.

3. 지능형 모니터링 및 제어

선택적 지능형 IED(릴레이)는 다음을 제공합니다.

● 실시간 전류, 전압, 전력 모니터링

● 과전류, 지락, 방향 보호

● RS485/Modbus 또는 IEC 61850 통신

● SCADA를 통한 원격 개폐

● 차단기실 내부의 표준 온도 및 습도 센서는 결로를 방지합니다.

4. 높은 기계적 신뢰성

● 차단기 메커니즘 수명: 30,000회 작동(유지보수 불필요)

● 보조 접점: 10,000회 이상의 전기 작동을 위한 은-니켈 합금

● 기본 분리 접점: 스프링 압력을 갖춘 은도금 구리

응용 분야

생산 세부사항

1. 인클로저 제작

● 2.0mm 냉간압연강(아연 코팅) 또는 1.5mm 스테인리스강

● 정밀성을 위해 레이저 절단 및 CNC 벤딩 처리

● 부식 방지 분체 코팅 처리된 용접 프레임(RAL 7035 표준)

2. 5차 방지 연동 메커니즘

● 스틸 캠 플레이트 및 인터로킹 로드(플라스틱 부품 없음)

● 10,000번의 연동 사이클을 실패 없이 테스트했습니다.

● 출입용 키 인터록 및 타이 패널 포함

3. 차단기 트롤리

● 3위치 잠금 기능을 갖춘 인출형 섀시

● 자동 정렬 기본 연결 해제

● 16~32개의 제어 회로가 있는 보조 플러그

4. 부스바 시스템

● 고전도 E-Cu 구리(ETP 등급)

● 벨빌 와셔가 있는 은도금 조인트

● 상분리를 위한 열수축 절연

5. 케이블 수납부

● 위상당 최대 4×240mm² 케이블을 위한 넉넉한 공간

● 탈착식 케이블 클램핑 브래킷

● 영순서 CT 제공

6. 공장 테스트

● 100% 유전 내력 테스트

● 기계적 작동 테스트(최소 50사이클)

● 부분 방전 측정(정격 전압 1.2배에서 5pC 이하)

● 접촉저항측정(마이크로저항계)

7. 인증 및 품질보증

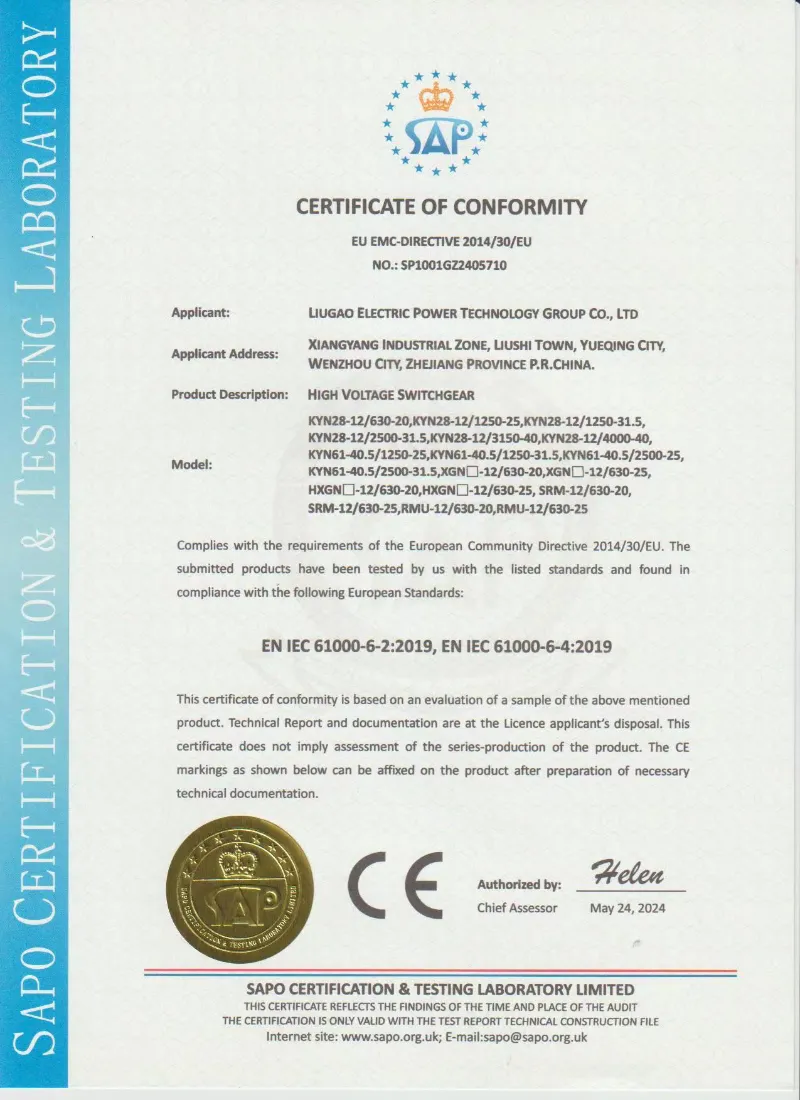

● GB/T 3906, IEC 62271-200 및 DL/T 404에 따라 형식 테스트를 거쳤습니다.

● 내부 아크 테스트(IAC AFLR 40kA/1s)

● ISO 9001:2015 인증 제조

● 각 패널에 포함된 정기 테스트 보고서

경쟁사보다 Lugao Power Co., Ltd.를 선택하는 이유는 무엇입니까?

일반적인 고객 질문

Q1: 이 KYN 센터형 5차 방지 연동 고전압 개폐 장치를 24kV 시스템에 사용할 수 있습니까?

A: 아니요. 표준 KYN의 정격은 최대 12kV입니다. 24kV의 경우 절연 간격이 향상된 KYN28-24 변형을 제공합니다. 견적을 요청할 때 시스템 전압을 지정하십시오.

Q2: KYN Metal-Clad Switchgear의 일부로 진공 회로 차단기를 제공합니까?

A: 예, 모든 패널은 공장에서 테스트된 진공 회로 차단기(VS1 유형)로 완벽하게 조립되어 제공됩니다. 또한 원하는 경우 ABB VD4, Siemens 3AH 또는 Schneider HVX와 같은 호환 가능한 대안도 제공합니다.

Q5: 수신, 계량, 피더 및 커패시터 패널을 포함한 전체 스위치기어 라인업을 모두 KYN 금속 폐쇄형 스위치기어로 공급할 수 있습니까?

답: 물론이죠. 우리는 필요한 모든 보조 구획, 부스바 연결 및 패널 간 인터록을 갖춘 완전한 라인업을 설계하고 제조합니다. 단선형 다이어그램을 보내십시오.

Q6: 어떤 문서를 제공합니까?

A: 모든 KYN 스위치기어에 대해 기본 배치도, 배선도, 자재 명세서, 테스트 보고서, 사용 설명서 및 연동 매트릭스를 모두 영어(또는 현지 언어)로 제공합니다.

Q7: 5차 방지 연동은 현장 조정이 가능한가요?

답변: 아니요. 이는 의도적인 것입니다. 연동 장치는 공장에서 설정되어 있으며 변조를 방지하기 위해 밀봉되어 있습니다. 그러나 우리는 귀하의 팀이 논리를 이해할 수 있도록 명확한 기계 도면을 제공합니다. 변경이 필요한 경우 당사 엔지니어링 부서에 문의하세요.

제조능력

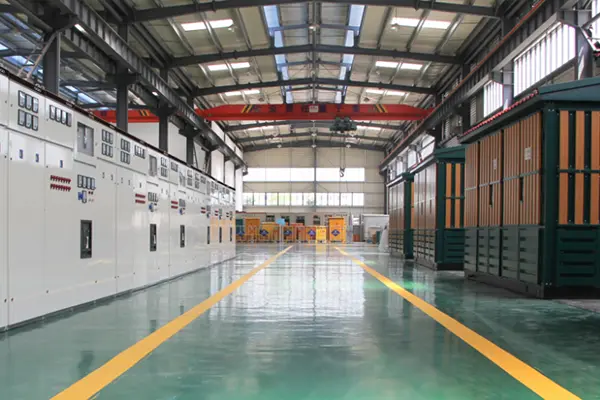

루가오전력(주)고급 제조, 조립 및 고전압 테스트 장비를 갖춘 현대적인 생산 시설에서 KYN 센터 유형 5-방지 연동 고전압 개폐 장치를 제조합니다. 모든개폐기 패널엄격한 ISO 9001 품질 관리 시스템에 따라 생산되어 일관된 품질, 안정적인 성능 및 국제 표준을 완벽하게 준수합니다.
