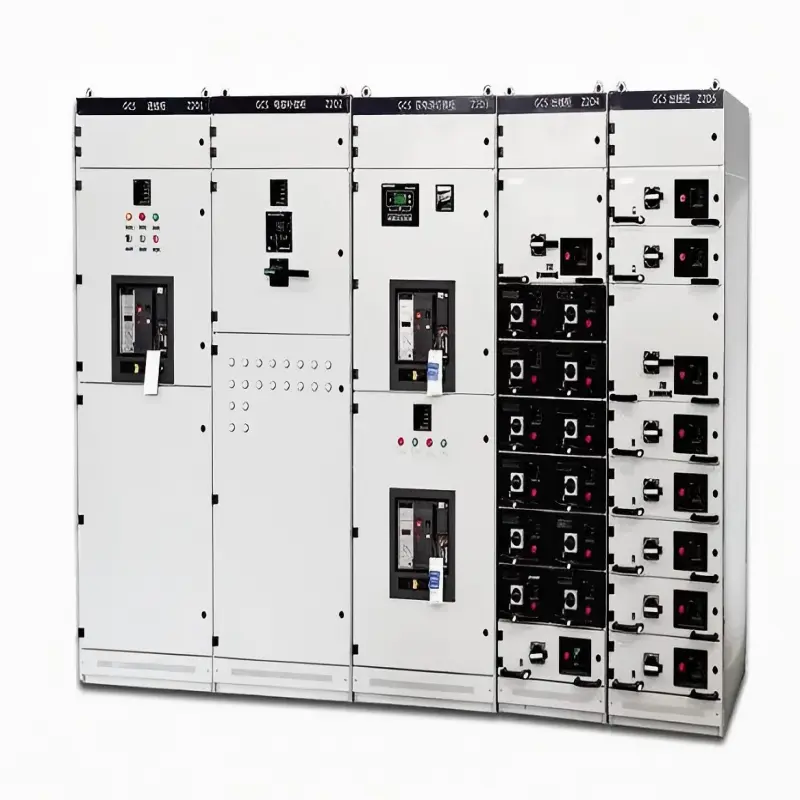

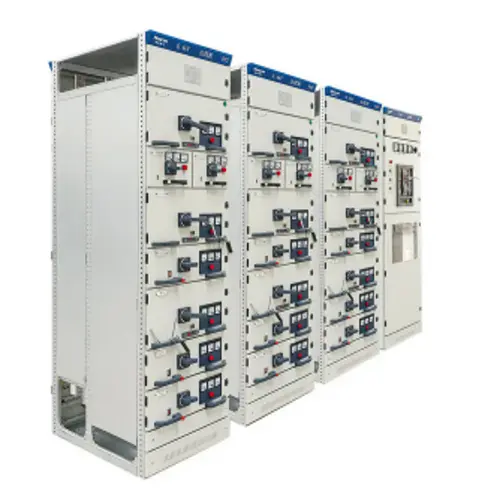

MCS 저전압 지능형 서랍 캐비닛 개폐 장치

Lugao Power Co., Ltd.에서는 임베디드 지능과 기계적 신뢰성을 통합한 차세대 저전압 인출 개폐 장치인 MCS 저전압 지능형 서랍 캐비닛 개폐 장치의 구입을 적극 권장합니다. 핵심 장점으로는 실시간 서랍 위치 모니터링, 예측 온도 경고, 원격 제어 기능, 유지 관리가 필요 없는 보조 접점 등이 있습니다. 이 스마트 플랫폼은 계획되지 않은 가동 중지 시간을 줄이고 데이터 기반 전력 관리를 가능하게 합니다.

문의 보내기

제품 설명

MCS 저전압 지능형 서랍 캐비닛 개폐 장치는 다음과 같습니다.저전압(최대 690V AC) 밀폐형 개폐기지능형 전력 분배 및 모터 제어를 위해 설계된 어셈블리입니다. 피더 차단기, 모터 스타터, 커패시터 스위칭 모듈 및 계측 장치를 포함한 각 기능 장치는 자동 정렬 기본 및 보조 접점이 있는 고정 크래들에 연결되는 완전히 인출 가능한 강철 서랍에 보관됩니다.

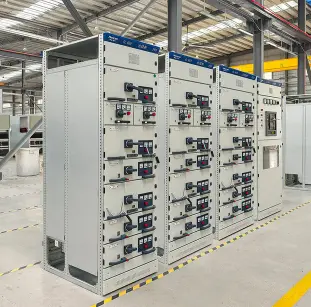

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

그것은 무엇을 합니까?

● 여러 다운스트림 회로에 전력을 안전하게 분배합니다.

● 모터 제어(소프트 스타터 또는 VFD를 통한 기동, 정지, 역회전, 속도 조절)

● 단락, 과부하, 지락협조로 장비를 보호합니다.

● 각 서랍에 내장된 LCD를 통해 로컬로 에너지 데이터를 모니터링하거나 RS485/Modbus/이더넷 IP를 통해 원격으로 에너지 데이터를 모니터링합니다.

● 접점 마모, 온도 상승 또는 비정상적인 서랍 위치가 감지되면 예측 유지 관리 알림 제공

본질적으로 이 캐비닛은 기존의 저전압 배전반을 지능적이고 통신 가능하며 유지 관리 가능한 자산으로 변환합니다.

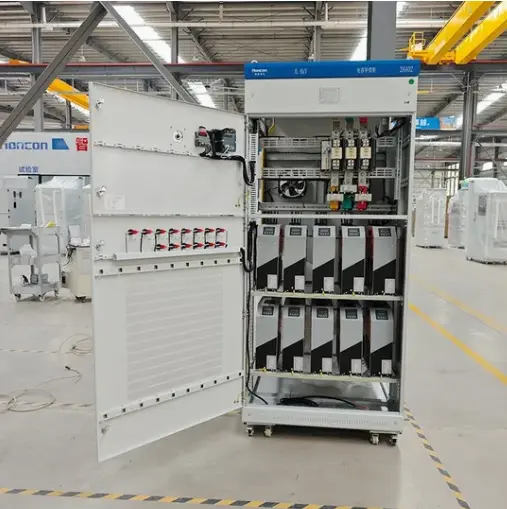

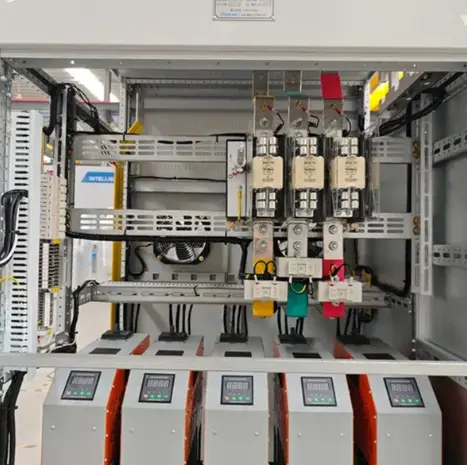

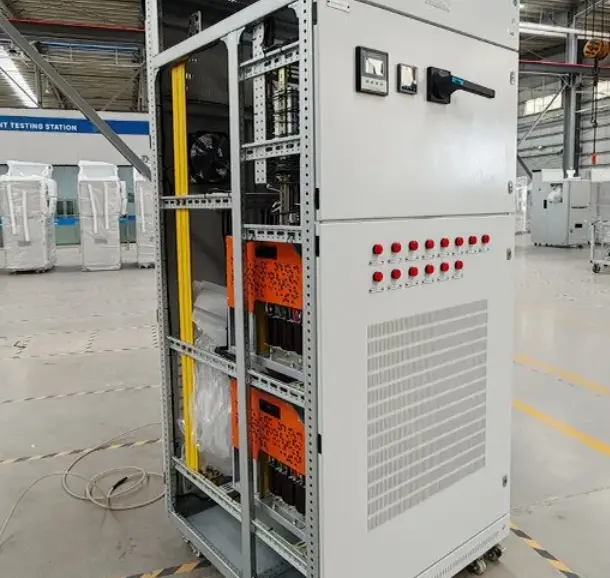

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

제품 매개변수

매개변수	사양
정격절연전압(Ui)	1000V
정격 작동 전압(Ue)	400V / 690V AC
정격 전류(버스바)	캐비닛 구성 및 프로젝트 요구 사항에 따라 최대 6300A
정격전류(서랍)	서랍당 최대 800A(고정 섹션이 있으면 더 커짐)
정격 단락 내성(Icw)	확인된 설계 및 테스트 문서에 따라 1초 동안 최대 100kA
정격 피크 내력(Ipk)	220kA
서랍 크기	8E/2, 8E, 16E, 24E(IEC 61439-2에 따름)
서랍 위치 표시	연결됨 / 테스트됨 / 격리됨 / 철회됨 (전자 센서 백업 포함)
통신 프로토콜	Modbus RTU, Modbus TCP, Profibus DP, EtherNet/IP(옵션)
서랍별 매개변수 모니터링	전류, 전압, 전력, 에너지, 온도(3점), 접점 마모 정도
보호 등급(인클로저)	IP40(표준), IP54(옵션)
작동 온도	-5°C ~ +45°C(40°C 이상에서는 정격 감소)
습기	85% 이하, 비응축
표준	IEC 61439-1, IEC 61439-2, GB/T 7251.8

제품 특징 및 용도

MCS 저전압 지능형 서랍 캐비닛 개폐 장치의 주요 특징

특징	설명
서랍 위치 디지털 판독	각 서랍은 중앙 HMI에 정확한 위치(연결됨/테스트/격리됨)를 보고합니다. 더 이상 추측하지 마세요.
지능형 온도 모니터링	서랍당 3개의 PT100 센서가 기본 접점, 섀시 및 주변 온도를 측정합니다. 85°C에서 경고합니다.
각 서랍의 비휘발성 메모리 칩	서랍 ID, 등급, 유지 관리 내역, 작동 시간을 저장합니다. 자체 인식 플러그 앤 플레이 서랍.
전동 서랍 옵션	고전류 서랍(≥400A)의 경우 24V DC 모터를 통한 원격 삽입/제거. 작업자는 아크 플래시 구역 외부에 있습니다.
습도 센서가 있는 결로 방지 히터	인클로저 내부의 상대 습도가 70%를 초과하면 자동 히터가 켜집니다. 누설 전류를 방지합니다.
통합 에너지 계량(클래스 1.0)	모든 서랍에는 에너지 측정 칩이 포함되어 있습니다. 외부 미터가 필요하지 않습니다.

일반적인 응용 분야

● 데이터 센터 - 실시간 피더 모니터링 및 원격 차단기 작동

● 병원 – 중요한 부하에 영향을 주지 않고 서랍을 빠르게 교체할 수 있습니다.

● 수처리 시설 – 결로 방지 히터로 높은 습도 내성

● 자동차 제조 – 예측 마모 표시로 시작하는 모터

● 상업용 고층 건물 - 서랍별로 임차인 층당 에너지 하위 계량

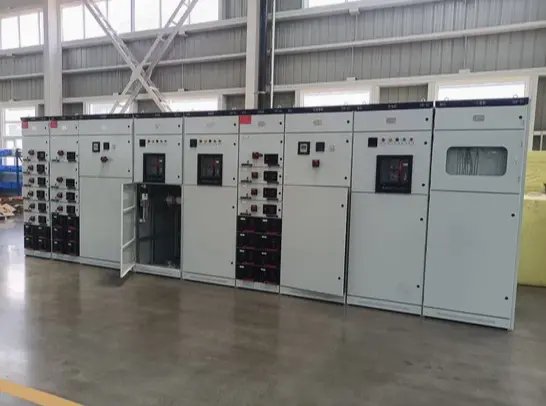

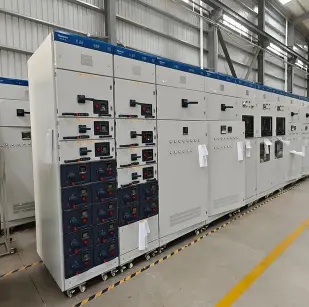

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

생산 세부사항

Lugao Power Co., Ltd.의 모든 MCS 저전압 지능형 서랍 캐비닛 개폐 장치는 정밀성과 세부 사항에 대한 주의를 기울여 제작되었습니다.

● 인클로저 제조: 1.5mm ~ 2.0mm 아연 코팅 강철, 완전 용접 프레임. 분체 코팅 RAL 7035, 최소 두께 70μm. ISO 9227에 따라 염수 분무 테스트 ≥400시간.

● 버스바 시스템: 고전도성 ETP 구리(순도 99.9%). 모든 조인트는 은도금(최소 8μm)됩니다. 1000V 등급의 열수축 슬리브로 완전히 절연된 버스바입니다.

● 서랍 섀시: 부식 방지 패시베이션 처리된 2.5mm 냉간 압연 강철로 제작되었습니다. 자체 윤활 폴리머 가이드 레일은 5,000회 이상의 주기 동안 부드러운 동작을 보장합니다.

● 기본 접점: 스프링 장착 암의 구리-텅스텐 합금 팁. 은도금 접촉면. 재도금 없이 3,000회의 전기 작업을 수행할 수 있는 등급입니다.

● 보조 접점: 금도금 핀이 있는 24핀 은도금 플러그인 커넥터. 접촉 저항 <1mΩ. 10,000회의 삽입/추출 주기 정격.

● 스마트 전자 장치: -25°C ~ +85°C 등급의 산업용 구성 요소입니다. 각 서랍 컨트롤러는 국가 표준에 따라 추적 가능한 72시간 번인 및 교정을 거칩니다.

● 공장 테스트: 모든 장치는 절연 테스트(2.5kV/min), 온도 상승 테스트(1.1x 정격 전류에서) 및 기능 통신 테스트를 거칩니다. 15년 동안 보관된 테스트 보고서입니다.

인증 및 품질 보증 – Lugao를 선택하는 이유는 무엇입니까?

인증	세부
IEC 61439-2	IEC 61439-1/2 준수 설계. 프로젝트 요구 사항에 따라 유형 테스트 문서 또는 제3자 검사 보고서가 제공될 수 있습니다.
ISO 9001:2015	품질경영시스템
ISO 14001:2015	환경경영
CE 마킹	LVD 및 EMC 규정 준수
RoHS 규제	모든 전자 모듈은 무연이며 RoHS를 준수합니다.

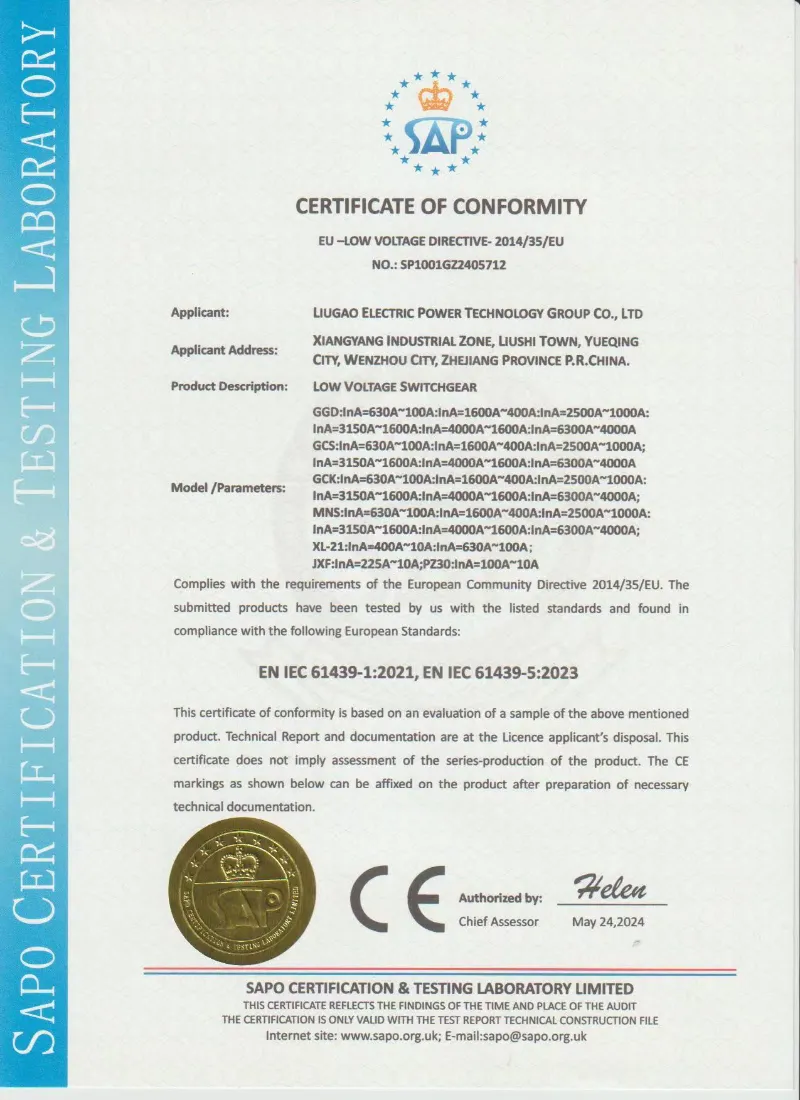

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

루가오 파워를 선택하는 이유는 무엇입니까?

능력	루가오 솔루션
서랍 인텔리전스	서랍 위치, 온도, 에너지, 작동 상태 모니터링 가능
의사소통	프로젝트 요구 사항에 따라 Modbus RTU/TCP 및 기타 프로토콜 사용 가능
전동 서랍	고전류 서랍 장치를 위한 옵션 전동 서랍 디자인
배달	배송 시간은 구성, 수량 및 구성 요소 브랜드에 따라 다릅니다.
보증	프로젝트 계약에 따른 선택적인 확장 지원이 포함된 표준 보증

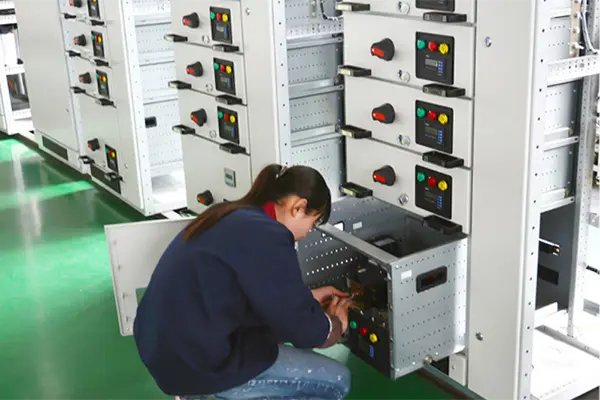

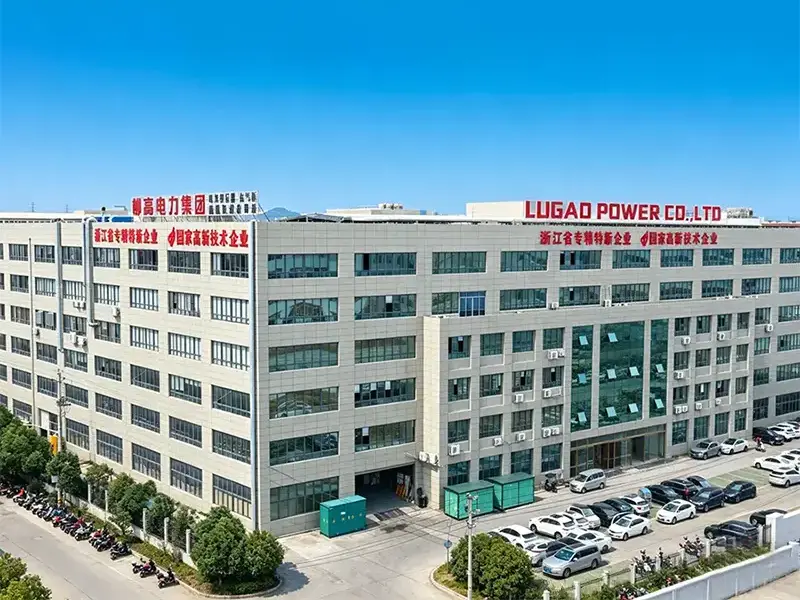

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

사용자 정의 옵션

전기적 구성	인커밍 유닛, 피더 유닛, 모터 제어 유닛, 커패시터 보상 유닛
서랍 크기	부하 요구 사항에 따라 8E/2, 8E, 16E, 24E
의사소통	Modbus RTU, Modbus TCP, Profibus DP, 이더넷/IP 옵션
모니터링 기능	전류, 전압, 에너지, 온도, 서랍 위치 및 알람 상태
부품 브랜드	ABB, Schneider, Siemens, CHINT 또는 프로젝트별 브랜드
버스바 시스템	구리 또는 알루미늄 부스바, 맞춤형 정격 전류 및 단락 레벨
IP 보호	IP40 표준, IP54 옵션
선적 서류 비치	단선도, 배치도, 배선도, 서랍 일정 및 테스트 보고서
