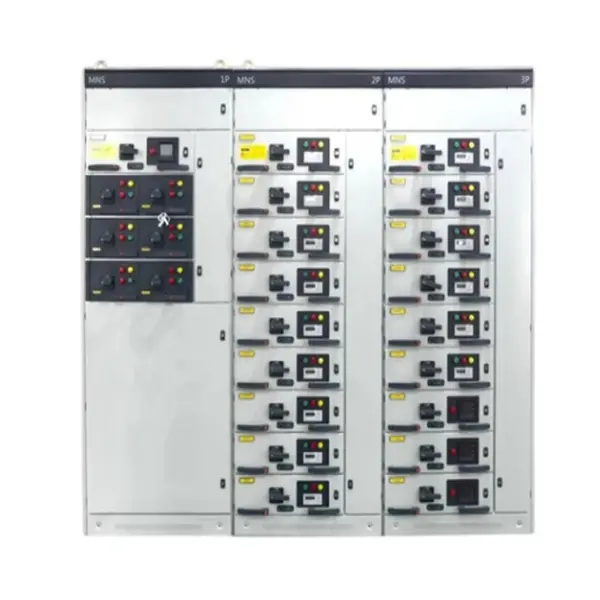

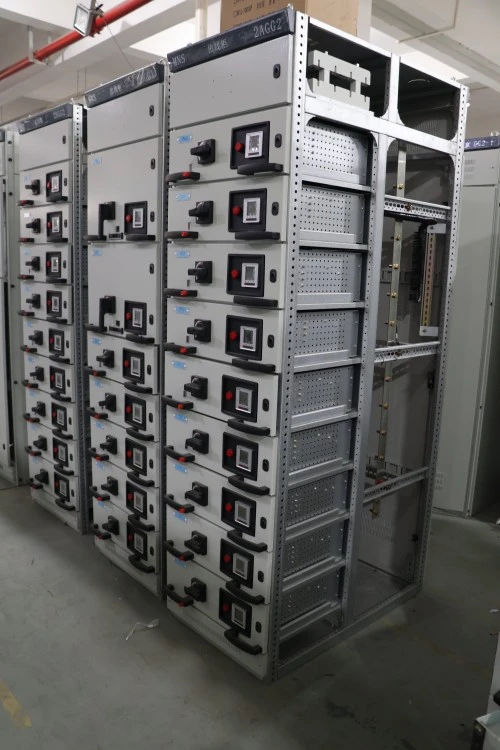

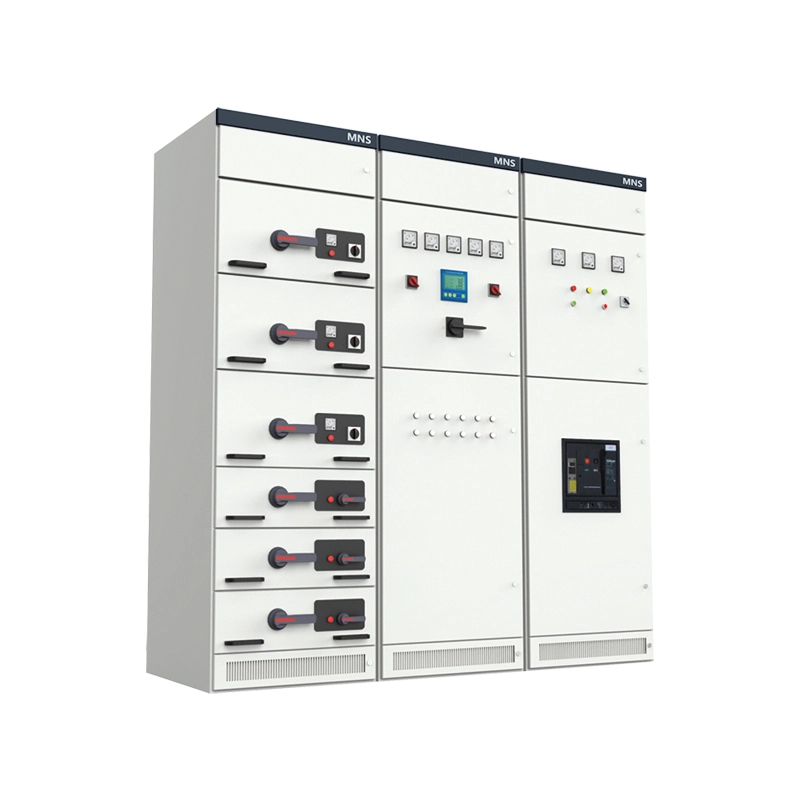

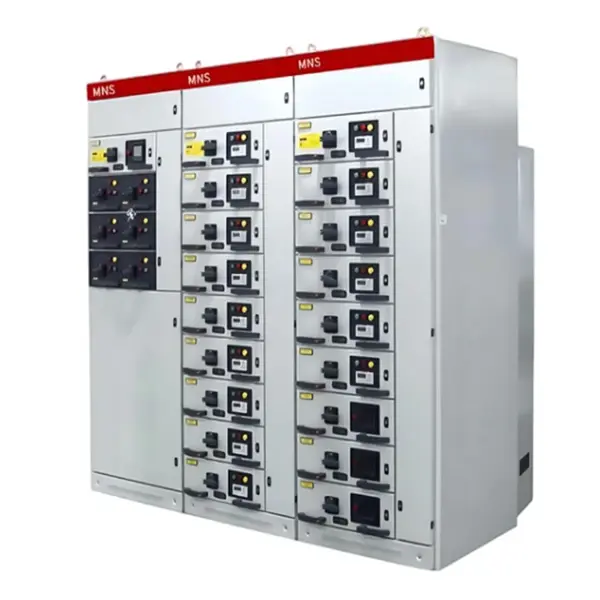

MNS 모듈화 인출형 스위치 캐비닛

MNS 모듈화 인출형 스위치 캐비닛은저전압(최대 690V) 밀폐형 개폐 장치MNS(Modular Network System) 프레임워크에 따라 설계된 어셈블리입니다. 모터 스타터, 피더 차단기 또는 전원 공급 장치 모듈과 같은 각 기능 장치는 전체 시스템을 종료하지 않고도 삽입, 제거 또는 교환할 수 있는 개별 인출형 카세트에 들어 있습니다. 캐비닛은 전력 분배(여러 하위 회로에 전력 공급), 모터 제어(모터 시동, 정지, 보호), 시스템 보호(단락, 과부하 및 접지 오류 격리)라는 세 가지 주요 기능을 수행합니다. 한마디로 산업 및 상업 시설을 위한 플러그 앤 플레이 전력 관리 센터다.

제품 장점

제품특징

일반 인출형 캐비닛과 달리 MNS 모듈화 인출형 스위치 캐비닛에는 다음과 같은 특징이 있습니다.

제품 매개변수

제품 적용(시나리오)

MNS 모듈화 인출형 스위치 캐비닛은 다음 분야에 널리 배포됩니다.

● 산업 플랜트: 자동차 조립 라인, 식음료 생산, 화학 배치 처리

● 상업단지 : 쇼핑몰, 고층 오피스빌딩, 병원

● 인프라: 정수장, 펌프장, 공항 수하물 처리 시스템

● 데이터 센터: 저전압 주 배전반(LVMDB) 및 원격 전원 패널(RPP)

● 신재생에너지 : 태양광발전소 인버터, 풍력발전기 보조전원공급장치

● 해양 및 해양: ​​선상 배전

생산 세부사항

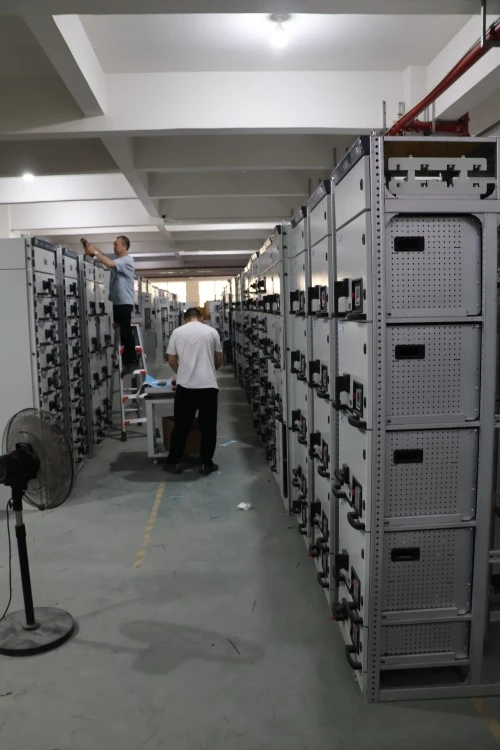

● 루가오전력(주)각 MNS 모듈화 인출형 스위치 캐비닛을 정밀하게 제조합니다.

● 인클로저 재질: 2.0mm 두께의 냉간 압연 강철, IP40 표준(IP54 옵션)을 갖춘 완전 용접 프레임. 분말 코팅 두께 ≥80μm, RAL 7035 밝은 회색.

● 버스바 시스템: 주석 도금 조인트가 있는 직사각형 구리 바(98% IACS 전도성). 모든 부스바는 열수축 슬리브(빨간색, 노란색, 파란색, 중립의 경우 회색)를 사용하여 완전히 절연되어 있습니다.

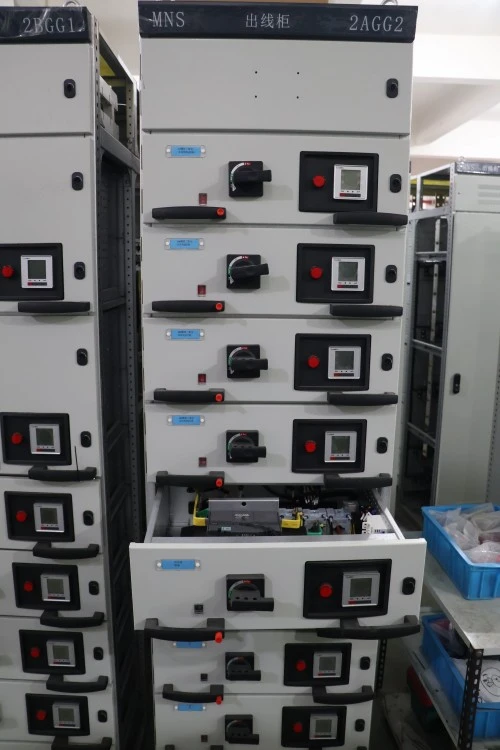

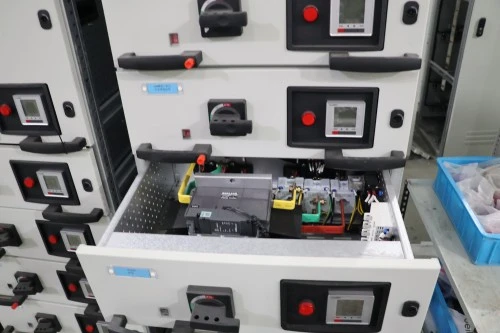

● 서랍 크래들: 자체 윤활 나일론 롤러가 포함된 2.5mm 아연 코팅 강철로 제작되었습니다. 500회 주기 후 서랍 삽입/추출 힘 ≤150N.

● 고정 접점: 은합금 팁, 스프링 장착형 디자인. 성능 저하 없이 2,000번 삽입할 수 있는 등급입니다.

● 보조 접점: 24핀 플러그 앤 소켓 은도금 커넥터. 10,000회의 결합 주기를 위해 설계되었습니다.

● 서랍 식별: 각 서랍 앞면에 레이저 조각 가능한 라벨 홀더가 있습니다. 디지털 자산 추적을 위한 QR 코드는 선택 사항입니다.

● 공장 테스트: 모든 기능 장치는 완전한 배선 점검, 절연 내력 테스트(1분 동안 2.5kV) 및 온도 상승 테스트(1.1x 정격 전류에서)를 거칩니다. 테스트 보고서가 배송에 포함되어 있습니다.

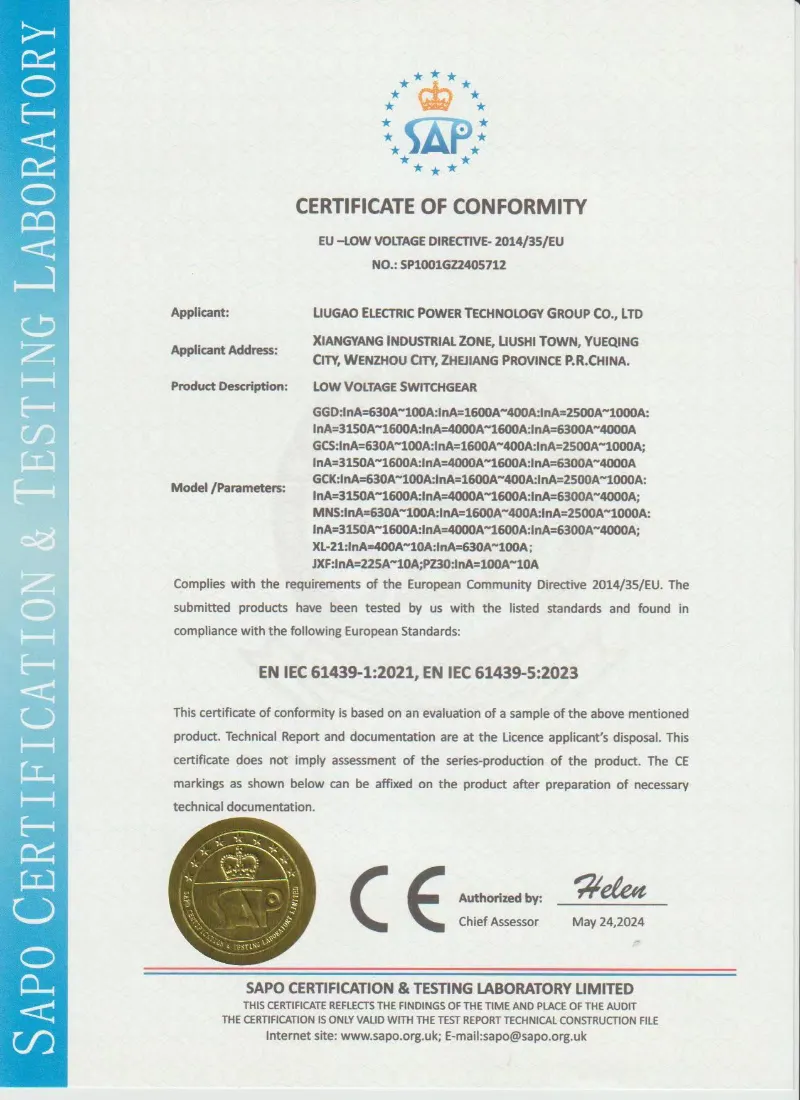

인증 및 품질 보증

Lugao는 스위치기어 제조에 대해 ISO 기반 품질 관리 절차를 따릅니다. 프로젝트 주문의 경우 확인된 기술 계약에 따라 배송 전 검사 문서, 정기 테스트 보고서 및 제품 사진을 제공할 수 있습니다.

• ISO 9001 품질경영시스템
• ISO 14001 환경 경영 시스템
• IEC 61439-1/2 기반 설계 및 테스트
• 선적 전 정기 테스트 보고서
• 요청 시 공장 검사 사진 제공 가능

포장, 배송 및 애프터 세일

포장 및 배송

● 개별 서랍 포장: 골판지 상자 내부에 정전기 방지 버블랩이 있으며 회로도와 등급이 표시되어 있습니다.

● 메인 캐비닛 포장: 스트레치 필름 + VCI 용지 + 합판 수출용 상자(두께 15mm). 모든 상자 베이스에는 지게차 포켓이 장착되어 있습니다.

● 배송 기간: FOB 닝보, CIF 주요 항구 또는 EXW.

● 리드 타임: 표준 구성의 경우 영업일 기준 20일입니다.

애프터 서비스

● 보증 기간: 시운전일로부터 12개월(출하일로부터 최대 18개월).

● 영상 통화 또는 이메일을 통한 무료 원격 기술 지원(영업일 기준 4시간 이내 응답).

자주 묻는 질문:

Q1: 8E/2, 8E, 16E 서랍의 차이점은 무엇인가요?

A: 이는 서랍 높이 모듈을 나타냅니다. 8E/2 = 100mm(절반 모듈), 8E = 200mm(전체 모듈), 16E = 400mm(이중 모듈). 드로어가 클수록 허용 전류 정격이 높아지고 사용 가능한 보조 단자 수가 늘어납니다.

Q2: 들어오는 공급 장치를 분리하지 않고 서랍을 교체할 수 있습니까?

답: 그렇습니다. MNS 모듈화 인출형 스위치 캐비닛의 핵심 기능입니다. 서랍을 분리된 위치(흰색 손잡이)로 이동하고 잠금을 해제한 후 당겨서 빼냅니다. 메인 버스에는 전원이 공급된 상태로 유지됩니다. 그러나 항상 부하측을 먼저 분리하십시오.

Q3: 캐비닛에 온도 모니터링 시스템이 제공됩니까?

A: 표준 장치에는 모니터링 기능이 포함되어 있지 않지만 PT100 센서가 내장된 스마트 서랍 옵션과 버스바 및 서랍 온도를 보여주는 중앙 디스플레이 장치를 제공합니다.

Q4: 기존 섹션을 교체하지 않고 나중에 캐비닛을 확장할 수 있습니까?

답: 그렇습니다. 각 수직 섹션은 측면 연결을 위해 기계 및 전기적으로 설계되었습니다. 제공된 확장 키트를 사용하여 한쪽 끝에 추가 큐비클을 볼트로 고정하고 부스바를 연결할 수 있습니다.
