GGD 모듈형 고정형 저전압 배전반

정의 및 핵심 정체성

GGD 모듈식 고정형 저전압 개폐 장치는 실내 바닥 설치형 금속 폐쇄형 개폐 장치 어셈블리입니다. 이는 특별히 설계되었습니다.저전압 AC 배전3상 산업 및 상업용 전기 시스템에 사용됩니다. 배전 계층 구조의 기본 제품인 이 제품은 변압기 보조 단자와 최종 분기 배전반 사이에 위치하여 설비의 기본 전원 허브 역할을 합니다.

제품 매개변수

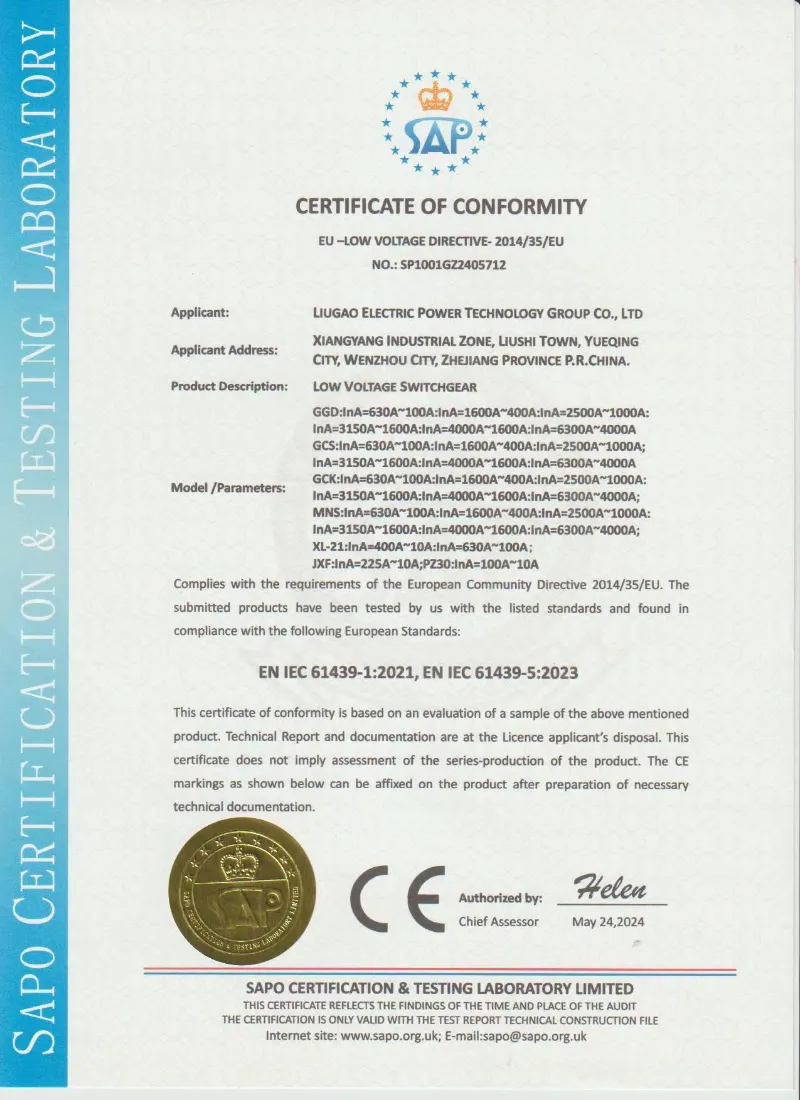

인증 및 품질 보증

루가오프로젝트 기술 요구 사항 및 적용 가능한 저전압 개폐 장치 표준에 따라 GGD 고정형 저전압 개폐 장치를 제조합니다. 확정된 기술 계약에 따라 정기 검사 및 테스트 보고서는 선적 전에 제공될 수 있습니다.

• IEC 61439-1/2 기반 설계 및 테스트
• GB/T 7251 기반 제조 및 검사
• 상용주파 내력시험
• 절연저항 시험
• 배선 및 기능 동작 점검
• 구성에 따른 온도 상승 검증
• 선적 전 정기 테스트 보고서
• 요청 시 공장 검사 사진 제공 가능

고정 설치 철학

기능 장치를 슬라이드로 빼낼 수 있는 인출형 스위치기어와 달리 GGD는 영구적으로 고정되는 장착 개념을 사용합니다.

● 공기 회로 차단기(ACB), 배선용 회로 차단기(MCCB), 절연 스위치 등 모든 기본 장치는 견고한 장착 플레이트에 직접 볼트로 고정됩니다.

● 장치와 버스바 사이의 전기 연결은 플러그인 접점이 아닌 볼트로 고정된 구리 링크나 케이블 연결을 사용하여 하드 와이어링됩니다.

● 이 고정 접근 방식은 슬라이딩 메커니즘과 관련된 기계적 복잡성, 비용 및 유지 관리를 제거하므로 회로 위치가 거의 변하지 않는 안정적인 장기 설치에 이상적입니다.

모듈형 인클로저 구성

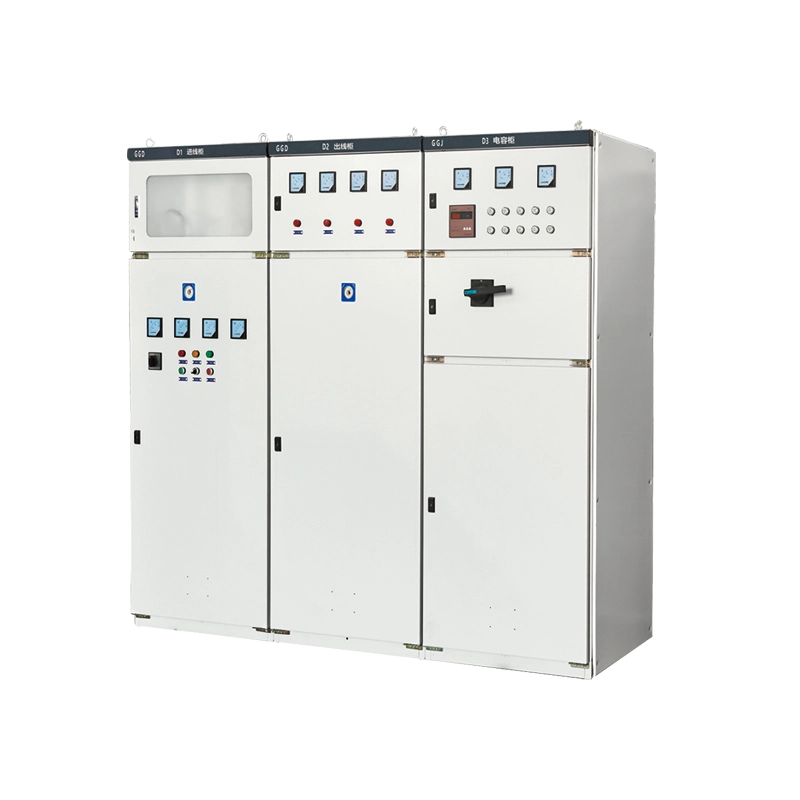

● 인클로저는 각각 동일한 높이와 깊이를 공유하는 표준화된 모듈형 큐비클로 제작되었습니다.

● 프레임 크기: 2200mm(H) × 600/800/1000/1200mm(W) × 600/800mm(D)

● 각 큐비클은 연속적인 배전반 라인업을 형성하기 위해 나란히 볼트로 고정될 수 있는 독립적인 용접 강철 모듈입니다.

● 큐비클은 기능적으로 수신(피더-수신), 버스 커플러(버스 상호 연결) ​​또는 피더(송신 분배) 장치로 분류됩니다.

제품 장점

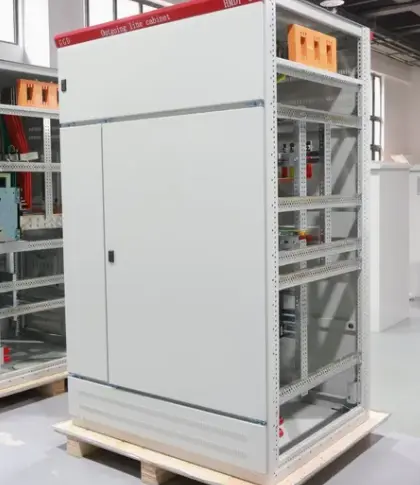

장점 1 - 구조적 견고성

강화된 8MF 강철 프레임은 확인된 단락 저항 수준에서 기계적 안정성을 유지하는 데 도움이 됩니다. 정격 피크 내전류: 63kA. 캐비닛 프레임은 프로젝트별 단락 내성 요구 사항을 지원하도록 설계되었습니다. 정격 피크 내전류는 확인된 전기적 설계에 따라 구성될 수 있습니다.

장점 2 – 모듈식 및 빠른 배포

표준화된 수신, 커플러, 피더 큐비클. 높이/깊이가 동일합니다. 표준 장치를 나란히 배열하여 신속한 프로젝트 구성. 현장 설치 시간과 설계 복잡성을 줄입니다.

장점 3 – 비용 효율적인 수명주기

고정 장착(인출 메커니즘 없음)으로 초기 비용이 절감됩니다. 서랍 슬라이드, 플러그인 접점 또는 복잡한 인터록이 없습니다. 최소한의 유지 관리, 경쟁력 있는 총 소유 비용.

장점 4 - 최적화된 열 관리

자연 대류 냉각: 하단 루버 + 상단 통풍 루프 캡. 굴뚝 효과를 만들어냅니다. 뜨거운 공기는 위로 올라가고 찬 공기는 안으로 들어옵니다. 팬도 없고, 소음도 없고, 추가 유지 관리도 필요하지 않습니다.

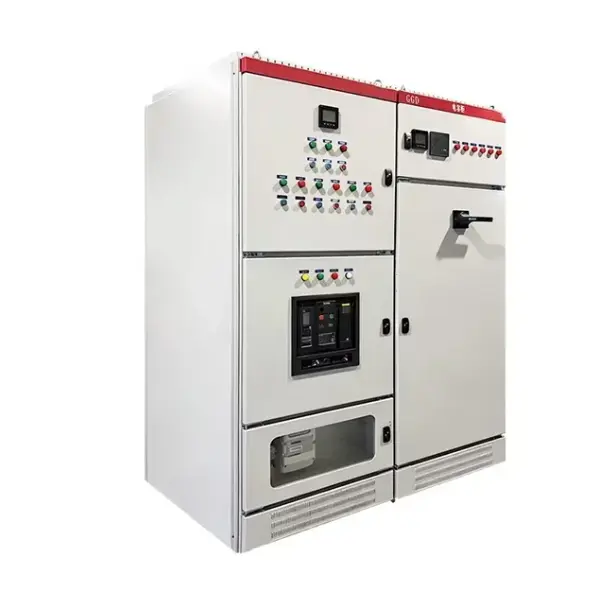

장점 5 - 단순화된 유지 관리 및 운영

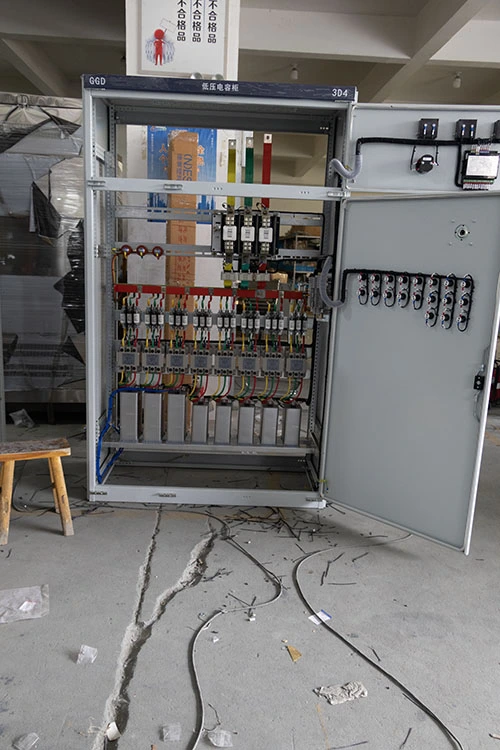

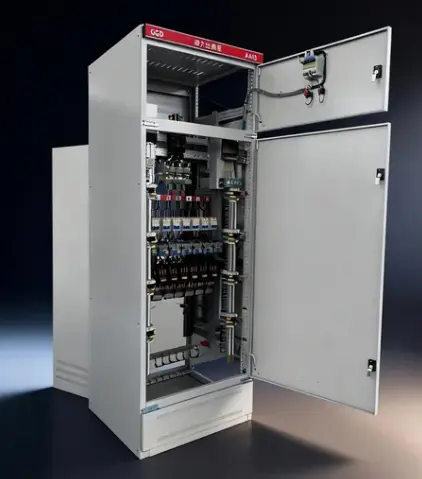

인체 공학적 높이의 전면 도어에 컨트롤, 미터, 표시기가 있습니다. 문을 열지 않고도 접근 가능한 차단기 손잡이. 분리된 부스바, 차단기, 케이블 구획을 갖춘 넓은 내부 레이아웃 - 손쉬운 육안 검사.

제품특징

특징 1: 다층 분말 코팅 시스템

모든 강철 패널은 균일한 정전기 에폭시-폴리에스테르 분말 코팅을 받기 전에 5단계 전처리(탈지, 헹굼, 인산염 처리, 부동태화 및 건조)를 거칩니다. 이 코팅은 우수한 접착력과 내습성을 제공하여GGD 모듈형 고정형 저전압 배전반열대 또는 습기가 많은 산업 환경에서도 외관과 부식 방지 기능을 유지합니다.

기능 2:투명한 아크 장벽

메인 버스바와 장치 구획 사이의 폴리카보네이트 배리어. 검사 중 작업자의 안전을 위해 눈에 보이는 물리적 분리를 제공하는 동시에 버스바 상태를 시각적으로 확인할 수 있습니다.

특징 3: 넓은 케이블 종단 영역

● 개방형 글랜드 플레이트가 있는 대형 하단 케이블 수납공간으로 큰 전원 케이블 굽힘 반경을 수용합니다. 전기 연결에 대한 스트레스를 완화하기 위해 조정 가능한 케이블 클램프가 포함되어 있습니다.

기능 4: 통합 접지 버스바

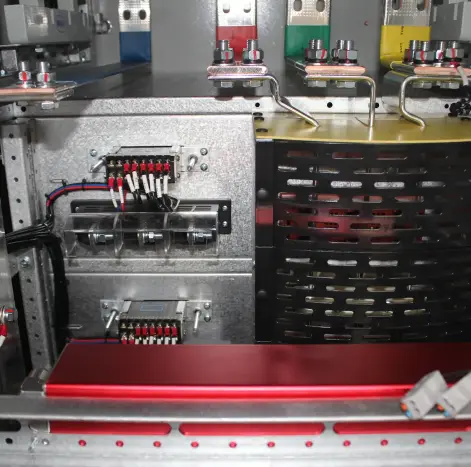

연속 구리 접지 부스바는 큐비클당 사전 드릴된 포인트를 사용하여 전체 조립 길이를 실행합니다. 들어오고 나가는 회로에 대한 현장 접지 결합을 단순화하여 시스템 접지 규정 준수를 보장합니다.

기능 5: 자물쇠 제공이 가능한 외부 핸들

메인 차단기 핸들은 외부에 장착되어 있으며 OFF 위치에서 잠글 수 있습니다. 유지 관리 중에 안전한 기계적 LOTO를 활성화하여 명확한 시각적 격리를 제공합니다.

기능 6: 유연한 버스바 구성

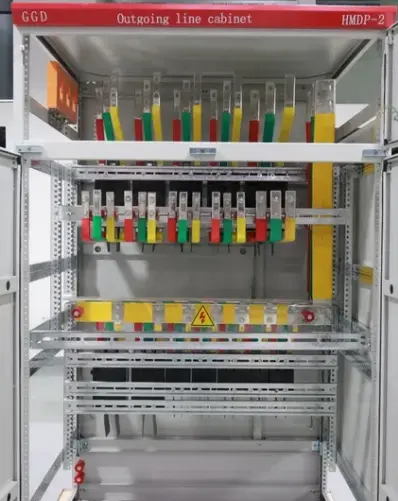

상단/하단 케이블 인입 및 3P4W 또는 3P5W 분배를 지원합니다. 배선 오류를 최소화하기 위해 표준 색상 코딩(노란색, 녹색, 빨간색, 중립의 경우 파란색)으로 명확하게 표시된 상 버스바.

제품 응용

GGD 모듈식 고정형 저전압 개폐 장치는 신뢰할 수 있는 고정 배전이 우선시되는 다양한 부문에 널리 배포됩니다.

● 건물 서비스 및 인프라: 고층 주거용 타워의 계단 조명 분배, 지하 주차장 환기 전원 공급 장치 및 도시 거리 조명 제어 캐비닛.

● 산업용 보조 시스템: 압축기실 전력 패널, 시멘트 및 골재 공장의 중요하지 않은 프로세스 모터 공급 장치, 공장 창고 배전반.

● 수처리 및 폐수 처리: 원수 취수 및 처리된 폐수 배출을 위한 펌프장 모터 공급 장치, 화학물질 투여 장비 전원 공급 장치.

● 재생 에너지: 지상에 설치된 태양광 발전소의 AC 결합기 패널 및 보조 배전반.

● 상업 시설: 쇼핑몰의 백업 발전기 동기화 및 배전 패널, 대학 캠퍼스 에너지 스테이션의 HVAC 냉각기 피더 패널.

● 임시 및 건설 전력: 현장 임시 배전함 및 건설 호이스트 전원 공급 장치 패널. 고정식 견고한 구조는 가벼운 패널 설계보다 더 나은 내구성을 제공합니다.

포장 및 배송

각 GGD 저전압 배전반 캐비닛은 방청 필름, 폼 패딩 및 합판 수출 포장으로 보호됩니다. 캐비닛 베이스는 배송 요구 사항에 따라 지게차 취급용으로 설계될 수 있습니다.

포장: 스트레치 필름, 방습 보호 및 합판 수출용 케이스

배송: FOB 닝보, CIF 주요 항구 또는 EXW 이용 가능

캐비닛 고정: 배송 전 내부 부품 강화

문서: 포장 목록, 배선도 및 테스트 보고서 포함

애프터 서비스

설치 및 시운전에 대한 기술 지원

배선도 및 레이아웃 도면 지원

차단기, 계량기 및 제어 구성 요소에 대한 예비 부품 안내

확정된 주문 계약에 따른 보증 조건

자주 묻는 질문

Q1: GGD 고정 개폐 장치와 GCS/MNS 인출형 개폐 장치의 차이점은 무엇입니까?

GGD는 고정 장착형 차단기와 유선 연결을 사용하는 반면, GCS 또는 MNS는 인출형 서랍 장치를 사용합니다. GGD는 회로를 자주 교체할 필요가 없는 안정적인 배전 시스템에 더 비용 효과적입니다.

Q2: 단선 다이어그램에 따라 GGD 캐비닛을 사용자 정의할 수 있습니까?

예. Lugao는 전기 다이어그램 및 구성 요소 브랜드 요구 사항에 따라 수신, 피더, 버스 커플러, 계량 및 커패시터 보상 캐비닛을 구성할 수 있습니다.

Q3: 어떤 부품 브랜드를 사용할 수 있나요?

일반적인 옵션에는 예산 및 기술 요구 사항에 따라 ABB, Schneider, Siemens, CHINT, Delixi 또는 기타 프로젝트 지정 브랜드가 포함됩니다.

Q4: 배송 전에 어떤 문서가 제공됩니까?

우리는 확인된 주문에 따라 배송 전에 레이아웃 도면, 배선도, 정기 테스트 보고서, 포장 목록 및 제품 사진을 제공할 수 있습니다.
