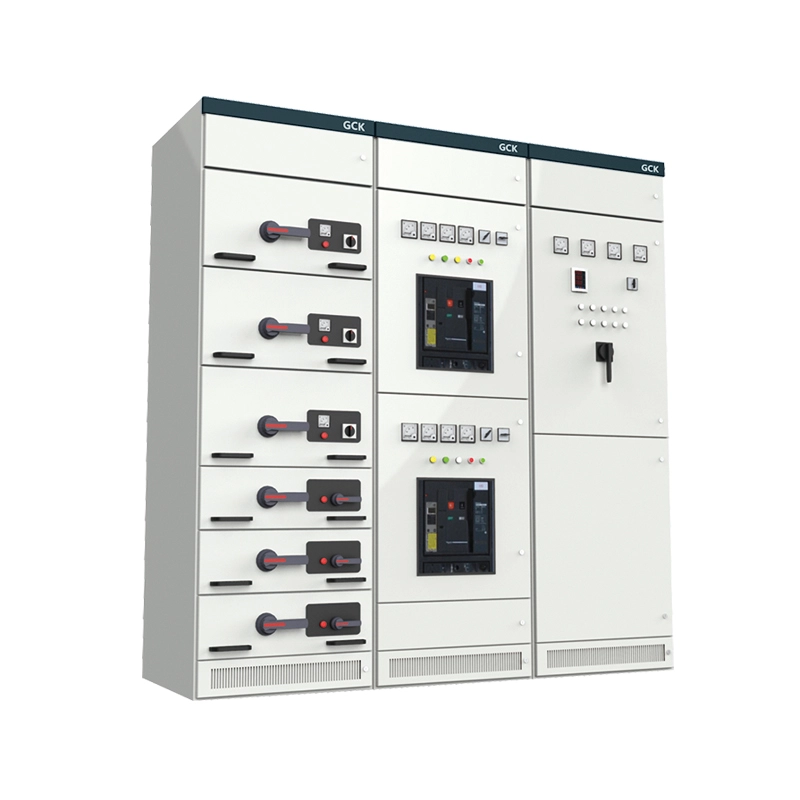

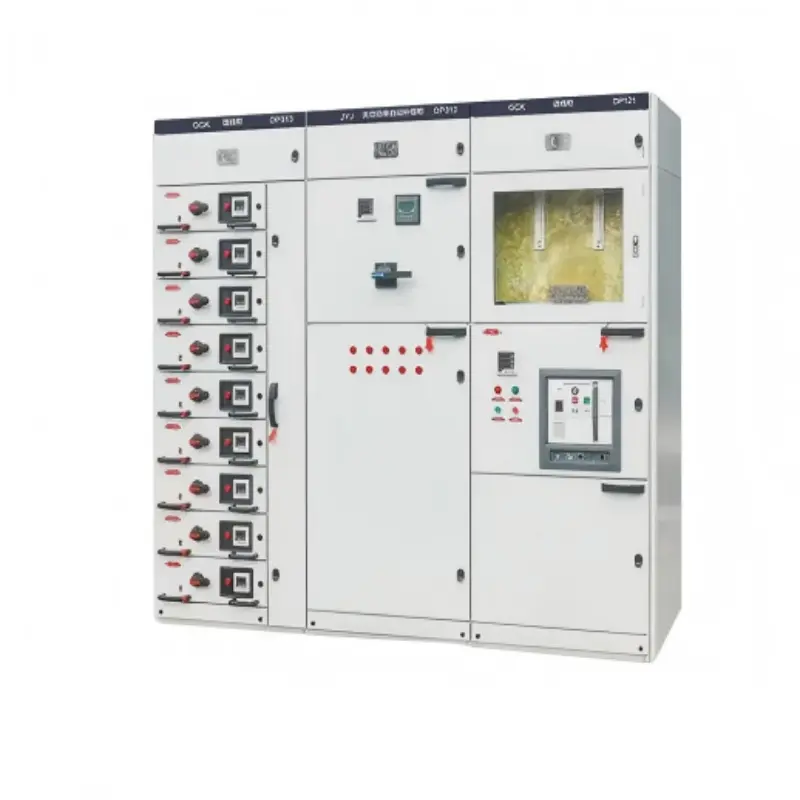

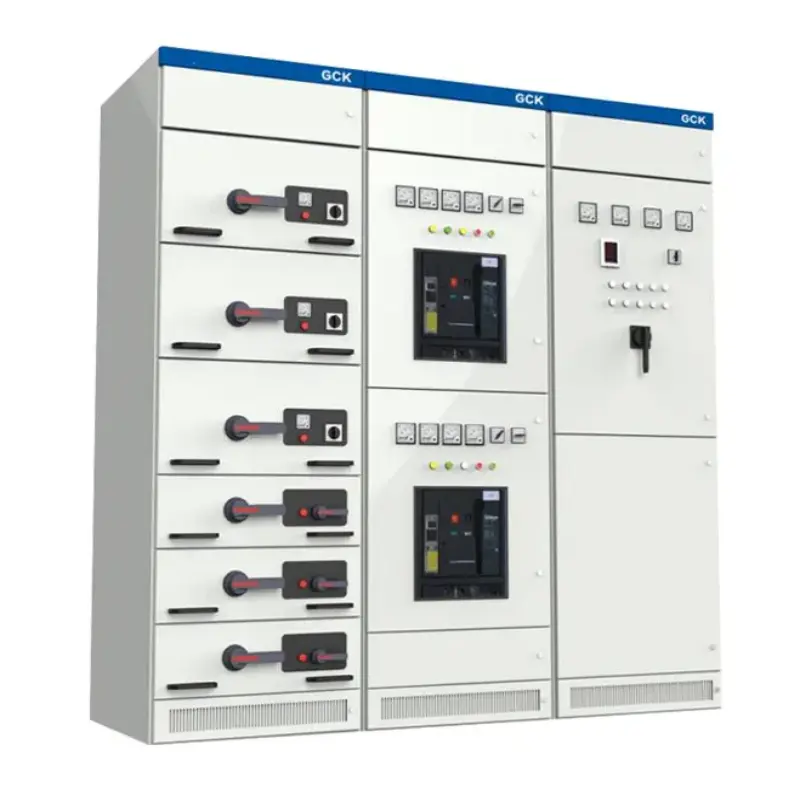

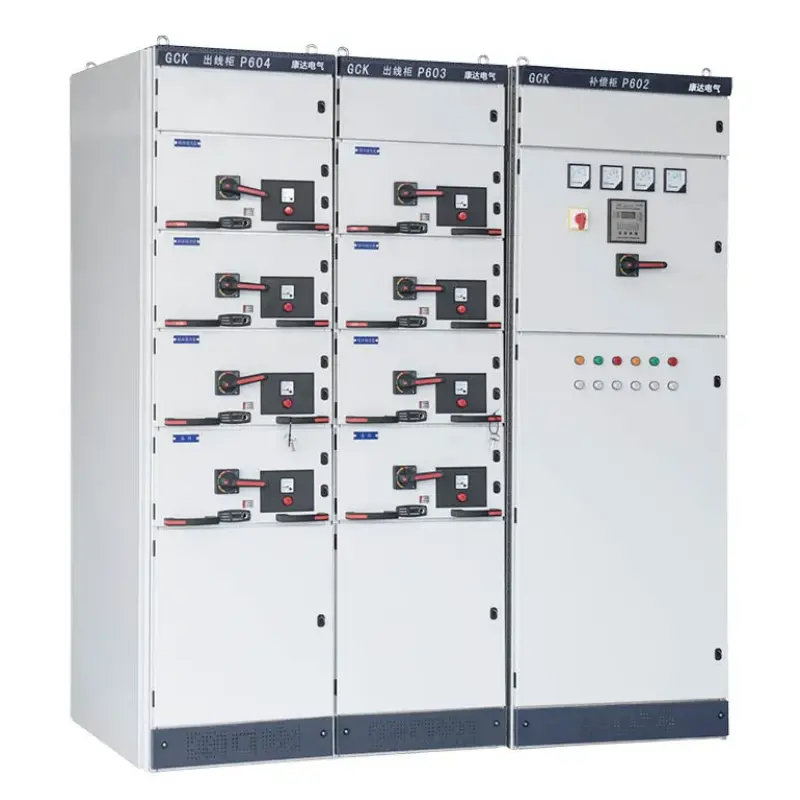

GCK C-프로파일 어셈블리 경제적인 스위치 캐비닛

GCK C-프로파일 어셈블리 경제적인 스위치 캐비닛은저전압(최대 690V) 밀폐형 개폐 장치볼트로 고정된 C 프로파일 강철 프레임을 사용합니다. C 프로파일은 25mm 모듈식 구멍 그리드가 있는 냉간 압연 사전 천공 아연 도금 강철 채널로, 용접이나 특수 도구 없이 조립이 가능합니다.

이 제품의 기능은 무엇인가요?

● 전력 분배 – 주 수신 소스에서 피더, 모터, 조명 패널 및 기타 부하로 전력을 안전하게 전달합니다.

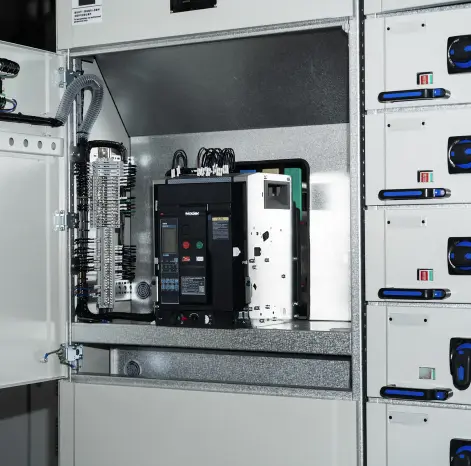

● 서랍 기능 – 메인 버스바가 작동 중인 동안 교체할 수 있는 인출형 서랍(회로 차단기, 접촉기, 소프트 스타터)을 수용하여 가동 중지 시간을 최소화합니다.

● 현장 재구성 – 간단한 키트를 사용하여 엔드 플레이트를 풀고 새 큐비클에 볼트를 고정하고 버스바를 확장하여 섹션을 쉽게 추가하거나 이동합니다.

● 보호 및 격리 – 기계적 인터록, 셔터 및 구성 가능한 분리 형태(Form 2b, 3b 또는 4b)를 제공합니다.

사용자 정의 옵션

본질적으로 이 캐비닛은 현대적인 인출 기능을 제공합니다.개폐 장치기능성(안전한 유지 관리, 고밀도, 모듈성)을 보급형 가격으로 제공합니다. 품질이 저하될 수 없는 중소 규모 산업 플랜트, 상업용 건물, 인프라 프로젝트 및 예산에 민감한 개조에 이상적입니다.

제품 매개변수(사양)

다음은 GCK ​​C-프로파일 어셈블리 경제형 스위치 캐비닛의 주요 기술 사양입니다. 값은 표준 구성을 기반으로 하며 특정 프로젝트 요구 사항에 맞게 사용자 정의될 수 있습니다.

제품특징 및 활용도(Q&A형식)

GCK C 프로파일 어셈블리 경제적인 스위치 캐비닛은 경제성, 유연성 및 입증된 성능의 고유한 조합으로 인해 돋보입니다. 아래에서는 기능과 적합한 애플리케이션에 대해 고객이 묻는 가장 일반적인 질문에 답합니다.

Q1: C-프로파일 설계가 용접 개폐 장치보다 더 경제적인 이유는 무엇입니까?

A: 세 가지 이유: (1) 볼트 결합 프레임을 사용하면 값비싼 용접 설비가 필요하지 않습니다. (2) 사전 천공된 25mm 그리드는 맞춤형 드릴링을 제거합니다. (3) 손상된 프로파일은 프레임 전체가 아닌 개별적으로 교체할 수 있습니다. GCK C 프로파일 어셈블리 경제적인 스위치 캐비닛을 구매하면 과도한 엔지니어링이 아닌 가치에 대한 비용을 지불하게 됩니다.

Q2: 볼트 체결 구조는 산업 환경에 충분히 견고합니까?

답: 그렇습니다. 적절한 토크(M8:18Nm, M10:35Nm)가 적용되어 IEC 61439-2를 충족하고 영구 변형 없이 50kA 단락 힘을 견딥니다. 극심한 진동(예: 스탬핑 프레스 또는 선박)의 경우 용접을 권장합니다.MNS 시리즈. 산업/상업 현장의 95%에 대해서는 GCK C-프로파일이 충분합니다.

Q3: 아연 도금 마감은 분체 도장과 어떻게 비교됩니까?

A: 펀칭 후 용융 아연 도금은 모든 표면(절단 가장자리 및 구멍 포함)을 균일한 ≥65μm 아연 층으로 덮습니다. 습기가 스며들어도 부서지거나 부식되지 않으며 습한 환경(예: 수처리, 직물 공장)에서 분말 코팅보다 성능이 뛰어납니다. 색상이 필요한 경우 아연 도금층 위에 분체 코팅을 적용할 수 있습니다.

Q4: 가장 일반적인 애플리케이션 시나리오는 무엇입니까?

A: 전 세계적으로 수천 건의 설치를 기반으로 하는 GCK C 프로파일 어셈블리 경제적인 스위치 캐비닛은 다음 지역에 가장 자주 배포됩니다.

중소 산업 공장: 식품 가공, 플라스틱 성형, 금속 가공, 섬유 공장

상업용 건물: 쇼핑 센터, 호텔, 사무실 건물

물 및 폐수 처리: 펌프장, 관개 및 담수화 시스템

개조 프로젝트: 오래된 고정 배전반을 현대식 인출식 배전반으로 교체

임시 전력 설비: 건설 현장, 광산 캠프 및 이벤트 전력 시스템

생산 세부정보 및 경쟁 우위

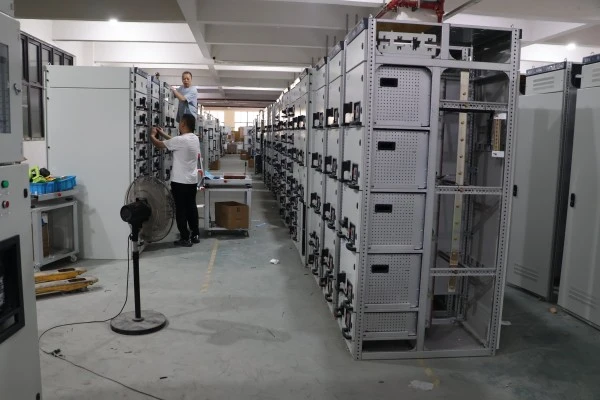

생산 세부 사항 – GCK C-프로파일 어셈블리 경제적인 스위치 캐비닛 제작 방법

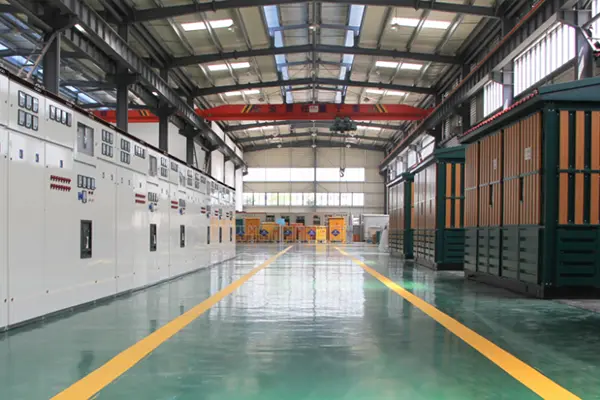

Lugao Power Co., Ltd.에서는 일관성, 내구성 및 조립 용이성을 갖춘 모든 GCK C-프로파일 조립 경제적인 스위치 캐비닛을 제조합니다.

1. C-프로파일 제조:일본 표준 Q235B 2.0mm 강철 코일 → CNC 펀치 25mm 그리드 → 냉간 C형(±0.3mm 정확도) → 길이에 맞게 절단 → 용융 아연 도금(≥65μm, ASTM A123).

2. 서랍 거치대:위치 지정 딤플과 나일론 롤러가 포함된 2.5mm 아연 도금 강철. 어댑터 플레이트를 통해 8E/2~24E 서랍을 수용합니다. 자물쇠 걸쇠가 있는 3위치 기계식 인터록(연결/테스트/절연)

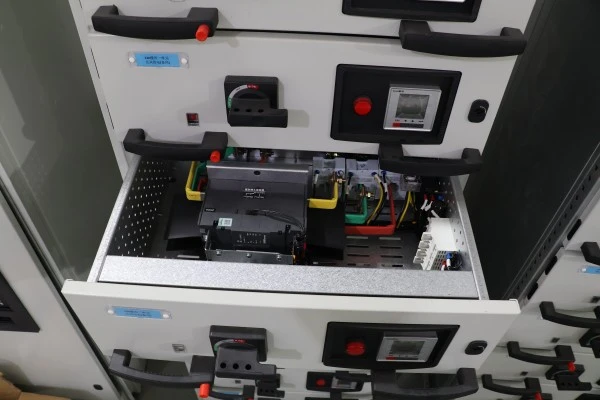

3. 서랍유닛:1.5mm 강철 전면 패널, RAL 7035 분체 코팅, 레이저 각인 라벨. O/I 표시기로 처리합니다. 기본 접점: 은도금 구리(≥10μm), 스프링 장착 튤립 설계. 보조 배선: 번호가 매겨진 페룰이 있는 2.5mm² PVC 구리선. 연속성, 절연 및 기계적 작동에 대한 공장 테스트를 거쳤습니다.

4. 부스바 시스템:ETP 구리(98% IACS), 은도금 조인트는 35~40Nm 토크로 작동됩니다. 부스바는 500mm마다 지원됩니다(일반적인 800mm보다 빡빡함). 수직 부스바는 볼트로 고정된 구리 링크를 통해 연결됩니다.

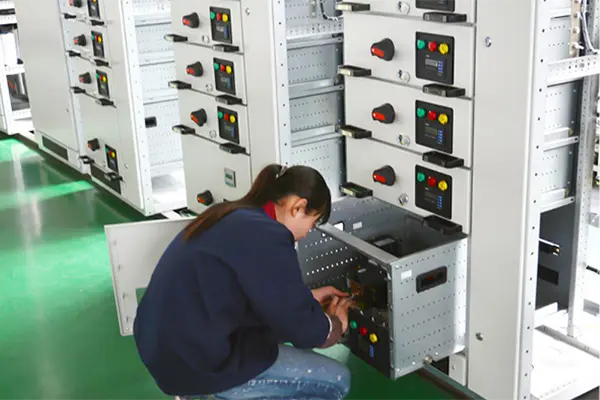

5. 조립 및 테스트:토크 제어식 조립. 테스트된 각 장치: 유전체(2.5kV/1분), 연속성, 기계적 인터록 및 1.1x 정격 전류에서의 온도 상승. 공장 테스트 보고서가 포함되어 있습니다.

애프터 서비스 - 1년 보증

보증 기간:시운전일로부터 12개월, 배송일로부터 18개월을 초과할 수 없습니다.

보장 범위: 다음을 포함한 모든 제조 결함:

● 정격 기계적 하중 하에서 C-프로파일 변형

● 서랍 인터록 오작동(잘못 삽입, 인출 방지 실패)

● 보증기간 내 1차 접점 마모 0.5mm 초과

● 공장 조립으로 인한 2차 배선 오류 또는 느슨한 종단 처리

● 아연 도금 코팅 벗겨짐(외부 마모가 없는 경우)

보장되지 않는 사항: 부적절한 설치, 무단 개조, 명판 등급을 초과하는 작동, 물리적 충격, 주문에 명시되지 않은 화학 물질 노출로 인한 부식 또는 불가항력(번개, 홍수, 화재 등)으로 인해 발생한 손상.

대응 약속:

● 원격 기술 지원:이메일, WhatsApp 또는 화상 통화를 통해 영업일 기준 8시간 ​​이내.

● 예비 부품 배송:보증 청구의 경우 48시간 이내(표준 택배)

모든 배송과 함께 제공되는 문서:

1. 공장시험성적서(유전체, 연속성, 온도상승)

2. 조립도 및 단선도

3. 각 서랍의 등급과 기능을 나열한 서랍 일정

4. 현장 재조립을 위한 토크 사양서(KD 주문)

5. 운영 및 유지 보수 매뉴얼
