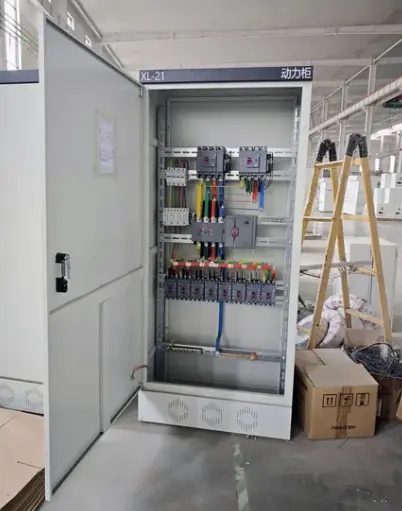

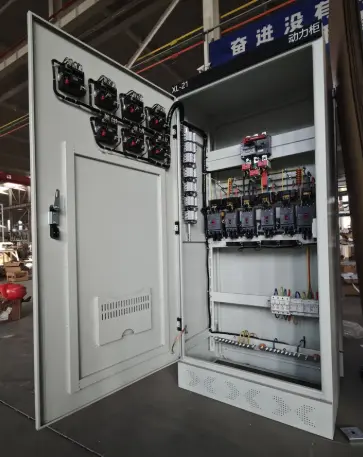

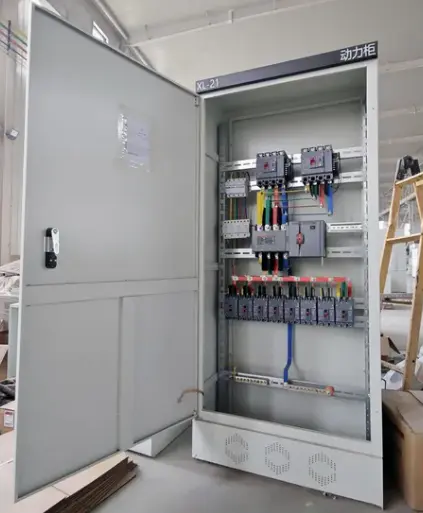

XL-21 고정 배전함 개폐 장치

XL-21 고정 배전함 개폐 장치는 벽 장착형 또는 바닥 설치형 밀폐형 저전압 배전 캐비닛으로, 일반적으로 최대 정격은 630A입니다. 고정형 내부 장착 구조가 특징입니다. 즉, 모든 회로 차단기, 접촉기, 미터 및 단자가 제거 가능하지 않고 내부 레일이나 장착 플레이트에 영구적으로 장착됩니다.

이 제품의 기능은 무엇인가요?

● 주 수신 소스로부터 여러 개의 출력 분기 회로로 전력을 수신하고 분배합니다.

● MCCB(몰드 케이스 회로 차단기) 또는 MCB(소형 회로 차단기)를 사용하여 다운스트림 장비에 과전류 및 단락 보호 기능을 제공합니다.

● 도어에 장착된 푸시 버튼이나 선택 스위치를 통해 모터, 조명 회로 및 기타 부하의 로컬 제어가 가능합니다.

● 전류계, 전압계, 디지털 전력계 등 주택 계측 및 모니터링 장치

● 주 입력 스위치나 회로 차단기를 사용하여 안전한 유지 관리를 위해 회로를 격리합니다.

기술적인 매개변수

표준 및 인증

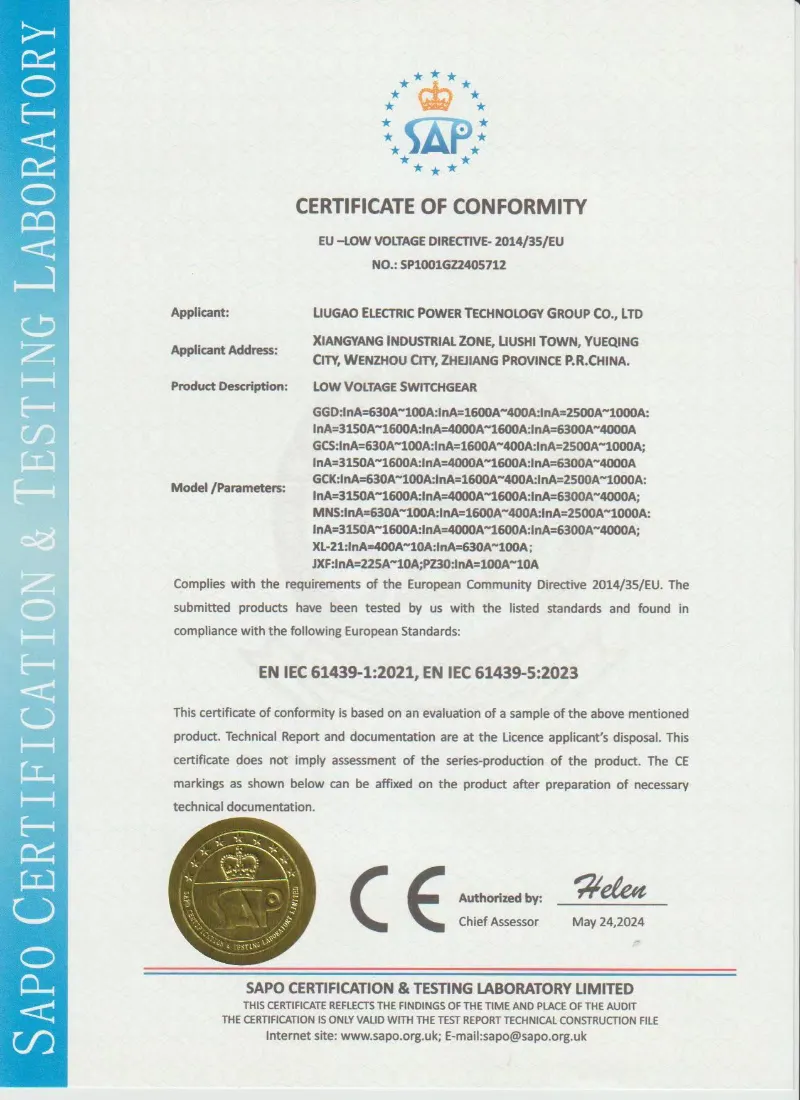

XL-21 고정 배전함 개폐 장치는 IEC 61439, GB/T 7251 및 프로젝트별 기술 요구 사항에 따라 제조할 수 있습니다. Lugao Power는 절연 저항 테스트, 상용 주파수 내전압 테스트, 배선 검사, 기계 작동 테스트 및 육안 검사를 포함하여 출하 전 공장 일상 테스트를 지원합니다.

• IEC 61439 저전압 개폐 장치 및 제어 장치 어셈블리
• ISO 공장 품질 관리 시스템
• 배송 전 정기 테스트 보고서 제공
• 요청 시 제3자 검사 지원
• OEM 및 프로젝트별 맞춤화 가능

더 큰 인출형과 달리개폐 장치, XL-21은 회로 변경이 자주 발생하지 않고 모듈식 유연성보다 단순성이 더 중요한 응용 분야를 위해 설계되었습니다. 고정식 설계로 초기 비용이 낮고 설치 공간이 작으며 설치가 더 쉽습니다. 본질적으로 XL-21 배전 캐비닛은 중소 배전의 주력 제품으로, 신뢰할 수 있고 복잡하지 않으며 경제적입니다.

제품 장점

XL-21 고정 배전 박스 스위치기어는 고정 배전 애플리케이션에 선호되는 몇 가지 강력한 이점을 제공합니다.

제품특징

저전압 배전반은 경쟁사의 고정 배전함과 차별화되는 다음과 같은 특징을 가지고 있습니다.

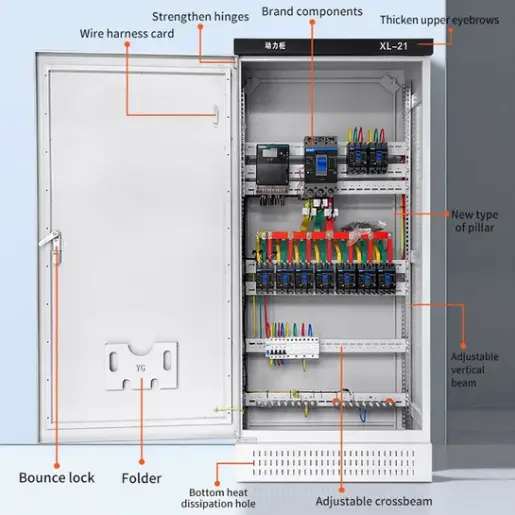

이중 코팅 용접 프레임: 메인 프레임은 모든 접합부에서 지속적인 CO2 차폐 아크 용접을 통해 1.5mm ~ 2.0mm 냉간 압연강으로 구성됩니다. 용접 후 전체 인클로저는 RAL 7035에서 탈지, 인산염 처리 및 정전기 분말 코팅(최소 70μm)을 거칩니다. 이 이중 레이어 보호 기능은 부식 환경에서 리벳 또는 볼트 조립 상자보다 훨씬 뛰어난 성능을 발휘합니다.

130° 개방형 힌지 도어: 전면 도어에는 130° 개방이 가능한 튼튼한 스테인리스 스틸 힌지가 장착되어 있으며 DIN 표준 핸들이 있는 3점 잠금 장치(상단, 중앙, 하단)가 있습니다. 문을 열지 않고도 검침할 수 있도록 투명한 계기창이 제공됩니다.

탈착 가능한 측면 및 후면 패널: 측면 패널과 후면 패널 모두 표준 육각 키를 사용하여 탈착 가능합니다. 이를 통해 설치 또는 유지 관리 중에 내부 구성 요소에 360° 접근이 가능합니다. 이는 저가형 배포 상자에서는 거의 볼 수 없는 기능입니다.

범용 장착 레일: 캐비닛 내부에는 천공형 장착 플레이트(나사 장착 장치용)와 탑햇 DIN 레일(스냅온 장치용)이 모두 장착되어 있습니다. 이 이중 시스템 설계는 모든 브랜드의 MCCB, MCB, 접촉기 또는 단자대를 수용합니다.

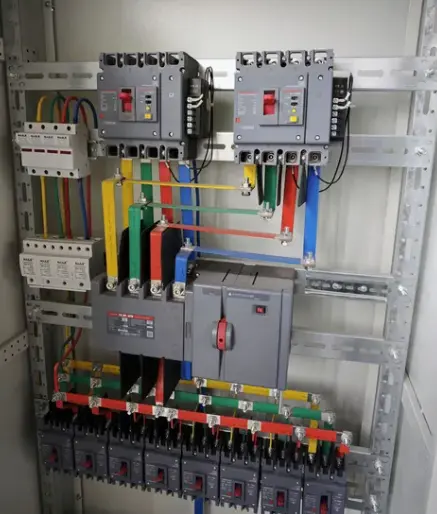

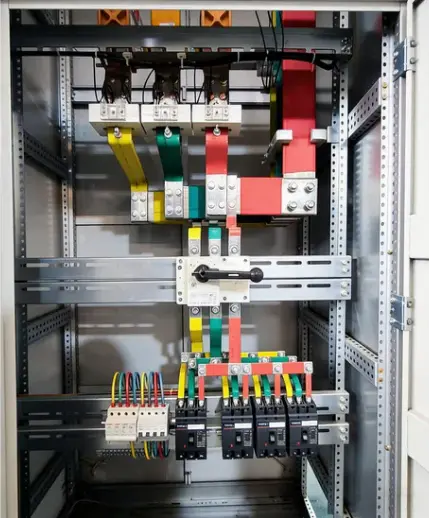

통합 중성 및 접지 버스바: 공장에서 설치된 구리 중성 바(최대 용량) 및 접지 바(절반 용량)는 50mm마다 미리 뚫린 연결 지점을 사용하여 인클로저의 전체 높이에 설치됩니다. 현장에서 별도의 버스바를 추가할 필요가 없습니다.

케이블 관리 시스템: 왼쪽과 오른쪽 모두에 수직 케이블 홈통이 있으며 각각 탈착식 덮개가 있습니다. 케이블 입구/출구 녹아웃은 상단, 하단 및 양쪽 측면 벽에 제공됩니다. 별도의 제어 배선 덕트는 저전압 배선을 전원 케이블과 분리합니다.

도어 인터록이 있는 수신 격리 스위치: 메인 수신 스위치 핸들은 전면 도어와 기계적으로 연동되어 있습니다. 메인 스위치가 OFF 위치에 있지 않으면 도어가 열릴 수 없습니다. 이 안전 기능은 실수로 충전부와 접촉하는 것을 방지합니다.

실크스크린 회로 라벨링: 모든 회로 위치는 내마모성 실크스크린 인쇄를 사용하여 내부 장착 플레이트에 명확하게 라벨링되어 있습니다. 라벨은 접착 스티커처럼 퇴색되거나 벗겨지지 않습니다.

제품 응용

XL-21 고정 배전함 개폐 장치는 다음 분야에서 널리 사용됩니다.

● 산업 플랜트 – 기계 공장, 조립 라인, 자재 취급 장비, 용접 스테이션(일반적으로 100A~630A 피더)

● 상업용 건물 – 쇼핑몰, 사무실, 소매점, 레스토랑(조명 및 일반 배전)

● 주거단지 – 아파트 층간분배, 커뮤니티시설, 주차장 조명

● 인프라 – 터널 조명, 요금소 전력, 가로등 제어 캐비닛

● HVAC 시스템 – 냉각 장치, 공기 조화 장치, 펌프실의 주요 배전반

● 임시 현장 전력 – 건설 트레일러, 이벤트 배전, 영화 제작 세트

이러한 모든 시나리오에서 배전 캐비닛은 더 복잡한 스위치기어가 따라올 수 없는 비용, 신뢰성 및 유지 관리 용이성의 균형을 제공합니다.

FAQ

XL-21 배전반의 정격 전류 범위는 무엇입니까?

XL-21 고정 배전함은 일반적으로 프로젝트 부하 및 회로 설계에 따라 100A에서 630A까지 구성할 수 있습니다.

Lugao는 내부 구성요소 레이아웃을 사용자 정의할 수 있나요?

예. 단일 라인 다이어그램에 따라 MCCB, MCB, 접촉기, 미터, 터미널, 버스바 및 케이블 입구 위치의 레이아웃을 사용자 정의할 수 있습니다.

견적을 위해 어떤 정보를 제공해야 합니까?

정격전압, 정격전류, 입출력 회로수, 차단기 사양, 보호 등급, 설치 유형, 수량 및 대상 포트를 알려주십시오.

생산 전에 배선 다이어그램을 제공할 수 있습니까?

예. Lugao는 고객 승인을 위해 생산 전에 레이아웃 도면, 배선도 및 기술 확인 문서를 제공할 수 있습니다.

XL-21 캐비닛은 실외 사용에 적합합니까?

표준 XL-21 캐비닛은 주로 실내에서 사용됩니다. 실외 애플리케이션의 경우 더 높은 IP 보호, 방수 구조 및 부식 방지 코팅을 맞춤화할 수 있습니다.

포장, 배송, 판매 후 및 FAQ

포장 및 배송

개별 포장:각 캐비닛은 VCI 방청 종이, 버블랩, 스트레치 필름으로 포장된 후 마지막으로 강철 가장자리 보호 장치가 있는 10mm 합판 상자에 배치됩니다.

배송 조건:FOB 닝보, CIF 주요 항구 또는 Ex-works.

리드타임:표준 구성의 경우 영업일 기준 15일(최대 10개 장치)

애프터 서비스 - 1년 보증

●보증 기간:시운전 후 12개월 또는 배송 후 18개월 중 먼저 도래하는 날짜.

●적용 범위:프레임 용접 균열, 코팅 불량(비연마성), 도어 인터록 결함, 배선 오류 등 제조 결함.

● 제외사항:부적절한 설치, 정격 전류를 초과하는 과부하, 물리적 충격, 지정되지 않은 화학 물질로 인한 부식 또는 불가항력으로 인한 손상.
