GCS 인출형 저압 패널 배전반

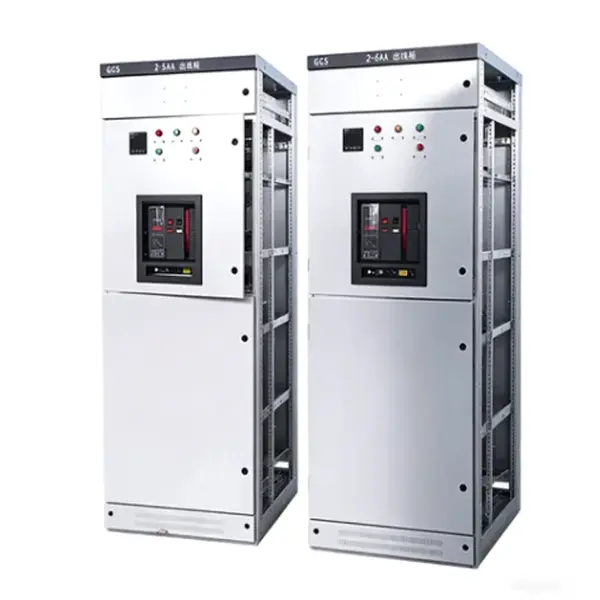

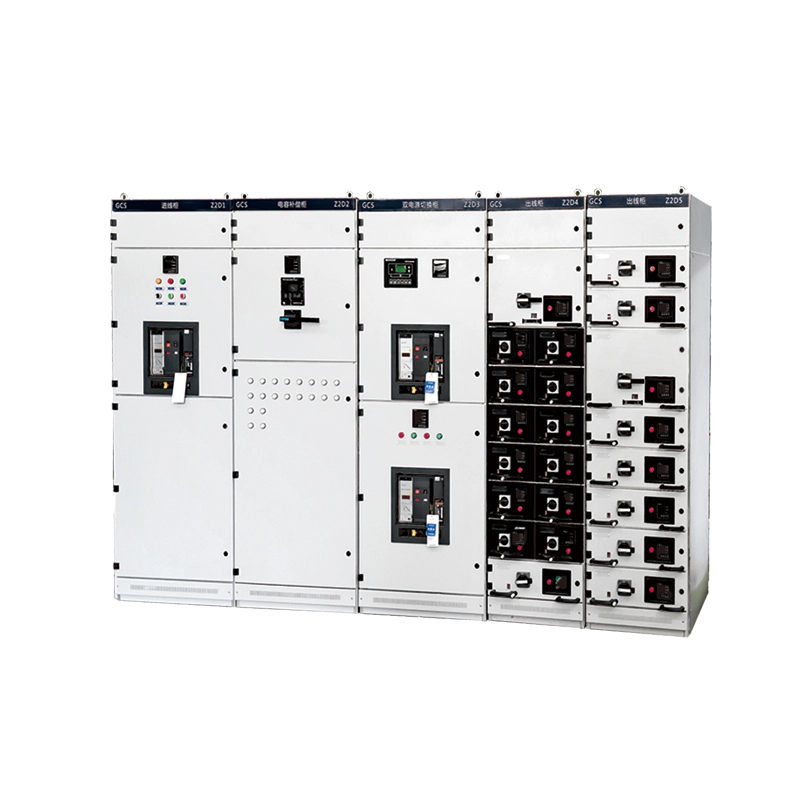

GCS 인출형 저전압 패널 스위치기어는 최대 400V의 정격 전압(1000V에 도달하는 절연 정격)과 최대 4000A의 수평 메인 버스바 정격 전류에서 작동하는 3상 AC 산업 시스템의 전력 수신, 분배 및 지능형 모터 제어를 위해 세심하게 설계된 고급 밀폐형 스위치기어 어셈블리입니다. 현대 저전압 배전 센터의 핵심 백본인 이 GCS 인출형 저전압 패널 개폐 장치는 공기 회로 차단기(ACB), 배선용 회로 차단기(MCCB), 접촉기, 열 과부하 계전기, 프로그래밍 가능한 논리 컨트롤러(PLC) 및 다기능 디지털 미터를 포함한 포괄적인 1차 및 2차 구성 요소 제품군을 표준화되고 완전히 상호 교환 가능한 모듈형 서랍 장치에 통합합니다.

제품 매개변수(사양)

아래는 표준 GCS 인출형 저압 판넬배전반의 기술사양표입니다.

제품 기능 및 응용

Q1: GCS 인출형 저압 판넬배전반의 뛰어난 기능적 특징은 무엇입니까?

A: GCS 인출형 저압 판넬배전반은 높은 호환성과 안전성이 특징입니다. 동일한 등급의 기능 서랍은 완전히 교체 가능하므로 긴급 교체 시 배선 오류가 발생하지 않습니다. 또한 "Off-Position-Test-On" 순서를 엄격하게 적용하는 정밀한 기계식 인터록 메커니즘을 갖추고 있어 작업자가 부하가 걸린 상태에서 회로를 연결하거나 연결을 끊는 것을 방지합니다. 또한 고급 환기 설계는 고전류 회로의 효과적인 열 방출을 보장합니다.

Q2: 이 스위치기어에 가장 적합한 시나리오는 무엇입니까?

A: 이 GCS 인출형 저전압 패널 배전반은 무정전 전력과 신속한 오류 복구가 요구되는 분야에 이상적으로 적합합니다. 일반적인 응용 분야에는 석유화학 정유소(펌프 및 압축기 제어용), 대규모 제조 공장(자동화된 생산 라인), 발전소 보조 시스템, 도시 철도 운송 및 상업용 타워 변전소가 포함됩니다. 인출형 설계 덕분에 가동 중지 시간을 최소화해야 하는 모든 미션 크리티컬 환경에서 선호되는 선택입니다.

생산 세부사항

1. 캐비닛 프레임 제작 – 정밀 엔지니어링 구조

Lugao Power의 GCS 인출형 저전압 패널 개폐 장치의 인클로저는 뛰어난 평탄도와 구조적 무결성을 위해 선택된 고품질 냉간 압연 강판으로 시작됩니다. 모든 강철 패널은 수입된 CNC 터렛 펀칭 및 벤딩 센터를 통해 가공되어 굽힘 각도 정확도 ±0.5° 이내, 구멍 위치 정밀도 ±0.1mm 이내를 달성합니다. 성형 후 프레임은 탈지, 산 세척, 인산염 처리, 정전 에폭시 분체 코팅 등 다단계 표면 처리를 거친 후 180~200°C에서 구워 단단하고 부식 방지 마감 처리됩니다. 조립된 캐비닛은 IP30~IP40 보호를 달성하여 먼지, 습기 및 우발적인 접촉으로부터 내부 구성 요소를 효과적으로 보호합니다.

2. 부스바 시스템 – 고전도 구리 코어

모든 메인, 수직 및 분기 버스바는 순도 99.95% 전해 구리(T2 등급)로 제작되어 전도도 ≥ 98% IACS를 보장합니다. 버스바 표면은 주석 도금, 은도금 또는 고전압 등급 열수축 절연 슬리브로 덮는 다층 처리를 거쳐 산화를 방지하고 열 분산을 향상시킵니다. 각 부스바 조인트는 보정된 토크 도구로 조여지고 추적성이 표시되어 장기적인 신뢰성을 손상시킬 수 있는 국지적 핫스팟을 제거합니다.

3. 서랍 조립 - "3단계" 튜닝 절차

모든 인출 기능 장치는 독점적인 3단계 슬라이드 튜닝을 거칩니다.

1: 가이드 레일은 초기 정렬을 위해 수동으로 장착 및 조정됩니다.

2: 기계적 부드러움과 걸쇠 맞물림을 확인하기 위해 무부하 조건에서 서랍을 삽입하고 빼냅니다.

3: 전기 연속성 테스트에서 드로어는 1차 및 2차 플러그인 접촉 저항을 모니터링하면서 여러 번 순환됩니다. 원활한 운영 기준을 충족하는 장치만 승인됩니다.

이 엄격한 절차를 통해 각 서랍이 쉽게 미끄러지며 전체 이동 범위에서 완벽한 전기 접촉을 유지합니다.

4. 경쟁 우위 – 엄격한 허용 오차 및 우수한 접촉

표준 시장 대안과 비교할 때 Lugao Power의 제조 장점은 실질적이고 측정 가능합니다.

가이드-트랙 공차 제어: 서랍 메커니즘 간격을 ±0.5mm(업계 공통은 ≥±1.0mm)로 유지합니다. 이렇게 더 엄격해진 허용 오차는 작동 중에 서랍이 진동하거나 처지는 것을 방지하여 1차 접점 마모 및 과열의 주요 근본 원인을 직접적으로 제거합니다.

은도금 기본 커넥터: 모든 플러그인 접점은 구리 합금으로 제작되었으며 ≥6μm 두께의 은도금 층으로 마감되었습니다. 은의 낮은 접촉 저항과 우수한 산화 방지 특성은 연결 지점의 전력 손실을 크게 줄여 전체 GCS 인출형 저압 패널 배전반의 장기적인 열 안정성과 에너지 효율성을 향상시킵니다.

인증 및 품질 보증

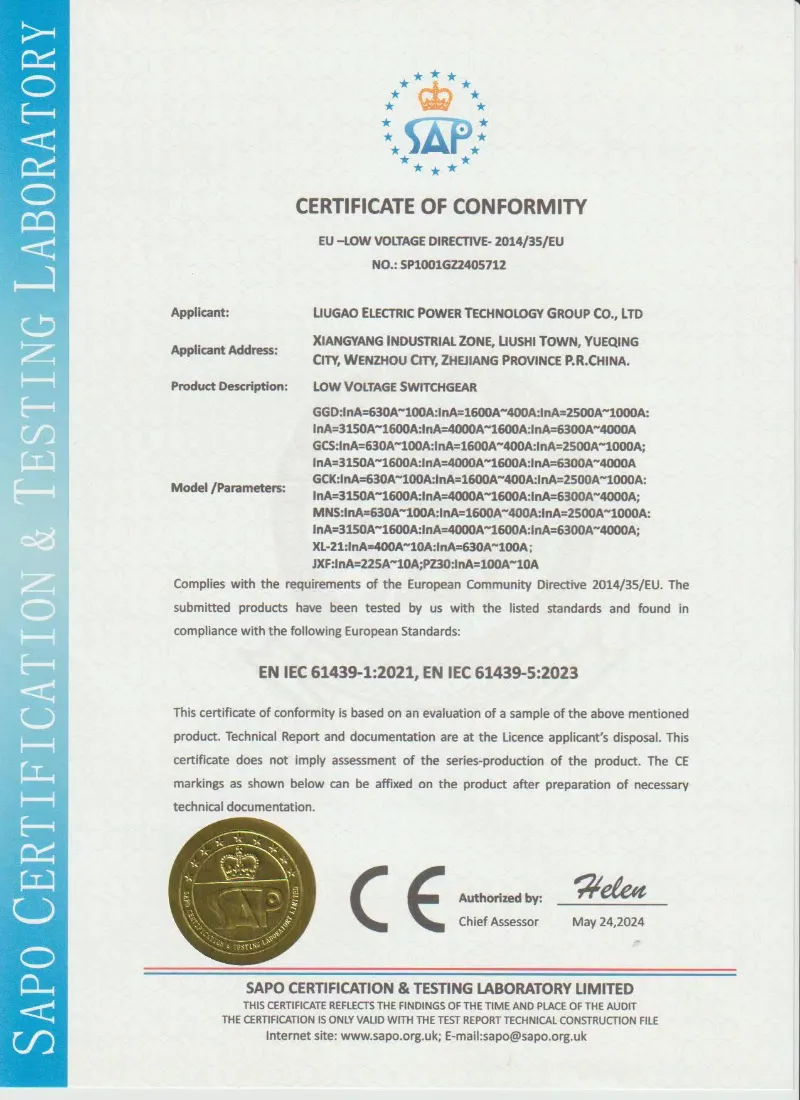

Lugao는 프로젝트 기술 요구 사항 및 IEC 61439-1/2 및 GB/T 7251과 같은 적용 가능한 저전압 스위치기어 표준에 따라 GCS 인출형 저전압 스위치기어를 제조합니다. 확인된 기술 계약에 따라 배송 전에 정기 검사 및 테스트 보고서가 제공될 수 있습니다.

• IEC 61439-1/2 기반 설계 및 테스트
• GB/T 7251 기반 제조 및 검사
• 상용주파 내력시험
• 절연저항 시험
• 서랍 유닛의 기계적 작동 테스트
• 인터록 기능 점검
• 2차 배선 및 기능 동작 테스트
• 부스바 연결 토크 검사
• 선적 전 정기 테스트 보고서
• 요청 시 공장 검사 사진 제공 가능



포장, 배송 및 애프터 서비스

포장 및 배송:

각 GCS 인출형 저전압 패널 개폐 장치는 먼저 습기와 먼지를 차단하기 위해 PE 필름으로 포장된 다음 강철 끈으로 강화된 훈증 소독된 견고한 목재 상자에 포장됩니다. 민감한 전자 부품에는 진공 밀봉 포장을 사용하고, 운송 충격으로 인한 손상을 방지하기 위해 완전히 밀봉된 보호 모서리를 사용합니다. 표준 배송은 20GP/40HQ 컨테이너를 통해 이루어지며, 귀하의 투자를 완벽하게 보호하기 위해 세계 최고의 해상 보험사에 의해 배송이 보장됩니다.




판매 후 서비스:

Lugao Power Co., Ltd.는 시운전일로부터 12개월(또는 배송일로부터 18개월 중 먼저 도래하는 날짜)의 포괄적인 보증을 제공합니다. 당사의 서비스에는 연중무휴 기술 핫라인 지원, 원격 비디오 안내, 필요한 경우 인증된 엔지니어의 현장 서비스가 포함됩니다. 정상적인 작동 조건에서 성능 장애가 발생할 경우 당사는 무료로 수리 또는 교체 부품을 제공합니다.




고객 질문 및 답변

Q: GCS 인출형 저압 패널 배전반은 기존 버스웨이 시스템과 호환됩니까?

A: 예, 호환성은 엄격하게 준수됩니다. 이 GCS 인출형 저전압 패널 개폐 장치의 연결 라이저 플랜지를 구성하여 업스트림 변압기 및 다운스트림 버스웨이 인터페이스와 완벽하게 정렬됩니다. 기술 확인 단계에서 현장 배전반 레이아웃 도면을 제공해 주시면 연결 지점을 맞춤화할 수 있습니다.




Q: 작동 중에 서랍이 고장나면 어떻게 되나요? 완전히 종료하지 않고 문제를 해결할 수 있나요?

A: 바로 빠른 핫스왑이 핵심 장점입니다. 해당 특정 구획 내의 회로 차단기를 "끄기"로 설정하고 결함이 있는 장치를 빼내고 동일한 등급의 예비 장치를 밀어 넣기만 하면 됩니다. 나머지 GCS 인출형 저전압 패널 배전반은 계속 작동하여 몇 분 내에 전력을 복원합니다.




Q: 버스바 챔버 유지 관리 중 아크 플래시 사고를 어떻게 방지합니까?

A: 안전이 가장 중요합니다. 메인 및 브랜치 버스바 구획은 완전히 구획되어 있습니다. 인출 유닛 챔버와 수직 부스바 챔버 사이에 아크 방지 장벽을 설치합니다. 버스바 섹션에 접근할 때 인접한 모든 기능 장치는 "연결 해제/테스트" 위치에서 안전하게 자물쇠로 잠글 수 있습니다.
