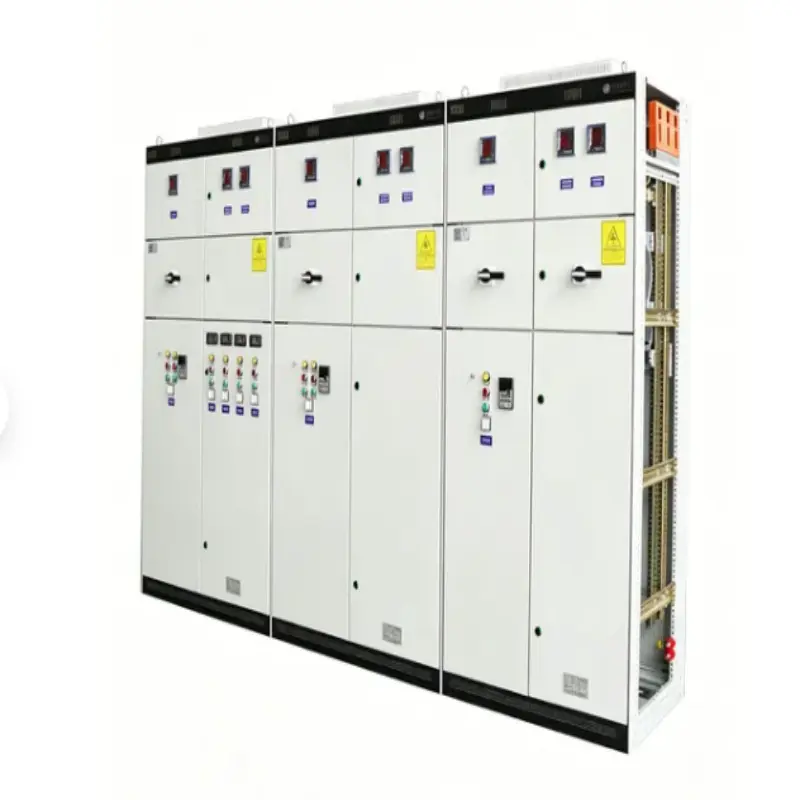

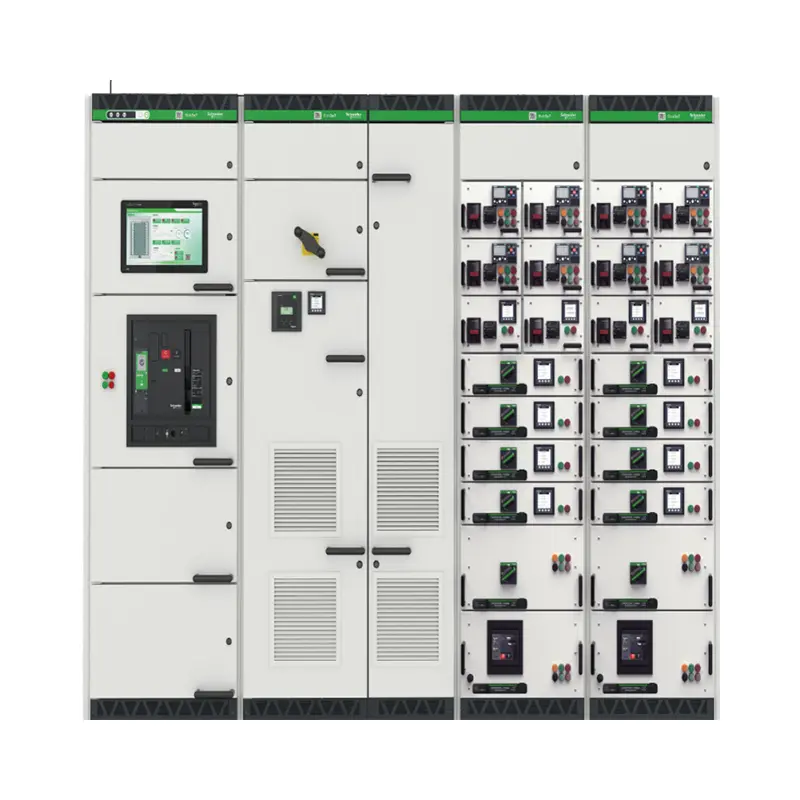

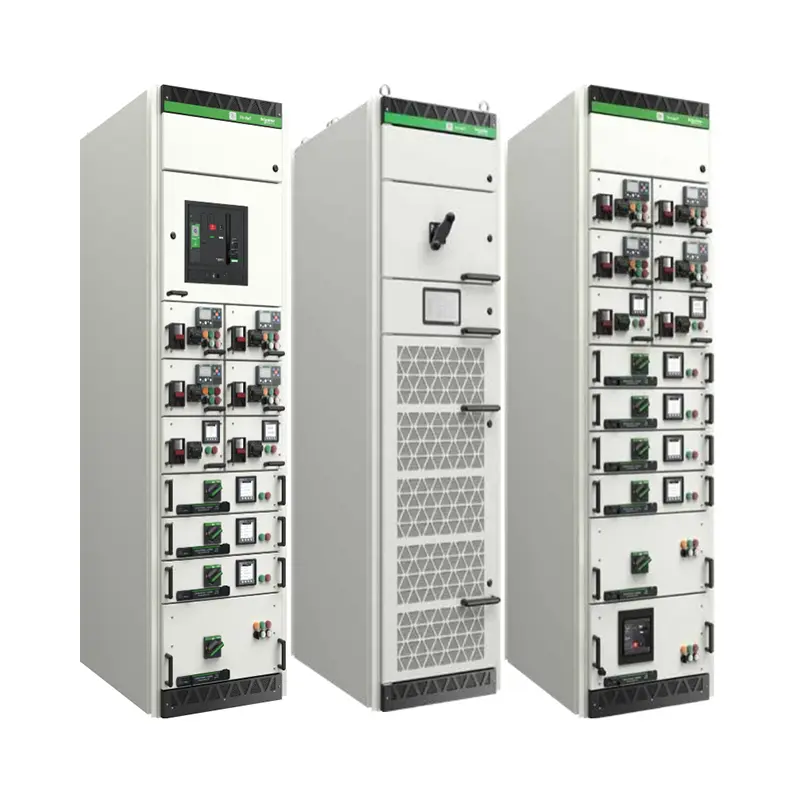

지능형 배전 서랍형 패널 배전반

Lugao Power Co., Ltd.는 차세대 지능형 배전 서랍형 패널 배전반을 선보입니다. 철회 가능한 기능 장치, 계량 장치 및 옵션 통신 모듈을 사용하여 적절한 격리 후 현장 안전 절차에 따라 더 쉬운 검사, 유지 관리 및 시스템 모니터링을 지원합니다.

문의 보내기

제품 설명

루가오전력(주)의 지능형 배전 서랍형 패널 개폐 장치는 지능형 보호, 계량 및 통신을 결합한 고성능 저전압 어셈블리입니다. 기존의 고정 패널과 달리 이 서랍형 버전은 전체 시스템을 종료하지 않고도 각 회로 장치를 삽입하거나 제거할 수 있습니다. 각 서랍에는 전용 회로 차단기, 컨트롤러 및 센서가 들어 있습니다. "지능형" 기능은 내장된 전력 품질 분석기, Modbus TCP/IP 또는 Profibus 통신 및 자동 오류 경고에서 비롯됩니다. 그만큼배전반AC 690V, 50/60Hz 시스템, 정격 전류 최대 6300A에 적합합니다. IEC 61439-1/2 및 GB/T 7251 표준을 충족합니다.

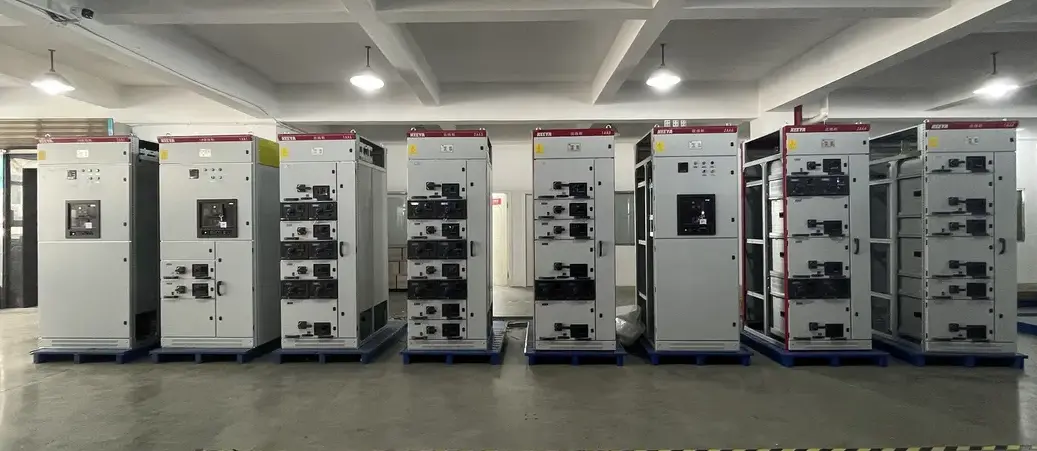

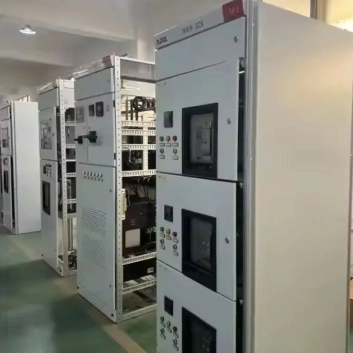

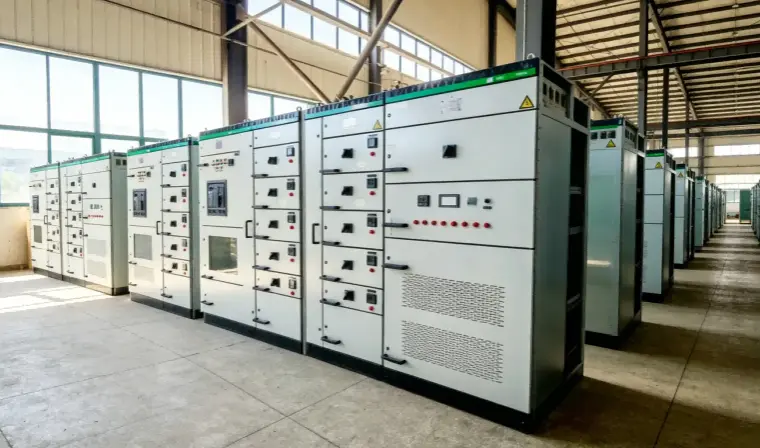

Intelligent Power Distribution Drawer Type Panel Switchgear

제품특징 및 활용방법 (Q&A 형식 포함)

이 섹션에서는 일반적인 구매자 우려 사항을 다루고 지능형 배전 서랍형 패널 스위치기어의 엔지니어링 장점을 강조합니다.

Q1: 서랍 메커니즘은 어떻게 유지 관리를 개선합니까?

A: 이 장치에는 기계식 인터록이 있는 3위치 서랍(연결/테스트/분리)이 있습니다. 인접한 회로를 끄지 않고도 60초 이내에 결함이 있는 서랍을 교체할 수 있습니다. 이는 중요 시설을 위한 지능형 배전 서랍식 패널 배전반의 주요 이점입니다.

Q2: 어떤 "지능형" 기능이 내장되어 있나요?

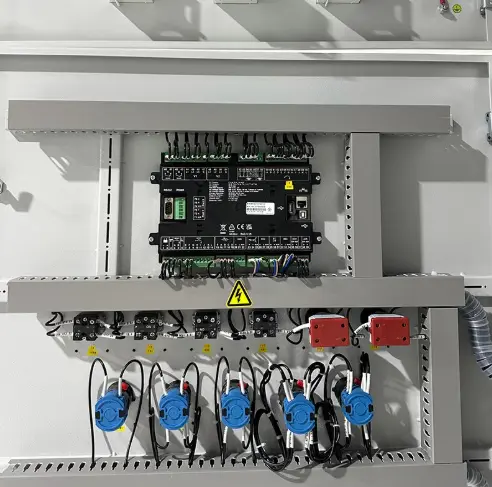

A: 실시간 전압, 전류, 역률 및 고조파 모니터링. 과부하, 단락 또는 온도 상승에 대한 자동 경보. 데이터 로그는 RS485 또는 이더넷을 통해 내보낼 수 있습니다. 중앙 SCADA 시스템에서 원격 트립/폐쇄 제어.

Q3: 여러 번 삽입한 후에도 서랍 메커니즘이 안정적입니까?

답: 그렇습니다. 각 서랍은 성능 저하 없이 5,000번의 기계적 작동과 1,000번의 전기적 작동을 테스트했습니다. 접점은 스프링이 장착된 압력으로 은도금되어 있습니다.

Q4: 이 제품은 어디에 설치할 수 있나요?

신청 목록:

1. 데이터 센터: 중복 전원 경로 및 최소 MTTR(평균 수리 시간)을 위한 것입니다.

2. 병원: 중요한 생명 유지 회로에는 중단 없는 전력이 필요합니다.

3. 산업 플랜트: 컨베이어, 펌프, 압축기용 모터 제어 센터(MCC).

4. 상업 단지: 쇼핑몰 조명 및 HVAC 배전.

5. 재생 에너지: 스마트 그리드 피드백을 통한 태양광/풍력 통합.

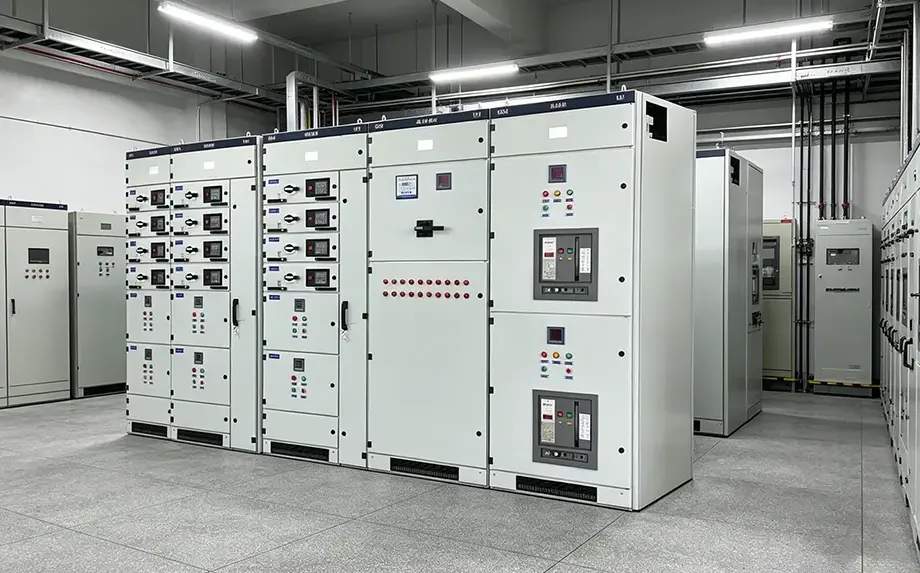

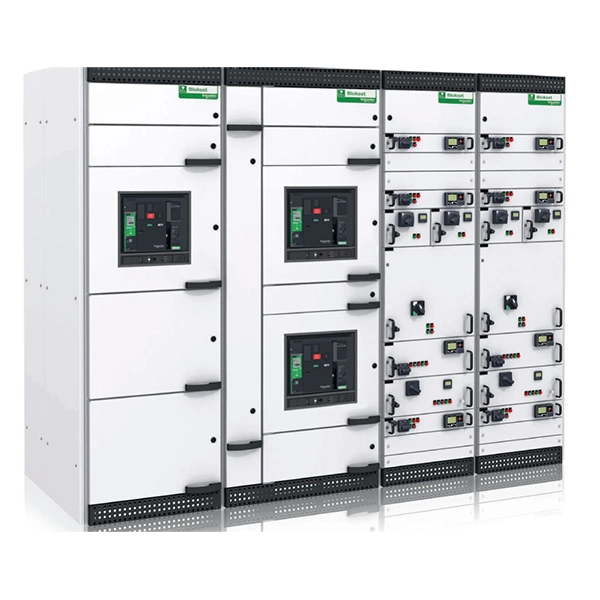

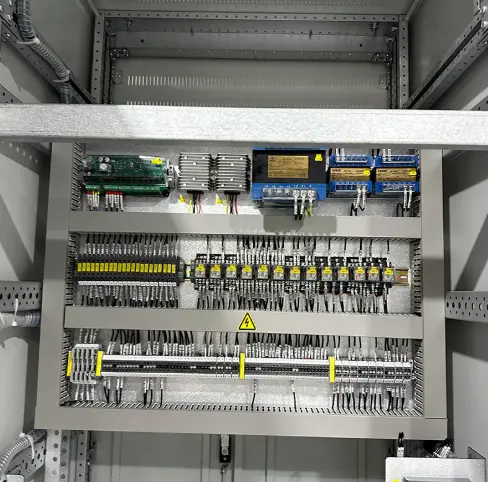

Intelligent Power Distribution Drawer Type Panel Switchgear

제품 매개변수(사양)

매개변수	사양
정격절연전압(Ui)	1000V
정격 작동 전압(Ue)	380V / 690V AC
정격 임펄스 내전압(Uimp)	12kV
정격 전류(버스바)	최대 6300A
정격전류(서랍별)	160A – 1600A(맞춤형)
서랍장 수	패널당 8~24개 단위
단락 내성(Icw)	1초 동안 100kA
보호 등급	IP40 / IP54(옵션)
내부 분리	양식 3b/양식 4b(IEC 61439-2)
통신 프로토콜	Modbus RTU, Profibus DP, IEC 61850(옵션)
작동 온도	-5°C ~ +40°C
상대습도	≤95%(비응축)
