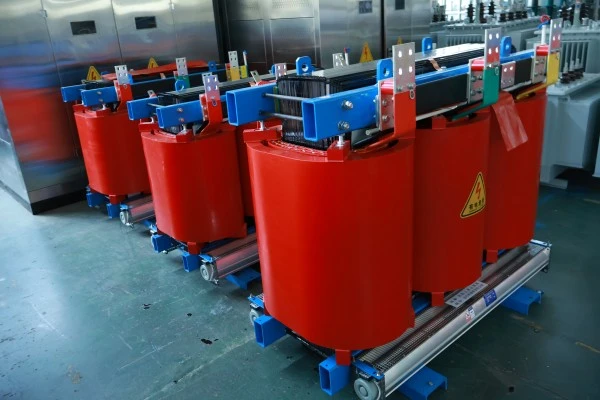

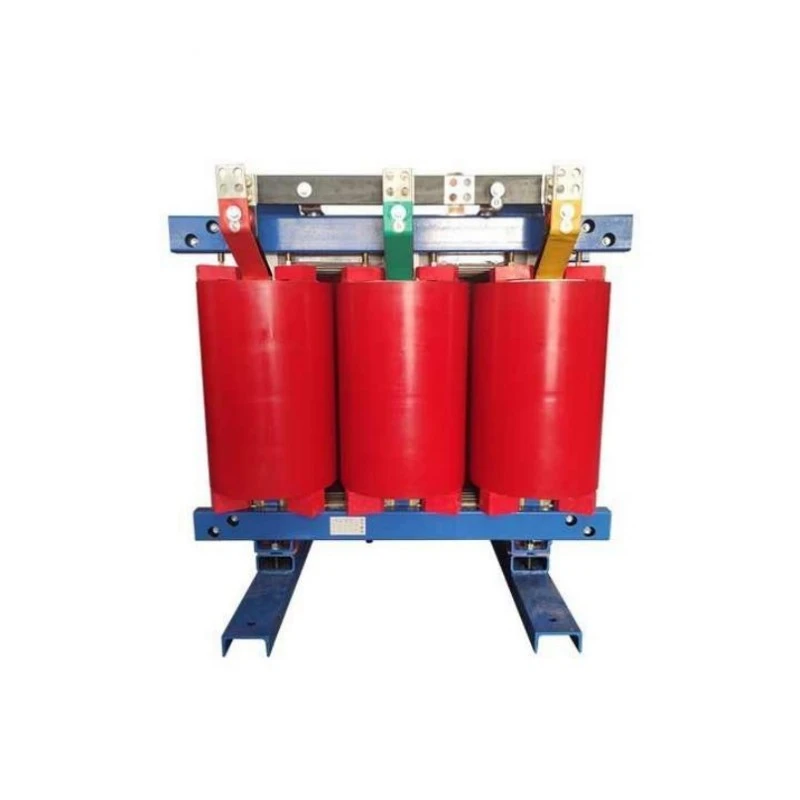

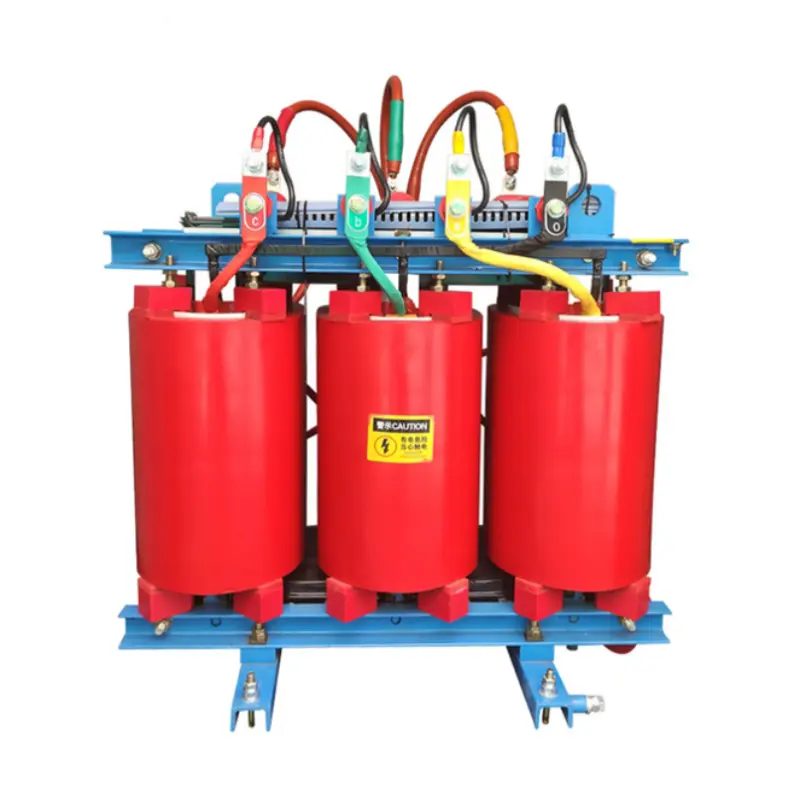

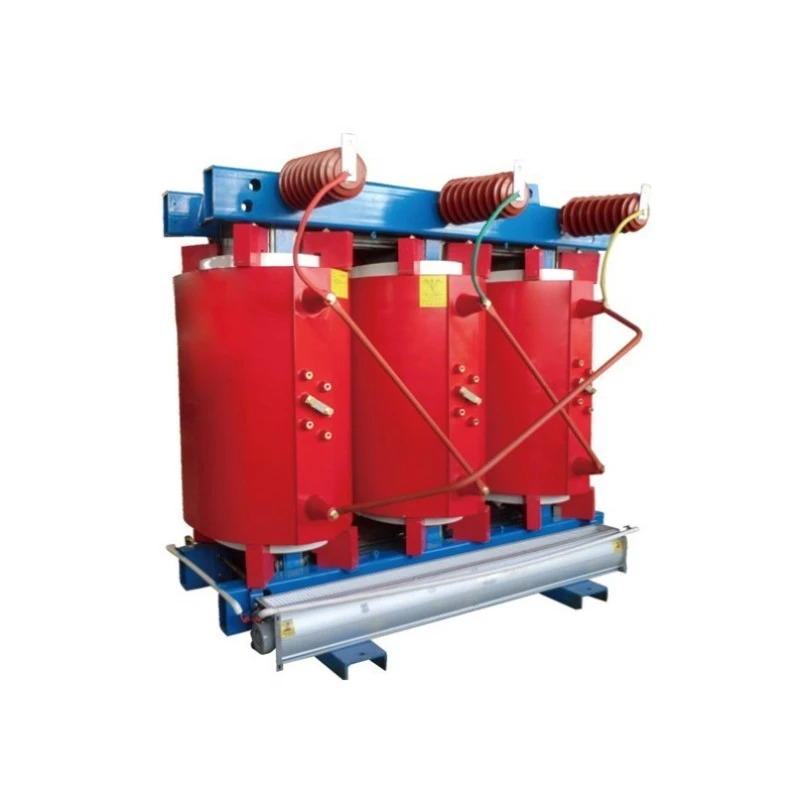

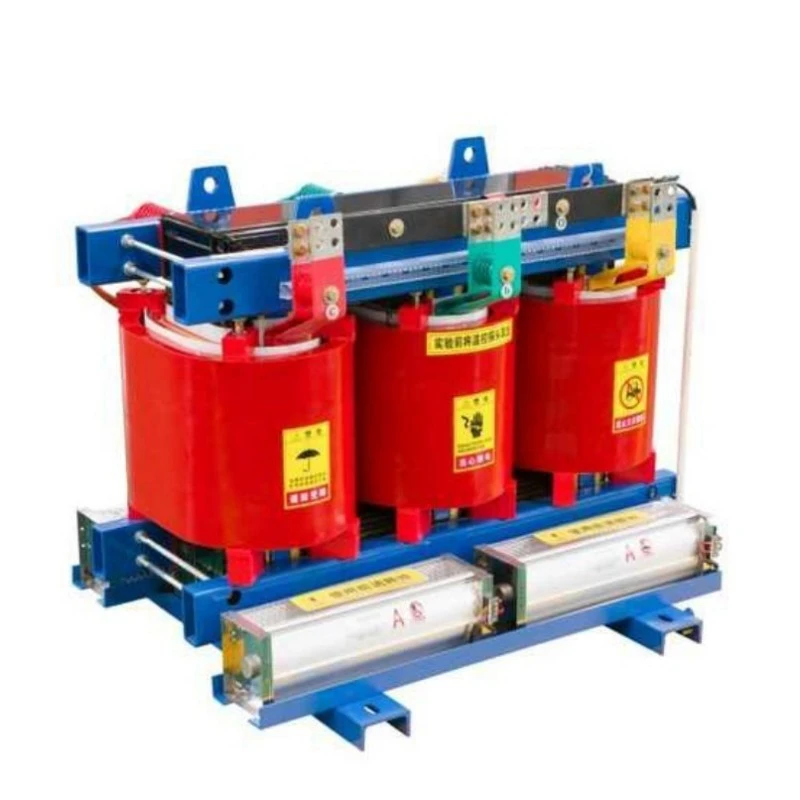

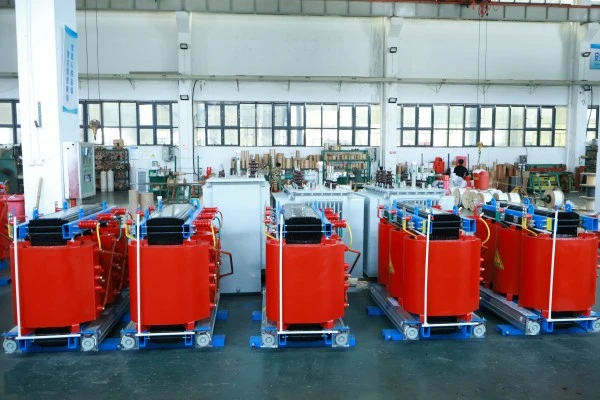

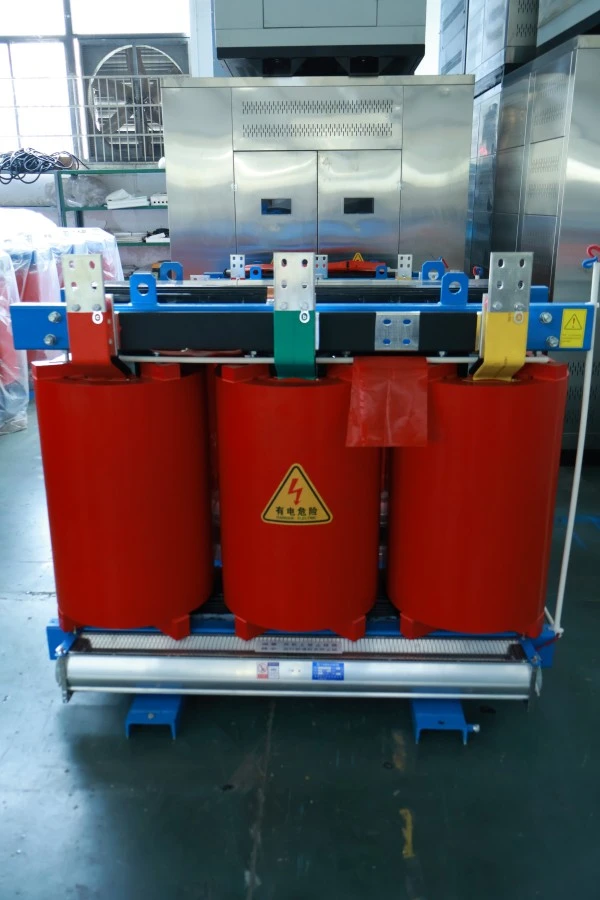

SCB13 구리 권선 건식 전력 변압기

그것은 무엇입니까?

SCB13 시리즈는 3상, 수지 주조 절연, 구리 권선입니다.건식 전력 변압기. 명칭에서 "SC"는 주조 수지(에폭시 수지 진공 주조)를 나타내고, "B"는 호일 권선을 나타내며, "13"은 성능 수준을 나타냅니다. 이는 손실 값이 국가 표준 GB 20052-2020의 레벨 1 에너지 효율 요구 사항을 충족함을 의미합니다. 코어 전도성 재료는 알루미늄이나 구리 피복 알루미늄이 아닌 고순도 무산소 구리입니다.

그것은 무엇을 합니까?

1. 전압 변환 : 고전압(10kV, 35kV)을 저전압(400V, 690V)으로 변환하거나 필요에 따라 승압하여 다양한 장비의 전압 요구 사항을 충족합니다.

2. 배전 : 배전 시스템의 핵심 장치로 산업플랜트, 상업단지, 고층빌딩, 풍력발전단지 등 다수의 부하에 전력을 안전하게 전달합니다.

3. 안전한 전원 공급 : 불연성 에폭시 수지 고체 절연체로 내부 결함이 발생하더라도 기름이 분사되거나 화재가 발생하지 않으므로 실내 설치나 화재 안전 요구 사항이 엄격한 장소에 특히 적합합니다.

4. 조용한 작동: 작동 소음은 기존의 유침 변압기보다 훨씬 낮으므로 주거 지역, 병원, 사무실 건물 및 기타 소음에 민감한 환경에 적합합니다.

간단히 말해서, SCB13 구리 권선 건식 전력 변압기는 높은 에너지 효율, 전체 구리 코어, 저소음 및 난연성 안전성을 통합한 현대적인 배전 핵심 장치입니다.

제품 장점

일반 건식 변압기와 비교하여 이 제품은 다음과 같은 5가지 핵심 장점을 제공합니다.

전체 구리 권선, 우수한 전도도:모든 고전압 및 저전압 권선은 무산소 구리 막대로 만든 에나멜 직사각형 구리선 또는 구리 호일을 사용하여 감겨 있습니다. 구리의 저항률(약 0.0172Ω·mm²/m)은 알루미늄(약 0.0283Ω·mm²/m)보다 훨씬 낮습니다. 따라서 동일한 단면의 구리 권선은 저항이 낮고 발열이 적으며 전력 변환 효율이 높습니다. 장기간 운영을 통해 절감되는 전기료는 초기 투자금 차이를 훨씬 초과합니다.

레벨 1 에너지 효율성, 국가 이중 탄소 전략 준수:SCB13 손실 수준은 국가 레벨 1 에너지 효율 표준을 충족하도록 엄격하게 설계되었습니다. 무부하 손실은 SCB12보다 약 10% 낮고, 부하 손실은 5% 이상 낮습니다. 연간 8,000시간을 가동하는 1,000kVA 변압기의 경우 연간 10,000위안 이상의 전기 비용을 절약할 수 있으며, 표준 변압기와 비교한 가격 차이를 3~5년 내에 회수할 수 있습니다.

에폭시 수지 진공 주조, 안정적인 절연:권선은 진공 상태에서 수입된 Huntsman(또는 동급 품질) 에폭시 수지로 주조 및 경화되어 기포를 완전히 제거합니다. 경화된 절연층은 높은 기계적 강도, 열 충격 저항, 균열 저항 및 습기/먼지 보호 기능을 갖추고 있습니다. 부분 방전은 국가 표준보다 훨씬 우수한 5pC 이하로 제어됩니다.

강력한 과부하 용량, 변동하는 부하에 적응:자연 냉각 상태에서는 10% 과부하 상태에서 장기간 작동할 수 있습니다. 강제 공랭(팬 설치)을 사용하면 출력 용량을 정격 값의 120% 이상까지 늘릴 수 있습니다. 계절별 부하 피크(예: 여름철 에어컨 사용)의 경우 즉각적인 용량 증가가 필요하지 않습니다.

방습 및 오염 방지, 강력한 환경 적응성:에폭시 수지 주조 권취 표면은 부드럽고 조밀하며 흡습성이 없습니다. 상대습도 100% 환경에서 셧다운 후에도 예열 없이 최대 부하로 바로 시동이 가능하다. 특히 지하 유통실, 해안의 고염분무 지역 및 화학 공장과 같은 습하거나 부식성 환경에 적합합니다.

제품특징

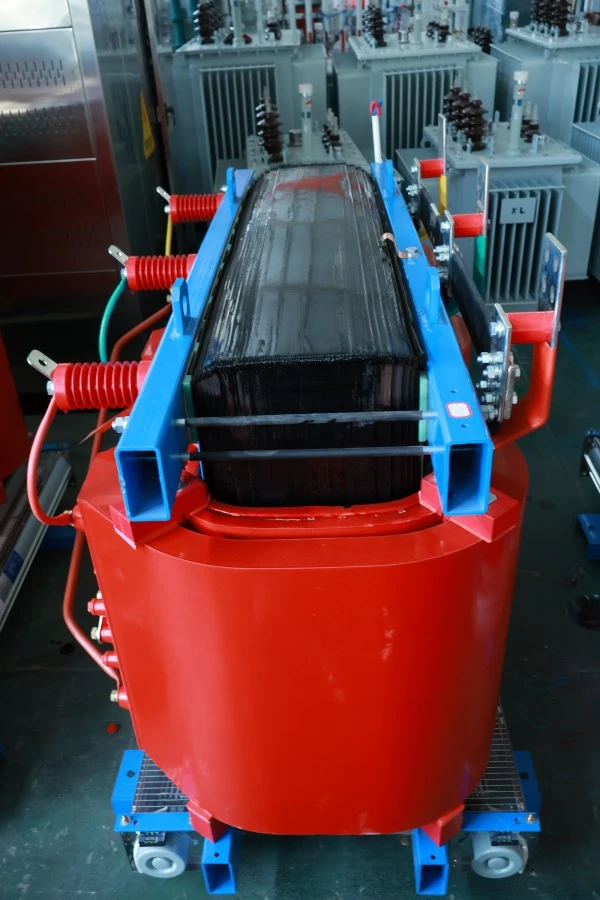

코어 구조: 고강도 타이 스트랩 또는 플레이트로 고정된 코어 사지 및 요크와 함께 45° 완전 마이터링된 스텝 랩 라미네이션 기술을 사용합니다. 고투과성 방향성 규소강(B30R090 이상)을 적용하여 히스테리시스 및 와전류 손실을 모두 최소화합니다.

저전압 권선: 구리 호일로 감겨 있고 끝 부분이 수지 엔드 링으로 고정되어 있습니다. 구리 호일 폭은 권선 높이와 동일하여 균일한 축 방향 전류 분포를 제공하고 단락 전자기력에 대한 매우 높은 저항을 제공합니다. 층 절연은 사전 함침된 DMD 재료를 사용합니다.

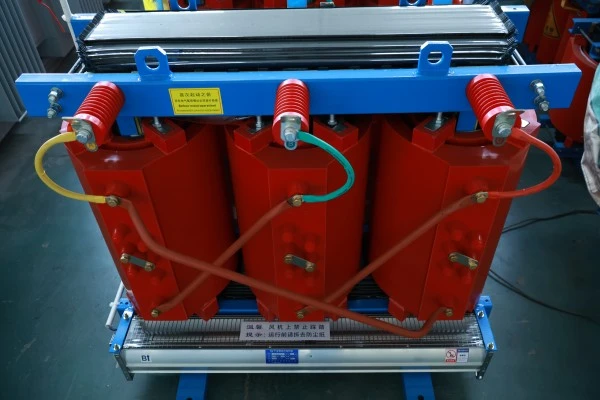

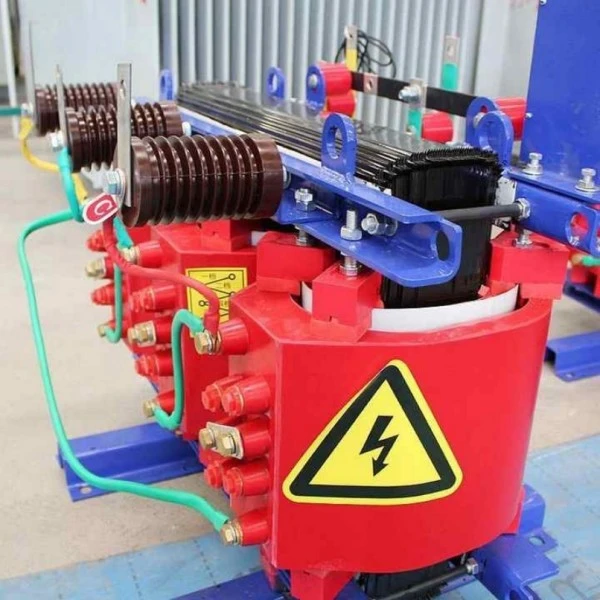

고전압 권선: 클래스 H 에나멜 직사각형 구리선을 사용하여 층상 세그먼트로 감겨 있으며 각 층 사이에 수지 주조가 되어 견고한 유리 섬유 강화 에폭시 수지 복합 절연체를 형성합니다. 임펄스 전압 분포를 개선하기 위해 탭이 권선 중앙에서 나옵니다.

온도 제어 및 보호 시스템: 각 위상 권선에는 실시간 핫스팟 온도 모니터링을 위한 PT100 백금 RTD가 사전 내장되어 있습니다. 함께 제공되는 지능형 온도 컨트롤러 기능: 디지털 코일 온도 표시, 과열 경보(조정 가능한 설정점), 과열 트립 출력 및 자동 팬 시작/중지(강제 공기 냉각이 옵션으로 설치된 경우).

인클로저 옵션: 옵션 IP20(고체), IP23(수직 낙수) 또는 IP40(작은 입자) 보호 등급 인클로저는 스테인리스 스틸, 알루미늄 합금 또는 분말 코팅 냉간 압연 강철로 제작됩니다. 인클로저에는 환기구와 연동 도어 잠금 장치가 있습니다.

연결 및 설치: 고전압측은 실리콘 고무로 완전 차폐/완전 절연 케이블 단자 또는 기존 단자를 사용합니다. 저전압측은 주석도금 구리 버스바를 사용합니다. 변압기 바닥에는 채널 강철 베이스와 롤러가 장착되어 있어 쉽게 위치를 지정하고 이동할 수 있습니다.

제품 응용

SCB13 구리 권선 건식 전력 변압기는 다음 시나리오에 이상적입니다.

고층 건물 및 상업 센터: 지하 또는 장비층 배전실에 설치되어 엘리베이터, HVAC, 조명 및 방화 시스템에 전력을 공급합니다. 불연성 특성은 건물 화재 규정을 충족하며, 저소음으로 위층 거주자에게 방해가 되지 않습니다.

산업 및 광업 기업: 자동차 제조 공장, 전자 부품 공장, 정밀 가공 작업장의 배전 시스템. 전체가 구리 권선으로 되어 있어 잦은 모터 시작/정지로 인한 전류 서지를 견딜 수 있어 우수한 전압 안정성을 제공합니다.

재생에너지 : 분산형 PV 발전소용 승압계통 연결, 풍력발전단지용 보조전력 변압기, 에너지 저장 시스템용 절연 변압기. 높은 에너지 효율은 전력 변환 손실을 줄입니다.

교통 인프라 : 지하철 역용 변압기, 고속철도 신호 건물용 전원 공급 장치, 공항 터미널 배전 센터, 항만 전력 시스템. 내습성 및 단락 내성 기능은 철도 운송의 높은 신뢰성 요구 사항을 충족합니다.

데이터 센터 및 통신 기지국: 서버, 스위치 및 UPS 시스템에 깨끗하고 안정적인 전력을 제공합니다. 조용한 작동(일반적으로 55dB 미만)은 데이터 센터 직원을 방해하지 않습니다.

생산 세부사항

저전압 동박 권선 공정

저전압 권선은 특수 호일 권선 기계에서 전폭 구리 호일을 사용하여 감겨 있습니다. 코로나 방전을 방지하기 위해 구리 호일 가장자리를 둥글게 처리했습니다. 각 회전마다 DMD 사전 함침 절연 종이가 층 사이에 자동으로 배치되고 온라인 장력 제어로 구리 호일이 단단히 감겨집니다. 와인딩이 완료된 후 전체 어셈블리는 에폭시 수지 진공 주조용 금형에 배치되어 모놀리식 공극 없는 구조를 형성합니다. 이 공정은 권선형 구조에 비해 저전압 권선의 단락 내량을 30% 이상 향상시킵니다.

고전압 세그먼트 레이어 권선

고전압 권선은 4~6개의 세그먼트(팬케이크)로 나뉘며, 각 세그먼트는 2~4개의 레이어로 추가로 나뉩니다. 세그먼트 사이의 덕트(또는 공기 채널)는 열 방출을 향상시키는 반면, 레이어링은 층간 전압을 감소시킵니다. 탭은 특정 세그먼트의 특정 회전에서 수행되며 다양한 색상의 리드로 표시됩니다. 모든 연결에는 아르곤 아크 용접 또는 냉압 용접이 사용되어 접촉 저항을 최소화합니다.

코어 소음 감소 처리

코어 적층이 완료된 후 코어 전체에 특별히 고안된 소음 감소 절연 바니시가 진공 압력으로 함침되어 실리콘 강판 사이, 시트와 클램핑 부품 사이의 미세 진동을 감쇠시킵니다. 고온 실리콘 고무 쿠션은 코어와 권선 사이, 권선과 클램핑 부품 사이에 배치됩니다. 이러한 처리를 통해 무부하 소음을 가정용 냉장고의 윙윙거리는 소리와 비슷한 55dB(315kVA 이하) 이하로 유지할 수 있습니다.

종합적인 공장 테스트

모든 SCB13 구리 권선 건식 전력 변압기는 공장에서 출고되기 전에 다음 테스트를 거칩니다. 권선 저항 측정; 전압 비율 측정 및 벡터 그룹 검증; 단락 임피던스 및 부하 손실 측정; 무부하 전류 및 무부하 손실 측정; 절연 저항 및 유전 손실 인자 측정; 인가 내전압 시험; 유도전압 내전압 시험; 부분 방전 측정. 테스트 데이터는 자동으로 기록되며 공장 테스트 보고서가 배송과 함께 제공됩니다.

제품 매개변수(사양)

포장 및 애프터서비스

포장방법

1. 방수 PE 필름으로 포장된 변압기 본체, 중요한 부분은 부드러운 보호 패딩으로 덮여 있습니다.

2. 지게차 취급을 위해 팔레트 바닥이 있는 견고한 수출용 합판 상자에 포장됩니다.

3. 운반 중에 진동으로 인한 손상을 방지하기 위해 발포 폴리우레탄 또는 벌집형 판지 완충재를 채운 상자 내부.

4. 외부의 명확한 표시: 무게 중심, 리프팅 포인트, 습기 방지, 기울어지지 않음.

애프터 서비스

1. 무료 보증 기간: 배송일로부터 12개월입니다.

2. 보증기간 내 설계, 재질, 제조상의 결함으로 발생한 고장은 당사에서 무상으로 수리 또는 교환해 드립니다(합당한 운송비 포함).
