소형 밀봉 완전 절연 RMU

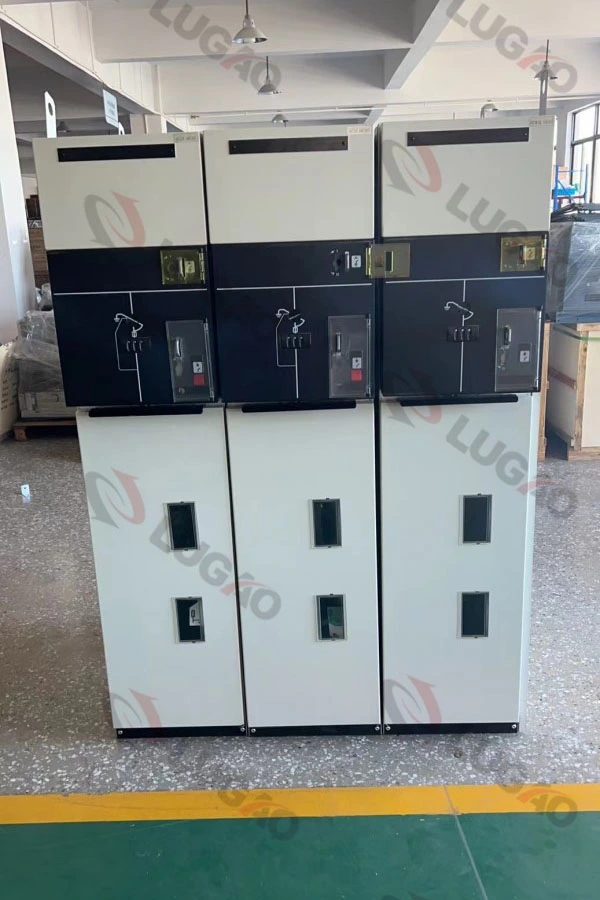

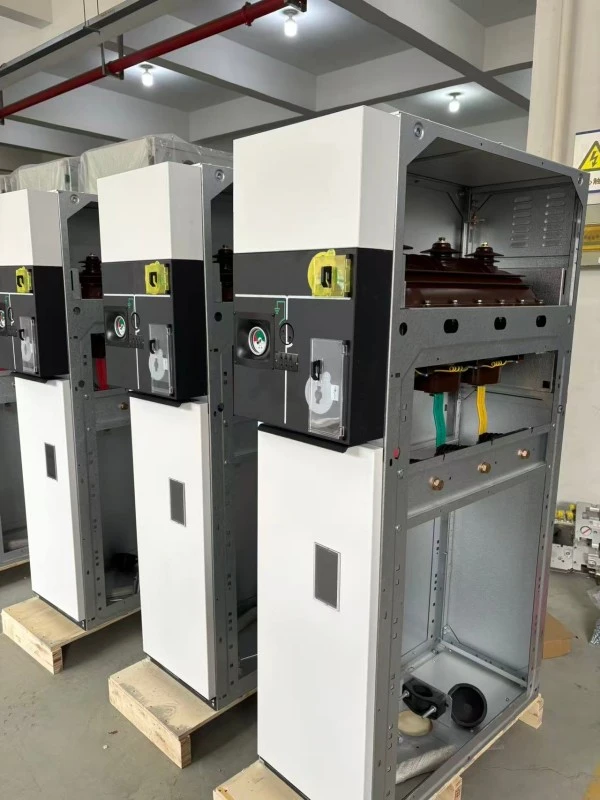

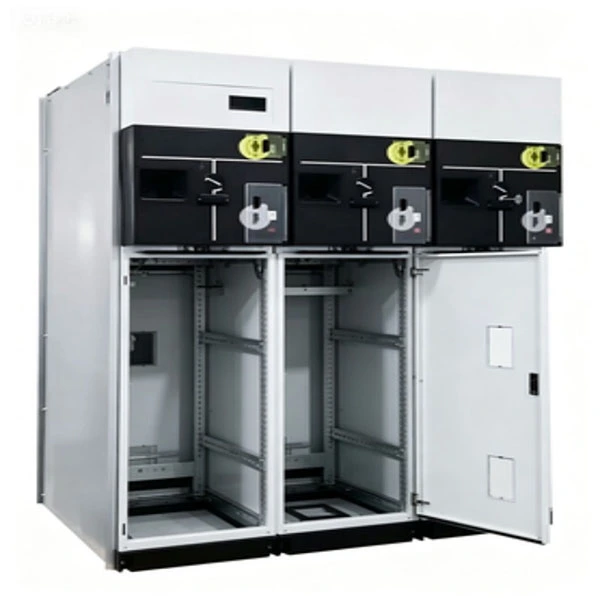

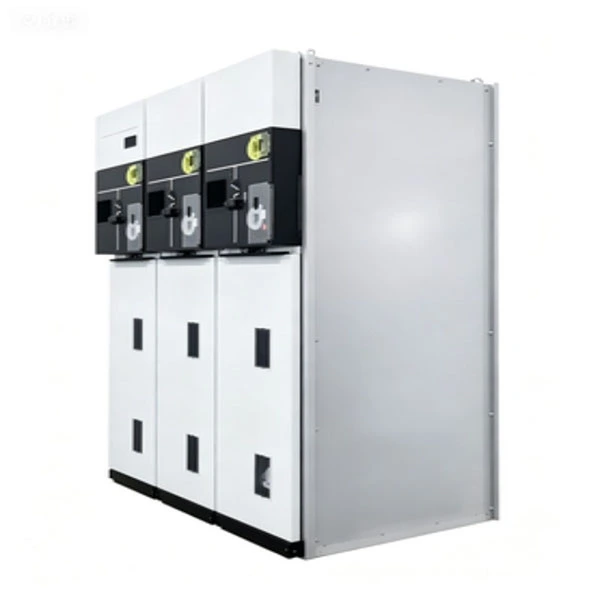

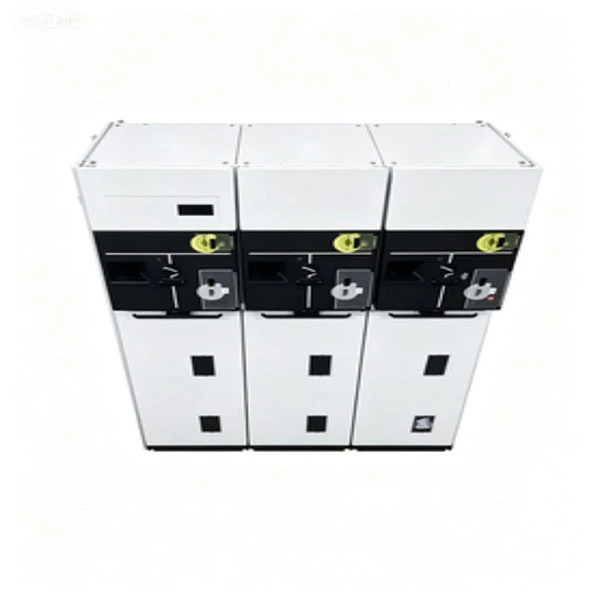

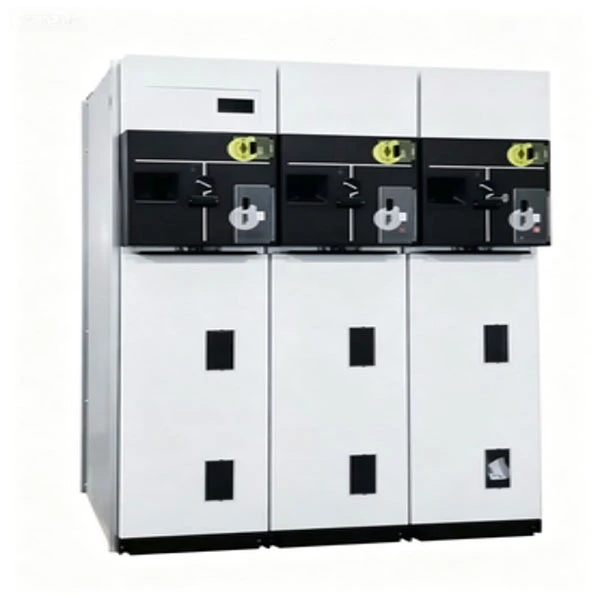

컴팩트하게 밀봉된 완전 절연 RMU(링 본체)는 공장에서 조립되어 형식 테스트를 거친 금속 폐쇄 개폐 장치입니다. 이는 부하 차단 스위치, 진공 회로 차단기, 퓨즈 및 접지 스위치를 완전 밀봉 및 절연된 단일 스테인리스 스틸 탱크에 통합합니다.

그것은 무엇을 합니까?

2차 배전망(6kV~24kV)의 전력 루프를 연결하고 격리합니다.

신뢰성이 높은 전력망을 위한 오류 격리 및 루프 스위칭 제공

기존의 공기 절연 RMU와 달리 이 Compact Sealed Fully Insulated RMU는 SF6 또는 친환경 절연 가스를 기본 절연 매체로 사용하여 습기 침투, 먼지 축적 및 동물 침입을 제거하여 해안, 사막, 고지대 및 심하게 오염된 지역에 이상적입니다.

제품 설명

당사의 Compact Sealed Fully Insulated RMU는 도시 배전, 산업 단지, 풍력/태양광 발전소, 공항 및 데이터 센터와 같은 인프라 프로젝트를 위해 개발된 차세대 링 메인 유닛입니다. 정격 전압 범위는 12kV ~ 24kV이며, 정격 전류는 메인 버스바의 경우 630A, 퓨즈 보호 회로의 경우 125A입니다.

핵심 기술 기능:

1. 완전 밀봉된 스테인레스 스틸 탱크 (IP67 보호 등급)

2. SF6 가스 단열재(또는 대체 친환경 가스)

3. 내부 아크 분류 IAC AFLR 20kA/1s

4. 기계적 수명: 부하 차단 스위치의 경우 최대 5,000회 작동

5. 스트레인 릴리프가 포함된 통합 케이블 연결 구획

6. 선택적 원격 제어 및 SCADA 통합

7. Compact Sealed Full Insulated RMU는 내부 청소나 결로 방지 가열이 필요하지 않아 개방형 개폐 장치에 비해 유지 관리 비용이 대폭 절감됩니다.

제품 매개변수(사양)

제품 기능 및 응용

주요 특징

1. 완전 밀봉, 완전 절연---습도, 염분 안개, 먼지 또는 작은 동물의 영향을 받지 않습니다.

2. 컴팩트한 구조---폭은 일반적으로 장치당 350-450mm로 바닥 공간을 최대 50% 절약합니다.

3. 아크 방지 설계---IAC AFLR 20kA/1s를 준수하여 작업자 안전을 보장합니다.

4. 20년 이상 유지보수가 필요하지 않습니다---정상적인 조건에서는 청소, 건조 또는 가스 재충전이 필요하지 않습니다.

5. 눈에 보이는 휴식 ---부하 차단 스위치 위치에 대한 선택적 관찰 창.

6. 높은 기계적 신뢰성 --- 밀봉된 베어링이 있는 스테인레스 스틸 메커니즘.

7. 스마트 준비 --- 자동화를 위한 PT, CT 및 전동 작동 메커니즘을 장착할 수 있습니다.

응용 시나리오

● 도시 배전 네트워크---주거 단지, 상업용 건물, 병원, 데이터 센터.

● 재생 에너지 프로젝트---풍력 터빈 승압 스테이션, 태양열 발전소 수집 라인.

● 인프라 건설---공항, 지하철, 터널, 항만.

● 임시 및 비상 전원 공급---이동 변전소, 건설 현장.

● 산업 지역---높은 신뢰성과 낮은 유지 관리가 요구되는 공장.

Q&A

질문 1: Compact Sealed Fully Insulated RMU는 습도가 높은 해안 환경에서 어떻게 작동합니까?

답: 훌륭해요. 완전 절연 RMU는 IP67 보호 기능을 갖춘 완전히 밀봉된 스테인리스 스틸 탱크를 사용하기 때문에 습기가 절연 공간으로 유입될 수 없습니다. 결로 방지 히터가 필요하지 않습니다. 이는 습도가 높은 지역에서 내부 플래시오버가 자주 발생하는 개방형 스위치기어에 비해 큰 장점입니다.

Q2: 가스 누출률은 얼마입니까? 수명이 다할 때까지 재충전해야 합니까?

A: 당사의 제조 공정에는 연간 0.1% 미만의 누출율을 보장하기 위한 헬륨 누출 테스트가 포함됩니다. 정상 작동 시 30년 이내에는 가스를 재충전할 필요가 없습니다. 조기 경고를 위한 옵션 기능으로 저압 경보가 포함되어 있습니다.

질문 3: Compact Sealed Full Insulated RMU는 화재로부터 안전한가요?

답: 그렇습니다. 탱크는 2mm 두께의 스테인레스 스틸로 만들어졌으며 내부 아크 테스트를 통해 드물게 내부 결함이 발생하는 경우 뜨거운 가스를 전면이나 측면으로 분출하지 않고 아크가 억제되는지 확인합니다. 화재에 민감한 용도(예: 병원, 데이터 센터)의 경우 옵션으로 수동 방화 코팅도 제공합니다.

Q4: 이 RMU를 기존 SCADA 시스템과 통합할 수 있습니까?

답: 물론이죠. Compact RMU는 전동 작동 메커니즘, 보조 접점 및 통신 모듈(RS485, Modbus, IEC 61850 옵션)을 지원합니다. 실시간 위치, 고장, 압력 상태를 원격으로 모니터링할 수 있습니다.

Q5: 귀하의 차이점은 무엇입니까?RMU전통적인 공기 절연 캐비닛?

A: 기존의 공기 절연 캐비닛에는 정기적인 청소, 넓은 공간 거리 및 결로 방지 가열이 필요합니다. 당사의 컴팩트한 완전 절연 RMU는 이러한 모든 요구 사항을 제거합니다. 즉, 10~20년 동안 더 작은 설치 공간, 더 높은 신뢰성, 더 낮은 총 소유 비용을 제공합니다.

Q6: 12개월 보증을 제공합니까?

A: 예, 배송일로부터 표준 12개월 보증을 제공하며, 유료 서비스 계약에 따라 24개월 또는 36개월까지 연장할 수 있는 옵션이 있습니다. 보증 기간 동안 제조상의 결함이 있을 경우 무료로 수리 또는 교체해 드립니다.

생산 세부사항

탱크 및 밀봉 공정

Compact Sealed Fully Insulated RMU의 탱크는 2mm 두께의 AISI 304 스테인레스 스틸로 제조되었으며 레이저 용접 및 헬륨 누출 테스트를 거쳤습니다. 씰링은 수소화니트릴고무(HNBR)로 제작된 듀얼 오링을 사용하여 30년 이상 노화나 갈라짐 없이 탄성을 유지합니다. 모든 부싱은 부분 방전을 방지하기 위해 실드가 내장된 에폭시 주조로 제작되었습니다.

절연 및 아크 차단

부하 차단 스위치는 0.04–0.05 MPa 상대 압력의 SF6 가스에서 작동합니다. 퍼퍼형 아크 소화 설계로 최대 630A의 부하 전류를 차단하고 케이블 충전 전류의 형성/차단을 보장합니다. 변압기 보호를 위해 옵션인 진공 회로 차단기 모듈을 사용할 수 있으며 전류 제한 퓨즈와 통합되어 "콤보" 장치를 형성합니다.

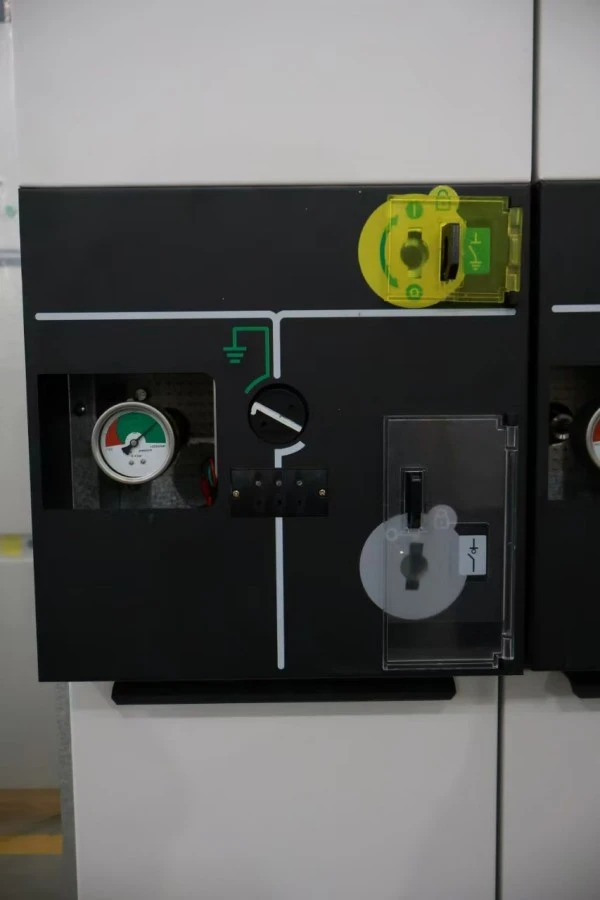

작동 메커니즘

3위치 스위치(닫힘/열림/접지)는 명확한 위치 표시기가 있는 스프링 보조 기계식 메커니즘으로 구동됩니다. 모든 움직이는 부품은 탱크 내부에 밀봉되어 산화 및 먼지 축적을 방지합니다. 전면 패널에는 다음을 방지하는 기계적 인터록이 포함되어 있습니다.

1. 부하스위치가 닫혀 있을 때 접지스위치를 닫는다

2. 접지 스위치가 열린 상태에서 케이블 수납부 커버 열기

케이블 연결 및 접지

케이블 구획은 스트레스 콘을 지원하는 단일 또는 병렬 케이블용으로 설계되었습니다. 표준 케이블 박스는 열 수축 또는 냉간 수축 종단을 허용합니다. 통합된 구리 접지 막대는 안전 규정 준수를 위한 이중 접지 지점과 함께 모든 장치를 통과합니다.

품질 및 테스트 보증

모든 컴팩트 밀봉 완전 절연 RMU는 배송 전에 정기적인 테스트를 거칩니다.

● 주회로 저항 측정

● 상용주파 내전압 시험(12kV는 42kV/1분, 24kV는 65kV/1분)

● 낙뢰 충격 시험(12kV의 경우 75kV 피크, 24kV의 경우 125kV 피크)

● 가스 누출 테스트(헬륨 질량 분석기)

● 기계적 작동 테스트(200사이클)

● 부분방전 측정(<5pC)

● 내부 아크 검증(타사 연구소에서 수행한 형식 테스트)

● 모든 제품은 IEC 62271-200, GB 3906, GB/T 11022 및 GB/T 3804를 준수합니다.

포장 및 배송

포장: 충격 방지 폼과 수분 장벽이 있는 목재 수출 상자. 각 장치는 건조제 봉투와 함께 진공 밀봉 플라스틱으로 개별 포장되어 있습니다.

액세서리: 작동 핸들, 접지 키트, 예비 O-링, 케이블 러그 및 설치 설명서.

배송: FOB 상하이 또는 닝보. 주문 확인 후 25~35일 내에 일반 배송됩니다. 긴급한 프로젝트에는 항공 화물을 이용할 수 있습니다.
