삼상 패드 장착 자동 절연 건식 변압기

Lugao Power Co., Ltd.는 지상 배전의 미래를 제공합니다. 삼상 패드 장착형 자동 절연 건식 변압기를 구매하시면 절대적인 전기 안전과 작동 정숙성에 투자하시는 것입니다. 실외 상업 및 산업 응용 분야용으로 설계된 이 장치는 자동 격리 기술을 결합하여 고조파 및 서지로부터 민감한 부하를 보호합니다. 100% 구리 권선 코어와 친환경 건식 수지를 사용하여 오일 충전 장치와 관련된 화재 위험을 제거합니다.

문의 보내기

제품 설명

삼상 패드 장착형 자동 절연 건식 변압기란 정확히 무엇입니까? 울타리로 둘러싸인 인클로저와 유체 격납 장치가 필요한 기존의 오일 충전 변압기와 달리 이 장치는 콘크리트 패드에 직접 장착된 자체 냉각형 정적 장치입니다. 이는 두 가지 중요한 기능을 제공합니다. 즉, 전압 조절(승압 또는 강하)을 위한 자동 변환과 입력과 출력 사이에 갈바닉 장벽을 생성하는 절연입니다.

재생 에너지, 데이터 센터 및 산업 자동화의 맥락에서 이 장치는 노이즈 필터 역할을 합니다. 더러운 전원을 제거하고 필요한 경우 중성-접지 결합을 제거하며 공통 모드 잡음 제거 기능을 제공합니다. "패드 장착형" 디자인은 지면 패드에 안전하게 안착되어 쉽게 접근할 수 있으면서도 보안을 위해 잠글 수 있음을 의미합니다. 당사의 3상 패드 장착형 자동 절연 건식 변압기를 선택하면 저장소나 오일 격납 피트가 필요 없어 설치 시간을 단축하는 "플러그 앤 플레이" 솔루션을 선택하게 됩니다.

제품 매개변수(사양)

주요 기술 매개변수
정격 용량 (kVA)	고압 조합			커플링 그룹 표준 번호	손실(kw)		무부하 현재(96)	짧은 회로 임피던스 (%)	본체 체중(kg)	무게 와 껍질 (kg)
정격 용량 (kVA)	높음 압력 (kV)	높음 전압 탭 범위%	낮음 압력 (kV)	커플링 그룹 표준 번호	짐	무부하	무부하 현재(96)	짧은 회로 임피던스 (%)	본체 체중(kg)	무게 와 껍질 (kg)
50	20,22 10월 24일 11,12	±5% ±2×2.5%	0.4	Dyn11	1.23	0.3	2.3	6	490	580
100					1.98	0.47	1.9		570	680
160					2.46	0.58	1.7		640	750
200					2.93	0.64	1.6		775	890
250					3.4	0.73	1.5		895	1030
315					4.06	0.84	1.4		1100	1250
400					4.82	1.0	1.3		1200	1350
500					5.76	1.17	1.3		1460	1610
630					6.8	1.32	1.2		1680	1840
800					8.22	1.52	1.1		1800	1980
1000					9.73	1.79	1.0		2160	2310
1250					11.48	2.06	1.0		2520	2720
1600					13.79	2.41	0.9		3075	3300
2000					16.29	2.8	0.9		3670	3900
2500					19.27	3.34	0.8		4420	4670
3150									5310	5580

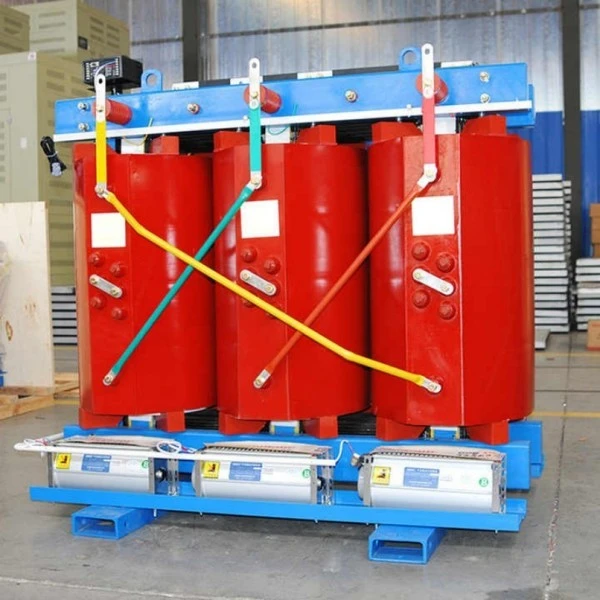

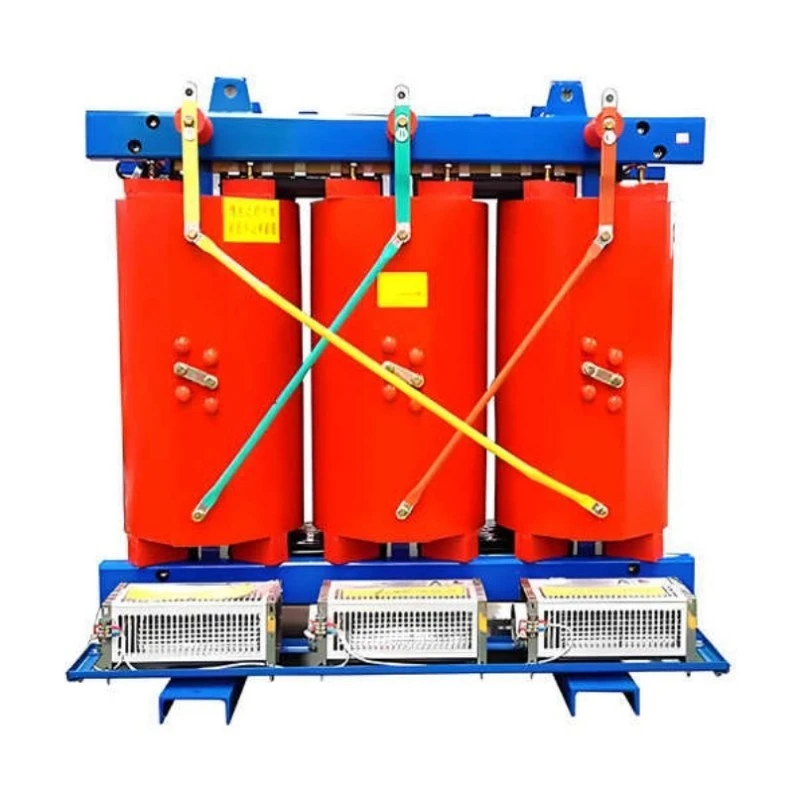

Three Phase Pad Mounted Auto Isolation Dry Type Transformer

제품 특징 및 용도

그만큼삼상 패드 장착 자동 절연 건식 변압기고강도 구조와 전기적 성능으로 차별화됩니다. 이 장치는 습기와 먼지가 우려되는 실외 환경에 특별히 최적화되어 있습니다.

주요 특징:

1. 자동 절연 하이브리드: 민감한 전자 장치에 대한 완전한 절연을 유지하면서 자동 변압기 부분에 대한 kVA 크기 요구 사항을 줄입니다.

2. 친환경성: 기름 유출 위험이 없으므로 환경에 민감한 지역(저수지 또는 주거 단지 근처)에 이상적입니다.

3. 저소음: 작동 소음 수준이 55dB 미만으로 유지되어 소음 제한 구역에서 조용한 작동을 보장합니다.

4. 높은 BIL 등급: 낙뢰로 인한 충격 서지를 견디고 그리드 탄력성을 보장합니다.

Q&A: 귀하의 프로젝트에 이 특정 디자인을 선택하는 이유는 무엇입니까?

Q: 저는 전기 공사업자입니다. 건물에서 표준 건식 유형 대신 패드 장착형 장치를 지정해야 하는 이유는 무엇입니까?

A: 안전과 공간. 표준 건식은 실내에서 사용하는 경우가 많습니다. 당사의 3상 패드 장착 자동 절연 건식 변압기는 실외 슬래브 장착을 위해 특별히 설계된 NEMA 3R 내후성 인클로저를 갖추고 있습니다. 이를 통해 변압기를 외부로 이동할 수 있어 시설 내부의 소중한 공간을 확보하고 전용 방화 변압기실이 필요하지 않습니다. 또한 "자동 절연" 기능을 사용하면 전압 조정 및 전력 조절을 위해 두 개의 별도 장치가 필요하지 않습니다.

Q: 이 변압기는 고조파 왜곡으로부터 보호합니까?

답: 그렇습니다. 여기서는 삼상 패드 장착형 자동 절연 건식 변압기의 "절연" 측면이 매우 중요합니다. 표준 자동 변압기와 달리 1차 권선과 2차 권선을 물리적으로 분리함으로써 영 시퀀스 전류(3중 고조파)에 대한 높은 임피던스 경로를 생성합니다. 이는 부하 측의 비선형 부하(예: VFD 또는 충전기)에 의해 생성된 고조파를 효과적으로 트랩하여 유틸리티 공급 장치의 역반사 및 왜곡을 방지합니다.

Q: 이 장치를 백피드할 수 있습니까?

A: 기술적으로는 가능하지만 당사와 상의하지 않고 표준 장치를 백피딩하는 것은 권장하지 않습니다. 애플리케이션에 역방향 공급이 필요한 경우(예: 발전기 승압) Lugao Power는 특히 역방향 공급 작동에 맞게 탭 구성과 자속 밀도를 맞춤화하여 코어 포화를 방지할 수 있습니다.

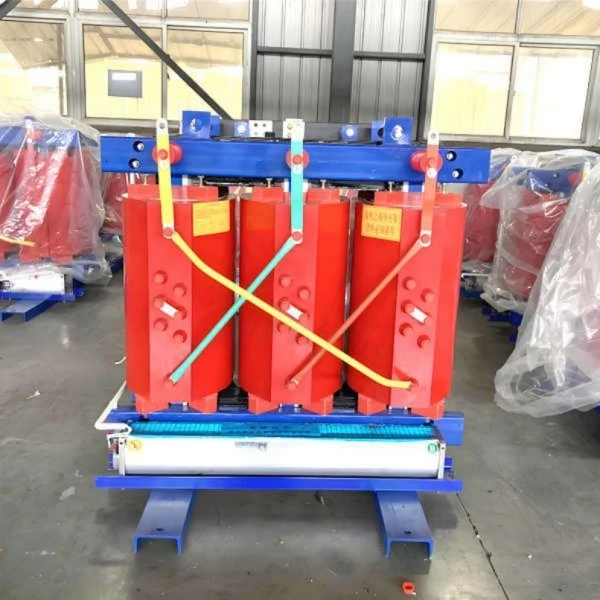

Three Phase Pad Mounted Auto Isolation Dry Type Transformer

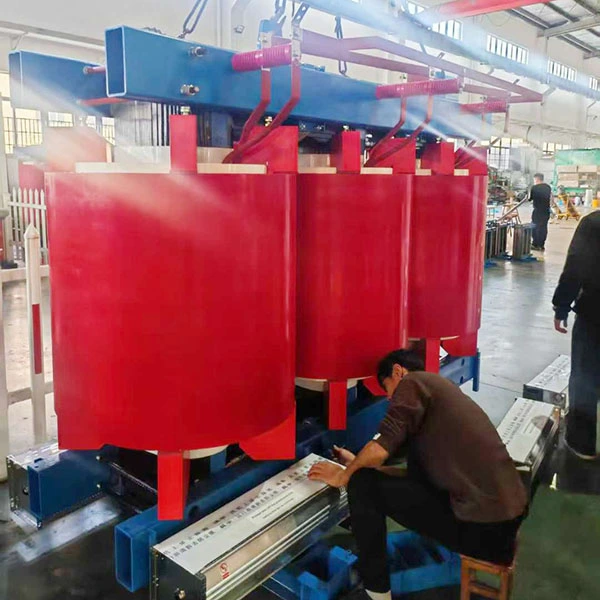

생산 세부정보 및 품질 보증

생산 투명성

Lugao Power의 모든 3상 패드 장착형 자동 절연 건식 변압기는 엄격한 10단계 품질 관리 프로세스를 거칩니다. VPI(Vacuum Pressure Impregnation) 기술을 활용합니다. 이 공정을 통해 클래스 H 수지가 구리 권선의 모든 미세한 틈에 침투하여 부식, 습기 및 부분 방전에 저항하는 공극 없는 솔리드 코어가 생성됩니다.

1. 코어: 히스테리시스 손실을 줄이기 위해 스텝 랩 조인트가 있는 방향성 실리콘강(MOH).

2. 와인딩: 고급 무산소 구리(100%), 절대 알루미늄 대체품이 아닙니다.

3. 테스트: 100% 일상 테스트(권선 저항, 권선비, 무부하 손실, Hi-Pot) 및 입회 형식 테스트가 가능합니다.
