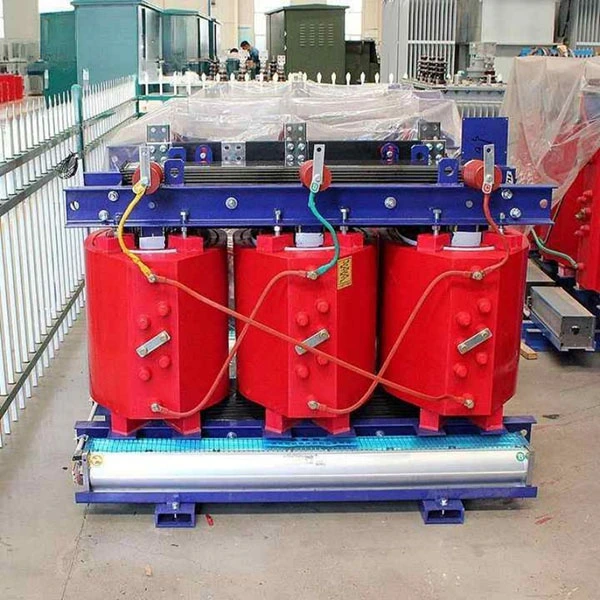

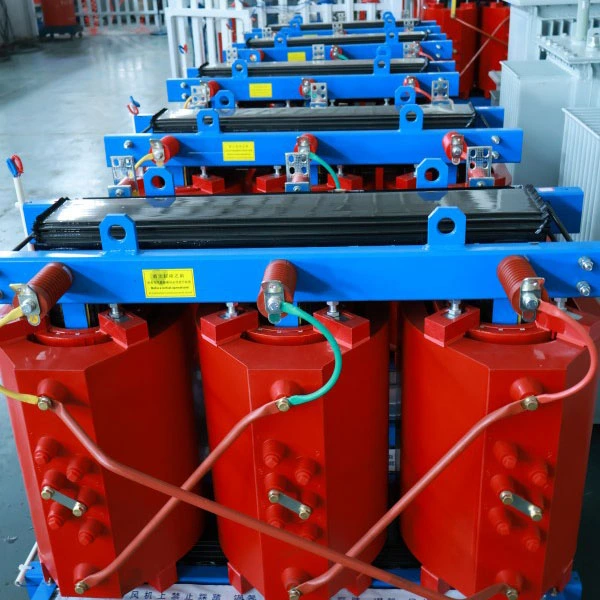

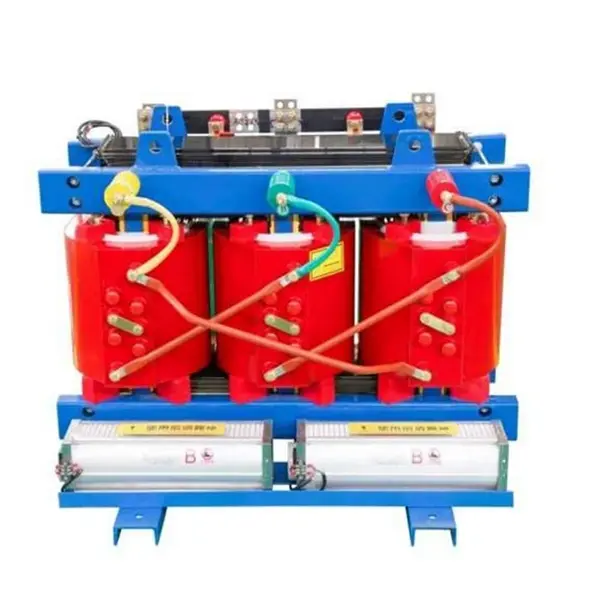

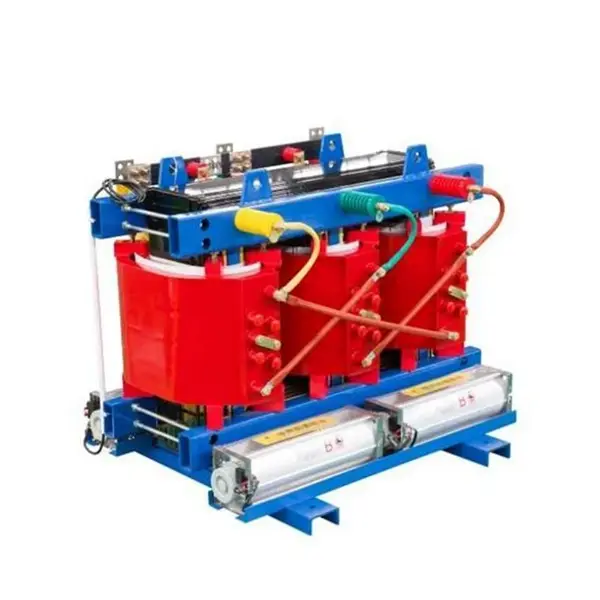

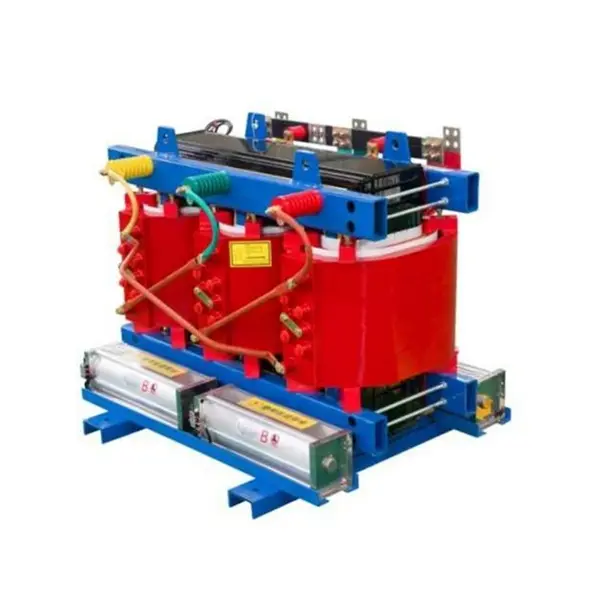

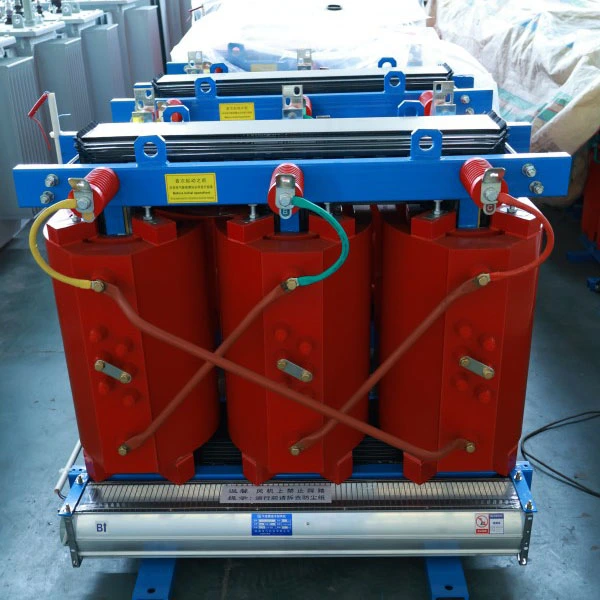

SCB13 800kva 에폭시 수지 주조 전력 변압기

이 장비는 무엇입니까?

SCB13-800kVA 에폭시 수지 주조 전력 변압기는 진공 에폭시 수지 주조 공정을 사용하여 제조된 3상 전력 변압기입니다. 이는 에너지 효율적인 건식 변압기 제품군에 속합니다.

모델 코드 분석:

● S – 삼상

● C – 주조 수지(에폭시)

● B – 저전압 포일 권선

● 13 – 에너지 효율 수준을 나타내는 Performance 시리즈 코드

그것은 무엇을 합니까?

이 장비의 핵심 기능은 고전압(10kV 또는 35kV)을 저전압(400V/380V)으로 강압하여 다양한 전기 부하에 안전하고 안정적인 전력을 공급하는 것입니다. 기존의 오일 충전 변압기와 달리 냉각을 위해 절연유를 사용하지 않습니다. 대신 자연 공기 냉각과 결합된 에폭시 고체 단열재를 사용하여 작동합니다.

제품 설명

SCB13-800kVA 에폭시 수지 주조 전력 변압기는 고효율,삼상 건식 변압기현대적인 전력 분배를 위해 설계되었습니다. 이 제품은 에폭시 수지 진공 주조, 저전압 포일 권선이 특징이며 GB 20052-2020 레벨 2 에너지 효율 표준(레벨 1에 근접)을 충족합니다. 에너지 절약, 화재 안전 및 신뢰성이 요구되는 응용 분야에 이상적입니다.

표준 전압 비율이 10kV/0.4kV(6kV, 20kV 또는 35kV로 맞춤 설정 가능)인 800kVA 정격입니다. 오일프리 에폭시 고체 단열재로 누수, 화재, 폭발 위험이 없어 고층빌딩, 지하철, 병원, 데이터센터, 화학공장 등에 적합합니다.

주요 전기 성능: 무부하 손실 1090W 이하, 부하 손실(120°C) 6260W, 단락 임피던스 6%(4%-10% 조정 가능), 부분 방전 5pC 이하, 1미터에서 소음 55dB 이하.

BA 시스템 통합을 위한 지능형 온도 제어 시스템(PT100 센서, 자동 팬 시작/중지, 과열 경보 및 트립) 및 RS485 통신을 갖추고 있습니다. VPI 주조 공정은 방습성, 난연성 캡슐화를 보장합니다. Core는 스텝 랩 조인트가 있는 고투과성 실리콘 스틸을 사용합니다. 표준 보호 IP20(IP23 옵션).

30년의 설계 수명과 최소한의 유지 관리를 제공하는 SCB13-800kVA는 신규 또는 업그레이드된 배전 시스템을 위한 안정적이고 경제적인 선택입니다.

제품 응용

일반적인 응용 분야:

고층 건물, 상업 단지, 병원, 데이터 센터, 지하철역, 공항, 화학 공장, 재생 에너지 스테이션 및 화재 안전이 중요한 요구 사항인 모든 장소.

제품특징

고효율 및 에너지 절약 – 운영 비용 절감

SCB11 시리즈에 비해 무부하 손실이 20%-37% 감소했습니다. 부하 손실 15%-30% 감소

일반 800kVA 무부하 손실 ≤ 1090W, 부하 손실(120°C에서) ≤ 6260W

GB 20052-2020 레벨 2 에너지 효율 표준을 충족합니다. 일부 매개변수가 레벨 1에 도달함

경제적 이익 계산:

표준 SCB11 변압기와 비교하여 $0.11/kWh로 연간 8,000 작동 시간을 기준으로 연간 전기 절감액은 약 $2,000-$2,700입니다. 가격 차이는 약 3년 만에 회복된다.

안전 및 신뢰성 – 위험이 전혀 없는 내화성 및 방폭성

핵심 이점:

자기 소화성: 에폭시 수지 발화점 > 300°C; 불꽃은 퍼지지 않으며, 열원을 제거하면 스스로 소멸됩니다.

오일 프리 설계: 오일 누출, 화재 및 폭발 위험을 완전히 제거합니다. 기름 저장 구덩이가 필요하지 않습니다.

높은 단락 내성 성능: 진공 주조로 형성된 고강도 유리섬유 강화 구조로 단락 내성 성능이 30% 이상 향상됩니다.

극히 낮은 부분 방전: 부분 방전을 5pC 미만으로 제어하여 절연체 노화를 크게 늦출 수 있습니다.

실제 고객 우려 사항 해결:

Q. 고층 빌딩 지하에 변압기를 설치할 때 화재 점검 시 가장 중점을 두는 부분은 무엇인가요?

A: 소방 당국은 주로 "화재 확산 위험"과 "독성 연기 배출"에 중점을 두고 있습니다. 당사의 SCB13은 본질적으로 난연성을 가지며 연소 시 할로겐화 독성 가스를 생성하지 않는 에폭시 수지 주물을 사용합니다(GB/T 1094.11-2022 준수). 이는 오일 충전 변압기가 따라올 수 없는 주요 장점입니다. 1선 및 2선 도시의 많은 상업 단지와 병원 프로젝트는 바로 이러한 특징 때문에 엄격한 화재 안전 심사를 통과했습니다.

Q: 건식 변압기는 습도에 민감합니다. 남부지방 장마철에도 일할 수 있나요?

A: 기존 건식 변압기는 실제로 습기에 민감하지만 SCB13은 에폭시 수지가 권선을 완전히 캡슐화하여 밀봉된 절연층을 형성하는 진공 주조 공정을 사용합니다. 코어 및 클램핑 하드웨어는 특수 부식 방지 처리를 거쳐 상대 습도 100% 환경에서 정상 작동이 가능합니다. 정지 후 재가동하기 전에 건조 처리가 필요하지 않습니다.

스마트 모니터링 - 온도를 한눈에

표준 지능형 온도 제어 시스템:

실시간 온도 모니터링을 위해 각 위상 권선에 사전 내장된 PT100 백금 저항 센서

컨트롤러는 3상 권선 온도를 주기적으로 표시하므로 읽기 쉽습니다.

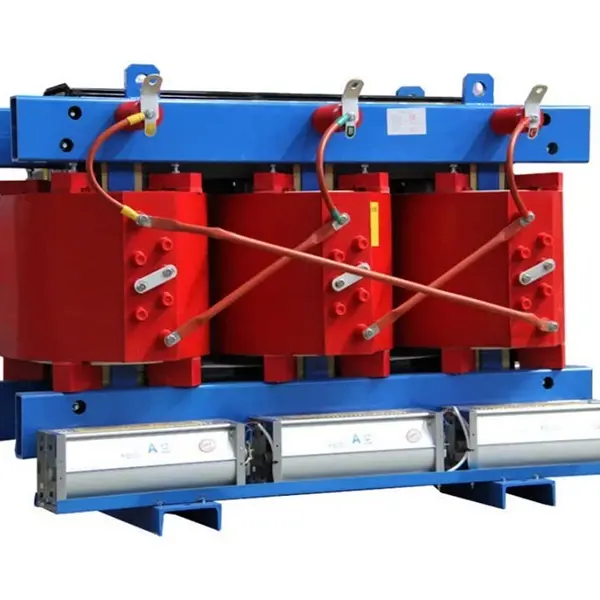

하단 장착형 냉각 팬을 자동으로 시작/중지(>100°C에서 시작, <80°C에서 중지)

과열 경보(조정 가능한 설정점) 및 과열 트립 보호 기능 제공

저소음 작동 - 조용하고 방해가 되지 않음

측정된 데이터:

800kVA 이하의 경우 장비에서 1미터 떨어진 곳에서 측정한 소음 수준 ≤ 55dB

45° 완전 계단식 랩 코어 조인트 기술 + 진동 감쇠 패드로 소음을 5-8dB 더 줄일 수 있습니다.

강력한 과부하 용량 – 가장 중요한 순간의 신뢰성

과부하 기능 매개변수:

자연 냉각(AN) – 100% 부하에서 지속적으로 작동 가능

강제 공랭(AF) - 용량을 40~50% 늘릴 수 있습니다.

2시간 동안 150% 정격 부하를 견딜 수 있습니다.

적용 시나리오:

하절기 피크 수요 기간, 중요 이벤트 전력 보호, 변압기 하나에 장애가 발생할 경우 임시 부하 공유 등 이러한 "중요한 순간"에 SCB13의 과부하 용량은 전원 공급 연속성을 보장합니다.

유지 관리가 필요 없으며 간편하고 걱정할 필요가 없습니다.

유지 관리 장점:

오일 프리 – 주기적인 오일 여과 또는 오일 크로마토그래피 테스트가 필요하지 않습니다.

매끄러운 굴곡 표면 – 먼지가 쉽게 쌓이지 않습니다.

움직이는 부품이 없음 – 매우 낮은 고장률

일일 유지 관리에는 온도 표시 확인과 냉각 공기 덕트 청소만 필요합니다.

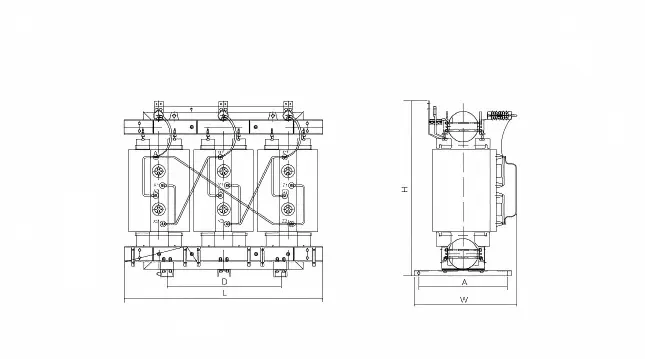

제품 매개변수(사양)

애프터 서비스 약속

보증 기간: 배송일로부터 12개월(유료 서비스 계약 시 36개월 또는 60개월까지 연장 가능)

기술 지원: 평생 무료 기술 상담; 선택 단계 중 부하 계산 및 솔루션 최적화

현장 서비스: 설치 안내, 시운전 지원, 오류 처리(보증 기간 중에는 무료, 보증 이후에는 비용 기준)

예비 부품 공급: 온도 조절기, 팬, 센서 및 기타 일반 부품 재고 보유; 택배로 다음날 배송
