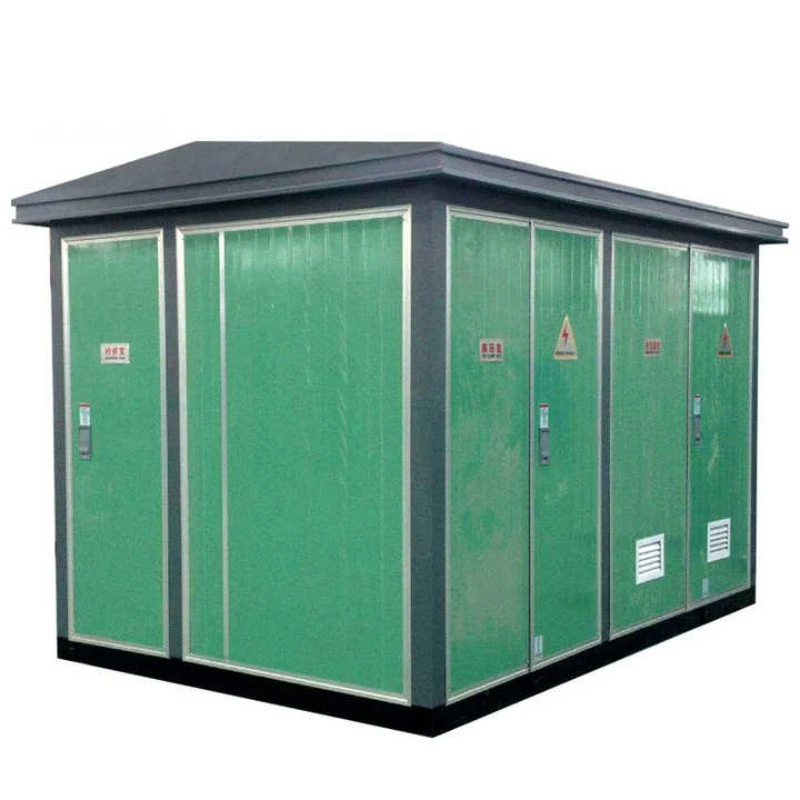

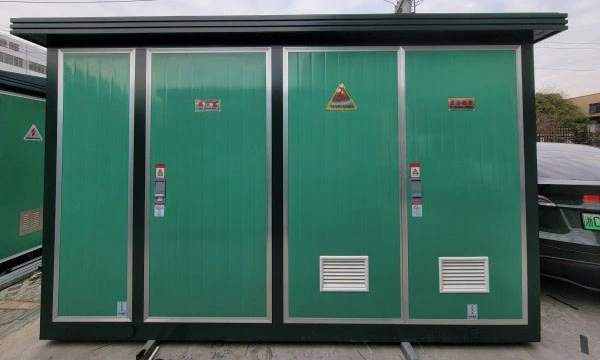

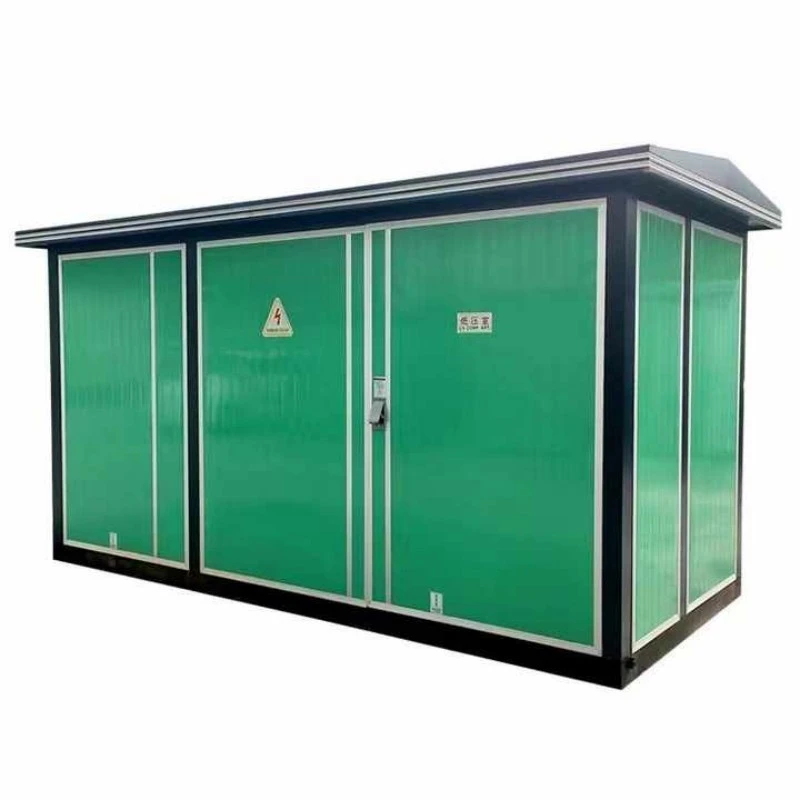

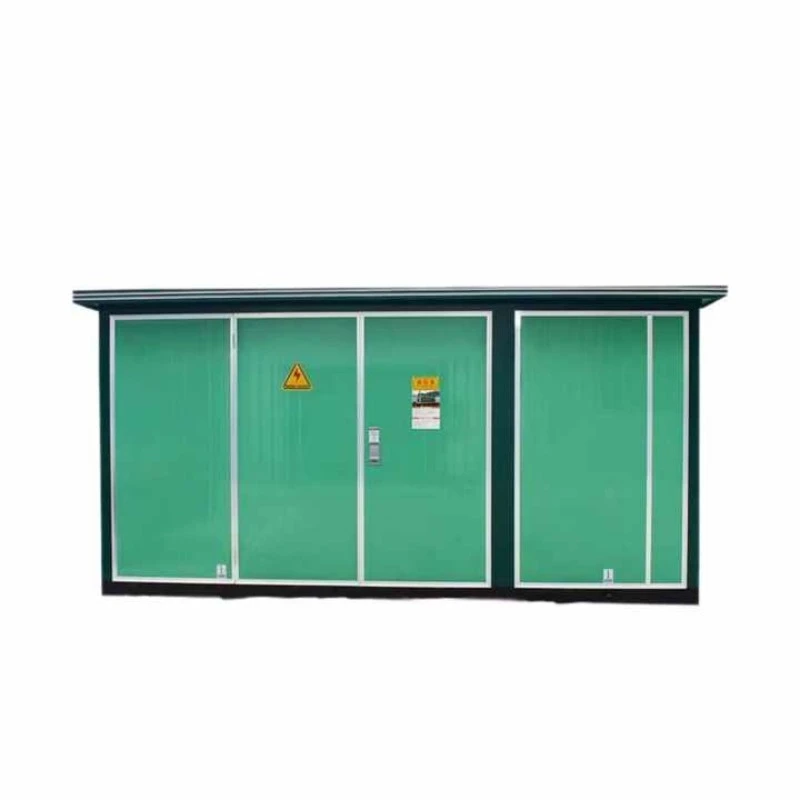

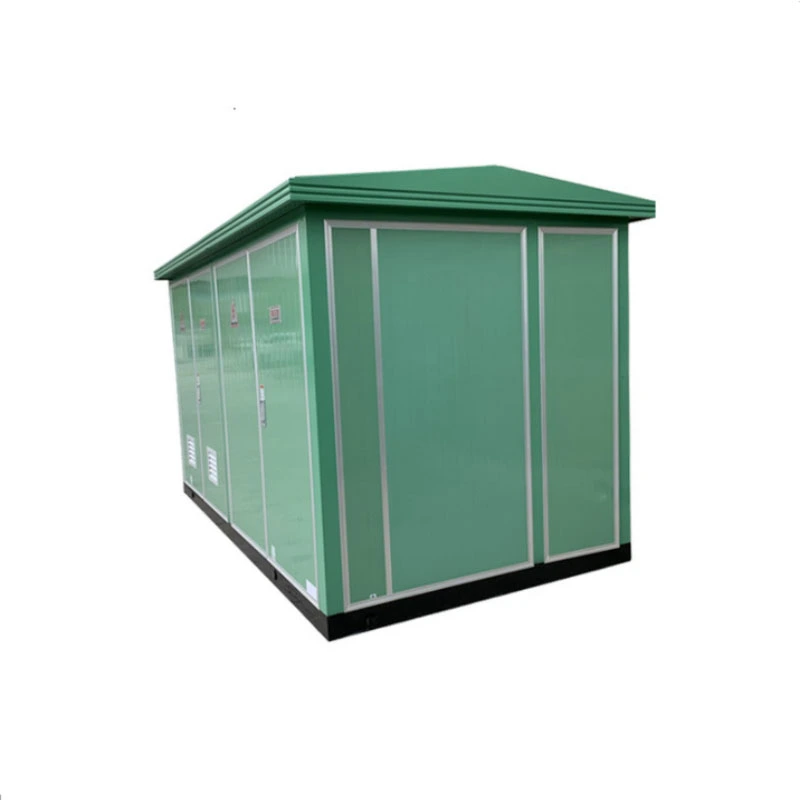

풍력 발전 패키지 유럽형 변전소

풍력 패키지 유럽형 변전소는 하나 또는 여러 개의 풍력 터빈에서 중전압 전기를 수집하고 이를 그리드 호환 수준으로 낮추거나 높이며 전기 결함으로부터 터빈과 유틸리티 네트워크를 모두 보호하도록 특별히 설계된 공장에서 조립된 소형 전력 변환 장치입니다.

일반 박스형 변전소와 달리 이 장치는 풍력 발전의 고유한 요구 사항에 맞춰 특별히 제작되었습니다.

● 높은 진동 내구성: 강화된 내부 버스바 및 풀림 방지 하드웨어.

● 넓은 전압 스윙 수용: 400V(터빈 터미널)에서 35kV(컬렉션 그리드)까지의 출력 변동을 처리합니다.

● 원격 모니터링 준비: 터빈 제어실용 통합 SCADA 포트.

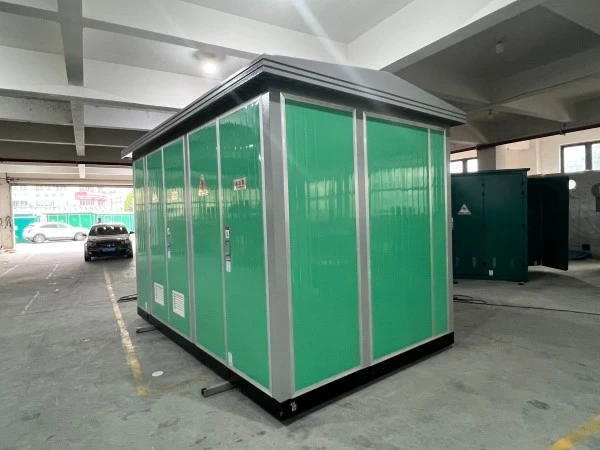

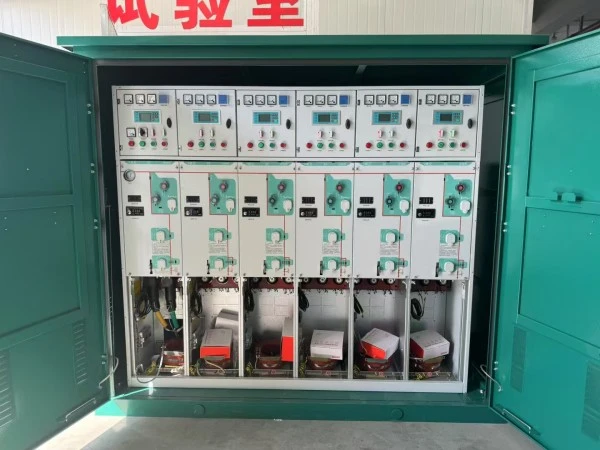

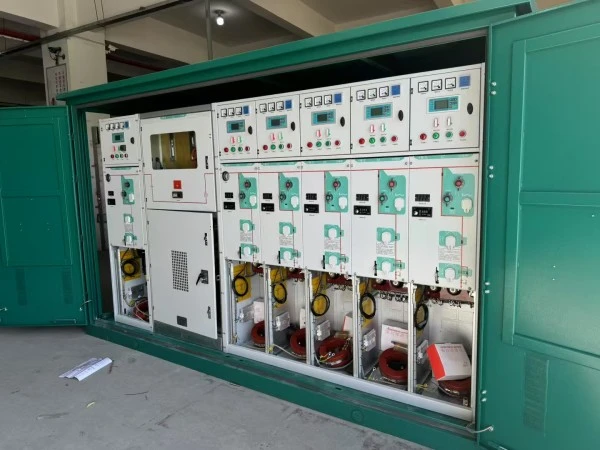

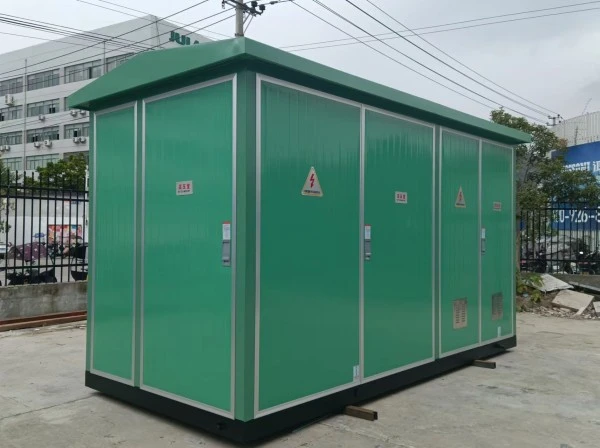

물리적으로 풍력 발전 패키지 유럽형 변전소는 고전적인 유럽 3격실 아키텍처(HV 측, 변압기, LV 측)를 유지하지만 전용 인터페이스 보호 계전기, 고조파 필터링 터미널 및 해안 염수 분무 등급의 내후성 인클로저와 같은 풍력 관련 기능을 추가합니다.

무엇을 할 수 있나요?

주요 기능: 풍력 터빈 발전기와 중전압 수집 네트워크 사이의 전기 인터페이스 역할을 합니다.

4가지 핵심 작업:

1. 전압 변환:장치 내부에 있는 승압 변압기를 사용하여 터빈의 출력 전압(일반적으로 690V)을 수집 그리드 전압(10kV~35kV)으로 변환합니다.

2. 오류 격리:그리드 매개변수(전압, 주파수)가 허용 한계를 벗어나면 자동으로 터빈을 분리하여 두 자산을 모두 보호합니다.

3. 전력 품질 조절:터빈 내부의 가변 주파수 드라이브에서 생성된 고조파를 완화하기 위해 접지, 서지 방지기 및 필터링 지점을 제공합니다.

4. 에너지 측정 및 모니터링:병입 관세 측정 및 원격 성능 추적을 위한 유틸리티 등급 CT 및 PT를 수용합니다.

풍력 발전 패키지 유럽형 변전소는 사전 배선 및 테스트가 완료되어 도착하므로 풍력 발전 단지 개발자는 수개월 간의 현장 전기 조립을 피할 수 있습니다. 하나의 장치는 단일 대형 터빈(2MW~6MW) 또는 "데이지 체인" 구성의 소형 터빈 클러스터를 지원합니다.

제품 매개변수

다음은 Lugao Power의 풍력 발전 패키지 유럽형 변전소에 대한 표준 기술 사양입니다. 요청 시 맞춤 등급을 제공할 수 있습니다.

제품 기능 및 응용

Q1: 풍력 발전 패키지 유럽형 변전소가 표준 유럽 변전소와 다른 점은 무엇입니까?

A: 세 가지 바람 관련 기능이 있습니다. 첫째, 풍력 발전 패키지 유럽형 변전소 내부의 변압기는 양방향 전력 흐름과 잦은 전압 변동(터빈이 지속적으로 증가 및 감소함)을 위해 설계되었습니다. 둘째, LV 구획에는 유틸리티 상호 연결 표준(예: IEEE 1547, IEC 61727)에서 요구하는 대로 그리드 전압 또는 주파수가 표류하는 경우 100ms 이내에 트립되는 전용 그리드 인터페이스 보호 계전기가 포함되어 있습니다. 셋째, 전체 인클로저는 모든 전기 접점에 진동 방지 마운트를 사용합니다. 표준 장치에서는 터빈 근처에서 6개월이 지나면 나사가 느슨해지는 것을 볼 수 있습니다.

Q2: 이 장치는 개방형 풍력 발전소에서 흔히 발생하는 낙뢰를 어떻게 처리합니까?

A: 모든 풍력 발전 패키지 유럽형 변전소에는 HV 및 LV 측면 모두에 유형 1+2 서지 피뢰기가 장착되어 있습니다(극당 방전 용량 25kA). 또한 변압기 탱크에는 120mm² 구리 케이블 크기의 직접 접지 러그가 있습니다. 공장 테스트에서는 내부 플래시오버 없이 최대 100kA의 10/350μs 번개 임펄스를 시뮬레이션했습니다.

Q3: 이 변전소를 육상 및 해상 풍력 모두에 사용할 수 있습니까?

A: 육지에서요. 물론이죠. Offshore의 경우 "Offshore Package"라는 업그레이드 버전을 제공합니다. 표준 풍력 발전 패키지 유럽형 변전소는 IP54 등급을 가지며 해안 해안 지역에 적합합니다. 해양(터빈 플랫폼 또는 재킷 기초)의 경우 IP66으로 업그레이드하고 C5-M 해양 등급 코팅(두께 400μm 이상)을 사용하며 모든 표준 강철 볼트를 316L 스테인리스 스틸로 교체합니다. 변압기 오일은 환경 규제를 충족하기 위해 천연 에스테르(생분해성)로 대체됩니다.

Q4: 이 장치의 가장 일반적인 적용 시나리오는 무엇입니까?

A: 네 가지 주요 애플리케이션:

생산 세부사항

Lugao Power가 더 나은 풍력 패키지 유럽형 변전소를 구축하는 방법

세부사항 1: 방진 엔지니어링

풍력 발전 단지의 변전소 고장 대부분은 지속적인 터빈 진동(0.5~2Hz)으로 인해 연결이 느슨해졌기 때문에 발생합니다. 당사의 솔루션: 모든 버스바 연결은 볼트 헤드 아래에 Belleville 디스크 스프링을 사용하여 부품이 진동하는 경우에도 조임력을 유지합니다. 단자대는 케이지 클램프 유형(나사 클램프 아님)입니다. 내부 케이블 타이는 스테인리스 스틸 잠금 스트랩으로 교체됩니다. 결과: 5,000시간의 시뮬레이션 진동(2g, 5~200Hz 스윕) 후에도 토크 유지율은 초기 값의 >90%로 유지됩니다.

세부사항 2: 풍력 듀티 사이클을 위한 변압기 설계

표준 배전 변압기는 안정적인 부하를 나타냅니다. 풍력 변압기는 10초 이내에 0%에서 110%까지 급격한 변동을 보입니다. 우리의풍력 패키지형 유럽형 변전소축 클램핑 압력이 4.5MPa(업계 표준 2.5MPa)인 높은 단락 강도 코어를 사용합니다. 권선은 다중 평행 연선이 아닌 연속 전치 도체(CTC)로, 불균형 부하 시 순환 전류 손실을 제거합니다. 또한 상단 오일 온도계뿐만 아니라 LV 권선에 직접 내장된 광섬유 온도 센서를 추가하여 터빈 컨트롤러에 실시간 핫스팟 데이터를 제공합니다.

세부사항 3: 페인트를 넘어서는 부식 방지

풍력 발전 단지는 클래스 C3(내륙)부터 C5-M(해상) 환경에 있습니다. 표준 분말 코팅은 절단 가장자리에서 실패합니다. 우리의 프로세스:

1. 가장자리 밀봉: 레이저로 절단된 모든 가장자리에는 페인팅 전에 에폭시 가장자리 밀봉제 비드가 도포됩니다.

2. 아연이 풍부한 프라이머: 95% 아연분말 에폭시 프라이머(희생 보호) 80μm.

3. 중간 코팅: 100μm의 하이 빌드 에폭시.

4. 탑코트: 폴리우레탄 80μm(RAL 7035 밝은 회색 또는 맞춤형).

총 DFT(건조 필름 두께) = 최소 260μm. 크리프 없이 1,500시간 동안 염수 분무 테스트를 거쳤습니다(ASTM B117).

우리의 장점과 경쟁사

풍력 변전소에 Lugao Power를 선택하는 이유는 무엇입니까?

10년 이상의 전력 장비 제조 경력

변압기 및 MV 배전반 엔지니어링팀

1MVA에서 8MVA까지의 풍력 변전소 솔루션

선적 전 공장 테스트

육상 및 해안 풍력 프로젝트를 위한 맞춤형 설계

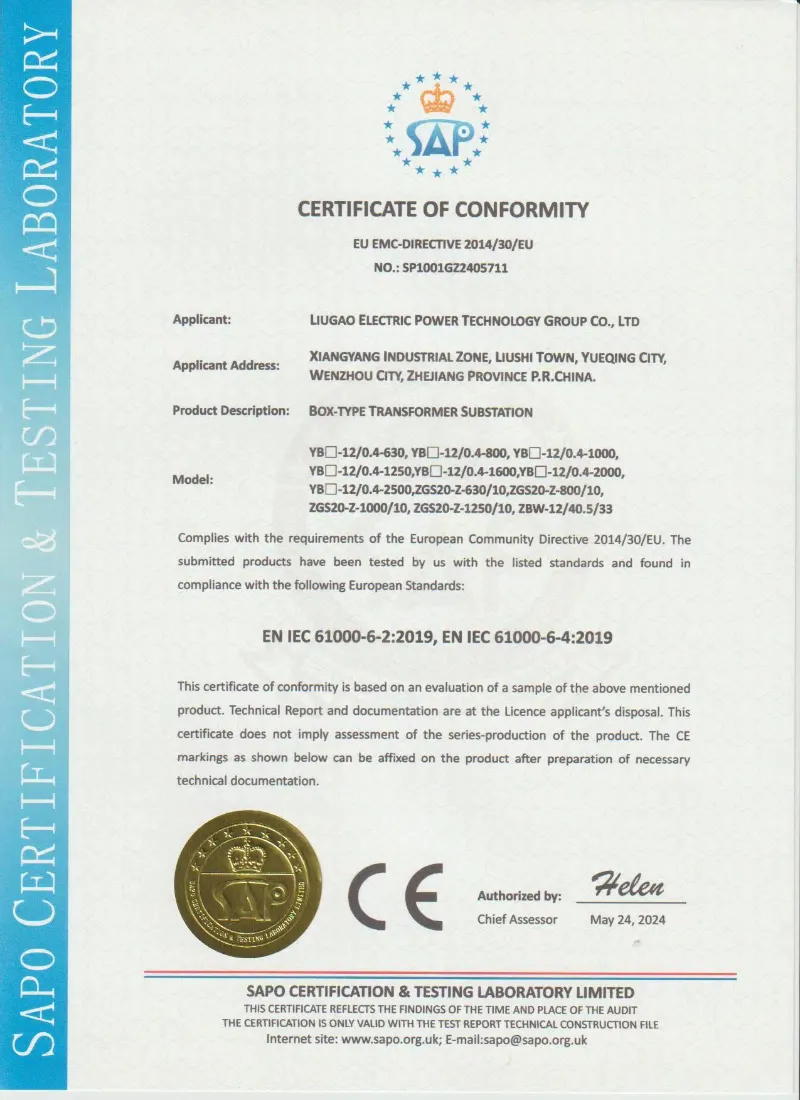

IEC 규격 제조 및 테스트
