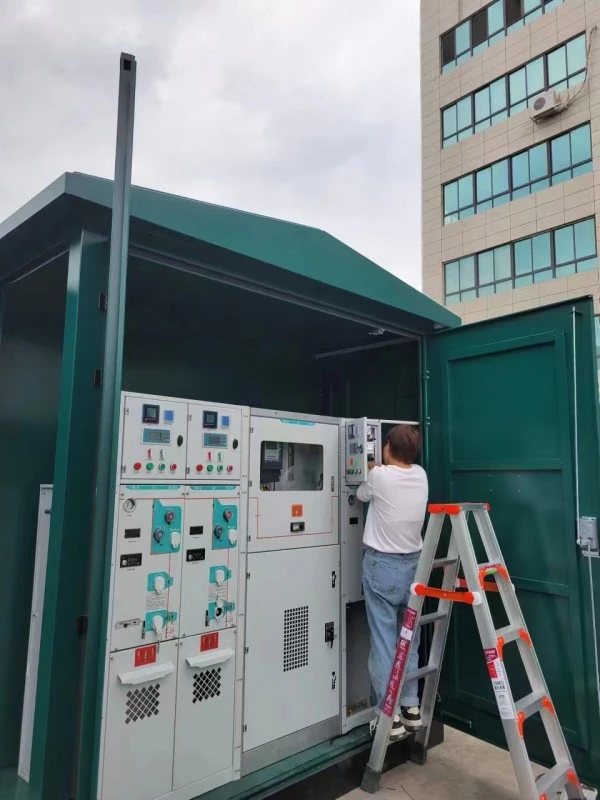

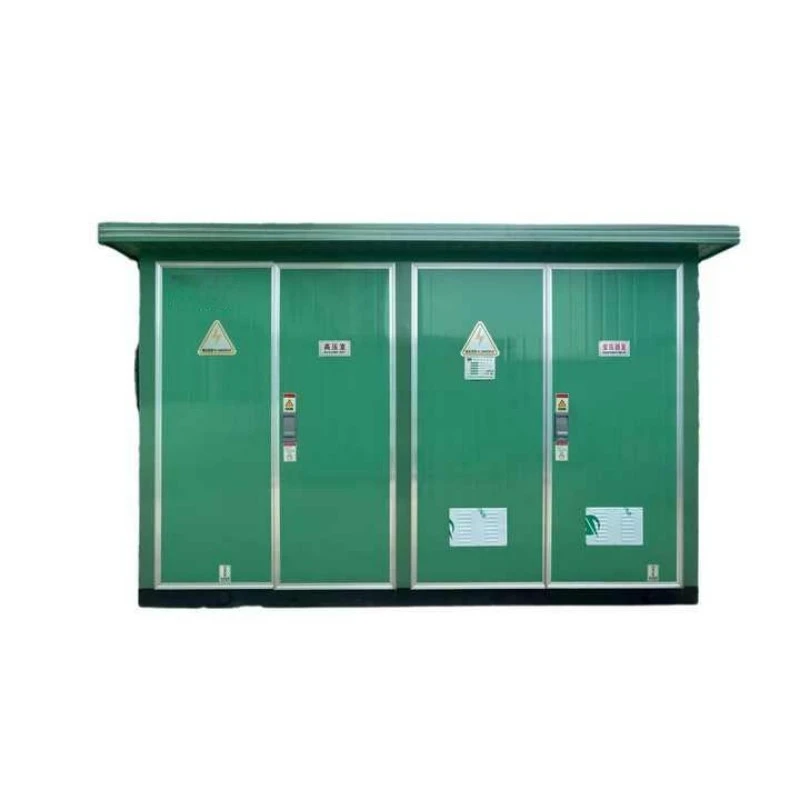

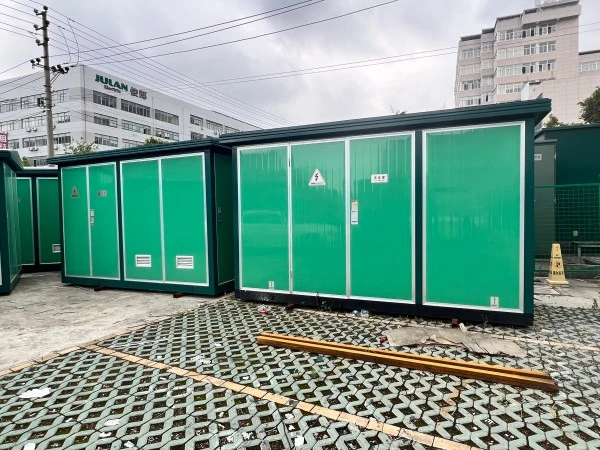

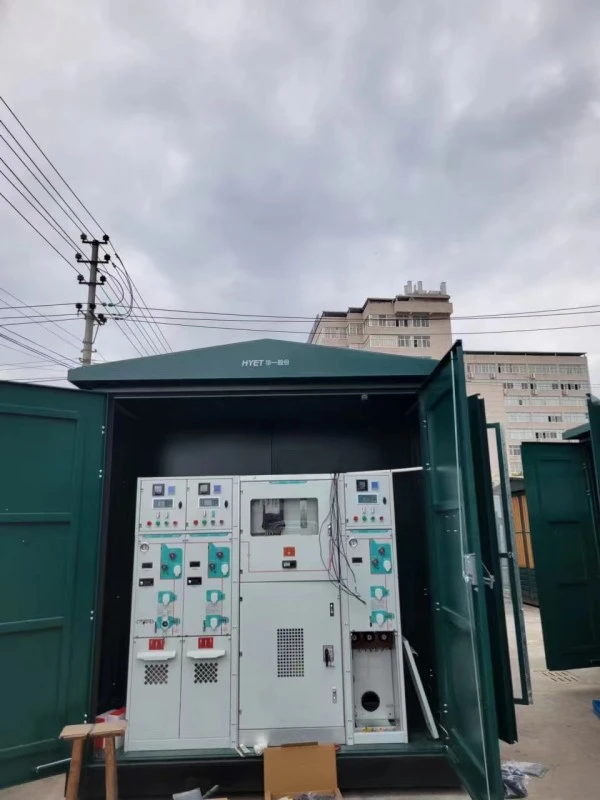

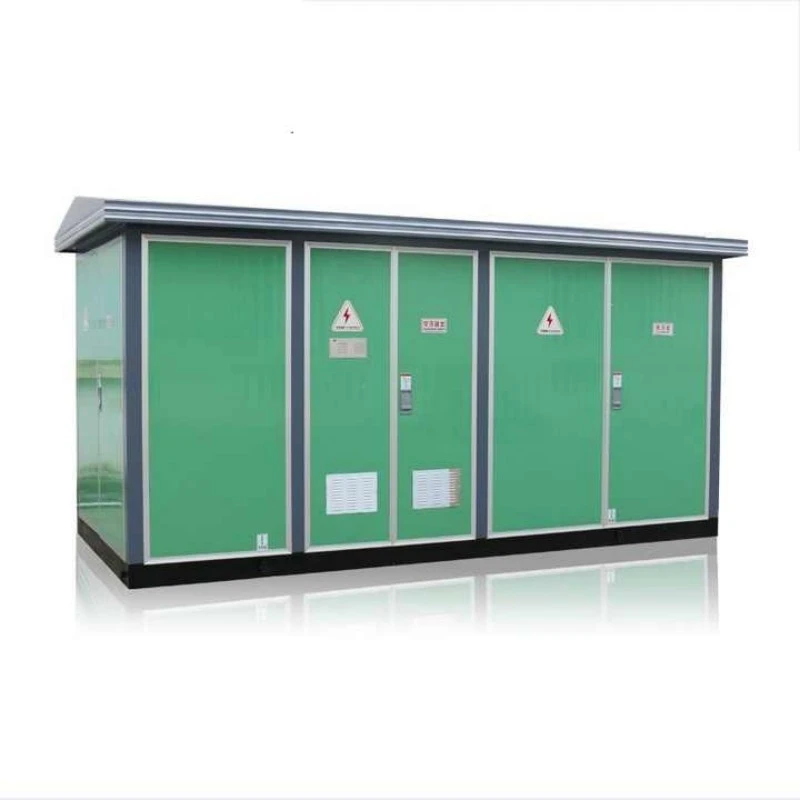

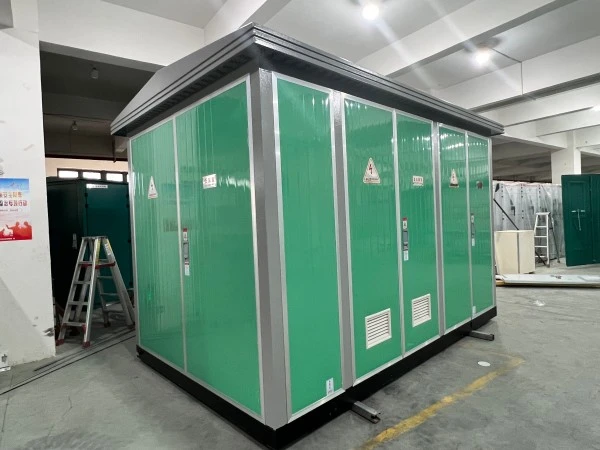

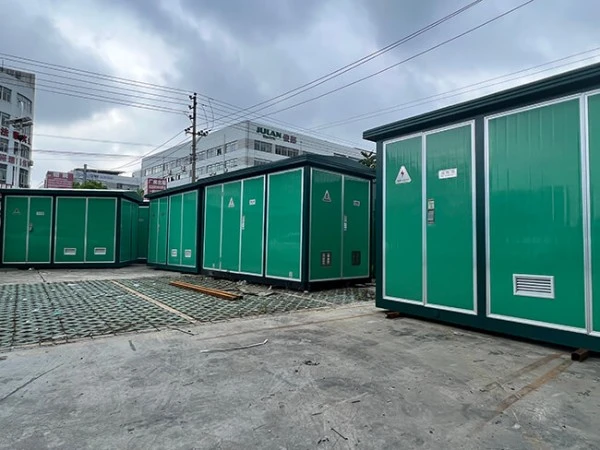

조립식 소형 유럽형 변전소

조립식 소형 유럽형 변전소는 중전압 전기를 저전압 부하로 수신, 변환 및 분배하도록 설계된 공장에서 조립된 3챔버 밀폐형 배전 장치입니다. 몇 주 동안 현장 공사가 필요한 기존의 콘크리트 건설 변전소와 달리 이 장치는 연결 준비가 완료된 상태로 도착합니다.

그것은 무엇입니까?

조립식 소형 유럽형 변전소(또는유럽형 박스 변전소)은 세 개의 별개의 분리된 구획으로 구성됩니다.

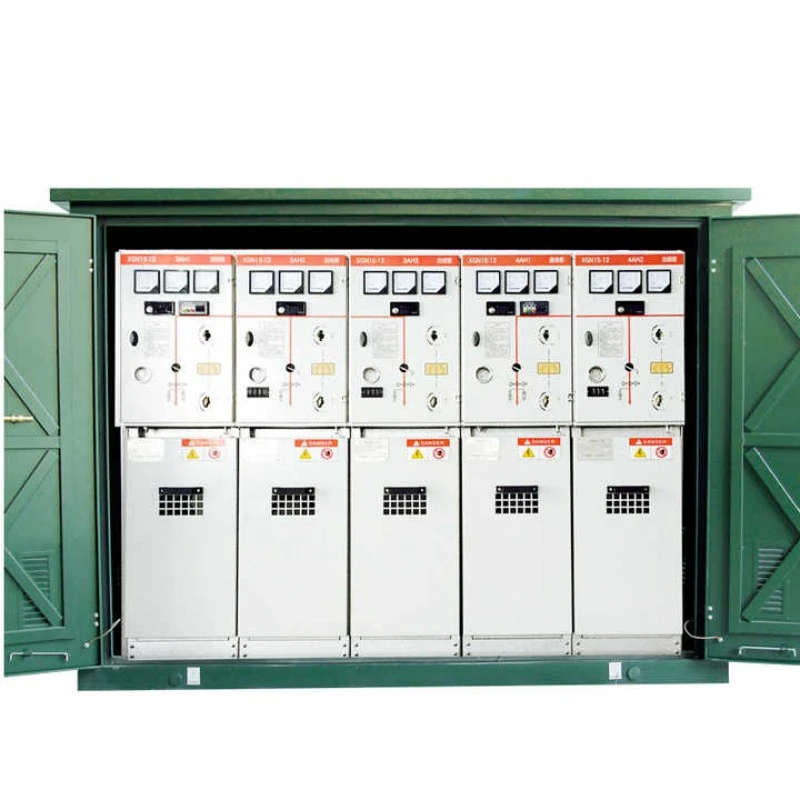

1. 고전압(HV) 구획: 개폐 장치, 보호 계전기 및 계량 장치를 수용합니다.

2. 변압기실: 오일 침지형 또는 건식 변압기가 포함되어 있습니다.

3. 저전압(LV) 구획: 배전 패널, 회로 차단기 및 출력 공급 장치가 포함되어 있습니다.

이 세 개의 챔버는 단일 내후성 강철 또는 복합 인클로저 내에 "I" 또는 "II" 모양으로 배열되어 있습니다. 모든 구획은 결함 전파를 방지하기 위해 금속 파티션으로 물리적으로 분리되어 있습니다.

그것은 무엇을 할 수 있습니까?

이 장비는 세 가지 핵심 기능을 수행합니다.

1. 강압변환 : 입력되는 중전압(6kV, 10kV, 20kV, 35kV)을 사용가능한 저전압(400V, 230V)으로 변환합니다.

2. 보호 및 격리: 퓨즈 또는 회로 차단기를 통해 오류가 발생한 회로를 자동으로 격리하여 다운스트림 자산을 보호합니다.

3. 부하 관리: 여러 발신 회로에 전력을 분배하여 선택적 스위칭, 미터링 및 모니터링을 가능하게 합니다.

조립식 소형 유럽형 변전소는 공장에서 사전 배선 및 테스트를 거쳤기 때문에 복잡한 현장 배선 오류가 제거됩니다. 주거단지, 공장, 태양광 발전단지, 전기차 충전소 등 최종 전력 배분을 위한 신경 중심지 역할을 합니다.

제품 장점

Lugao Power의 조립식 소형 유럽식 변전소를 선택하면 기존 변전소 및 미국식 대안에 비해 5가지 뚜렷한 경쟁 우위를 얻을 수 있습니다.

장점 1: 우수한 직원 안전

3개 구획으로 구성된 "구획화된" 설계는 진정한 조립식 소형 유럽형 변전소의 특징입니다. 각 섹션은 기계적, 전기적 인터록으로 완전히 연동됩니다. 예를 들어, 주 차단기가 꺼져 있지 않으면 LV 도어가 열릴 수 없습니다. 접지 스위치가 닫혀 있지 않으면 HV 도어가 열릴 수 없습니다. 이 순차적 안전 로직은 실시간 노출을 방지하여 운영자의 아크 플래시 위험을 대폭 줄입니다. 이와 대조적으로 미국형 변전소는 퓨즈 교체 중에 충전 부품이 노출되는 경우가 많습니다.

장점 2: 중단 없는 전원 공급 기능

퓨즈를 교체하려면 전체 변압기의 전원을 차단해야 하는 미국식 장치와 달리 조립식 소형 유럽식 변전소는 독립적인 유지 관리가 가능합니다. HV 측이 활성 상태인 동안 미터 판독을 위해 LV 구획을 열 수 있습니다. 고급 버전은 루프 스위칭 RMU(Ring Main Unit)를 수용하여 업스트림 오류 중에도 다운스트림 고객에게 전력을 유지하는 "2-in, 2-out" 구성을 가능하게 합니다. 이는 병원과 데이터 센터에 없어서는 안 될 요소입니다.

장점 3: 탁월한 열 관리

각 변압기 구획에는 강제 환기(자동 온도 조절 팬)와 자연 대류 루버 기능이 있습니다. 물리적 분리는 변압기에서 생성된 열이 HV 구획의 민감한 전자 계전기에 영향을 미치지 않음을 의미합니다. 우리의 테스트에서는 여름 피크 부하 동안 내부 온도가 비분할 설계보다 15~20°C 낮게 유지되어 단열 수명이 직접적으로 연장되는 것으로 나타났습니다.

장점 4: 극한의 환경 적응성

최소 IP54(방진 및 워터 제트로부터 보호)로 제작된 인클로저는 염수 분무, 모래 폭풍 및 폭우를 견딜 수 있습니다. 40mm 에어 갭과 결로 방지 히터가 내부 습기를 방지합니다. 작동 범위: -40°C ~ +55°C. 이러한 견고성은 조립식 컴팩트 유럽형 변전소가 해안 풍력 발전소 및 사막 태양광 프로젝트의 기본 선택인 이유입니다.

장점 5: 총소유비용(TCO) 절감

초기 구매 가격은 유사한 미국식 장치보다 15~20% 높을 수 있지만 20년 동안의 TCO는 30% 더 낮습니다. 왜? 유럽형 장치에는 교체 가능한 모듈식 구성 요소가 있습니다(전체 버스바가 아닌 결함이 있는 퓨즈만 교체). 오일 봉쇄 배수통은 토양 오염 물질을 방지합니다. 최소한의 토목 공사(평평한 콘크리트 패드만 사용)는 콘크리트 방을 짓는 것에 비해 설치 인건비에서 단위당 $5,000~$10,000를 절약합니다.

제품특징

다음은 조립식 소형 유럽형 변전소의 특정 엔지니어링 기능입니다.

생산 세부사항

Lugao Power는 ISO 9001 인증을 받은 25,000m² 규모의 공장에서 모든 조립식 소형 유럽형 변전소를 제조합니다. 다음은 당사의 품질을 차별화하는 주요 생산 세부 사항입니다.

재료 선택

강철: 수입된 DX51D+Z275 아연 도금 강철, CNC 터렛 펀치로 절단 및 굽힘(공차 ±0.2mm).

GRP(유리 강화 폴리에스테르): 연안 주문용으로 제공됩니다. 부식은 없지만 비용이 더 높습니다. 난연 등급 VO(UL94).

변압기 코어: 비정질 금속 또는 CRGO 실리콘 강철(M5 등급, 0.23mm 두께). 표준강 대비 무부하 손실을 70% 감소시켰습니다.

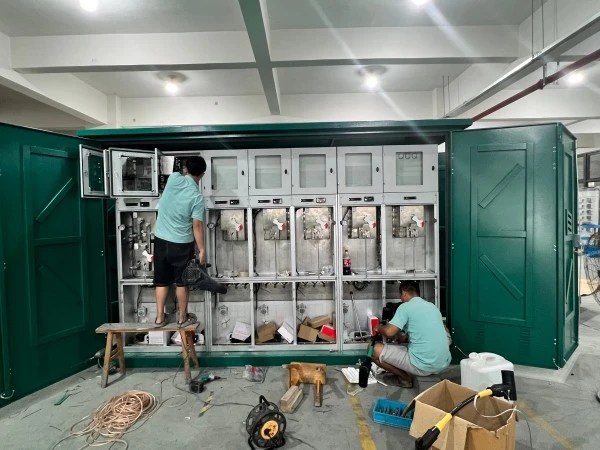

조립과정

격실제작 : HV, Transformer, LV 구간별 용접지그를 별도로 제작합니다. 각 구획은 비누 용액을 사용하여 누출 테스트를 거쳤습니다(오일 봉쇄용).

도장: 전처리(탈지, 인산염 처리) → 에폭시 프라이머(80μm) → 폴리에스테르 탑코트(70μm). 염수 분무 테스트: 크리피지 없이 720시간.

내부 배선: 할로겐 프리, 90°C 등급 구리 케이블, 육각형 다이로 압착됨(인출 테스트 >200N) 모든 단자에는 열수축 마커가 표시되어 있습니다.

변압기 설치: 오일로 채워진 변압기는 진공 건조를 거칩니다(잔류 수분 <0.5%). 건식 변압기는 진공 압력(VPI) 하에서 두 번 함침됩니다.

품질 관리 점검

1. 유전체 테스트: HV 측의 경우 28kV/1min; LV 측의 경우 3kV/1min.

2. 열 실행: 주변 온도 40°C에서 8시간 동안 최대 부하; 12개의 PT100 센서로 온도 상승을 모니터링합니다.

3. IP 테스트: 8시간 동안 더스트 챔버에 이어 워터 제트 테스트(100리터/분의 12.5mm 노즐).

4. 기능적 인터록 테스트: 모든 스위치에서 50회의 개방-폐쇄 주기.

사용자 정의 옵션

1. 색상: RAL 7035(밝은 회색) 표준; 요청 시 모든 RAL 코드 제공(리드 타임 +15일)

2. 케이블 입구: 바닥(주추를 통해) 또는 측면(글랜드 플레이트).

3. 스마트 기능: 4G/WiFi를 통한 IoT 지원 원격 모니터링(전류, 전압, 온도, 도어 상태).

포장, 배송, 보증

포장 및 배송

각 조립식 컴팩트 유럽형 변전소는 4개의 내장 리프팅 러그를 사용하여 들어 올려집니다(총 중량의 2배로 테스트됨). 포장 절차:

● 내부: 운송 중 습기를 흡수하기 위해 각 칸 내부에 실리카겔 건조제 팩(2kg)을 배치합니다.

● 케이블 입구: 플라스틱 캡과 자가 경화 테이프로 밀봉되어 있습니다.

● 외부: VCI(Vapor Corrosion Inhibitor) 필름으로 스트레치 랩핑한 후 튼튼한 방수 타포린으로 덮습니다.

● 크레이트: 강철 배송 스키드에 볼트로 고정됩니다(지게차 포켓의 경우 높이 1,200mm). 코너 보호대 및 스트랩 밴드.

리드타임: 표준 630kVA 장치의 경우 영업일 기준 25일; 맞춤형 주문의 경우 35일(스마트 미터링 포함)

보증 및 애프터서비스

보증 기간: 시운전일로부터 12개월 또는 배송일로부터 14개월(둘 중 먼저 도래하는 날짜).

적용 범위: 재료 또는 제작 기술의 모든 제조 결함. 번개, 홍수, 명판을 초과하는 과부하 또는 무단 개조로 인한 손상은 보장되지 않습니다.
