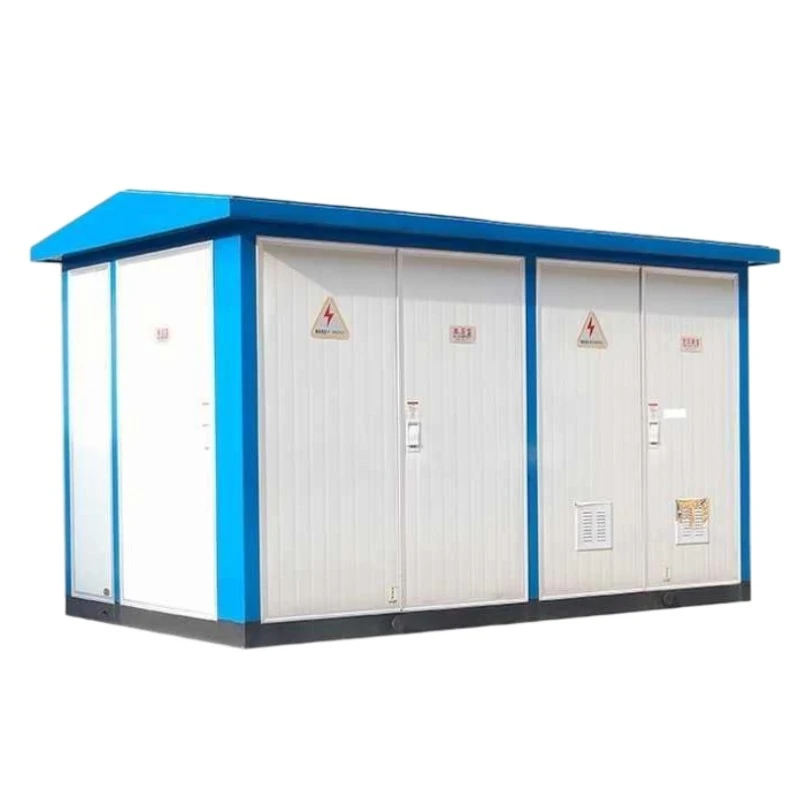

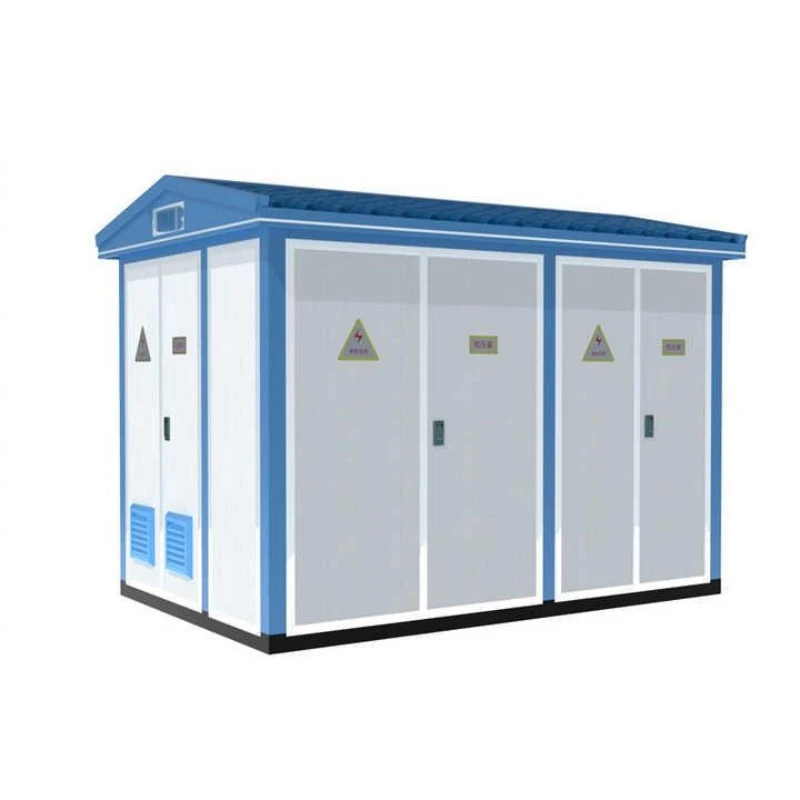

스마트 사전 설치된 유럽식 변압기 변전소

높은 지능의 공간 절약형 배전 솔루션을 찾고 계십니까? Lugao Power Co., Ltd.는 최신 그리드용으로 설계된 완전 통합형 소형 변전소인 사전 설치된 스마트 유럽형 변전소를 제공합니다. 설치 시간 단축, 원격 모니터링 강화, 뛰어난 운영 안전성을 얻으려면 이 스마트 변전소를 구입하세요. 모듈식 설계는 변압기, 스위치기어 및 배전반을 하나의 내후성 인클로저로 결합하여 도시 및 재생 에너지 응용 분야에 이상적입니다.

문의 보내기

제품 설명

스마트 사전 설치된 유럽형 변전소는 다음을 통합하는 공장에서 조립된 소형 배전 장치입니다.고압 개폐 장치, 저전압 배전반, 유침형 또는 건식 변압기를 단일 밀폐형 하우징에 담았습니다. 전통적인 토목 공학 변전소와 달리 이 유럽식 장치는 조립식으로 제작되고 테스트를 거쳐 바로 설치 가능한 시스템으로 제공됩니다.

그것은 무엇을 하는가?

중전압(일반적으로 6kV~35kV)을 저전압(400V~690V)으로 낮추어 주거 지역, 상업용 건물, 공장 및 재생 에너지 발전소에 안전하게 배전합니다. 스마트 사전 설치된 유럽형 변전소는 부하, 온도 및 전력 품질에 대한 지능형 모니터링도 지원하여 원격 결함 진단 및 자동 경보 기능을 지원합니다. 이는 스마트 그리드 및 무인 변전소에 이상적인 선택입니다.

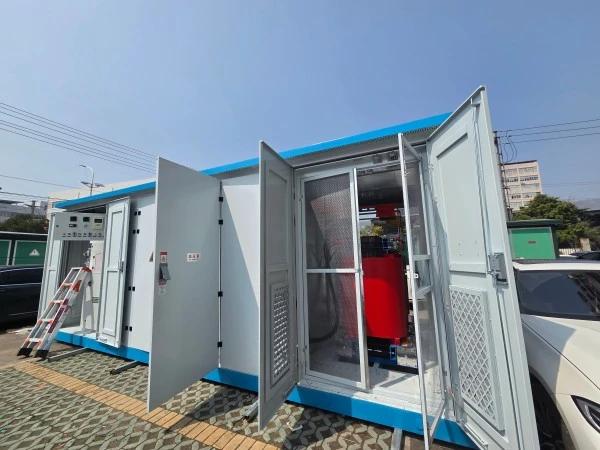

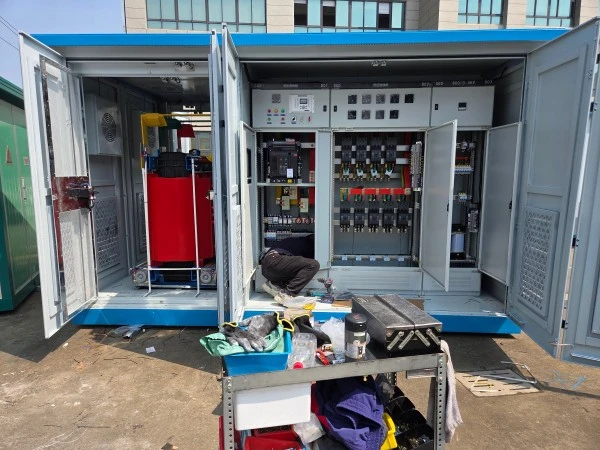

Smart Pre Installed European Type Transformer Substation

제품 장점

1. 스마트 모니터링 및 원격 제어

사전 설치된 스마트 유럽형 변전소에는 전압, 전류, 역률 및 오일 온도에 대한 실시간 데이터를 수집하는 지능형 터미널 장치(ITU)가 옵션으로 제공됩니다. 데이터는 4G, 이더넷 또는 광섬유를 통해 중앙 제어실로 전송될 수 있어 현장 검사 비용이 절감됩니다.

2. 컴팩트한 설치 공간 및 빠른 배포

스마트 사전 설치된 유럽형 변전소는 공장에서 사전 조립되기 때문에 현장에서 간단한 기초만 있으면 됩니다. 설치 기간은 몇 주가 아닌 1~2일이 소요되며, 토목 공사 및 토지 점유 비용을 최대 60% 절감할 수 있습니다.

3. 가혹한 조건에서도 높은 신뢰성

인클로저 및 내부의 침지형 또는 에폭시 수지 변압기에 대한 보호 등급이 IP54 이상인 이 변전소는 먼지, 비, 염무 및 -25°C ~ +40°C의 극한 온도에 견딜 수 있어 사막, 해안 지역 또는 고지대에서 지속적인 작동을 보장합니다.

4. 에너지 효율성 및 저손실

S11 또는 S13 시리즈 저손실 변압기가 장착된 스마트 사전 설치된 유럽형 변전소는 무부하 손실을 기존 장치에 비해 최대 30% 줄여 20년 수명 동안 전기 요금과 탄소 배출량을 직접적으로 낮춥니다.

5. 완전 맞춤형

당사는 구리 또는 알루미늄 권선, 부하시 탭 절환기, 자동 역률 보정(APFC) 및 서지 어레스터 등 유연한 구성을 제공합니다. 빌라 지역에 200kVA 장치가 필요하든 산업 단지에 2500kVA 장치가 필요하든 당사는 맞춤형 솔루션을 제공할 수 있습니다.

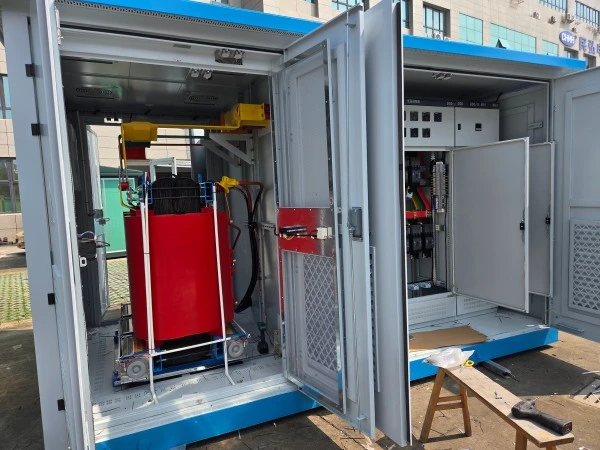

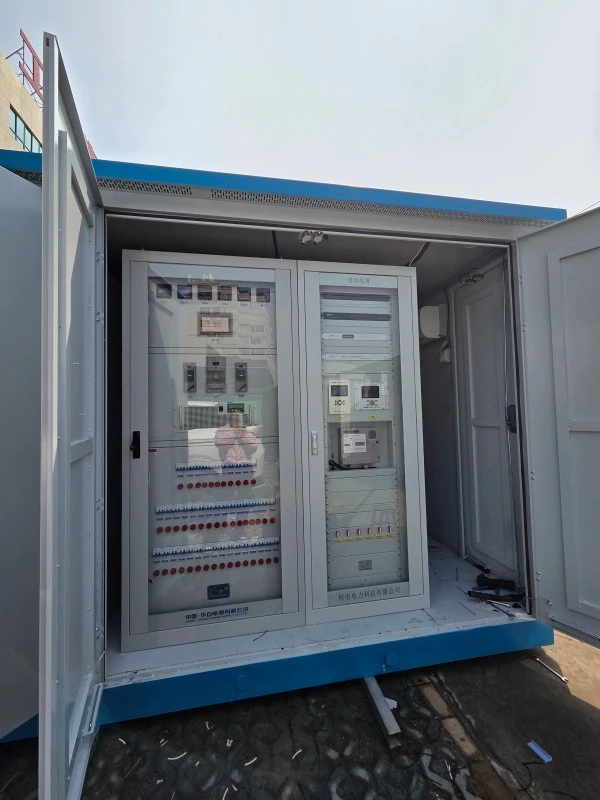

Smart Pre Installed European Type Transformer Substation

제품특징

완전 밀폐형 및 비바람에 견디는 하우징---아연 도금 강철 또는 알루미늄 합금으로 제작되었으며 부식 방지 페인트로 코팅되어 옥외 설치에 적합합니다.

모듈식 내부 레이아웃---고압 스위치기어, 변압기 및 LV 배전을 위한 별도의 구획이 있으며 기계적 인터록이 있어 작업자의 안전을 보장합니다.

지능형 냉각 시스템---건식 변압기용 온도 제어 팬 또는 유침형 장치용 주름형 라디에이터 패널로 온도가 설정점을 초과하면 자동으로 활성화됩니다.

아크 플래시 및 과부하 보호---SF6 또는 진공 회로 차단기, 퓨즈 스위치 및 서지 보호 장치(SPD)가 장착되어 IEC 62271-202 표준을 충족합니다.

사용자 친화적인 인터페이스---로컬 터치스크린 디스플레이(옵션)는 실시간 데이터와 오류 기록을 보여주며, 유지보수 직원은 스마트폰 앱을 통한 원격 액세스가 가능합니다.

저소음 작동---진동 감쇠 마운트 및 방음 패널을 통해 주거용 응용 분야의 소음 수준 55dB(A) 이하입니다.

도난 방지 및 보안 설계---강력한 잠금 장치, 도어 센서 및 CCTV 통합 옵션을 통해 사전 설치된 스마트 유럽형 변전소는 원격 무인 현장에 적합합니다.

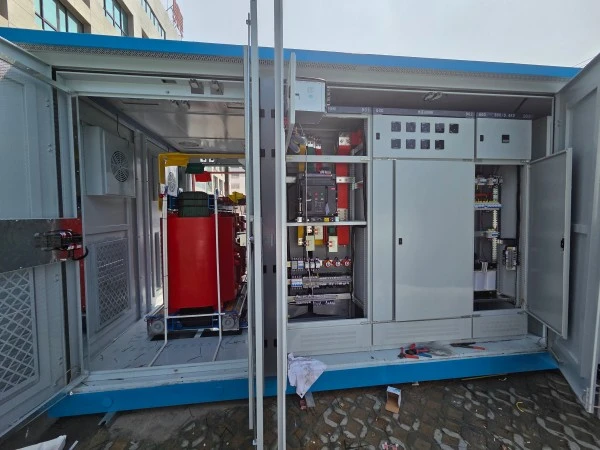

Smart Pre Installed European Type Transformer Substation

제품 응용

스마트 사전 설치된 유럽형 변전소는 다음 분야에서 널리 사용됩니다.

도시 배전

공간이 제한적이고 화재 안전이 중요한 주거 단지, 쇼핑몰, 호텔, 병원.

지하 주차장이나 옥상 설치는 컴팩트한 오일 차단 설계의 이점을 누릴 수 있습니다.

재생 가능 에너지 프로젝트

태양광 발전소와 육상 풍력 발전소에는 빠른 배치와 내후성이 필요합니다. 이 변전소는 PV 인버터 및 풍력 터빈 변환기와 원활하게 통합됩니다.

인프라 및 공공 시설

공항, 지하철역, 터널 및 교량은 높은 신뢰성과 원격 모니터링을 통해 중단 없는 조명과 환기를 보장합니다.

산업 및 광산 현장

공장, 화학 공장 및 광산에서는 사전 설치된 스마트 유럽형 변전소를 사용하여 그리드 오류를 격리하고 민감한 기계를 보호합니다.

임시 및 비상전원

건설 현장, 재난 구호 구역 및 야외 행사는 플러그 앤 플레이 특성과 쉬운 재배치의 이점을 누릴 수 있습니다.

생산 세부사항

주택 및 기계 설계

스마트 사전 설치된 유럽형 변전소의 외부 인클로저는 레이저 절단, 굽힘 및 용접 강판을 사용하여 제조됩니다. 용접 후 전체 하우징을 샷 블라스팅하여 스케일을 제거한 다음 최소 두께 80μm의 정전 분말 코팅을 실시합니다. 이는 해안 또는 산업 환경에 대한 C5-M 내식성(ISO 12944)을 제공합니다.

도어에는 폴리우레탄 개스킷, 압축 래치 및 탈착식 경첩이 장착되어 있습니다. 경사진 지붕은 물이 고이는 것을 방지하고, 기본 채널에는 쉽게 운반할 수 있도록 지게차 포켓과 리프팅 러그가 포함되어 있습니다.

변압기 코어 및 권선

무부하 전류를 줄이기 위해 스텝 랩 조인트를 갖춘 고투과성 냉간 압연 방향성 규소강판(0.23mm 또는 0.27mm)을 사용합니다. 권선은 무산소 구리 또는 알루미늄 호일(저전압용)과 둥근 구리선(고전압용)으로 만들어집니다. 건식 버전의 경우 클래스 H 에폭시 수지는 진공 주조되어 공극을 제거하고 <10pC의 부분 방전을 달성합니다. 오일 침지 버전의 경우, 오일 팽창을 흡수하기 위해 골판지 탱크와 함께 미네랄 오일 또는 천연 에스테르 유체를 사용합니다.

배전반 및 버스바

사전 설치된 스마트 유럽형 변전소 내부의 HV 구획에는 눈에 띄는 차단 접점이 있는 부하 차단 스위치 또는 회로 차단기(SF6 또는 진공 유형)가 있습니다. LV 구획에는 MCCB(주형 배선용 회로 차단기), 피더 차단기 및 최대 4000A 정격의 부스바 시스템이 포함되어 있습니다. 모든 부스바는 열수축 절연 처리된 주석 도금 구리입니다.
