타지키스탄 변전소 프로젝트: MV 배전반 및 HV 장비 설치

그림 1 - 실내 배전반 캐비닛 설치 단계

이미지는 프로젝트의 주 제어실을 보여줍니다.고압 개폐 장치당사에서 공급한 제품을 제자리에 설치하고 있습니다. 이 장비는 내장형 회로 차단기, 보호 및 측정 장치, 작동 회로를 통합한 표준화된 캐비닛 설계를 특징으로 하며 변전소에 안정적인 배전 보호 및 제어 기능을 제공하여 전력 시스템의 안전하고 안정적인 작동을 보장합니다.

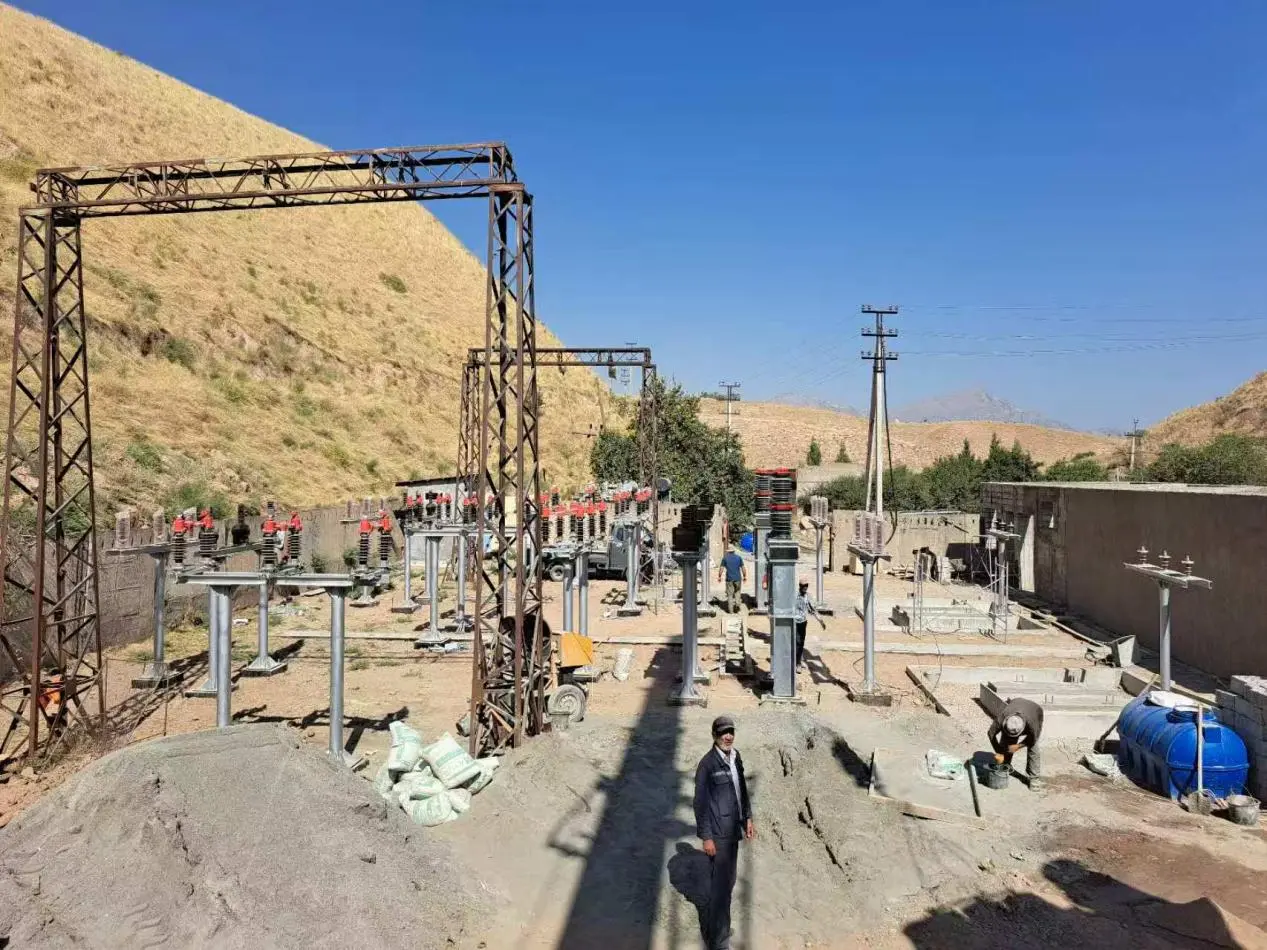

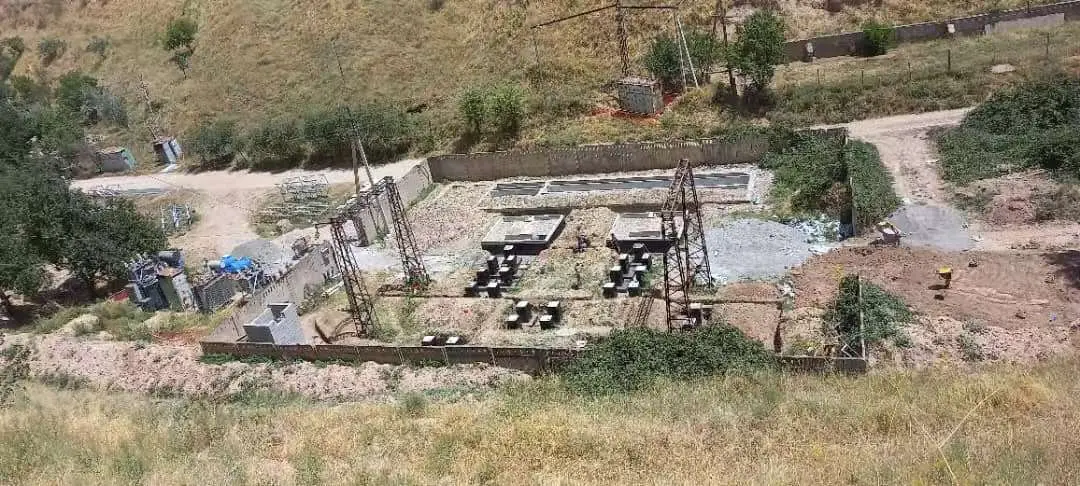

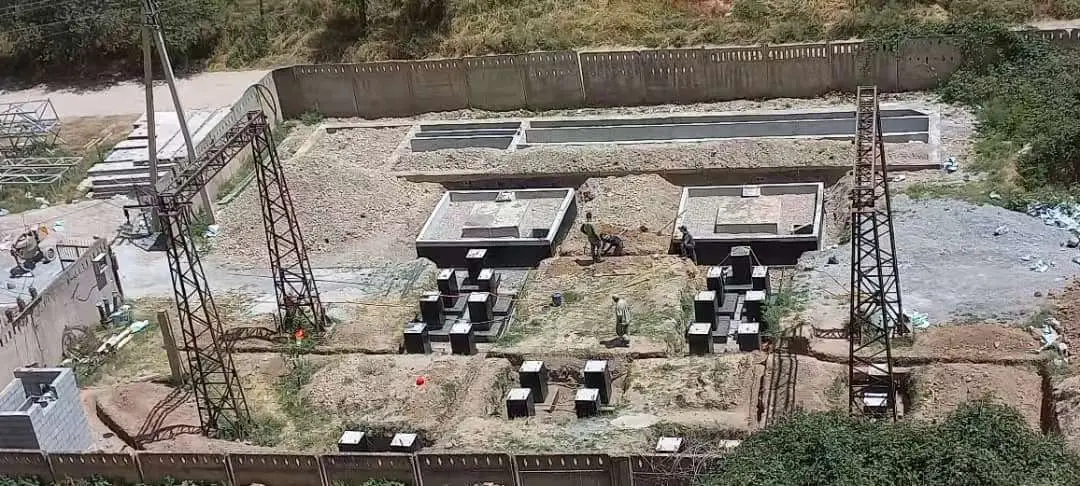

그림 2~4:이 프로젝트는 토목 기초와 옥외 구조 골조가 동시에 건설되는 산악 지역에 위치하고 있습니다. 장비 기초 타설, 뼈대 설치 등 주요 작업을 현장에서 완료하여 후속 주요 장비 설치를 위한 기반을 마련했습니다. 우리 회사는 적시에 프로젝트를 진행할 수 있도록 기술 지원 및 장비 배송 서비스를 제공하여 건설 과정 전반에 걸쳐 전폭적인 지원을 제공해 왔습니다.

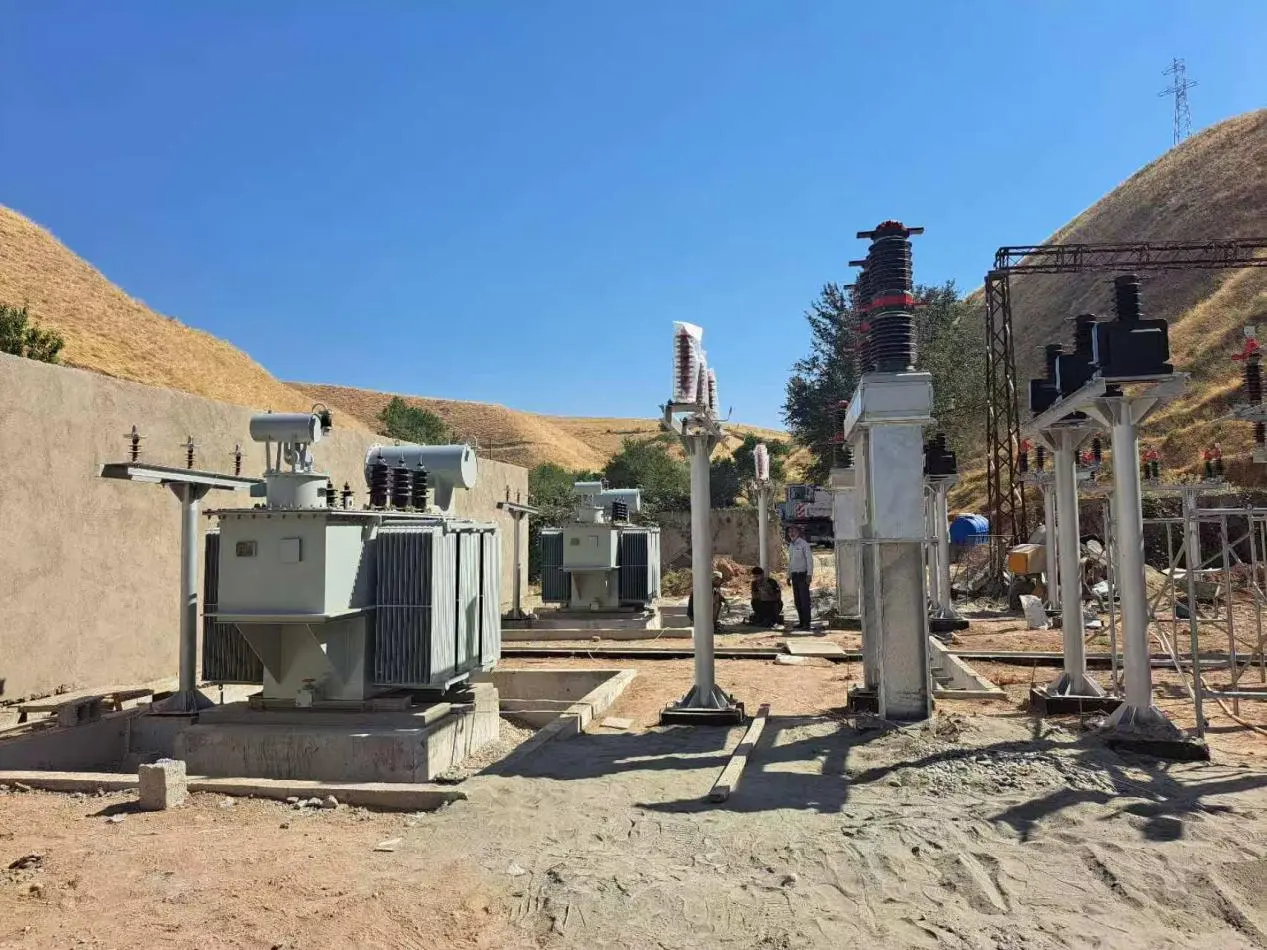

그림 5 - 주요 실외기 설치 장소

주변압기, 고전압 단로기, 버스바 구조가 순차적으로 설치되었습니다. 당사에서 공급하는 모든 실외용 고전압 장비는 극심한 국지적 온도 변화와 모래 기상 조건을 견딜 수 있도록 엄격한 환경 적응성 설계를 거쳐 절연체, 구조물 등의 부품이 우수한 내식성 및 절연 성능을 발휘합니다.

그림 6 – 고전압 장비의 설치 및 시운전

고전압 절연 스위치 장비가 설치 및 시운전 중입니다. 당사의 기술 인력은 건설 팀과 협력하여 장비 배치, 배선 및 디버깅을 완료하여 복잡한 작동 조건에서 안정적인 작동을 보장하고 절연 성능 표준을 준수합니다.

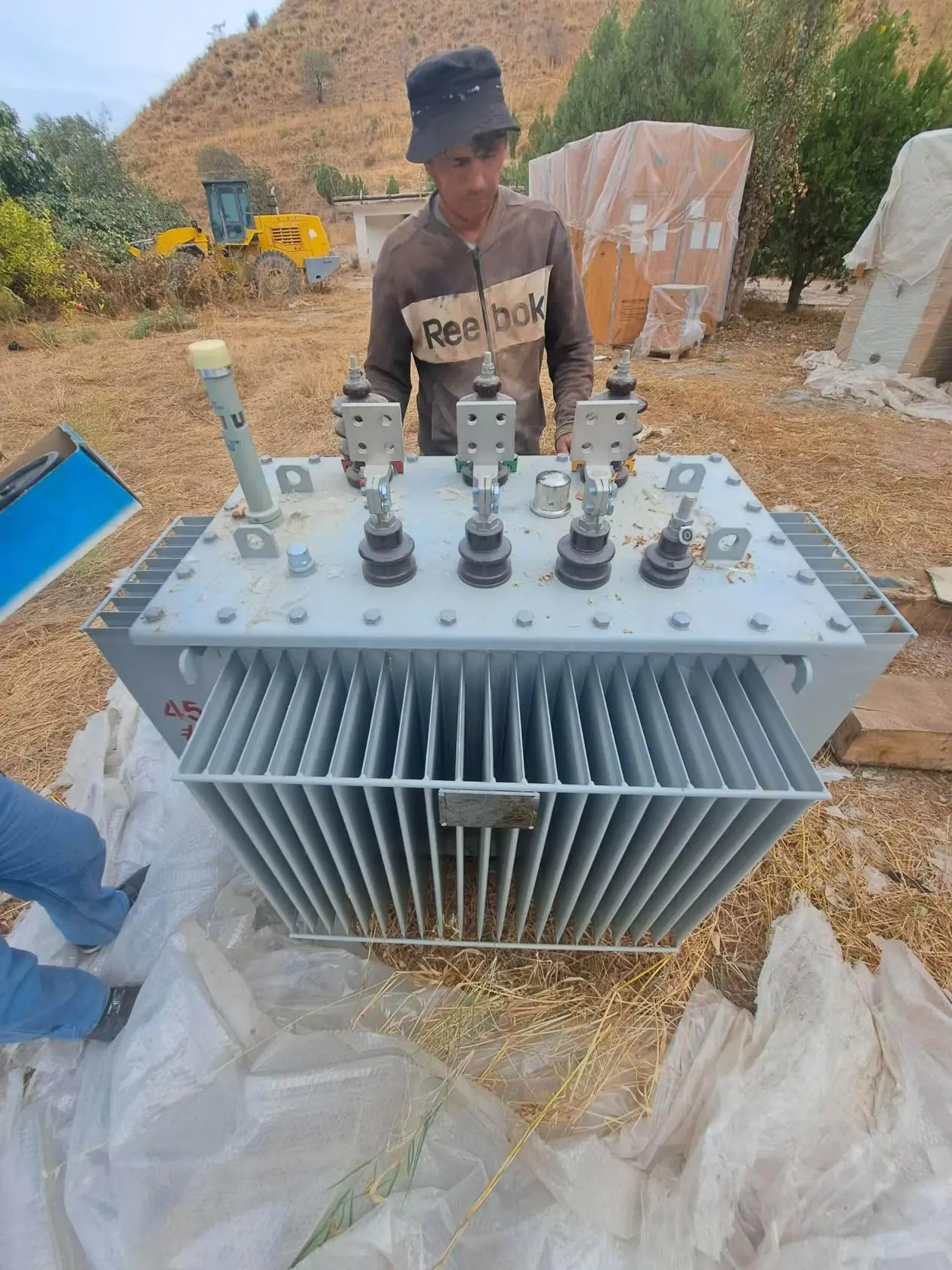

그림 7 - 변압기 포장 풀기 및 인수 검사

현재 현장에서는 주 변압기의 포장 풀기 및 인수 검사가 진행 중입니다. 모든 장비는 배송 전에 엄격한 공장 테스트를 거쳤으며 도착 시 외관, 액세서리 및 기술 문서와 관련하여 건설 팀과 공동으로 검증되어 상태가 양호하고 모든 현장 설치 요구 사항을 충족하는지 확인했습니다.

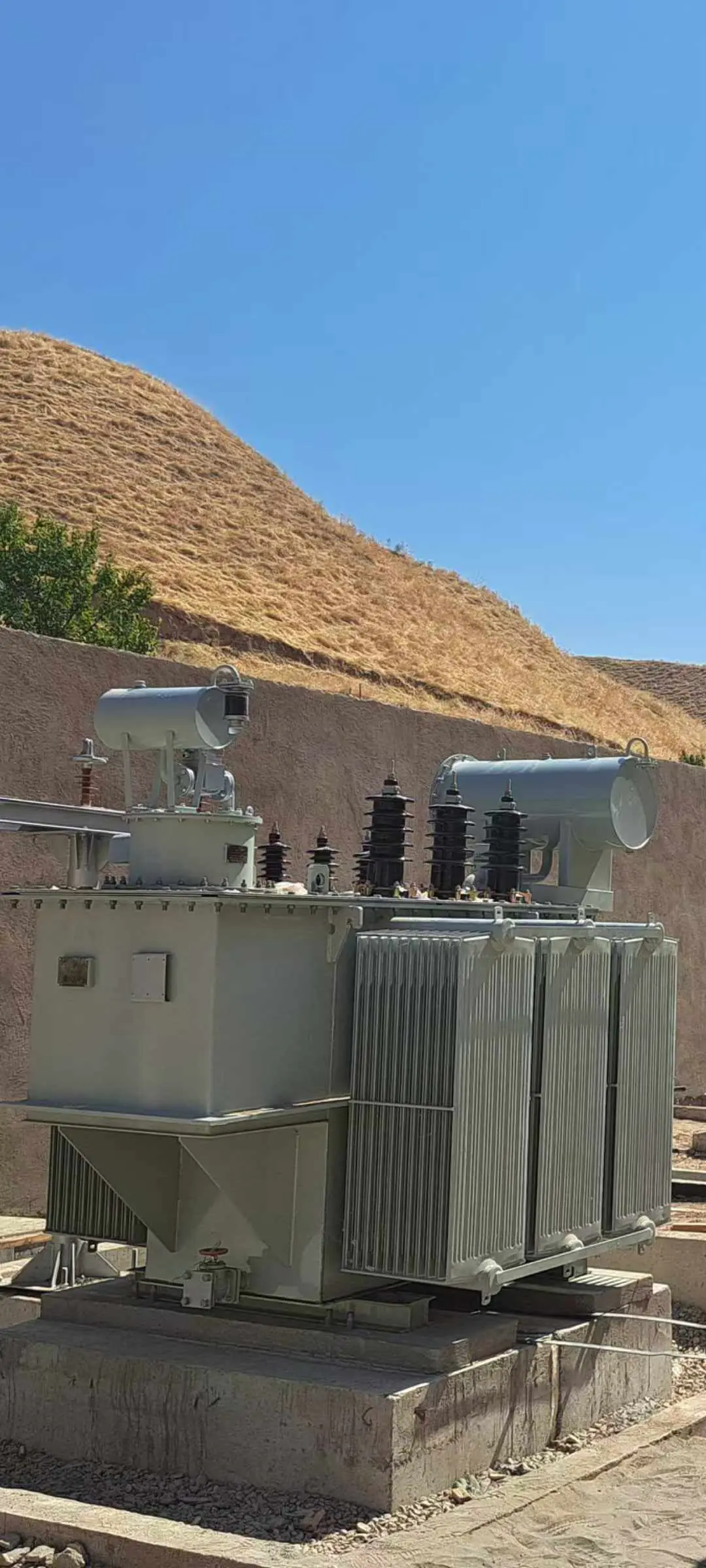

그림 8 - 제자리에 설치된 주 변압기

주 변압기가 견고한 기초와 모든 액세서리가 올바르게 장착된 상태로 제 위치에 성공적으로 설치되었습니다. 완전히 밀봉된 구조 설계를 특징으로 하는 이 장비는 탁월한 방열 및 절연 성능을 제공하여 변전소 내 전압 변환 및 전력 전송에 필수적인 지원을 제공합니다.

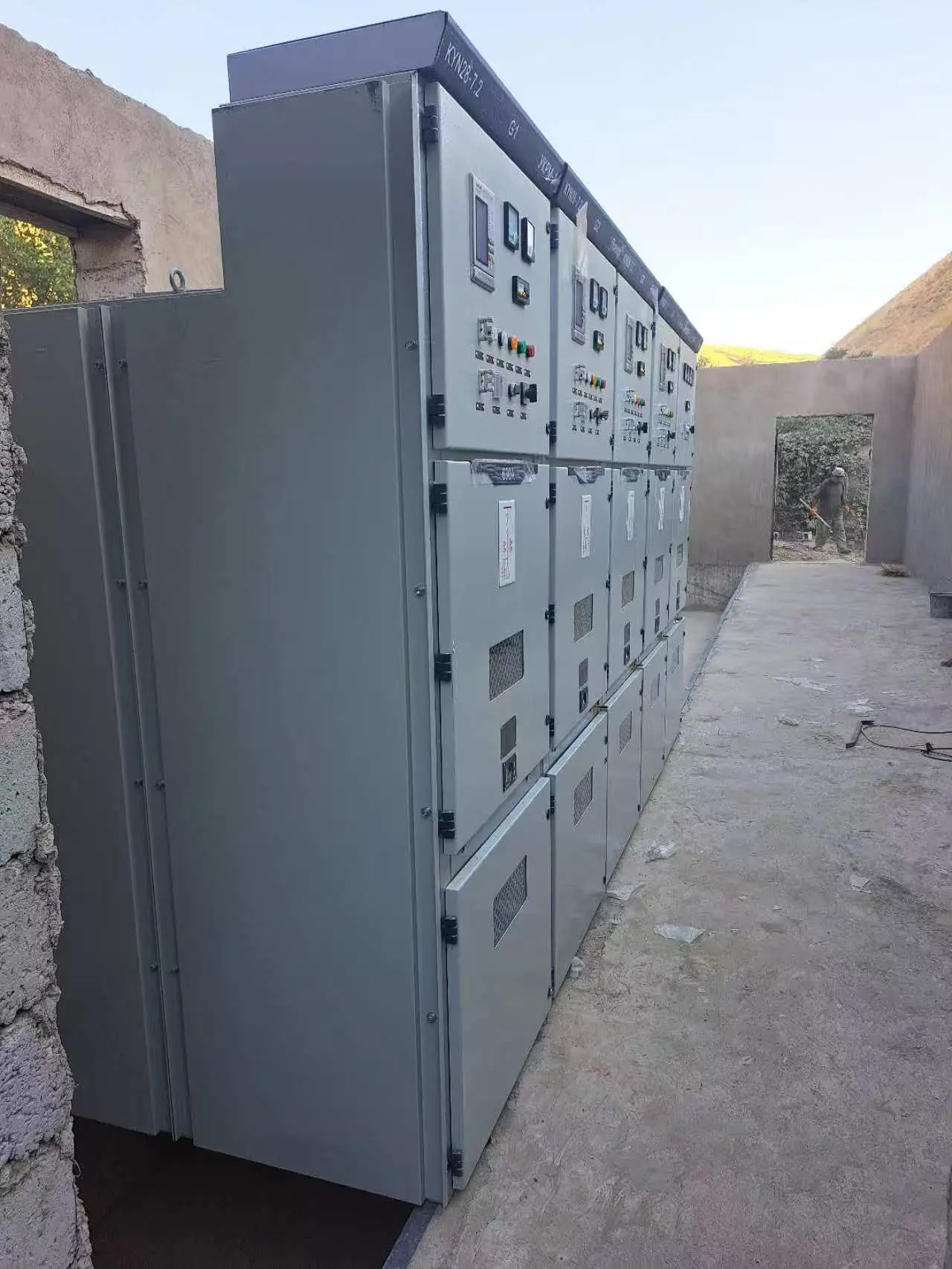

그림 9 - 실내 배전반 설치 완료

모두고압 개폐 장치제어실의 장치가 완전히 설치되고 질서정연하게 배열되었습니다. 콤팩트한 구조와 명확한 레이아웃을 특징으로 하는 이 장치는 후속 작동, 유지 관리 및 검사를 용이하게 하며 변전소 배전 시스템의 핵심 구성 요소 역할을 합니다.

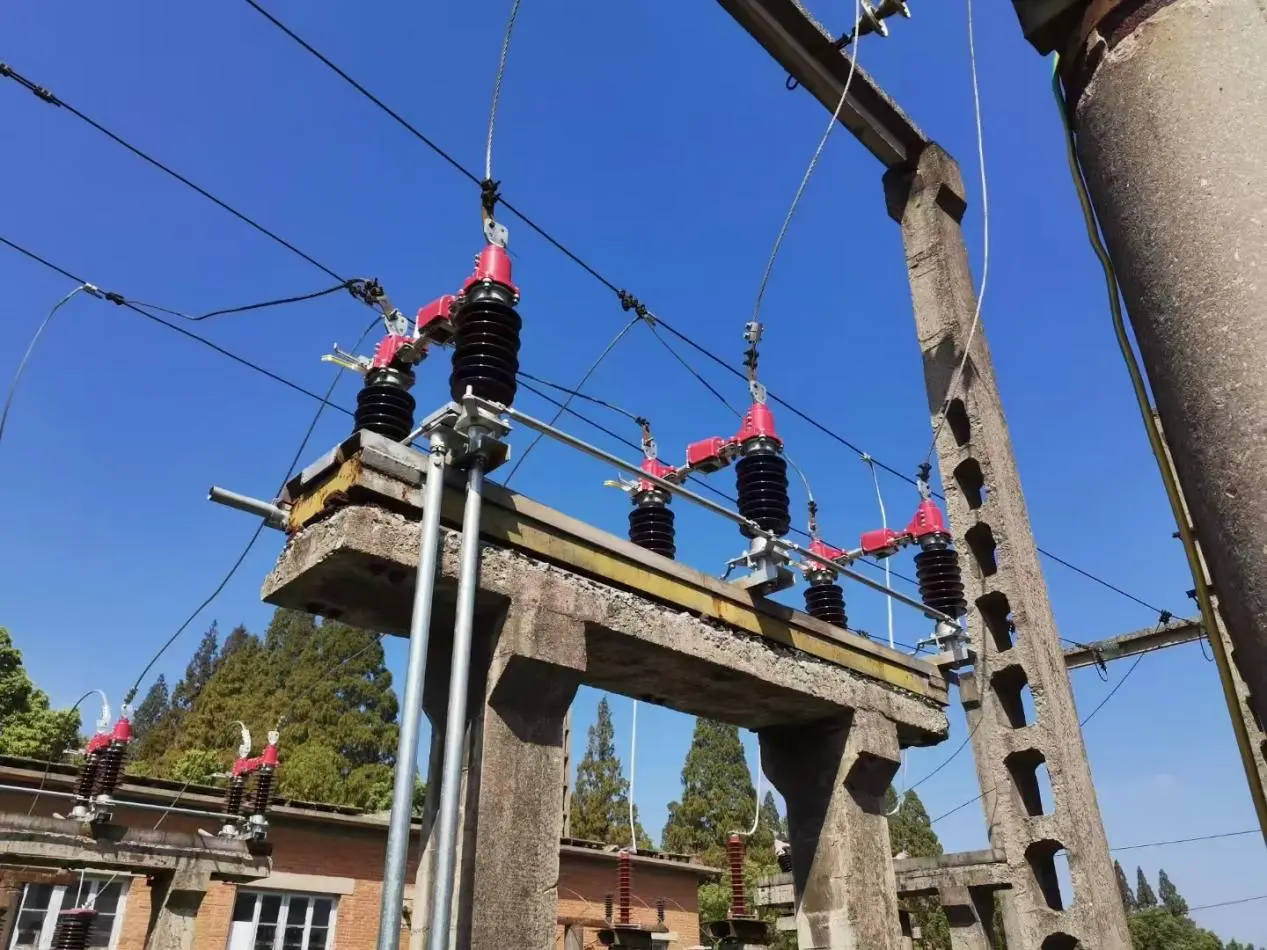

그림 10: 실외 고전압 절연 스위치 개조/업그레이드 프로젝트

이 프로젝트에는 노후화된 변전소의 실외 고전압 단로기를 업그레이드하고 개조하는 작업이 포함됩니다. 다이어그램은 당사가 공급한 차세대 단로기 장비가 현장에서 성공적으로 설치 및 시운전되었음을 보여줍니다. 신뢰성이 높은 구조 설계를 특징으로 하는 이 장비는 기존 변전소 인프라 및 배선 구성과 원활하게 통합되어 운영 안정성과 유지 관리 편의성을 크게 향상시키는 동시에 변전소 운영의 안정적인 안전성을 보장합니다.

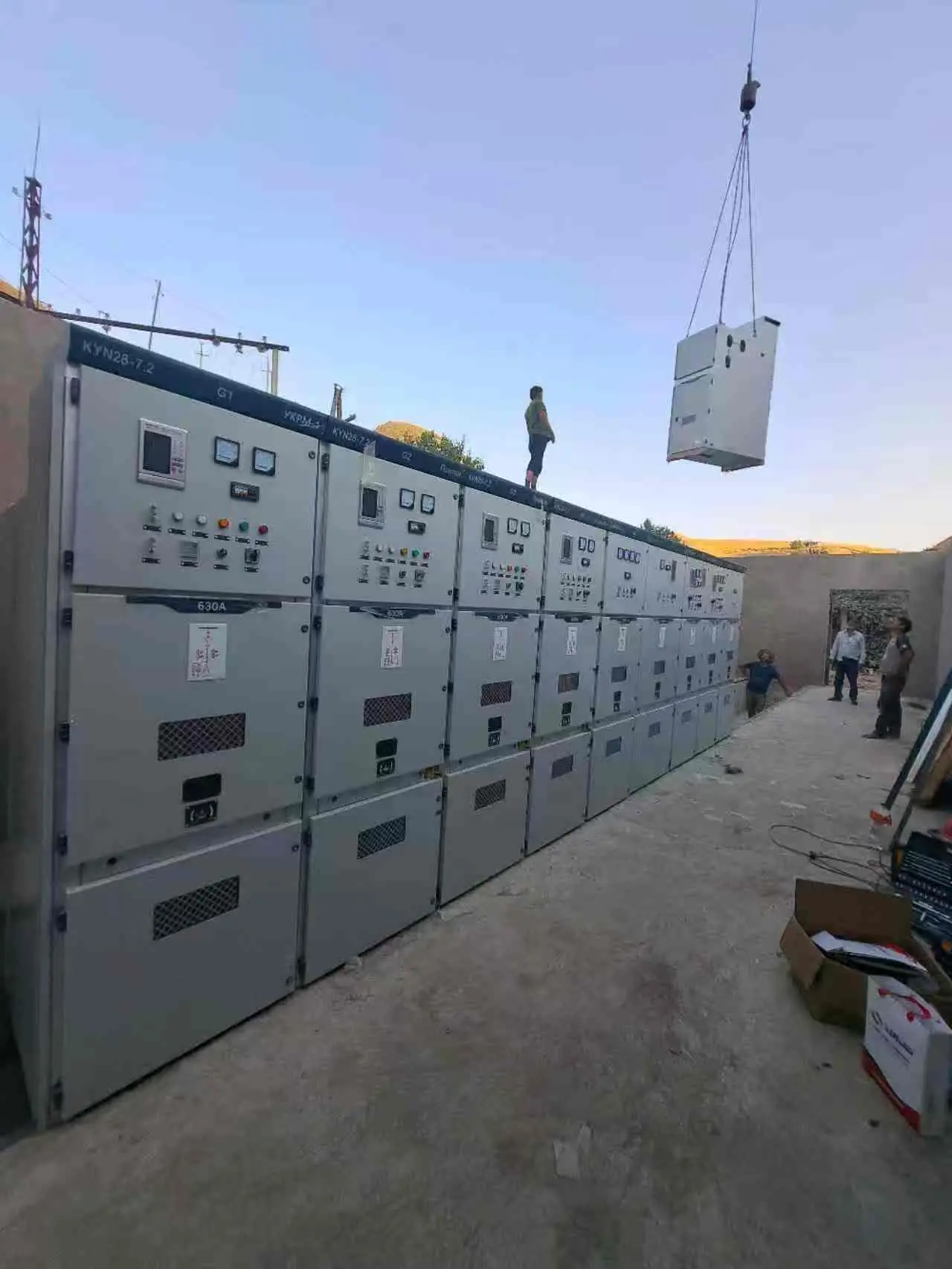

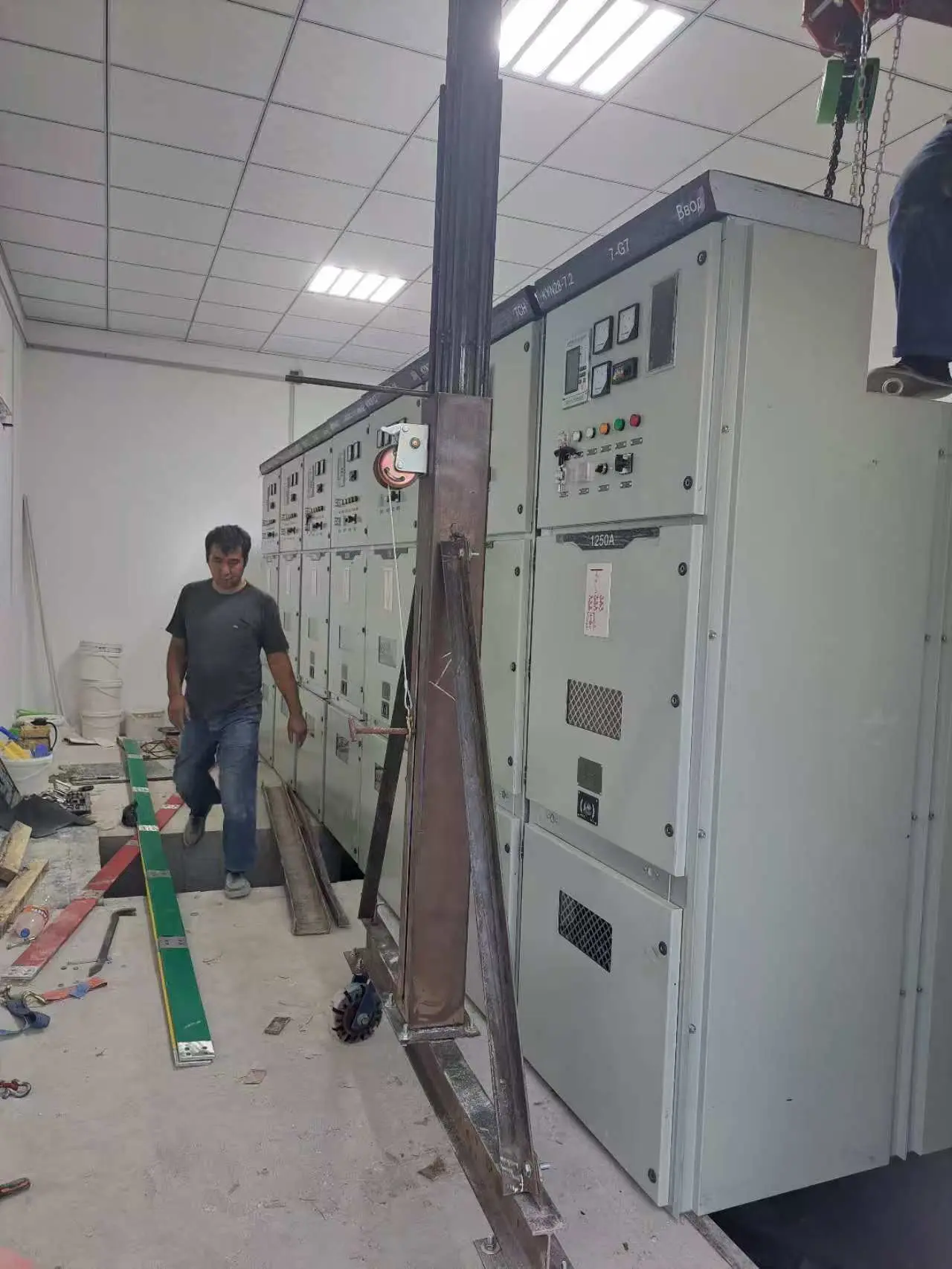

그림 11: 중압 배전반 실내 설치 프로젝트

이미지는 설치 장소를 보여줍니다.고압 개폐 장치해외 프로젝트의 메인 컨트롤 룸에서. 당사에서 공급하는 KYN28 시리즈 고압 개폐기의 전체 세트가 호이스팅 작업을 통해 설치되고 있습니다. 컴팩트한 구조와 명확한 레이아웃이 특징인 이 캐비닛에는 보호 및 측정 제어 장치가 내장되어 있어 변전소의 배전 시스템에 안정적인 스위칭, 보호 및 제어 기능을 제공합니다. 모든 장비는 현장 작동 중 안정적이고 신뢰할 수 있는 성능을 보장하기 위해 배송 전에 엄격한 종합 테스트를 거칩니다.

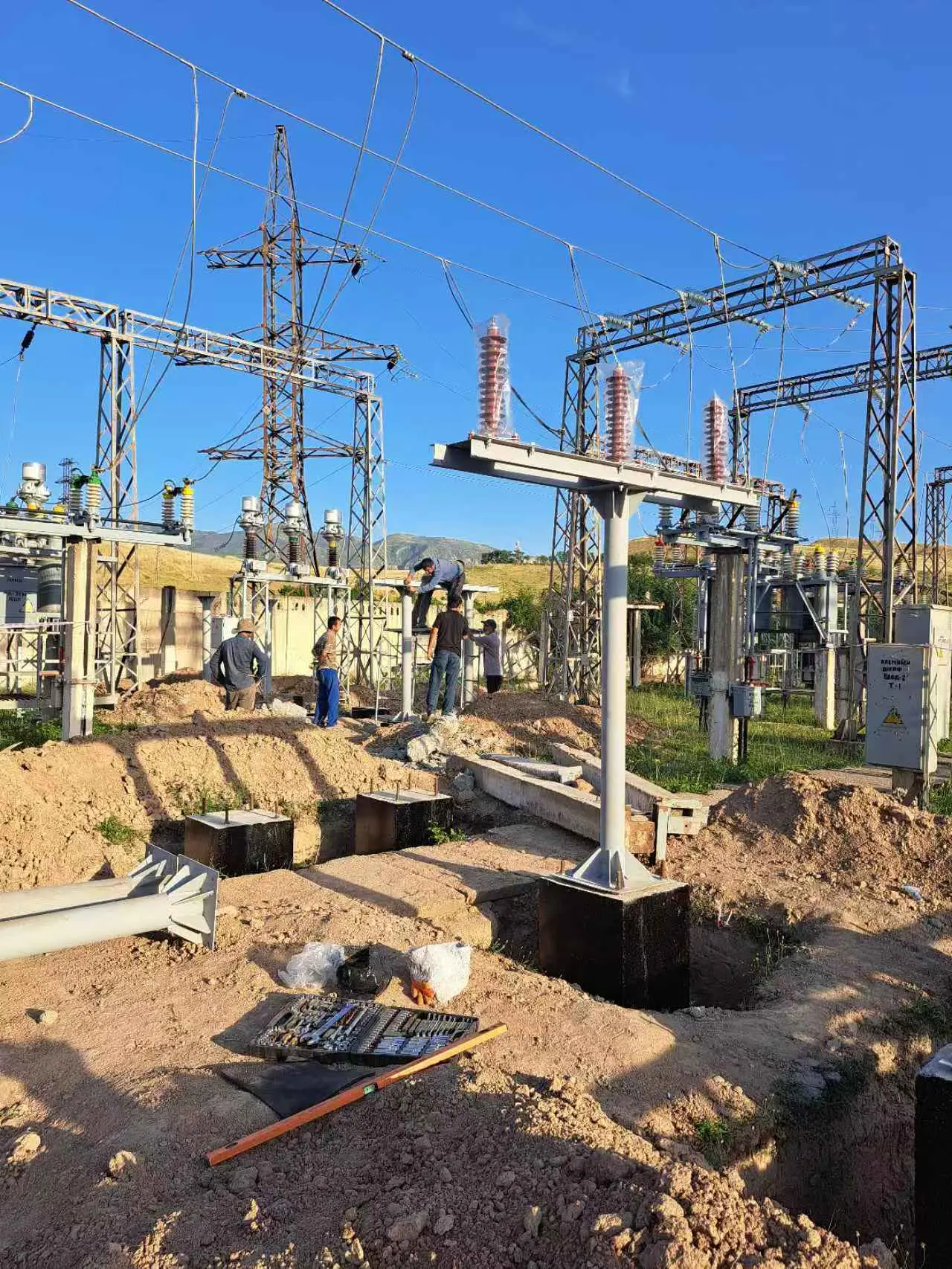

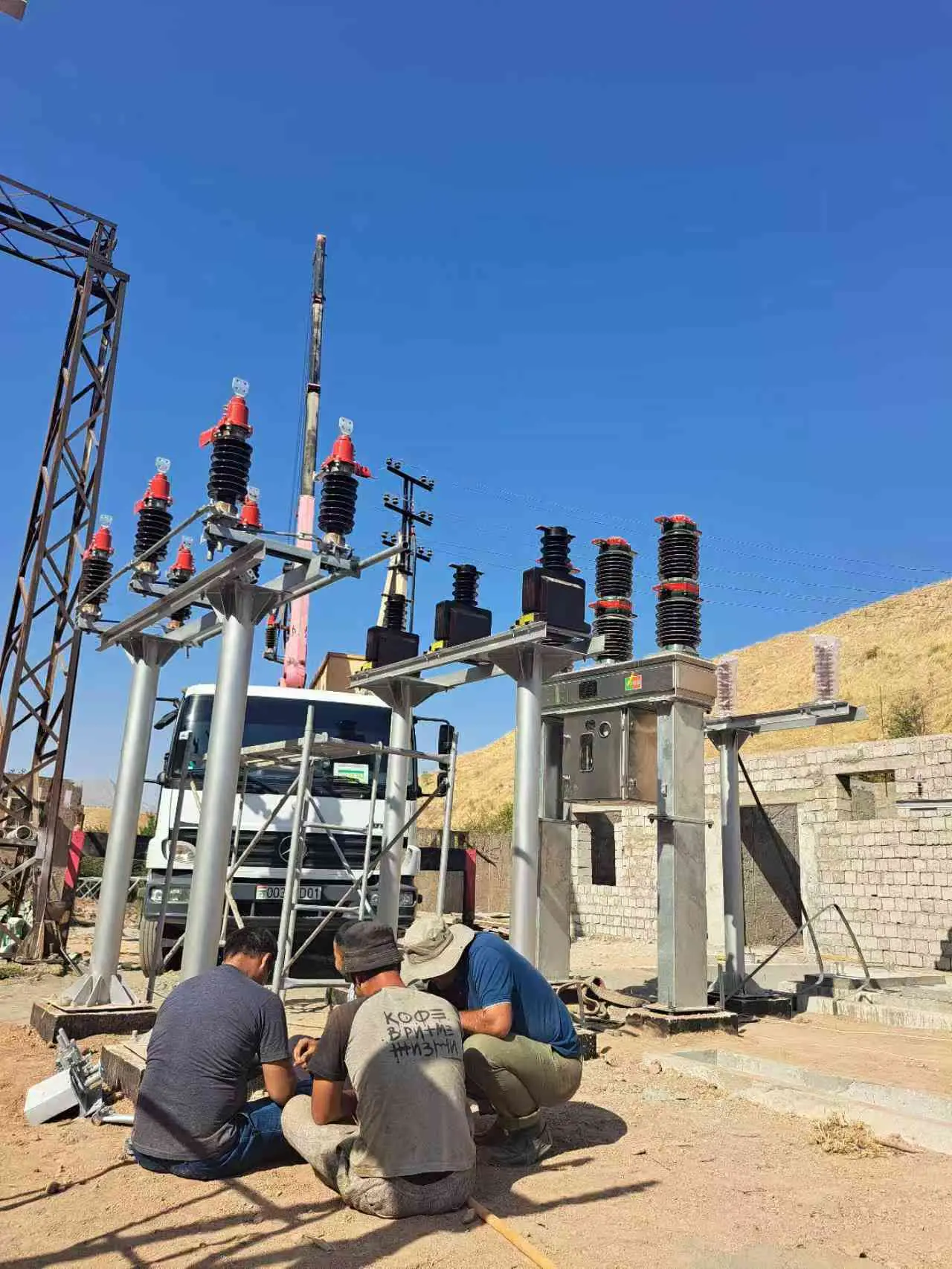

그림 12: 실외 고전압 장비의 설치 및 시운전 현장

이미지는 중앙아시아의 옥외 변전소에 있는 고전압 장비의 설치 및 시운전 현장을 보여줍니다. 당사의 기술 인력은 건설 팀과 협력하여 고전압 단로기, 변류기 및 기타 구성 요소를 설치하고 교정했습니다. 이 장치는 바람이 많이 부는 모래가 많은 지역과 온도 변화가 심한 지역에 최적화되어 있으며 뛰어난 내후성과 절연 성능을 갖추고 있어 까다로운 작동 환경에서도 장기적으로 안정적인 작동을 보장합니다.
