멕시코 태양광 발전소를 위한 실외 박스형 변전소 솔루션

현장 사진 설명:

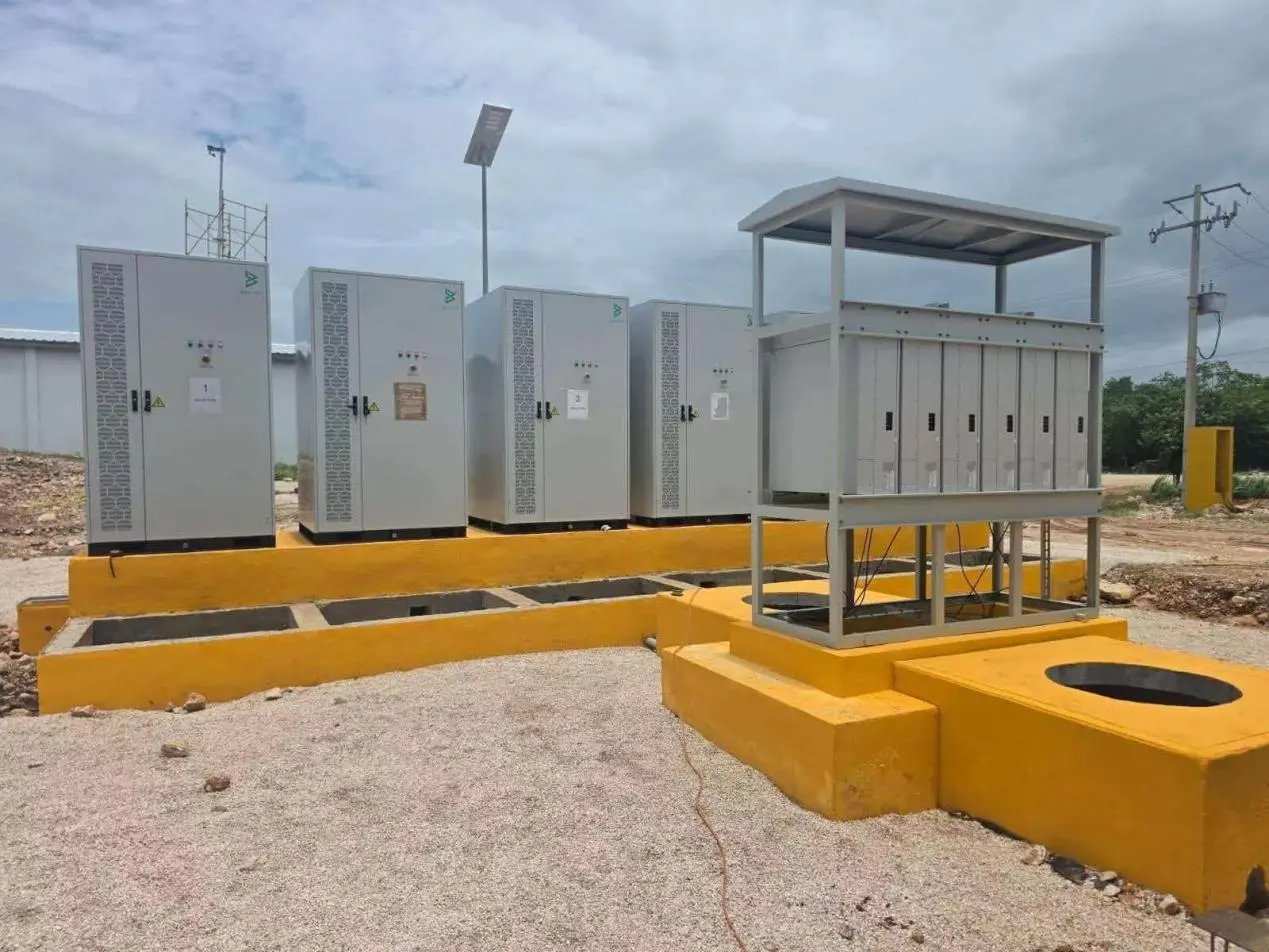

그림 1: 인버터 제어 캐비닛과 저전압 결합기 캐비닛의 통합 구성

패널 왼쪽에는 4개의 독립적인 실외 태양광 인버터 제어 캐비닛이 있습니다. 오른쪽에는 방수 캐노피가 있는 개방형 저전압 결합기 분배 프레임이 설치되어 있습니다. 모든 장비는 바닥에 케이블 입구와 출구를 보장하는 내장형 케이블 트렌치를 갖춘 높은 노란색 콘크리트 베이스에 장착되어 지면의 빗물과 습기로 인한 침식을 방지합니다.

인버터 제어 캐비닛: 전면 패널에 통합 작동 버튼, 상태 표시기 및 오류 경보가 있는 넓은 면적의 측면 대류 냉각 루버 및 먼지 필터를 갖춘 IP54 등급 실외 보호 인클로저입니다. 각 장치는 지정된 구역 내에서 독립적으로 작동하므로 전체 발전 시스템에 영향을 주지 않고 개별 장치를 유지 관리할 수 있습니다.

저전압 배전반: 열대 고온 환경을 위한 자연적인 열 발산 기능을 갖춘 개방형 방수 지붕 설계가 특징이며, 여러 인버터의 전력을 통합하고 현장 배선을 단순화하기 위한 6개의 내부 출력 포트가 장착되어 있습니다. 이 시설에는 외부 주 전원 없이 작동하고 야간 작동, 유지 관리 및 보안 감시 요구 사항을 충족하는 태양열 구동 모니터링 및 조명 기둥이 포함되어 있습니다.

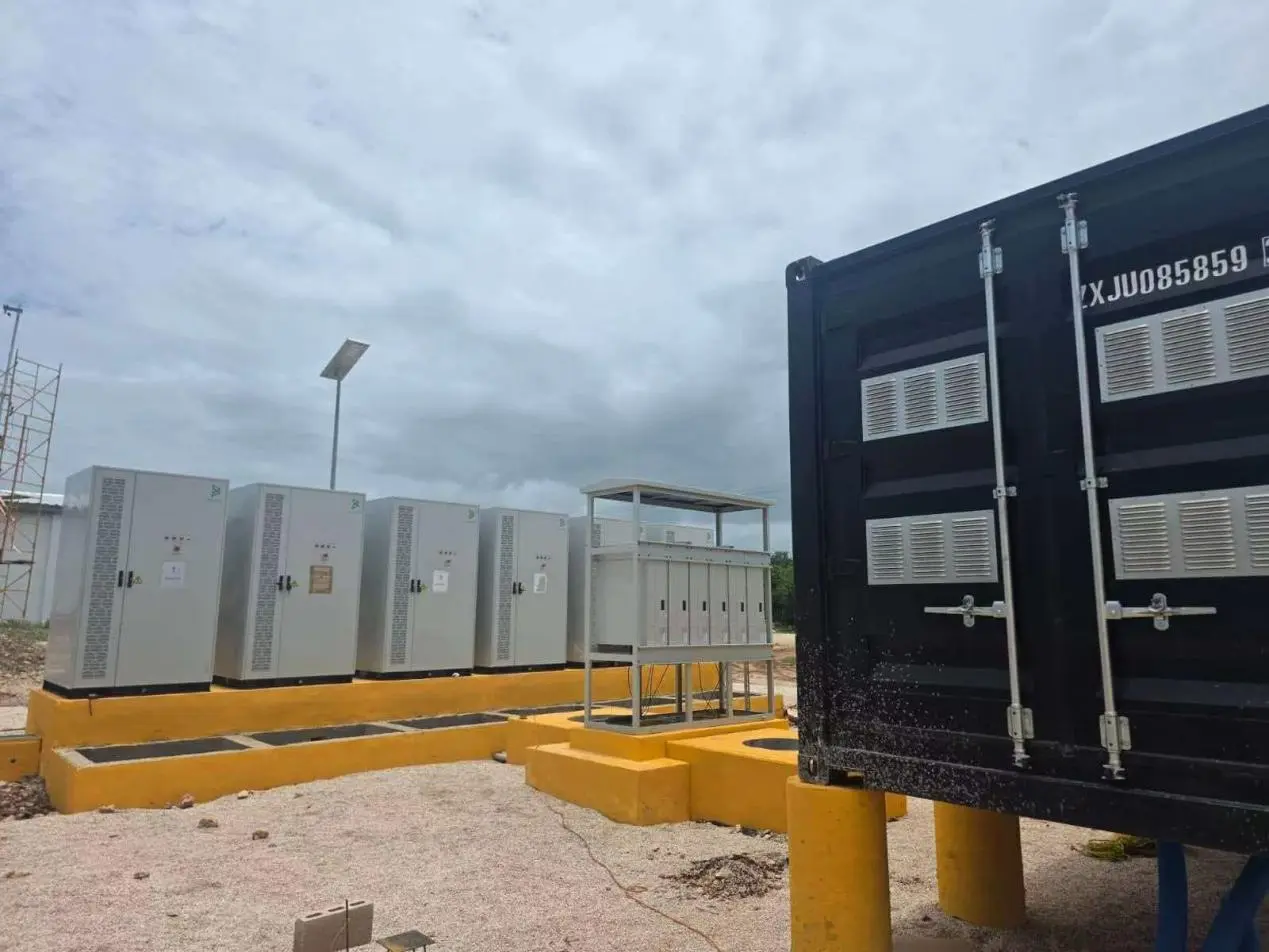

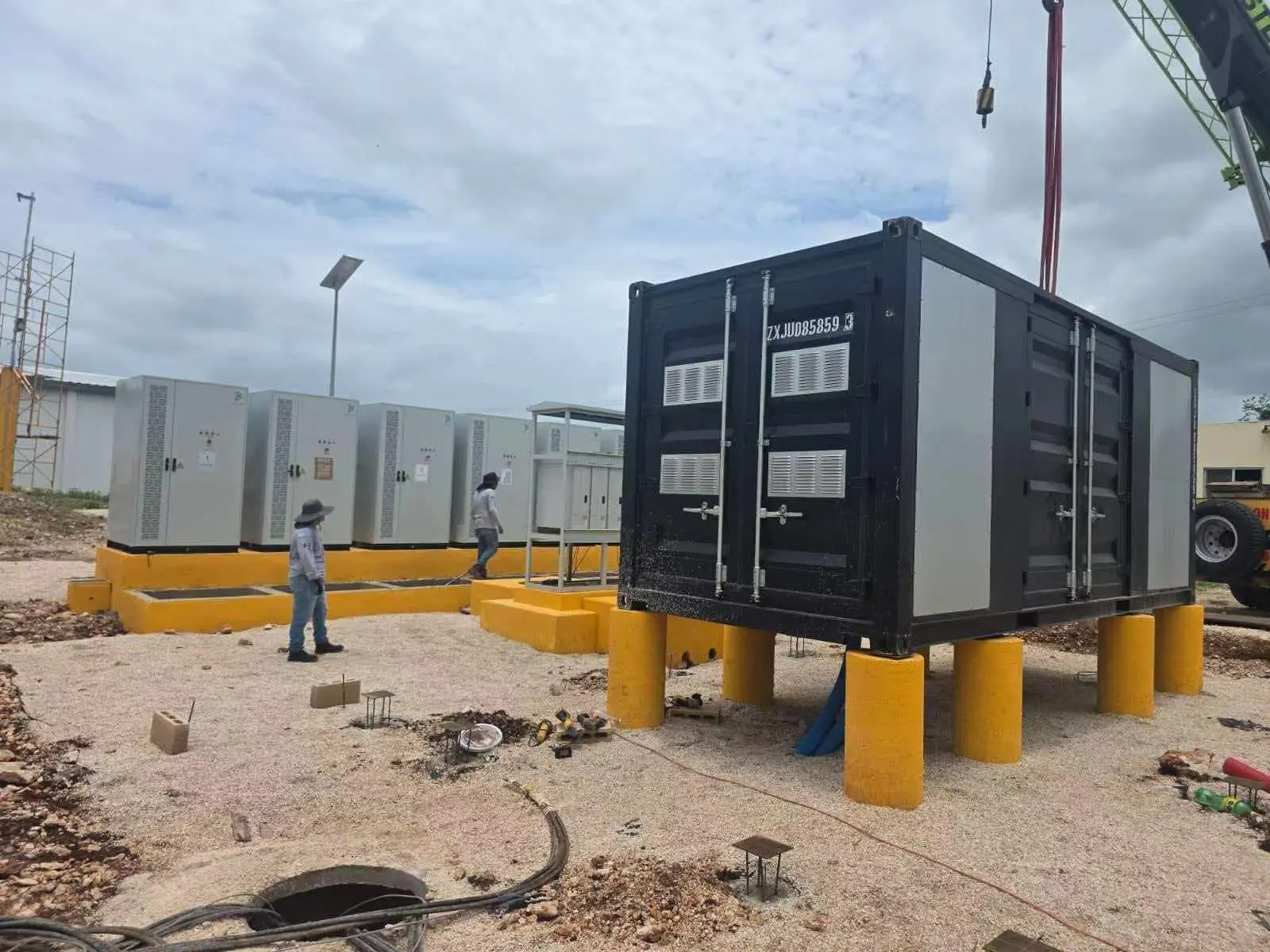

그림 2 및 3: 컨테이너화된 변전소가 현장에 도착합니다. 전체 배전 구역의 전경

통합된 검정색 컨테이너형 변전소가 현장에 전달되어 후면 장착형 인버터 캐비닛 및 결합기 캐비닛과 함께 완전한 태양광 배전 시스템을 구성했습니다. 컨테이너 양쪽 측면에는 비에 강한 통풍 루버가 장착되어 있으며 방진, 방수 구조가 내장되어 있어 고온 환경에서 방열 성능이 향상되었습니다. 컨테이너는 자외선 및 염수 분무 부식으로부터 보호하는 실외 내후성 코팅으로 코팅되어 있어 멕시코의 야외 조건에서 장기간 작동하는 데 적합합니다.

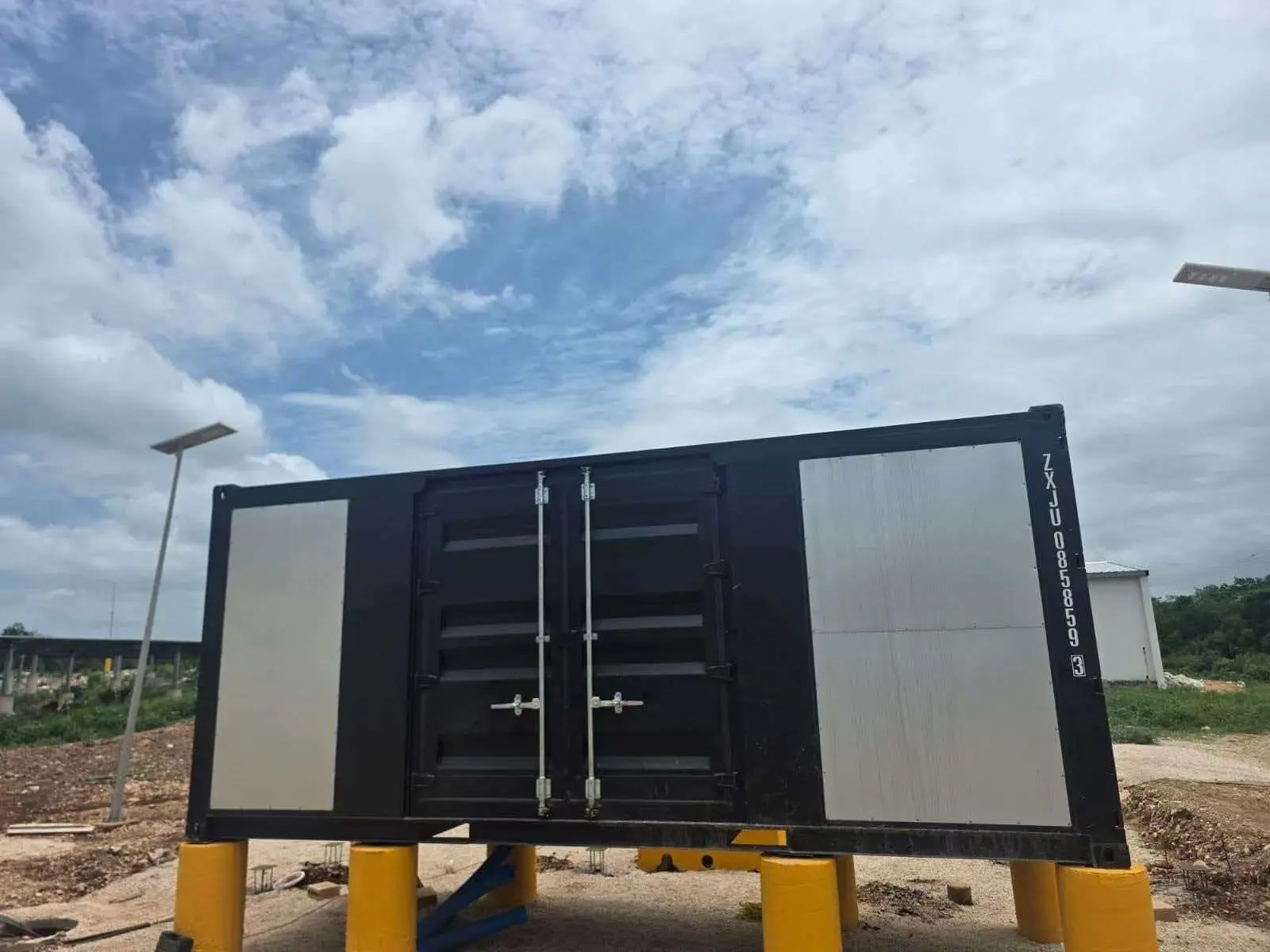

그림 4: 제품 외관으로 변신한 컨테이너 박스

간편한 내부 장비 정비를 위해 이중 도어 접근 채널과 측면 유지 관리 패널을 갖춘 표준화된 컨테이너형 장치 설계; 구획화된 환기 구조는 최적의 방열을 보장하는 동시에 방수 및 방진 보호 기능을 제공하므로 메가와트 규모 태양광 발전소의 중앙 집중식 승압 및 그리드 연결 애플리케이션에 적합합니다.

프로젝트의 시장 이점

1. 조립식 통합 납품: 모든 장비는 공장에서 사전 조립 및 테스트되므로 해외 현장 건설 및 시운전 시간이 크게 단축되고 전체 프로젝트 납품 주기가 단축되며 종합 건설업체의 총 인건비가 절감됩니다.

2. 전체 산업 체인은 변압기, 배전반 캐비닛, 전류 변압기, 보호 계전기 및 인버터 캐비닛을 모두 통합 기술 표준에 따라 자체 제조하여 포괄적인 공급 기능을 갖추고 있어 예비 부품 조달 및 장비 유지 관리가 편리합니다.

3. 열대 기후에 맞게 맞춤화된 이 솔루션은 특히 라틴 아메리카의 덥고 비가 오는 조건에 맞춰 열 관리, 내습성 및 부식 방지 구조를 최적화하여 실외 발전소의 고온 및 녹으로 인한 장비 정지와 같은 일반적인 운영 문제를 효과적으로 해결합니다.

4. 현지 그리드 사양을 준수하고 전체 매개변수가 멕시코 전기 표준을 충족하여 현지 전력 회사의 직접 그리드 연결 승인을 가능하게 하고 멕시코, 중앙 아메리카 및 카리브 지역의 태양광 에너지 저장 프로젝트의 복제 및 배포에 적합합니다.

프로젝트 요약

이 멕시코 통합 태양광 발전 및 에너지 저장 조립식 변전소 프로젝트는 해당 지역의 열대, 덥고 비가 오는 기후에 특별히 최적화된 모듈식의 포괄적인 배전 솔루션을 사용하며 내습성, 열 방출 및 부식 방지 기능이 특별히 향상되었습니다. 공장 사전 제작과 신속한 현장 설치를 결합한 건설 접근 방식을 활용하여 광전지 반전, 전류 수집 및 분배, 그리드 연결을 위한 전압 승압의 전체 체인 통합을 달성합니다. 이 솔루션은 높은 표준화를 입증하고 라틴 아메리카의 열대 재생 에너지 발전소에 대한 벤치마크 사례 역할을 하며 해외 PV 및 에너지 저장 턴키 고객에게 홍보하기에 적합합니다.
